Bộ xử lý hình HD-HDP601 là bộ xử lý video đơn màn hình có phạm vi điều khiển 1920 * 1200, hỗ trợ , hỗ trợ đầu vào và đầu ra âm thanh.

Ứng dụng:

– Thay đổi tỉ lệ hiển thị: thay tỉ lệ hình ảnh đầu ra thành bất kỳ kích thước nào để hiển thị trên màn hình LED
– Chuyển đổi tín hiệu: hỗ trợ chuyển đổi nhiều tín hiệu đầu vào như USB, DVI, HDMI, VGA, CVBS
– Cải thiện chất lượng hình ảnh
– Ghép các tấm module màn hình LED thành một màn hình lớn.

Thông số kỹ thuật:

Đặc trưng:

Khả năng quản lý	2.45 triệu pixels, 2304*1152, ngang tối đa 3840, cao tối đa 1920
Tích hợp card phát	Không tích hợp card phát, có thể cài đặt tối đa 2 card phát
ĐIện áp hoạt động	100VAC – 240VAC 50/60Hz
Công suất tiêu thụ	11W

Lưu ý: giá trị ngang tối đa nghĩa là có thể tăng chiều ngang tối đa đến giá trị này bằng cách giảm chiều cao xuống sao cho vẫn đảm bảo tổng số điểm ảnh không vượt quá phạm vi điều khiển của card. Tương tự với cao tối đa.

Thông số chi tiết

Đầu vào	USB, DVI, HDMI, VGA, CVBS
Đầu ra	2xDVI, Audio
Chức năng	USB phát video và hình ảnh, hỗ trợ 1080P, tương thích với các định dạng video phổ biến, hỗ trợ video và hình ảnh chơi hỗn hợp Hỗ trợ chuyển đổi màn hình: nguồn tín hiệu đầu vào có thể được chuyển đổi tự do và có thể thực hiện chuyển đổi liên tục giữa các kênh. Khi chuyển đổi, chức năng màn hình giữa mỗi kênh sẽ theo sau Hỗ trợ một nút màn hình đen: màn hình đen là thứ không thể thiếu trong quá trình hoạt động. Khi cần tắt đầu ra hình ảnh, bạn có thể sử dụng nút màn hình đen để đạt được màn hình đen nhanh Cài đặt trước: có thể lưu cài đặt hiện tại, lưu tối đa 10 thông số đặt trước và nhấp vào nút tương ứng để lưu các thông số vào chế độ tương ứng Khóa phím: để tránh thao tác sai
Nhiệt độ hoạt động	0°C～45°C

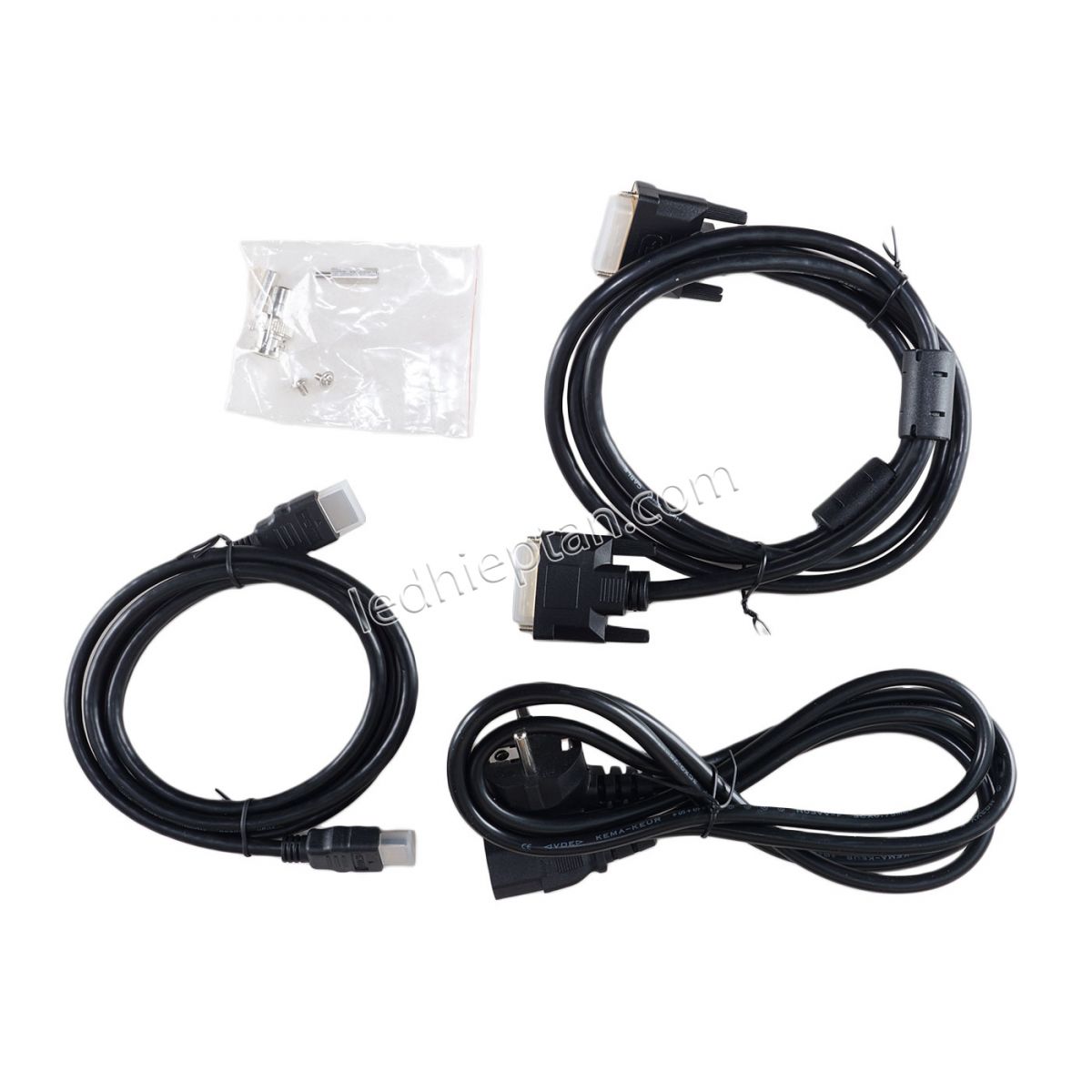

Phụ kiện kèm theo	Dây nguồn, dây DVI, dây HDMI

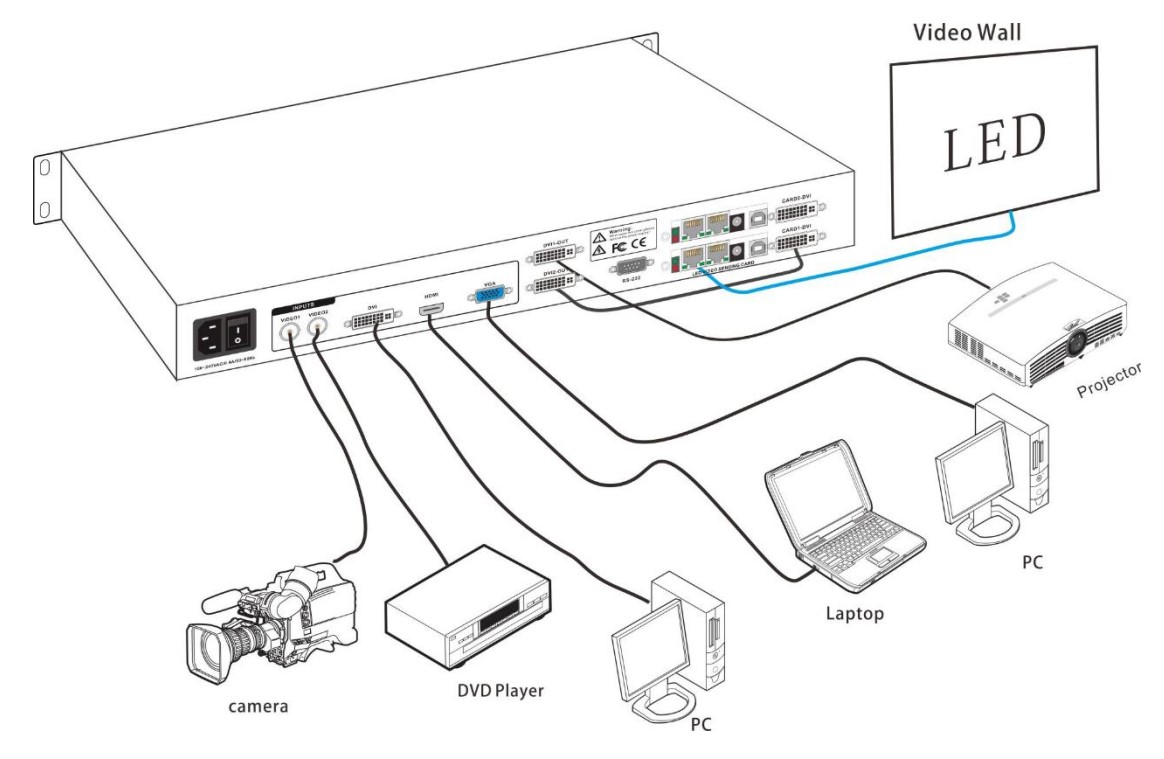

Phác thảo kết nối:

so_do_noi_day_hd-hdp601

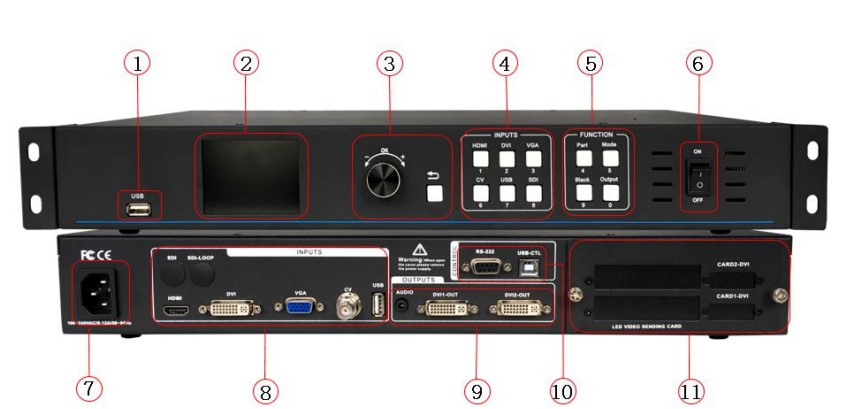

Giao diện phần cứng:

screenshot_1-4

1. Giao diện USB phát lại

2. Màn hình LCD

3. Nút xoay: núm điều chỉnh để vào menu, điều chỉnh các thông số, nút quay lại: có thể thoát menu

4. Chuyển đổi đầu vào: bạn có thể chọn giữa cắt nhanh hoặc chọn hiệu ứng mờ dần giữa bất kỳ nguồn nào

5. Menu chức năng hiển thị chuyển đổi toàn màn hình hoặc một phần, có thể chuyển đổi trạng thái bằng công tắc một nút, màn hình đen và đóng băng màn hình, cài đặt trước cảnh, cài đặt thông số đầu ra

6. Nút nguồn

7. Giao diện nguồn: 110-240V, 50/60HZ

8. Giao diện đầu vào: đầu vào USB, DVI, HDMI, VGA, CVBS

9. Giao diện đầu ra: DVI 1, DVI 2, audio

10. Cổng nối tiếp: dùng nâng cấp firmware

11. Chỗ cắm card: Dùng để gắn card phát
