Bộ xử lý hình HD-VP1640A là bộ xử lý video hai trong một dành cho màn hình LED, gồm tính năng bộ xử lý hình và tích hợp 16 cổng Gigabit Ethernet và hỗ trợ bốn màn hình hiển thị. Nó có 7 kênh đầu vào tín hiệu ONLINE, một số giao diện hỗ trợ đầu vào tín hiệu video lên đến 4K và có thể chuyển đổi giữa nhiều tín hiệu ONLINE theo ý muốn. Nó có thể được sử dụng trong khách sạn, trung tâm mua sắm, phòng hội nghị, triển lãm, studio và các nhu cầu khác yêu cầu phát ONLINE. Đồng thời, VP1640A được trang bị chức năng Wi-Fi tiêu chuẩn và hỗ trợ điều khiển không dây APP di động.

Ứng dụng:

– Thay đổi tỉ lệ hiển thị: thay tỉ lệ hình ảnh đầu ra thành bất kỳ kích thước nào để hiển thị trên màn hình LED
– Chuyển đổi tín hiệu: hỗ trợ chuyển đổi nhiều tín hiệu đầu vào
– Cải thiện chất lượng hình ảnh
– Ghép các màn hình LED thành một màn hình lớn.

Lưu ý: để khóa (Lock) VP1640A, chúng ta nhấn giữ 2 phím ESC và FREEZE trong 3 giây. Để mở khóa VP1640A, chúng ta cũng nhấn giữ 2 phím ESC và FREEZE trong 3 giây

Tài liệu và video:

Giới thiệu bộ xử lý hình HD-VP1640A

Hướng dẫn sử dụng card màn hình hãng HD

Thông số kỹ thuật:

Đặc trưng:

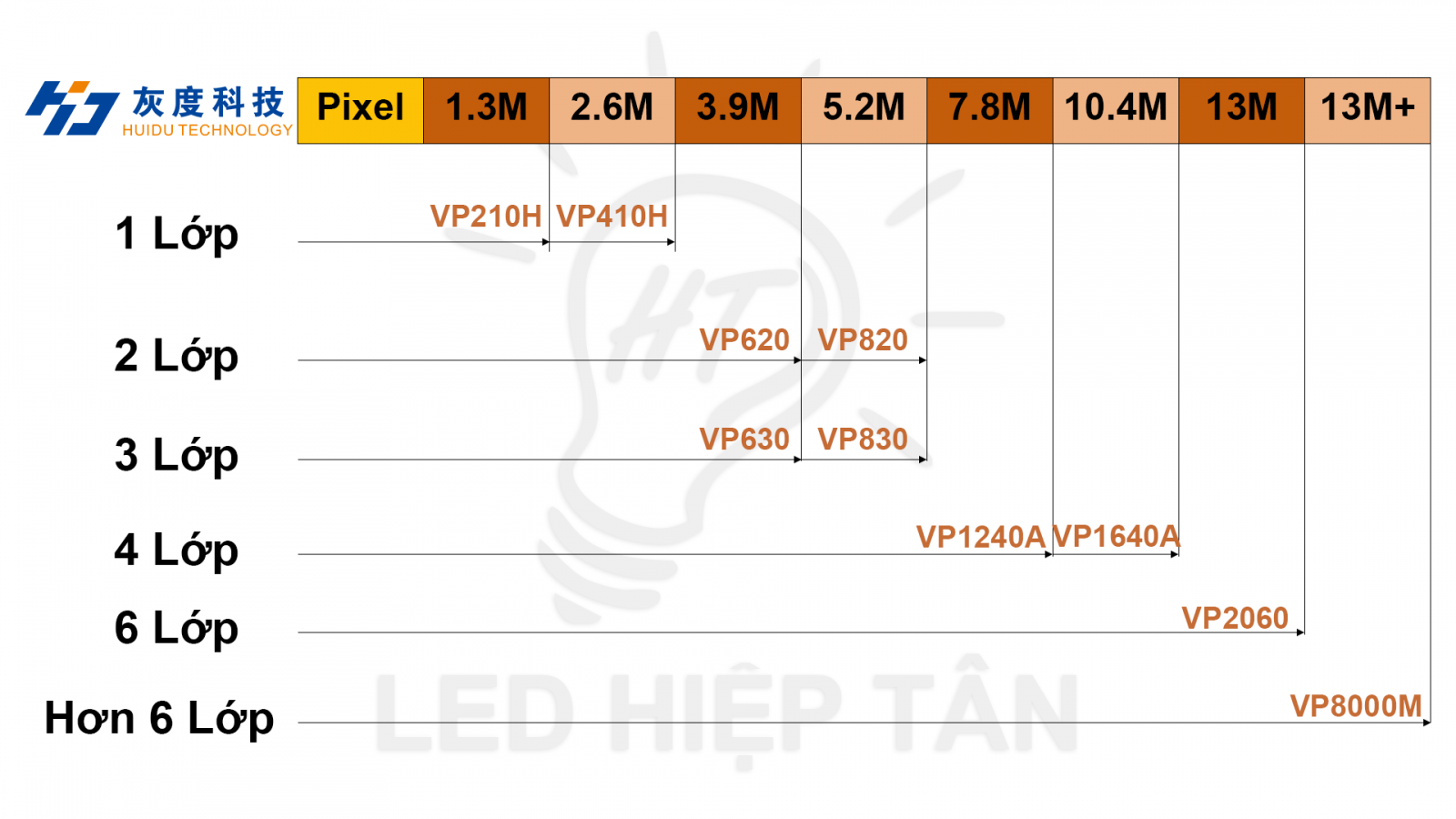

Khả năng quản lý	10.4 triệu pixels, ngang tối đa 16000 pixels, cao tối đa 4000 pixels
Tích hợp card phát	Tích hợp tính năng 8 card phát và 16 cổng mạng Gigabit đầu ra
ĐIện áp hoạt động	100VAC – 240VAC 50/60Hz
Công suất tiêu thụ	50W

Thông số chi tiết

Đầu vào	Hỗ trợ 1 kênh DP/ 1 kênh Type-C(không thể sử dụng cả 2 đồng thời) 1 kênh HDMI2.0, 2 kênh HDMI1.4(hoặc 1 kênh HDMI1.4 + 1 kênh tùy chọn) 2 kênh DVI Nhiều tín hiệu video có thể được chuyển đổi tùy ý 1 kênh TRS 3.5mm audio input và HDMI audio input
Đầu ra	16 cổng mạng Gigabit đầu ra, kết nối với card thu 1 kênh HDMI OUT, dùng để xem trước chương trình màn hình 1 kênh TRS 3.5mm audio output
Chức năng	Hỗ trợ đầu vào tín hiệu ONLINE 4K@60Hz, hiển thị điểm – điểm Hỗ trợ 4 màn hình hiển thị, hỗ trợ mọi bố cục màn hình Hỗ trợ 8 cài đặt presets và dễ dàng gọi chúng Wi-Fi tiêu chuẩn, hỗ trợ điều khiển không dây qua APP di động Hỗ trợ điều chỉnh độ sáng và chức năng khóa phím
Nhiệt độ hoạt động	-20°C～55°C

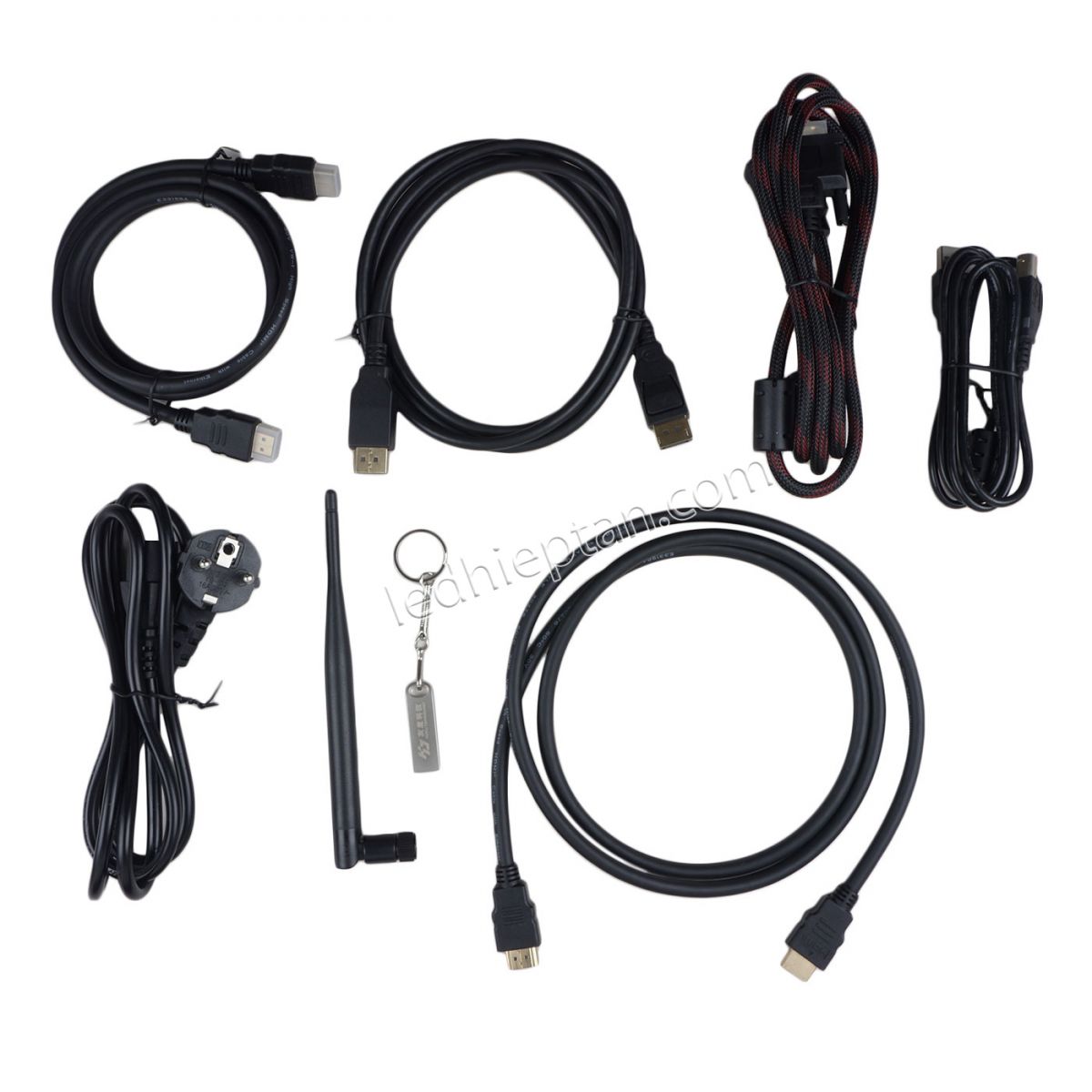

Phụ kiện đi kèm	Cáp nguồn, cáp USB type B, cáp DP, cáp 4K HDMI x2, cáp DVI, ăng ten Wi-Fi, USB

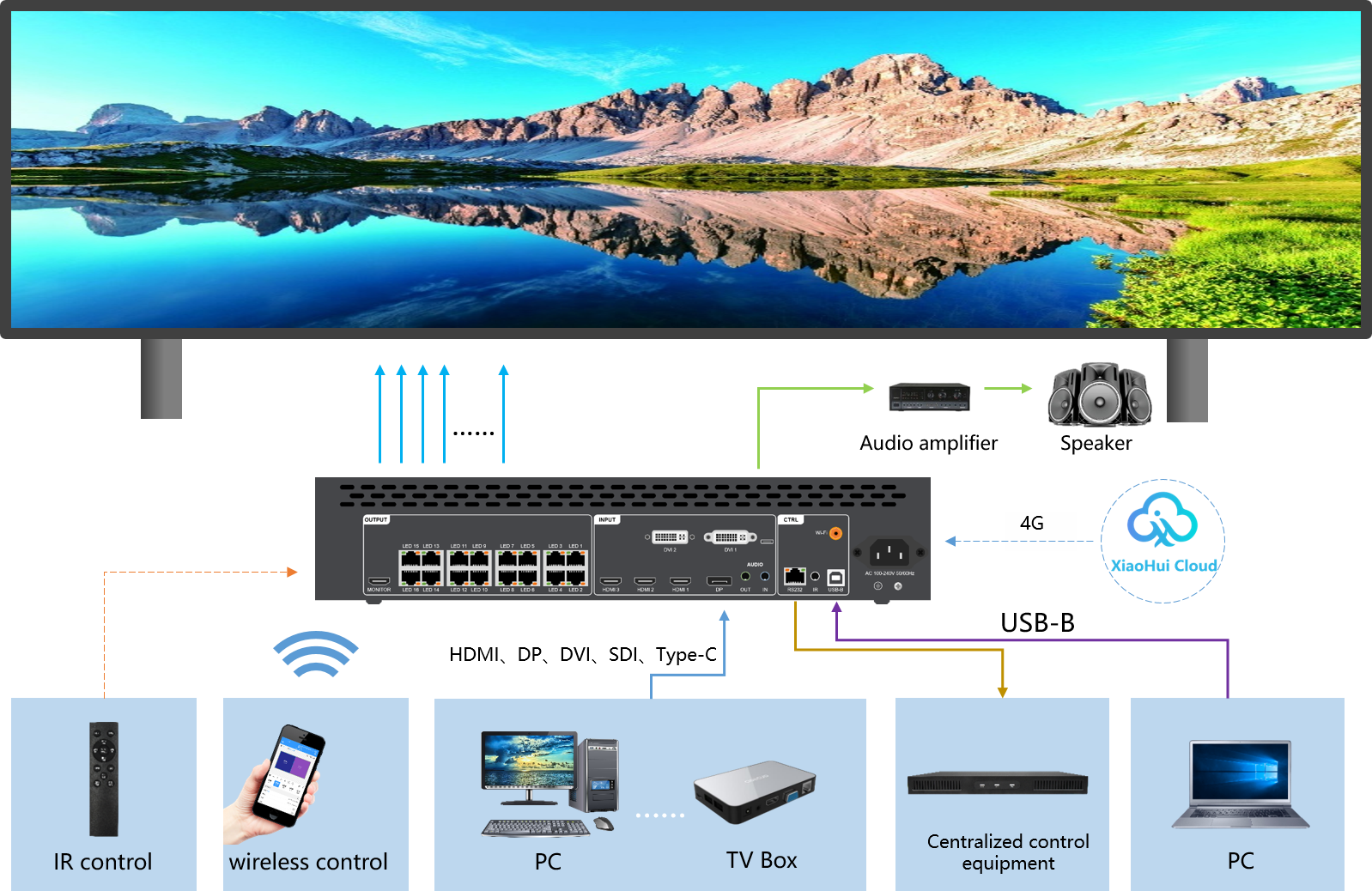

Phác thảo kết nối:

Bộ xử lý hình HD-VP1640A

Giao diện phần cứng:

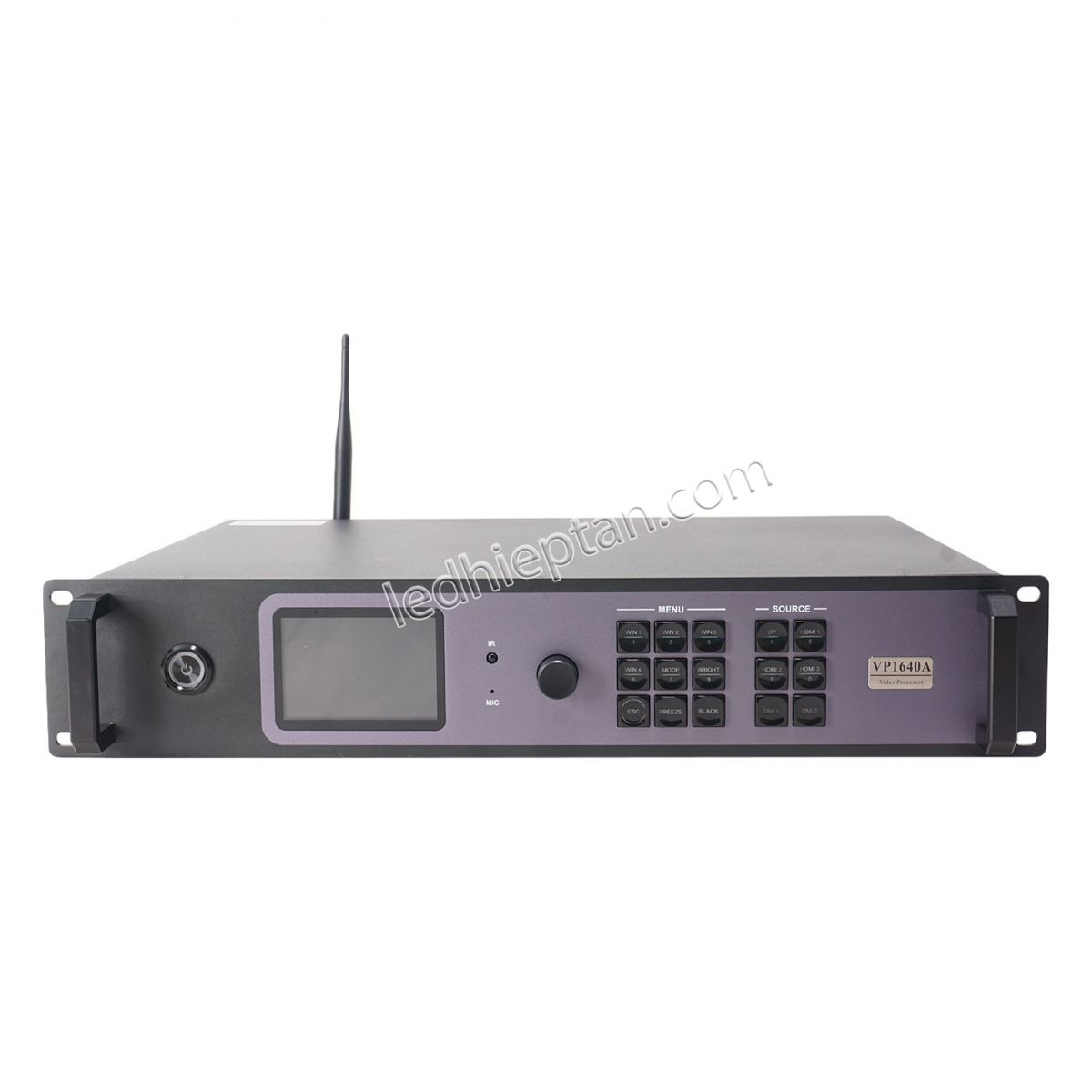

Mặt trước:

Bộ xử lý hình HD-VP1640A

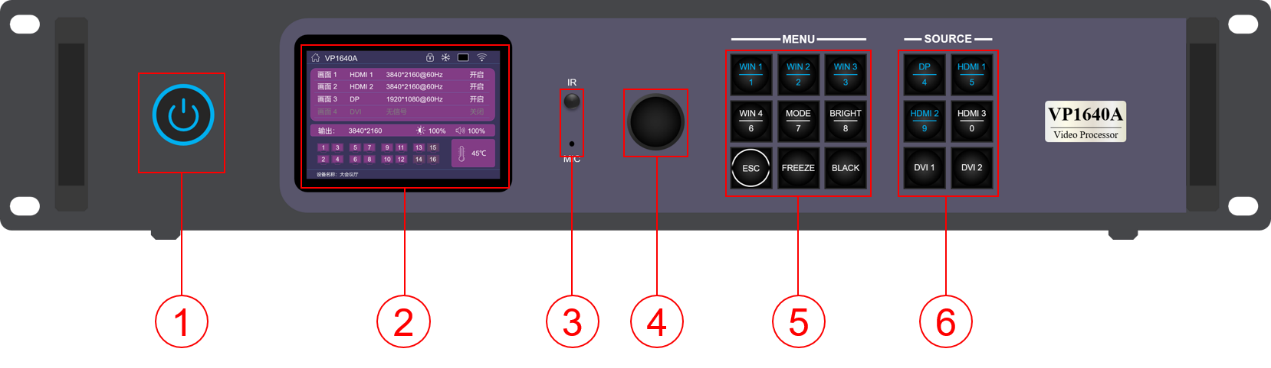

No.	Tên	Mô tả
1	Nút nguồn	Điều khiển nguồn điện đầu vào
2	Màn hình LCD	Debug menu hiển thị, tham số màn hình và các thông tin khác
3	IR&MIC	IR: Bộ thu điều khiển từ xa hồng ngoại MIC: đầu vào bằng giọng nói micro(tùy chọn)
4	Nút đa chức năng	Chọn các Menu, điều chỉnh thông số màn hình và xác nhận thao tác
5	MENU	WIN1~WIN4: Chọn cửa sổ màn hình đã mở MODE: gọi nhanh MENU chế độ cài sẵn BRIGHT: Vào giao diện cài đặt hiệu ứng hình ảnh ESC: phím thoát / trở lại FREEZE: đóng băng màn hình với một lần nhấn BLACK: làm đen màn hình với một lần nhấn
6	SOURCE	Vùng chọn tín hiệu đầu vào

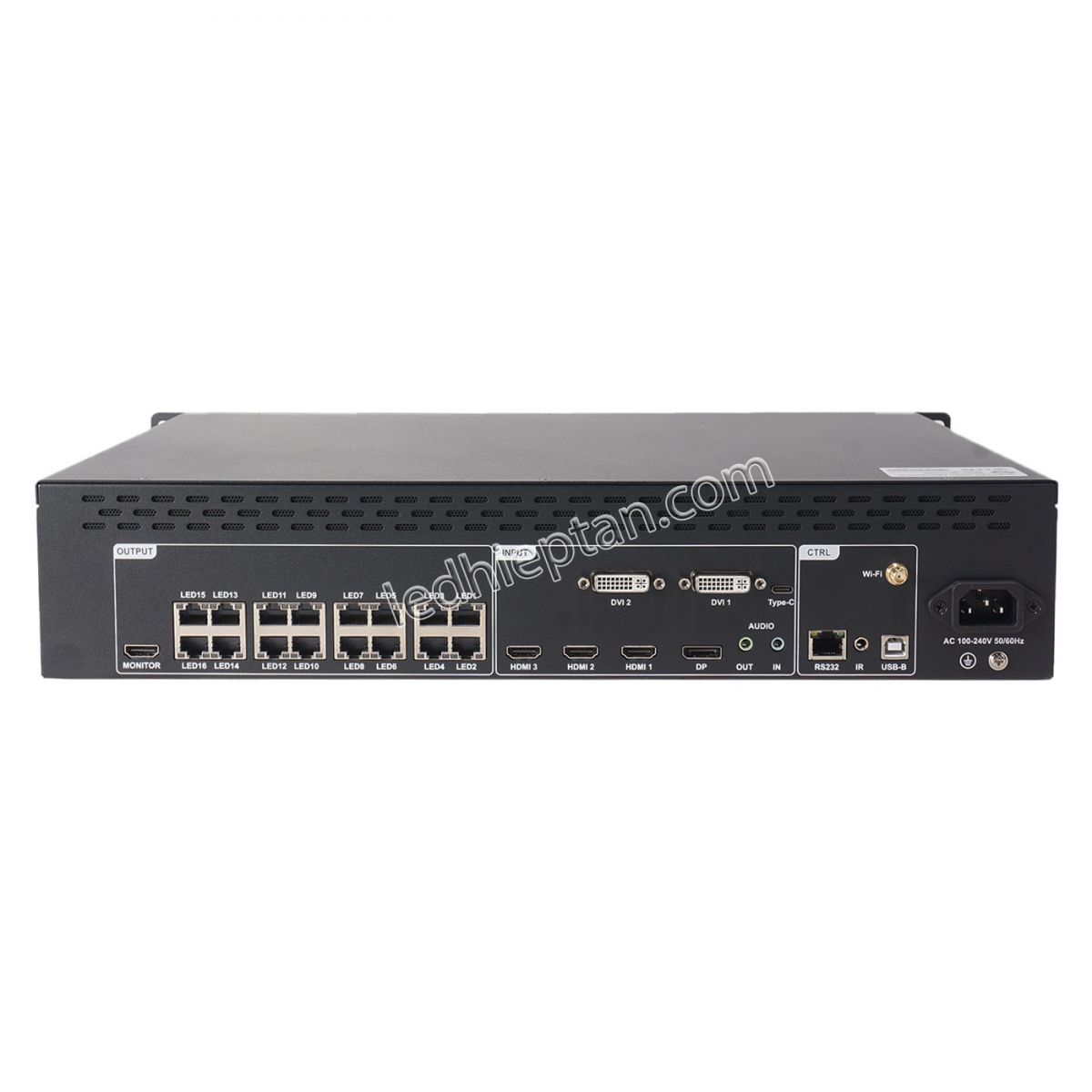

Mặt sau:

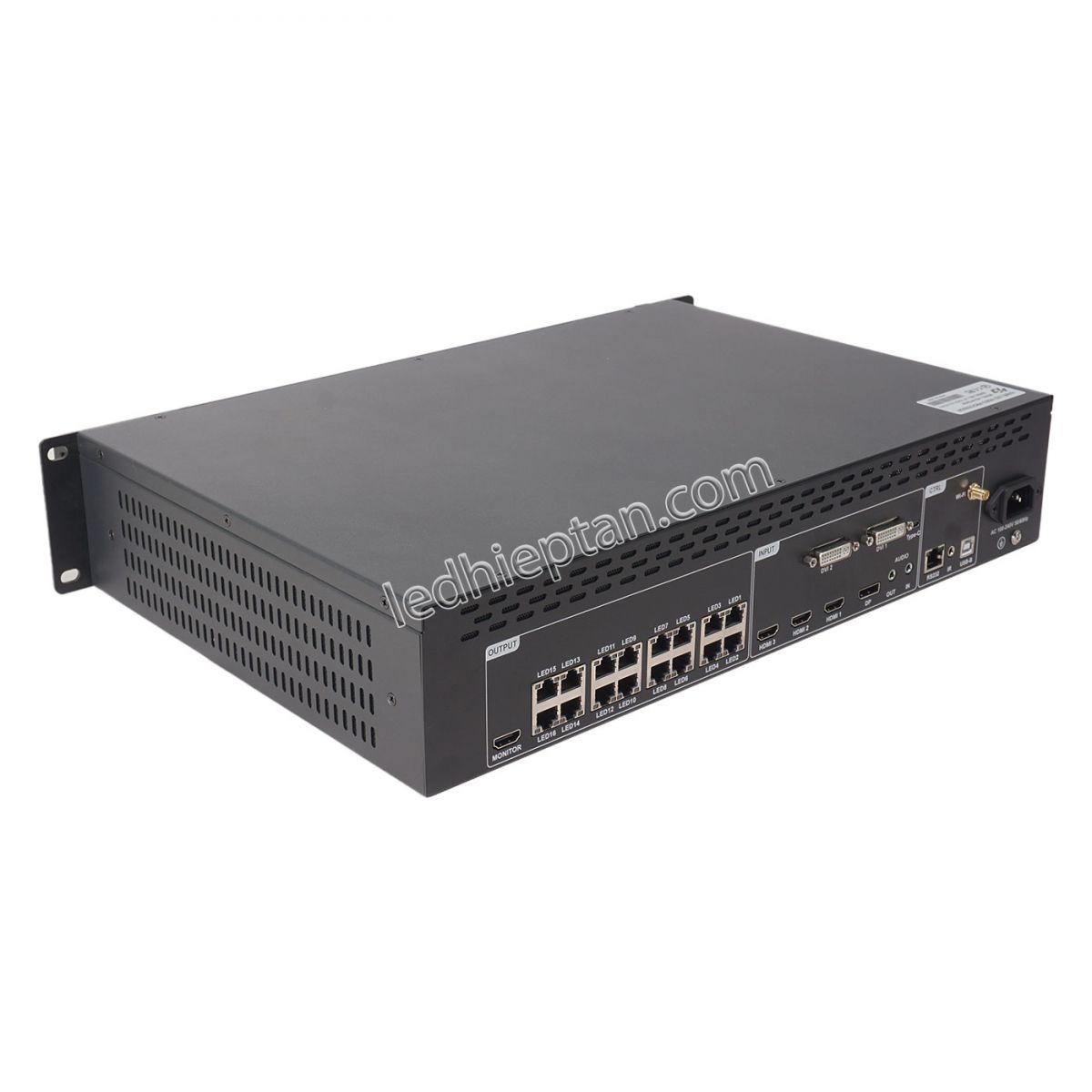

mat20sau

Giao diện đầu vào:

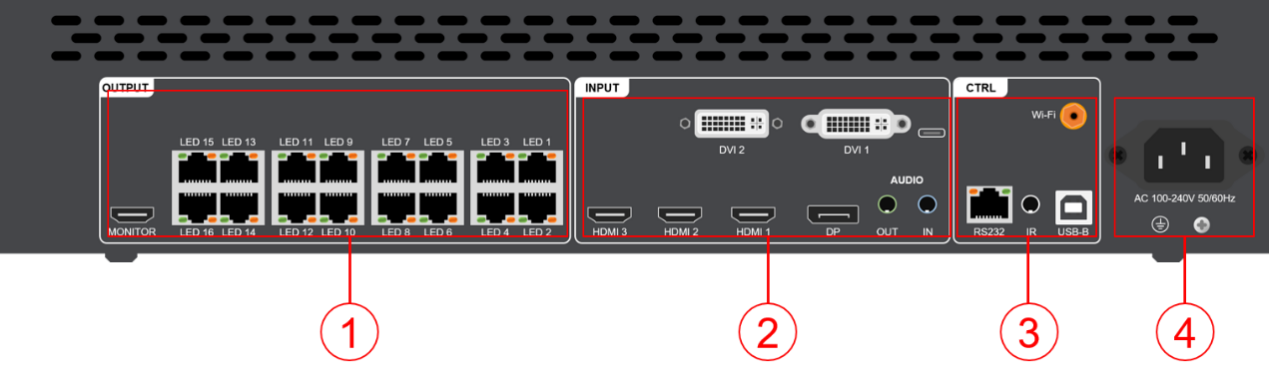

No.	Tên giao diện	Số lượng	Mô tả
2	Type-C	1	Giao diện đầu vào Type-C Hình thức giao diện: Type-C Tiêu chuẩn tín hiệu: DP1.2 tương thích ngược Độ phân giải: VESA tiêu chuẩn, ≤3840×2160@60Hz Hỗ trợ đầu vào âm thanh Lưu ý: Type-C và DP cùng chia sẻ một nút, và mặc định là chế độ DP. Nếu bạn muốn bật Type-C, bạn cần vào [Advancred Setting] và bật nó lên. Đối với các hoạt động cụ thể, vui lòng tham khảo hướng dẫn vận hành
	DP	1	Giao diện đầu vào DP Hình thức giao diện: DP Tiêu chuẩn tín hiệu: DP1.2 tương thích ngược Độ phân giải: ≤3840×2160@60Hz
	HDMI	3	HDMI2.0(HDMI1) HDMI1.4(HDMI2) HDMI1.4(HDMI3 tùy chọn)
	DVI	2	Giao diện đầu vào DVI Hình thức giao diện: DVI Tiêu chuẩn tín hiệu: DVI1.0 Độ phân giải: VESA tiêu chuẩn, PC đến 1920×1080, HD đến 1080P Lưu ý: tiêu chuẩn DVI1(DVI2 và SDI chỉ có thể chọn 1 trong 2)
	AUDIO IN	1	Giao diện đầu vào AUDIO TRS 3.5 2 kênh
4	Nguồn	1	AC 100 ~ 240V, 50/60Hz

Giao diện đầu ra:

No.	Tên giao diện	Số lượng	Mô tả
1	Gigabit Ethernet	16	Sử dụng để xếp tầng các card thu để truyền luồng dữ liệu RGB. Mỗi cổng mạng có phạm vi kiểm soát là 650.000 pixels
1	MONITOR	1	HDMI OUT để theo dõi nội dung phát trên màn hình
2	AUDIO OUTPUT	1	Giao diện AUDIO TRS 3.5 2 kênh Kết nối với bộ khuếch đại âm thanh để có đầu ra âm thanh công suất cao

Giao diện điều khiển:

No.	Tên giao diện	Số lượng	Mô tả
3	USB-B	1	Kết nối với máy tính để debug thiết bị
	RS232	1	Kết nối thiết bị điều khiển trung tâm để điều khiển tập trung
	Wi-Fi	1	Kết nối ăng ten Wi-Fi
1	IR	1	Được sử dụng để kết nối cáp mở rộng điều khiển từ xa hồng ngoại bên ngoài
