Bộ xử lý hình HD-VP2060 là bộ xử lý video 2 trong một, tích hợp bộ xử lý video truyền thống và 20 cổng mạng Gigabit đầu ra. Không chỉ giúp đơn giản hóa việc cài đặt màn hình, mà còn tăng độ tin cậy cho sản phẩm. Hỗ trợ 6 kênh tín hiệu đầu vào. Có thể sử dụng cho khách sạn, trung tâm mua sắm, phòng hội nghị, triển lãm, studio và các nhu cầu khác cần phát ONLINE. Ngoài ra thiết bị còn hỗ trợ Point-to-point cho phép màn hình hiển thị sắc nét hơn.
Ứng dụng: Có thể sử dụng cho các nhu cầu cần phát đồng bộ(ONLINE) như khách sạn, trung tâm mua sắm, phòng hội nghị, triển lãm, studio và các nhu cầu khác. Ngoài ra thiết bị còn hỗ trợ Point-to-point cho phép màn hình hiển thị sắc nét hơn.
Thông số kỹ thuật:
Đặc trưng:
| Khả năng quản lý | 13.1 triệu pixels, ngang tối đa 16384 pixels, cao tối đa 8192 pixels |
| Tích hợp card phát | Tích hợp tính năng 10 card phát với 20 cổng mạng Gigabit đầu ra |
| ĐIện áp hoạt động | 100VAC – 240VAC 50/60Hz |
| Công suất tiêu thụ | 85W |
Thông số chi tiết
| Đầu vào |
Độ phân giải đầu vào tối đa 4096×2160 @ 60Hz 2 kênh 4K đầu vào: 1xDP1.2, 1xHDMI2.0 4 kênh 2K đầu vào: 4xHDMI1.3 Hỗ trợ đầu vào âm thanh kênh đôi tiêu chuẩn TRS 3,5mm 1 kênh và đầu vào âm thanh HDMI/DP |
| Đầu ra |
Hỗ trợ 6 layer bố cục sẵn có, 3x4K hoặc 2x4K + 4x2K hoặc 6x2K Điều kiển tối đa 13.1 tr pixel, hỗ trợ ngang tối đa 16384 pixel và ngang tối đa 8192 pixel Hỗ trợ 20 cổng mạng Gigabit tiêu chuẩn, kết nối trực tiếp với card thu 1 kênh TRS 3.5mm tiêu chuẩn đầu ra |
| Chức năng |
Video được chuyển đổi, cắt, chia tỉ lệ tùy ý Hỗ trợ tối đa 6 cài đặt hiển thị, với bất kỳ bố cục nào Hỗ trợ 16 cài đặt presets và dễ dàng gọi chúng Hỗ trợ tính năng độ sáng, nút khóa phím Wi-Fi tiêu chuẩn, hỗ trợ điều khiển không dây qua APP di động |
| Nhiệt độ hoạt động | -20°C～55°C |
| Phụ kiện đi kèm | Cáp nguồn, cáp USB, cáp DP, 2xCáp HDMI 4K, Ăng ten WiFi |
| Trọng lượng | Đang cập nhật |

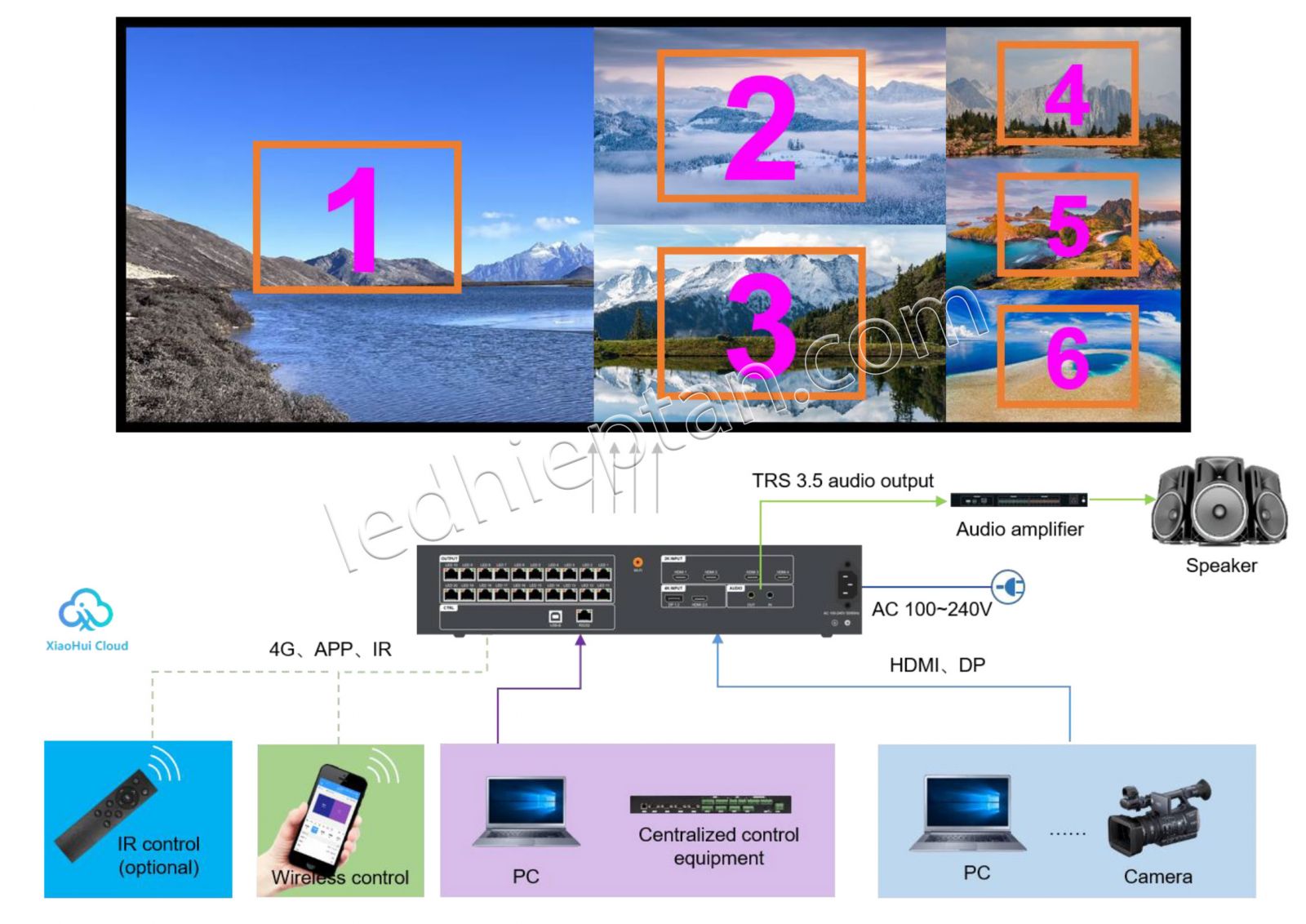

Phác thảo kết nối:
Giao diện phần cứng:

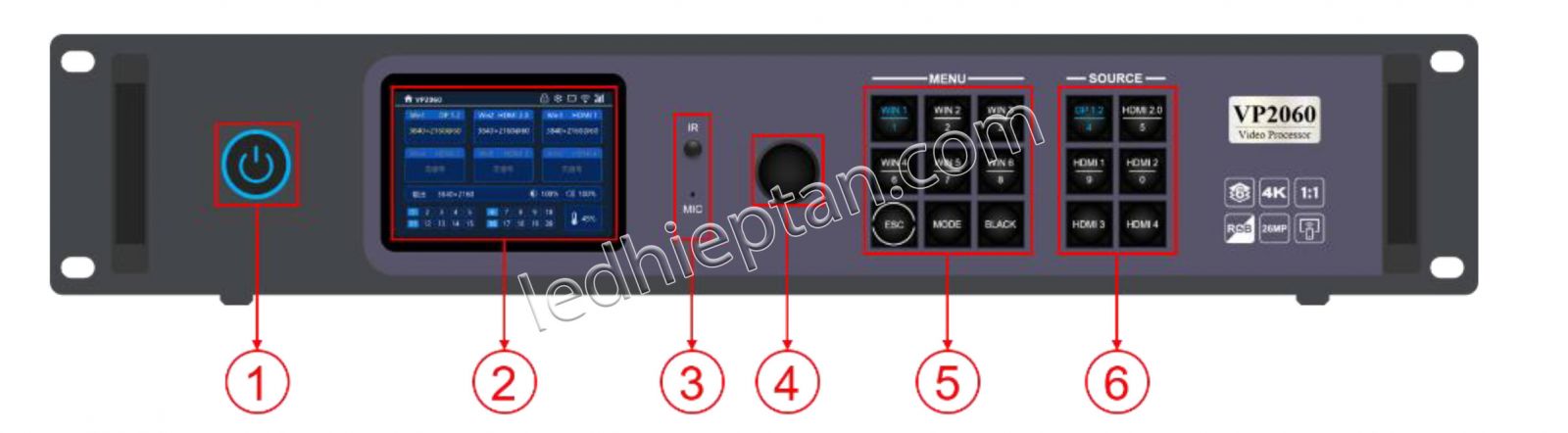

1. Mặt trước
1. Nút nguồn
2. Màn hình LCD: hiển thị menu, thông số màn hình và các thông tin khác
3. IR&MIC: Nhận tín hiệu điều khiển hồng ngoại(tùy chọn) và đầu vào bằng giọng nói Micro(tùy chọn)
4. Menu: Nhấn để vào menu phụ hoặc xác nhận, xoay để chọn các mục MENU hoặc điều chỉnh thông số
5.
Win1-Win6: Chọn các cửa sổ màn hình đã bật . Phím chức năng, chức năng ghép kênh phím là lựa chọn kỹ thuật số, thường được sử dụng khi thiết lập độ phân giải
ESC: Nút thoát/quay lại
MODE: Gọi nhanh menu chế độ cài sẵn
BLACK: Nhấn 1 lần để làm đen màn hình
6. SOURCE: Chọn tín hiệu đầu vào cho vùng được chọn. Phím chức năng, chức năng ghép kênh chính là lựa chọn kỹ thuật số, thường được sử dụng khi cài đặt độ phân giải

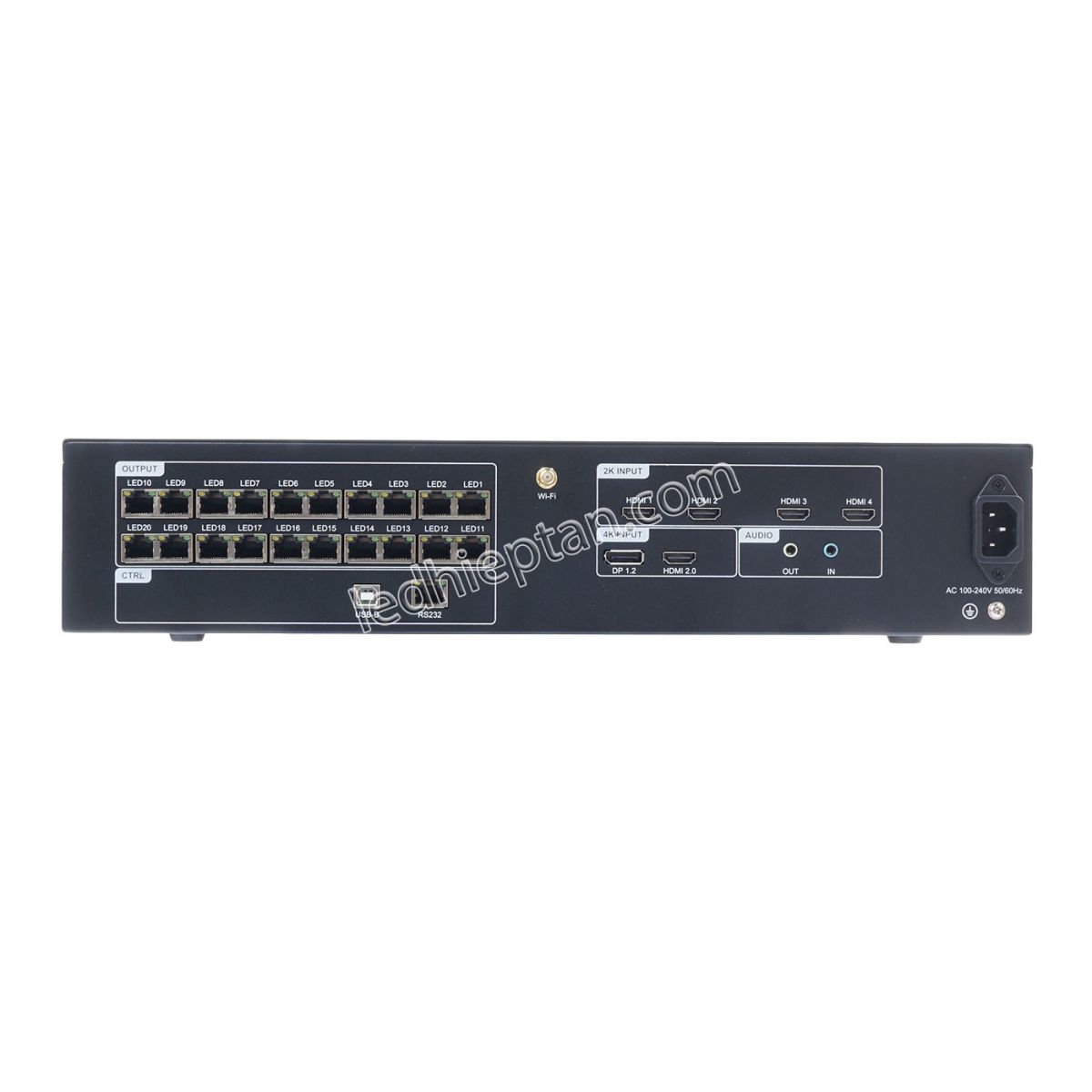

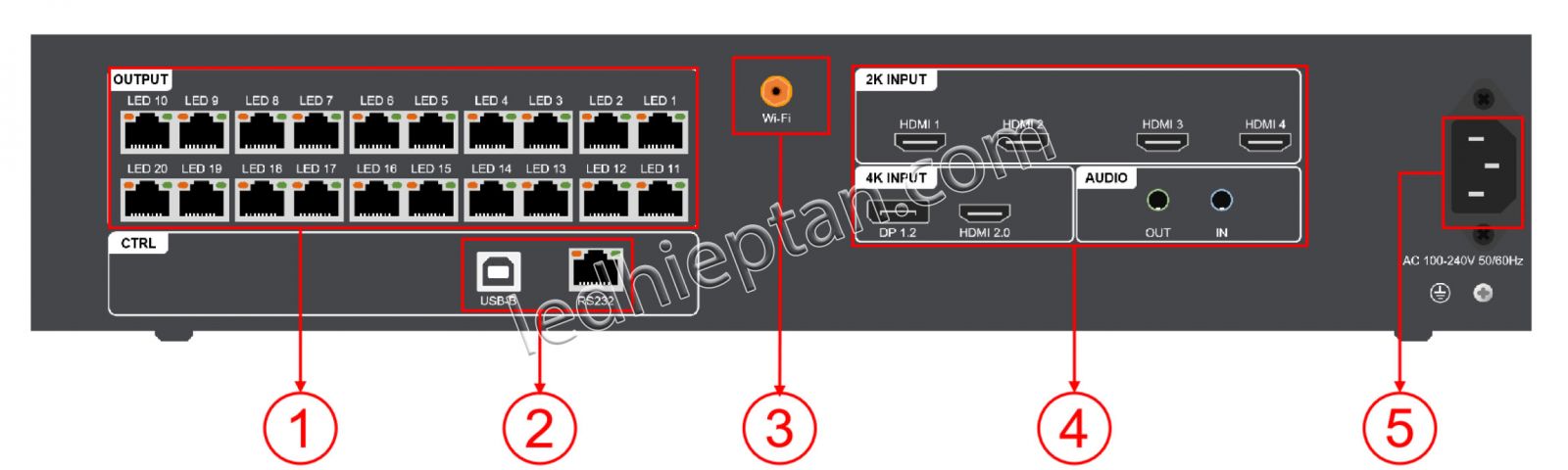

2. Mặt sau
1. Cổng mạng Gigabit: số lượng 20, sử dụng để ghép tầng card thu nhằm truyền luồng dữ liệu RGB
2.
USB-B: Kết nối với máy tính, sử dụng để sửa lỗi màn hình
RS232: Giao diện RJ45, kết nối với thiết bị điều khiển trung tâm
3.
4G: Kết nối với ăng ten 4G(tùy chọn)
WiFi: kết nối với ăng ten WiFi để tăng cường tín hiệu không dây
4.
AUDIO OUT: Cổng đầu ra 2 kênh TRS3.5mm. Kết nối với bộ khuếch đại âm thanh để tăng công suất âm thanh
2K INPUT: Kết nối với tín hiệu hình ảnh 2K, gồm 4 cổng HDMI
4K INPUT: Kết nối với tín hiệu hình ảnh 4K, gồm 1 cổng HDMI2.0 và 1 cổng DP1.2
5. Giao diện đầu vào nguồn, kết nối với nguồn điện 100-240V AC 50/60Hz

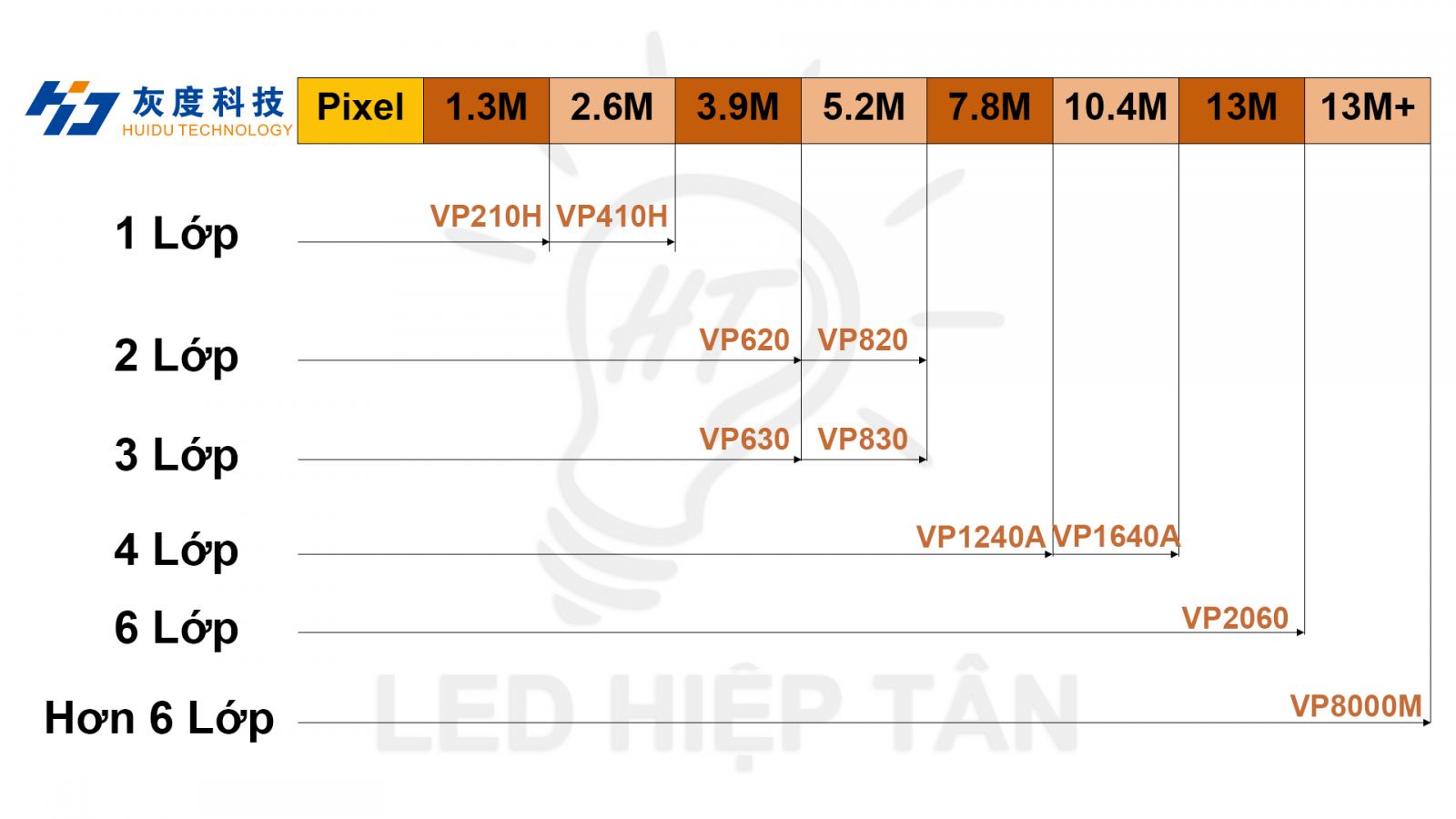

Cách chọn bộ xử lý hình HD:

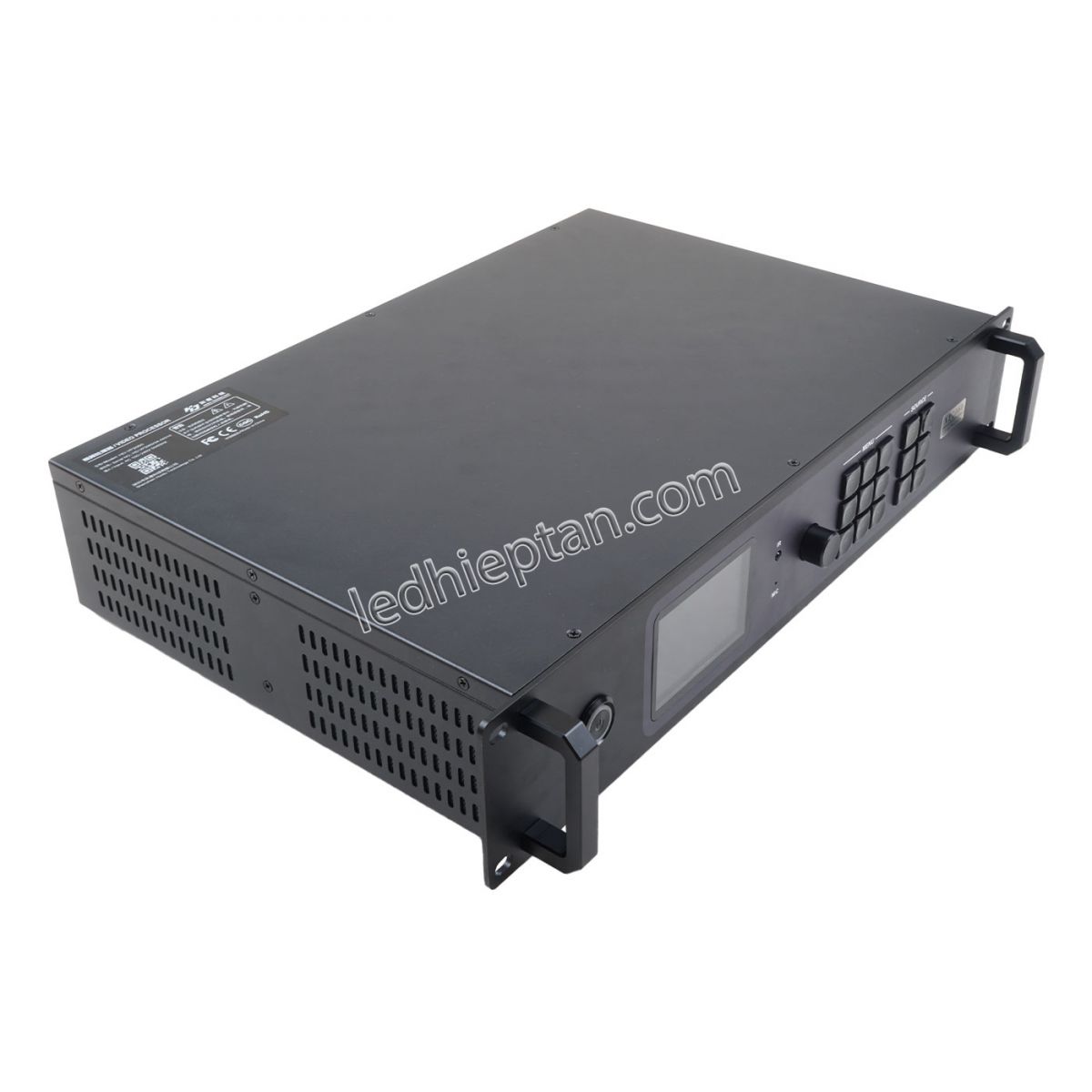

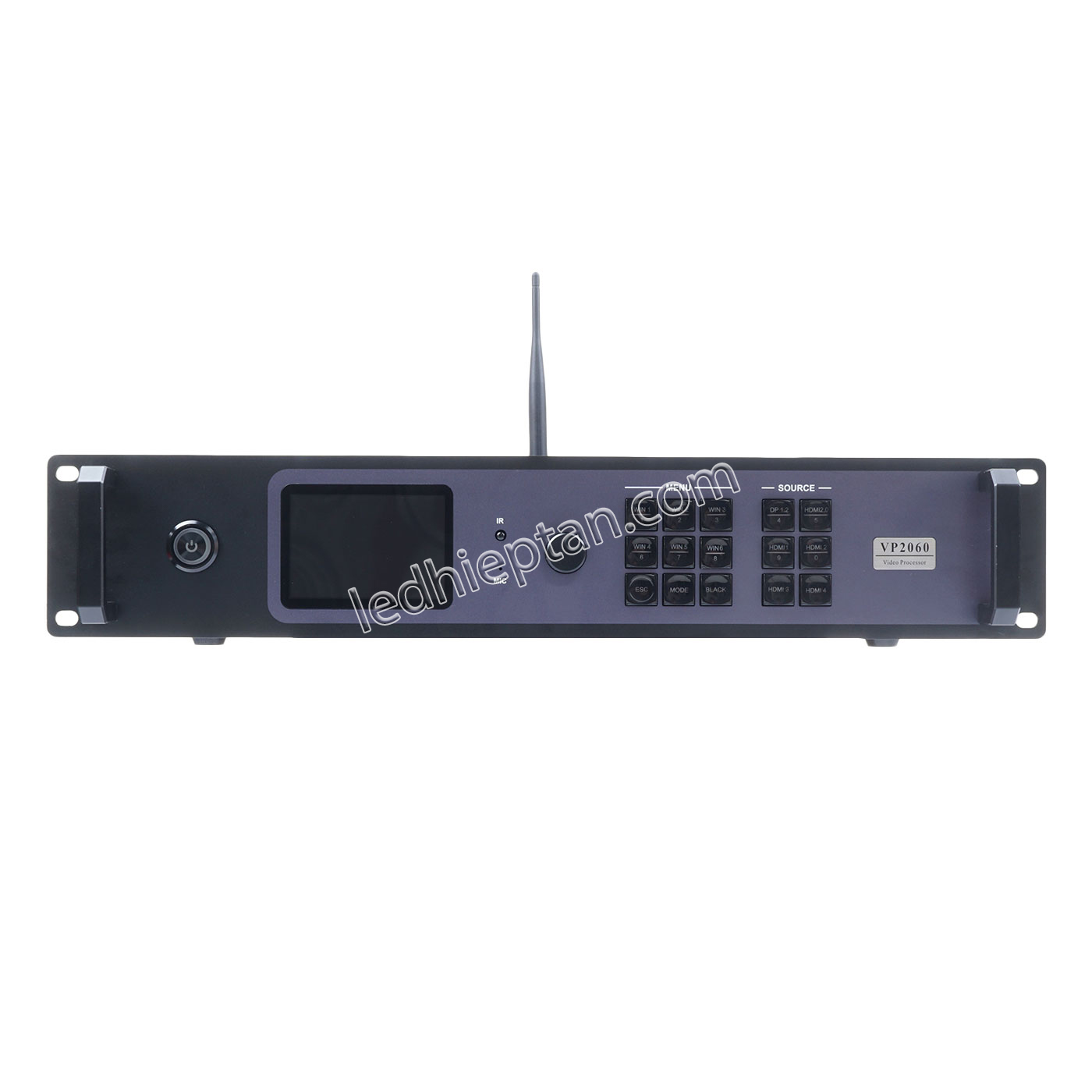

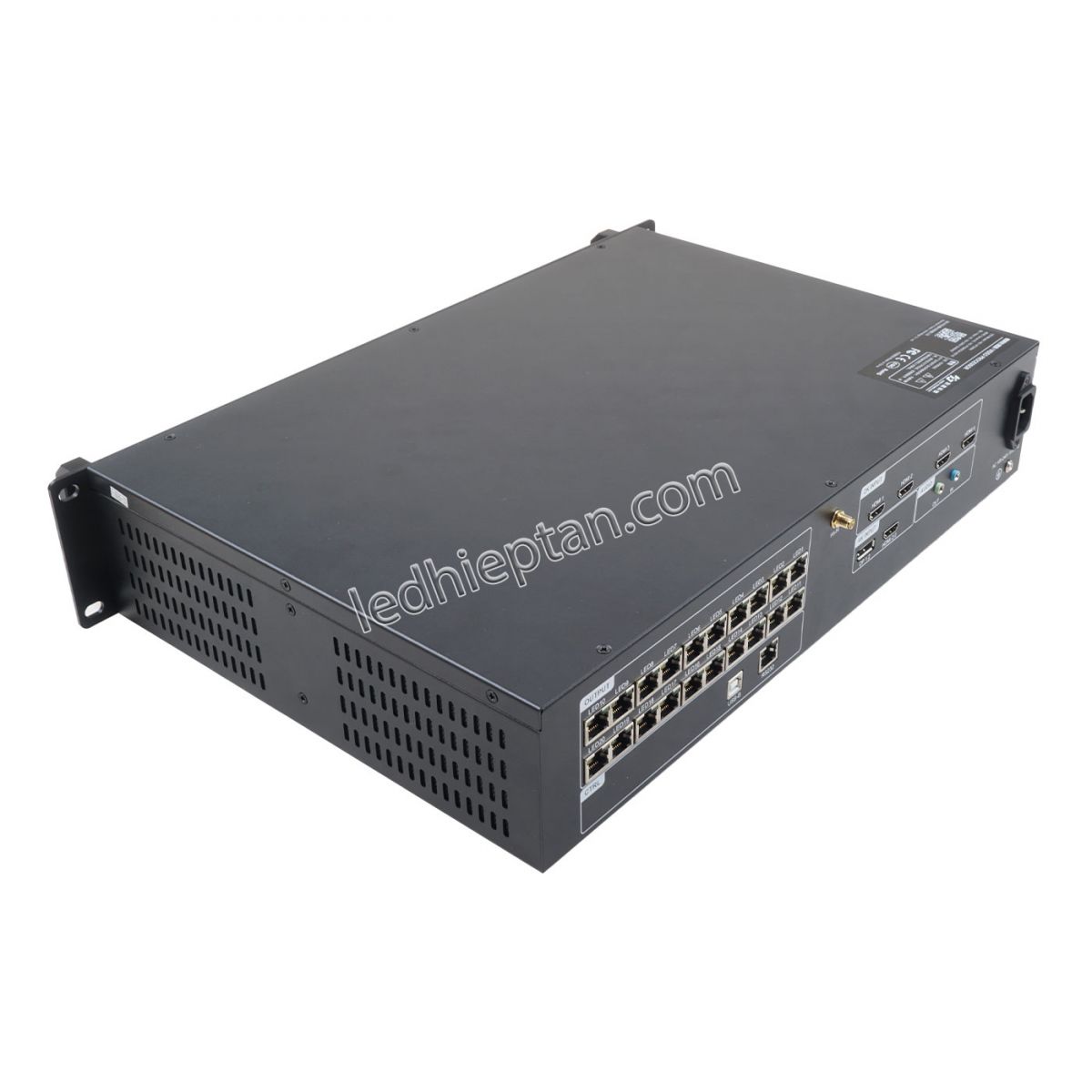

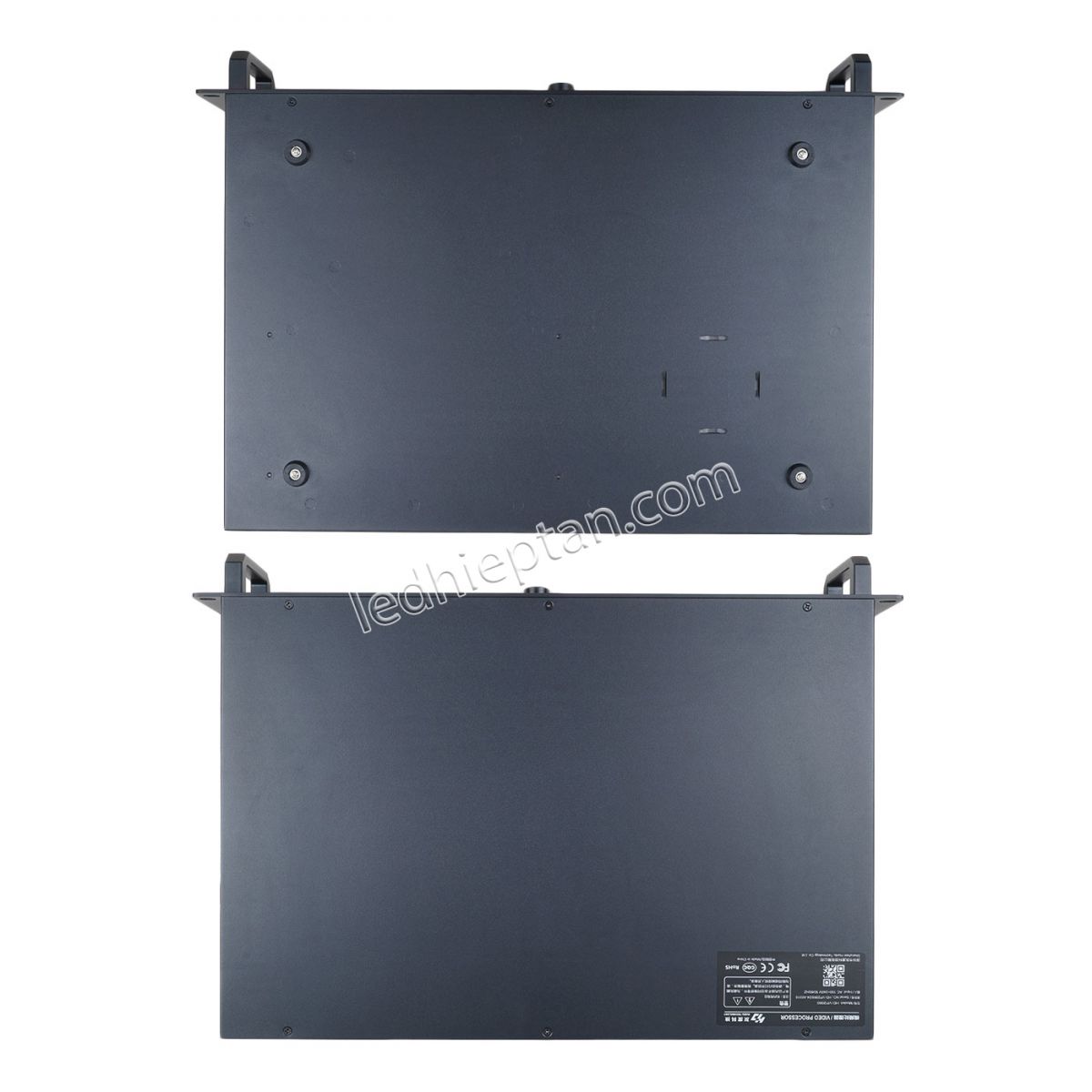

Hình ảnh sản phẩm:
Bộ xử lý hình HD-VP2060
Bộ xử lý hình HD-VP2060
Bộ xử lý hình HD-VP2060
Bộ xử lý hình HD-VP2060
Bộ xử lý hình HD-VP2060
Bộ xử lý hình HD-VP2060
