Card HD-A3L là dòng card OFFLINE hỗ trợ phát video, hình ảnh, GIF, văn bản, tài liệu WPS, bảng, đồng hồ và chương trình khác. Wi-Fi tiêu chuẩn, điều khiển không dây qua ứng dụng di động “LedArt”. Hỗ trợ truy cập vào nền tảng “XiaoHui Cloud” và kết nối cảm biến giám sát môi trường. Đáp ứng cao trong việc phát video, bảo mật mạng, dễ sử dụng và có chức năng đầy đủ. Áp dụng cho hiển thị LED thương mại, thông minh và các lĩnh vực khác
Lưu ý: Phiên bản trong bài viết không hỗ trợ 4G
Phần mềm hỗ trợ trên máy tính: HDPlayer
Phần mềm hỗ trợ trên điện thoại: LedArt
Điều khiển trên web: Clound Platform
Ứng dụng:
Card HD-A3L có thể được sử dụng trong nhiều ứng dụng như quảng cáo, giải trí và hiển thị thông tin.
Tài liệu và video:
Hướng dẫn sử dụng card màn hình hãng HD
Thông số kỹ thuật:
Đặc trưng:
| Màn hình hỗ trợ | Tương thích với tấm full màu ngoài trời, trong nhà Hỗ trợ chip thông thường và chip PWM |
| Phạm vi điều khiển | 655,360 pixels, ngang tối đa 8192 điểm ảnh, cao tối đa 3840 điểm ảnh |
| Phương thức quét | Đang cập nhật |
| Điện áp hoạt động | 5V/12V DC |
Lưu ý: giá trị ngang tối đa nghĩa là có thể tăng chiều ngang tối đa đến giá trị này bằng cách giảm chiều cao xuống sao cho vẫn đảm bảo tổng số điểm ảnh không vượt quá phạm vi điều khiển của card. Tương tự với cao tối đa.
Thông số chi tiết:
| Chức năng cơ bản | Hiển thị video, hình ảnh, GIF, text, văn bản, đồng hồ, thời gian,… Kết hợp cảm biến để điều khiển từ xa, hiển thị nhiệt độ, độ ẩm, độ sáng,.. |
| Âm thanh đầu ra | Cổng đầu ra âm thanh 2 kênh tiêu chuẩn 3.5mm TRS |
| Bộ nhớ | RAM 1GB, ROM 16GB, có thể mở rộng bằng USB |
| Giao tiếp | 100/1000 Mbps RJ45, Wi-Fi, 4G(tùy chọn), LAN, USB |
Thông số khác:
| Công suất tiêu thụ |
18W |
| Nhiệt độ hoạt động | -40℃ ~ 70℃. |
| Độ ẩm hoạt động | 0%RH～80%RH(Không có nước ngưng tụ) |
| Kháng nước | IP20(không kháng nước) |
| Phần mềm hệ thống |
Hệ điều hành Android 11 Phần mềm ứng dụng đầu cuối Android |

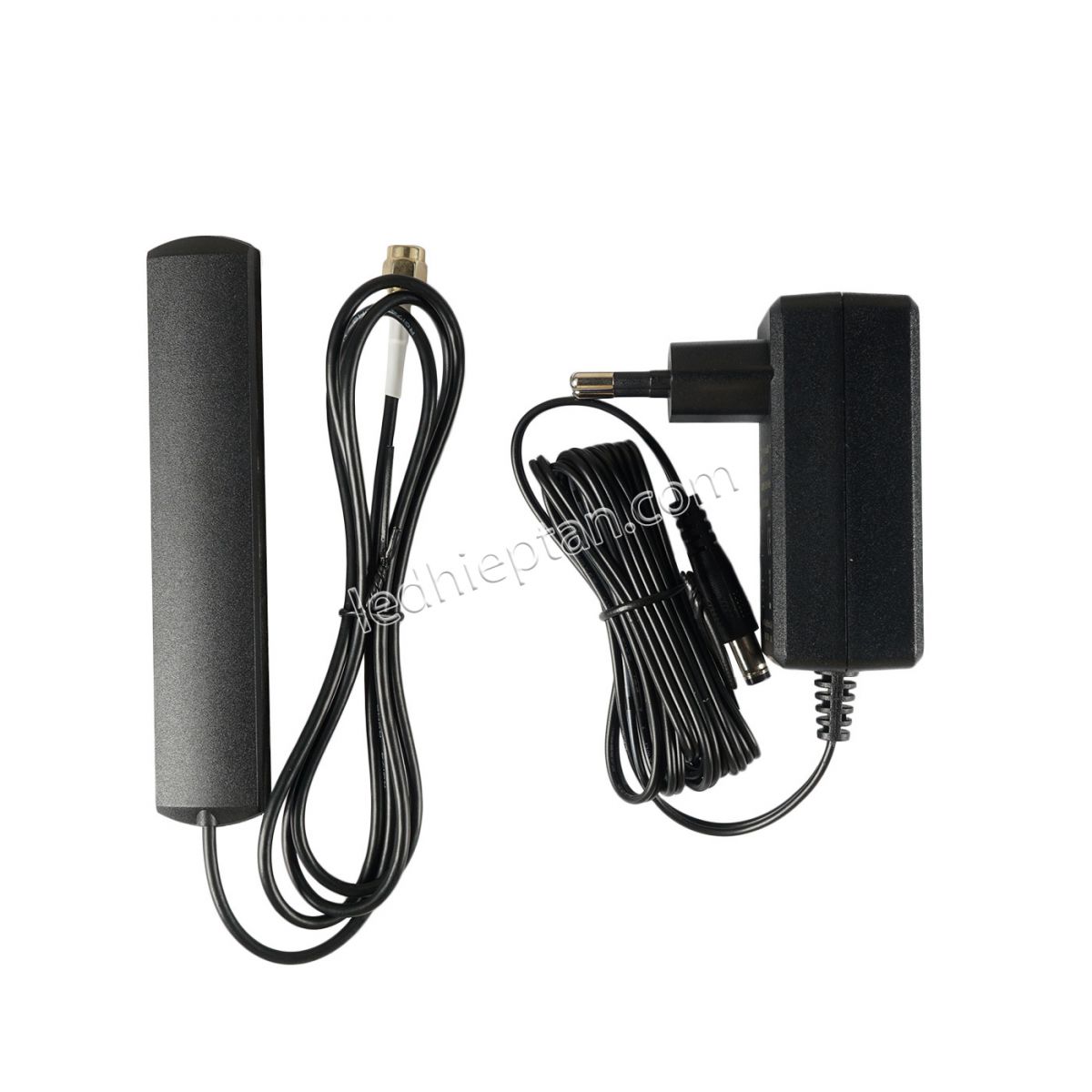

| Phụ kiện kèm theo | Adapter 12V, ăng ten |
| Trọng lượng đóng gói | 433g |
Chế độ điều khiển:

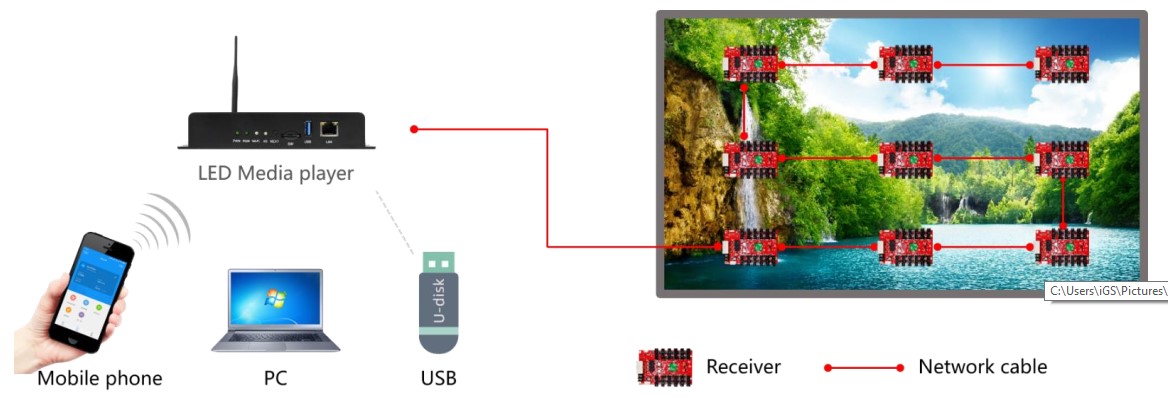

1. Chế độ 1 nút: hỗ trợ Wi-Fi, kết nối cổng mạng, giao diện USB để nạp chương trình

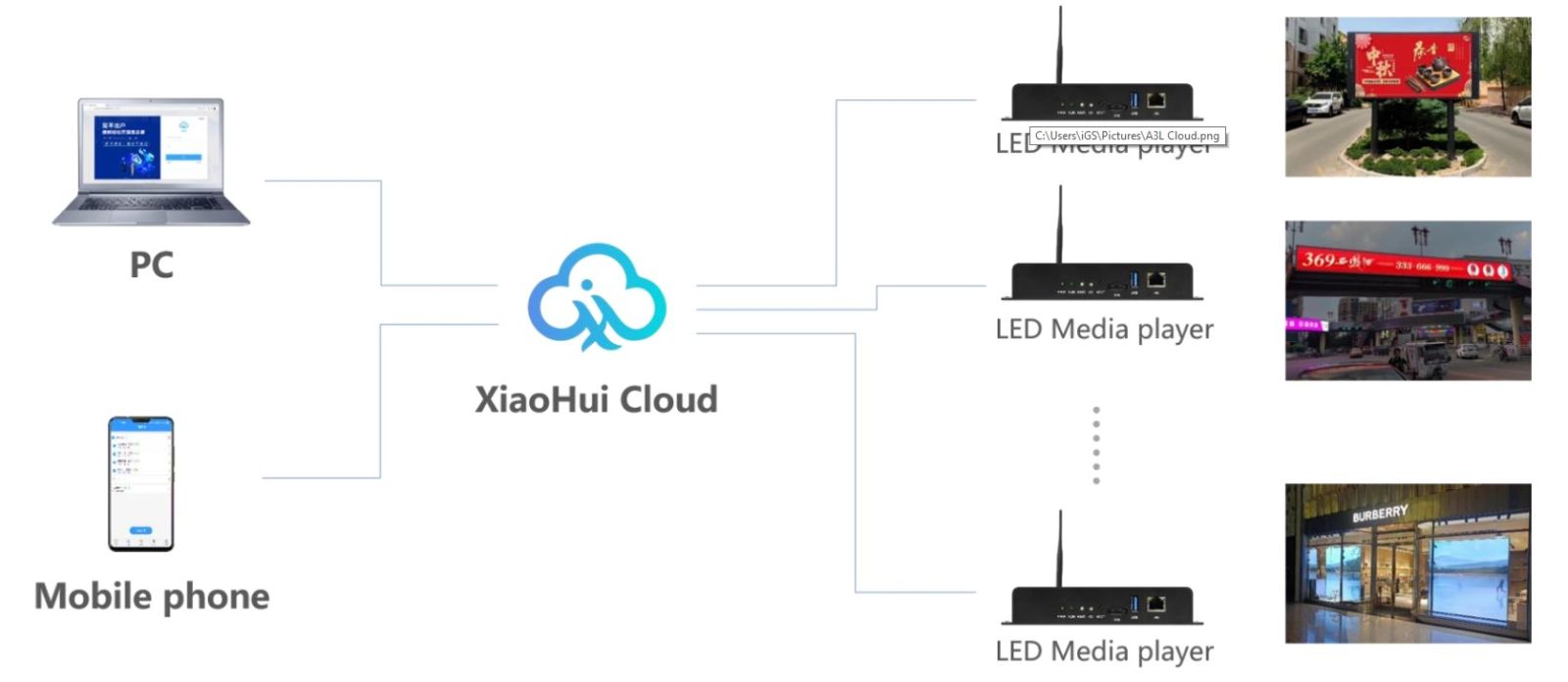

2. Kiểm soát cụm, hỗ trợ điều khiển từ xa qua Internet:
Mô tả ngoại hình:

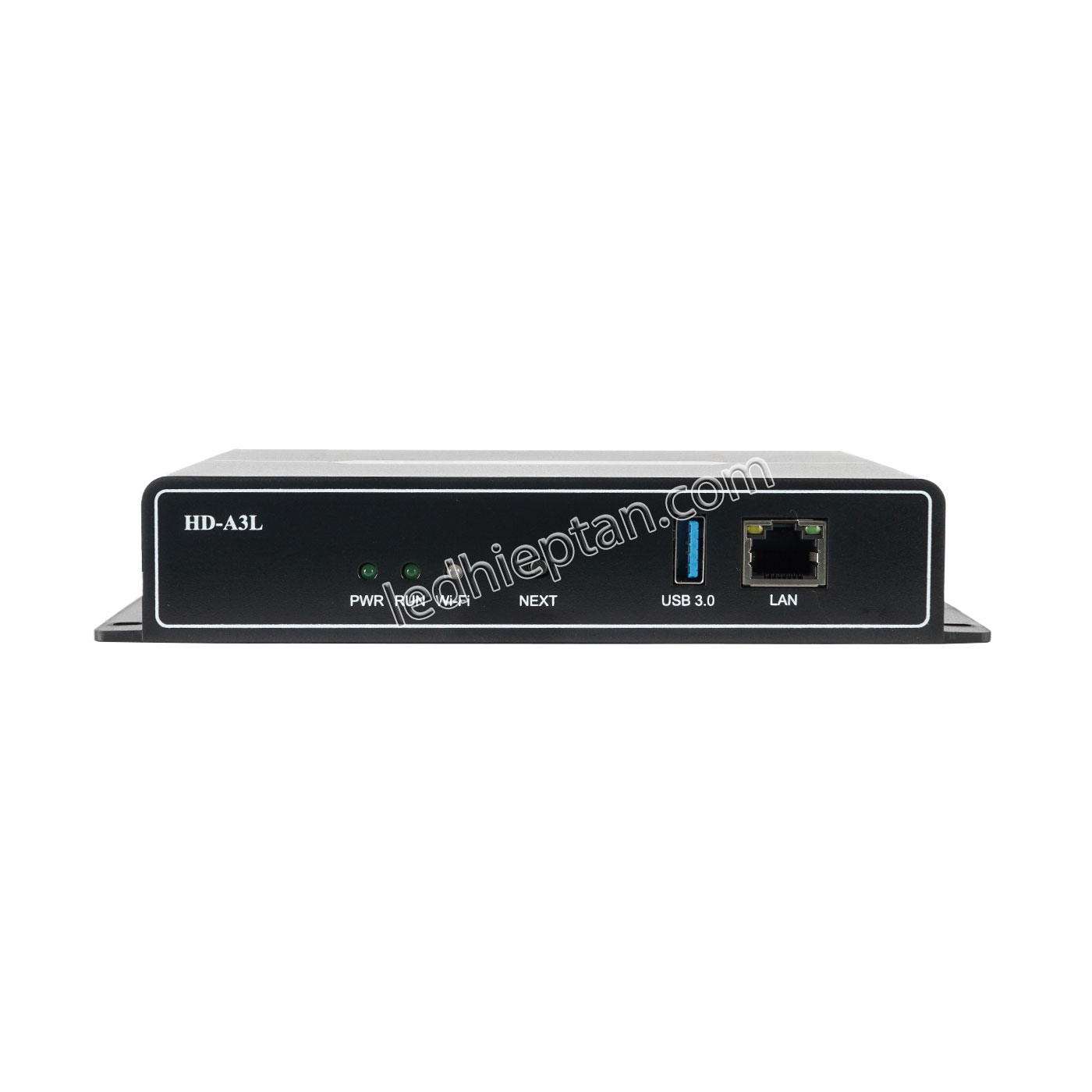

Mặt trước A3L:
| 1 | Đèn báo hoạt động |
PWR: Đèn báo nguồn, đèn xanh luôn sáng, và nguồn đầu vào bình thường RUN: Đèn báo hoạt động thiết bị, đèn xanh nhấp nháy: hệ thống đang chạy bình thường. Đèn xanh luôn bật hoặc tắt: hệ thống đang chạy bất thường Wi-Fi: Đèn báo không dây, ở chế độ AP, đèn xanh là nhấp nháy; ở chế độ STA, đèn xanh luôn sáng. đèn đỏ đang nhấp nháy, Wi-Fi không bình thường và đèn tắt;cầu Wi-Fi không thể kết nối với máy chủ và đèn vàng luôn sáng 4G: Hiện phiên bản trong bài viết không hỗ trợ 4G |
| 2 | Nút chức năng | Nút chuyển đổi chương trình, hỗ trợ thay đổi thành chế độ TEST |
| 3 | USB | Cổng USB3.0 để cập nhật chương trình,chèn chương trình hoặc mở rộng dung lượng |
| 4 | Cổng mạng đầu vào | Cổng mạng 100Mpbs đầu vào, kết nối với máy tính để sửa lỗi và nạp chương trình, có thể kết nối LAN hoặc Internet |
| 5 | Khe cắm thẻ SIM | Phiên bản không hỗ trợ |

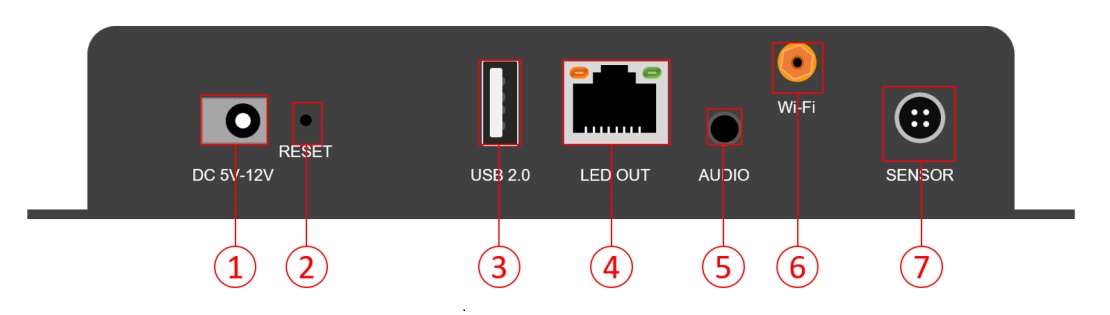

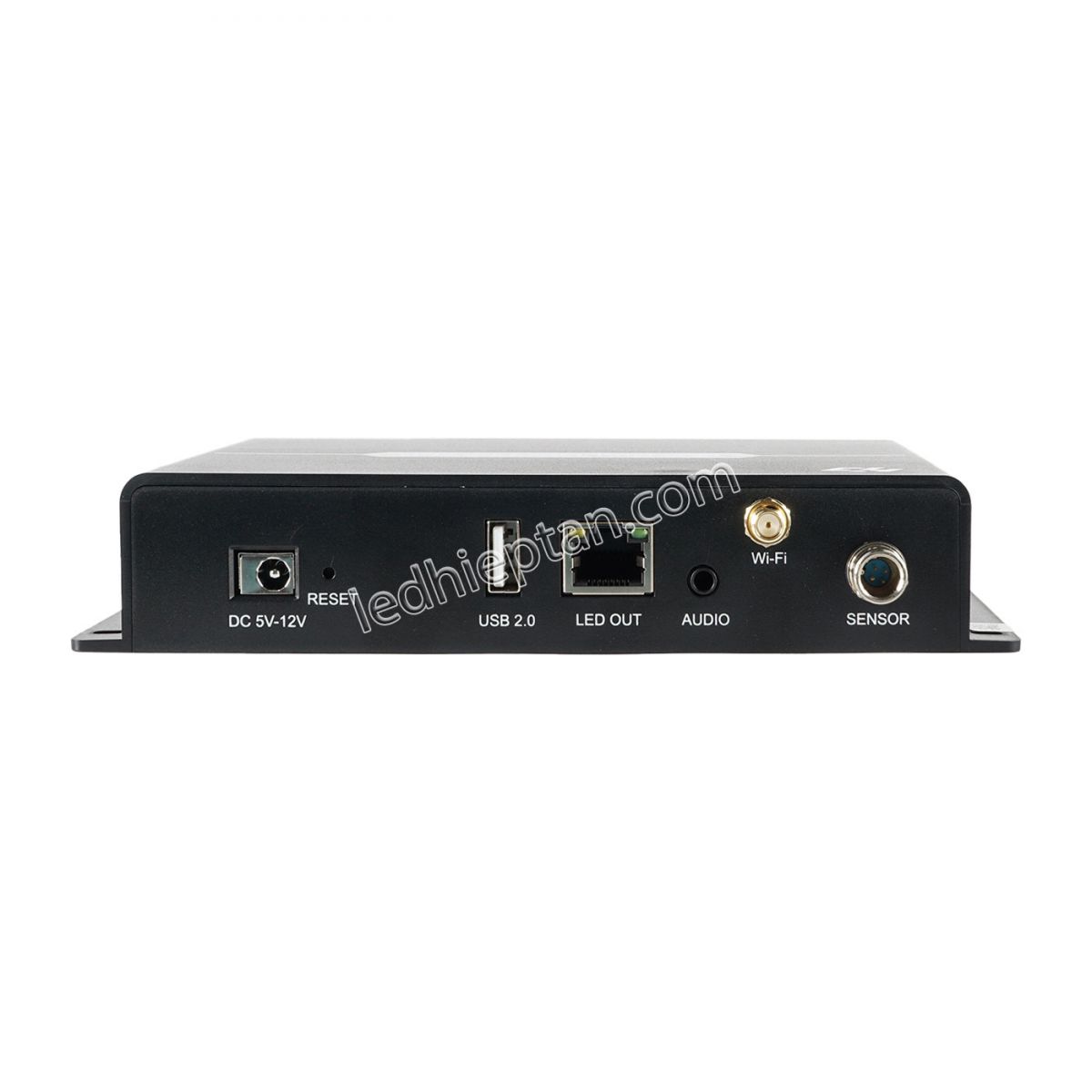

Mặt sau A3L:
| 1 | Cấp nguồn | 5V 3A, 12V 1.5A |
| 2 | Rest | Lỗ cắm kim để reset |
| 3 | USB2.0 | Dùng cho cập nhật chương trình, chèn chương trình hoặc mở rộng bộ nhớ(hỗ trợ thay đổi chức năng OTG) |
| 4 | Cổng mạng đầu ra | Cổng mạng đầu ra gigabit, kết nối với các card thu HD-R xếp tầng |
| 5 | Âm thanh đầu ra | Cổng đầu ra âm thanh 2 kênh tiêu chuẩn 3.5mm TRS |
| 6 | Ăng ten Wi-Fi | Kết nối với ăng ten Wi-Fi để tăng cường tín hiệu không dây |
| 7 | Cảm biến | Kết nối cảm biến nhiệt độ, độ ẩm, độ sáng, tốc độ gió, hướng gió, tiếng ồn, P2.5, P10, CO2 và các loại cảm biến khác |

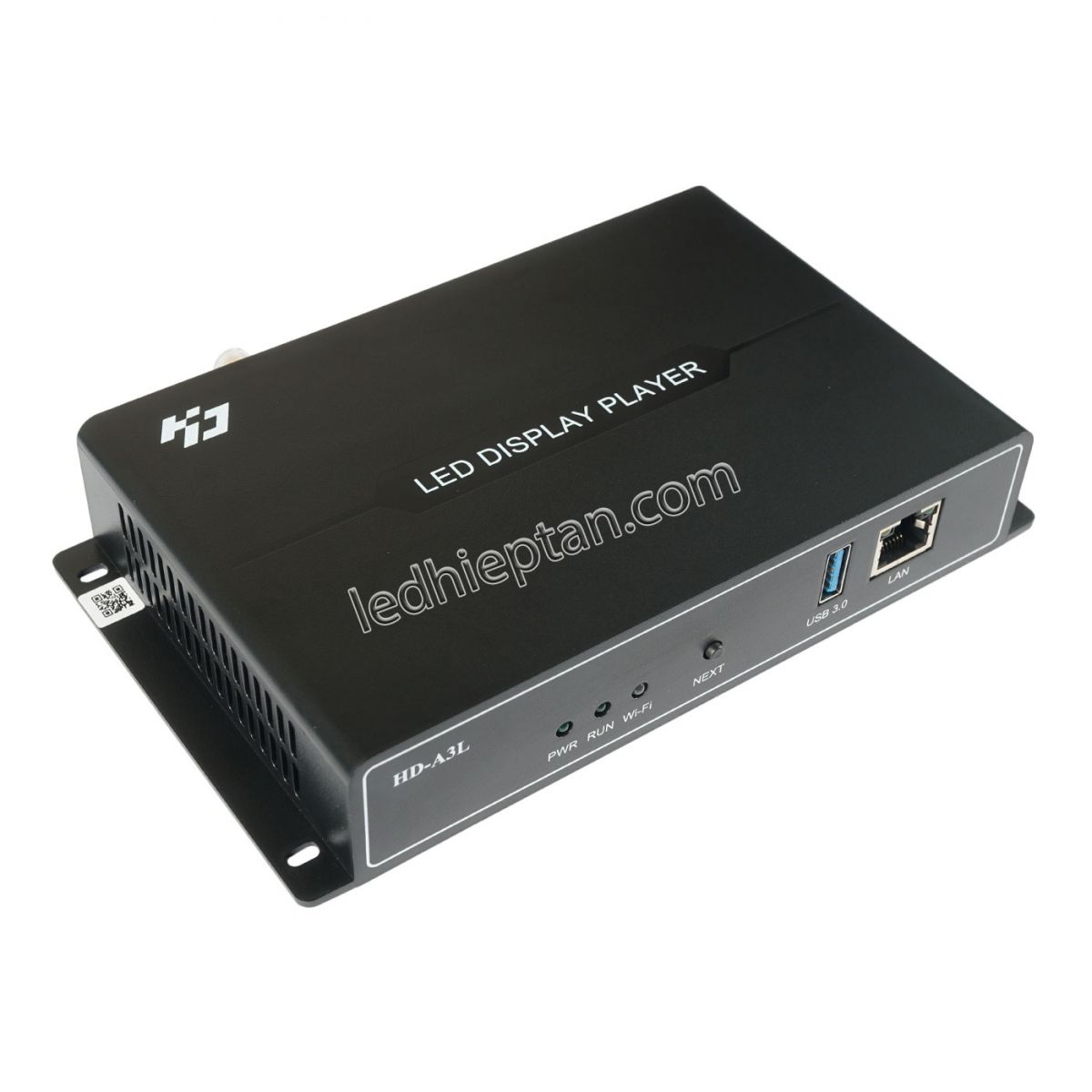

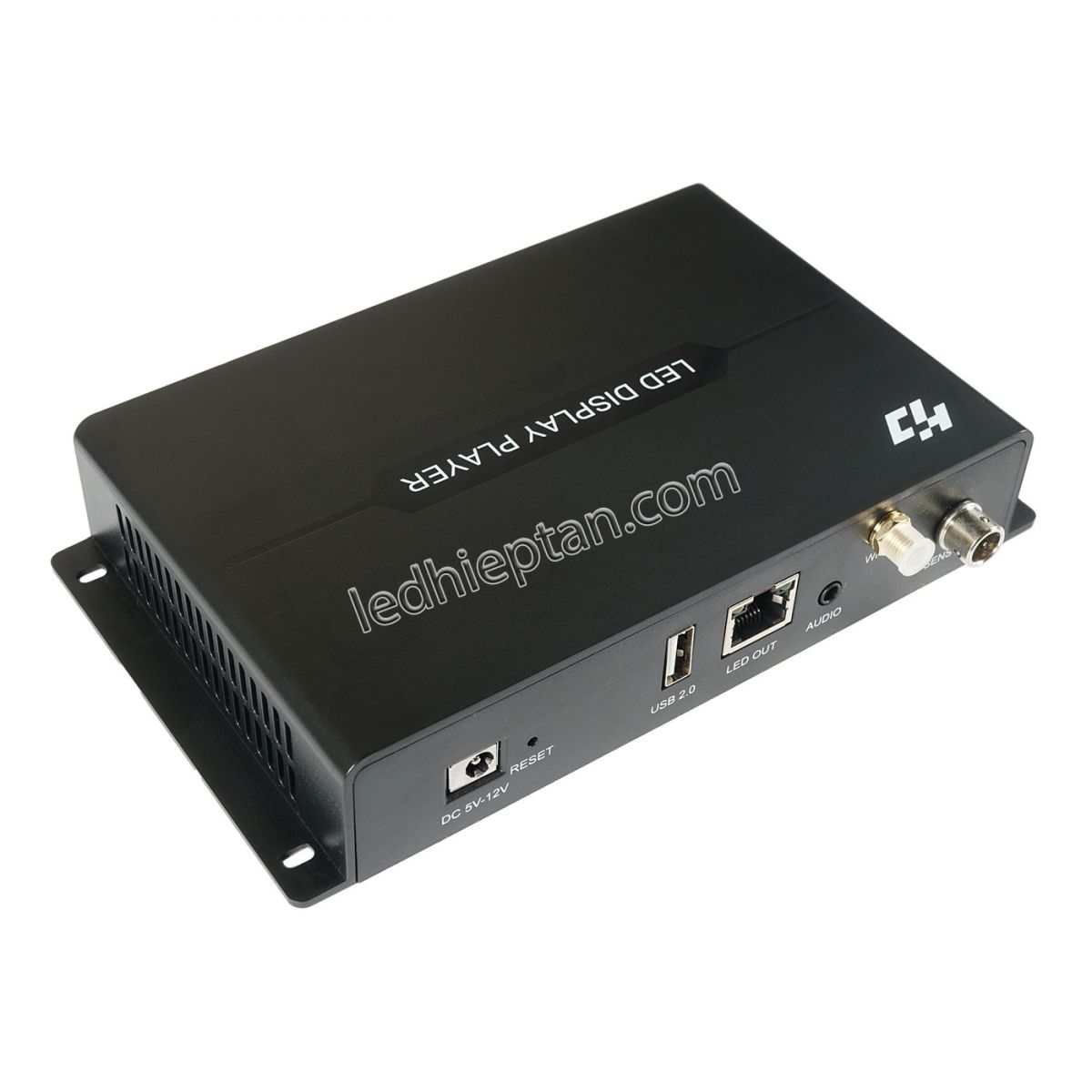

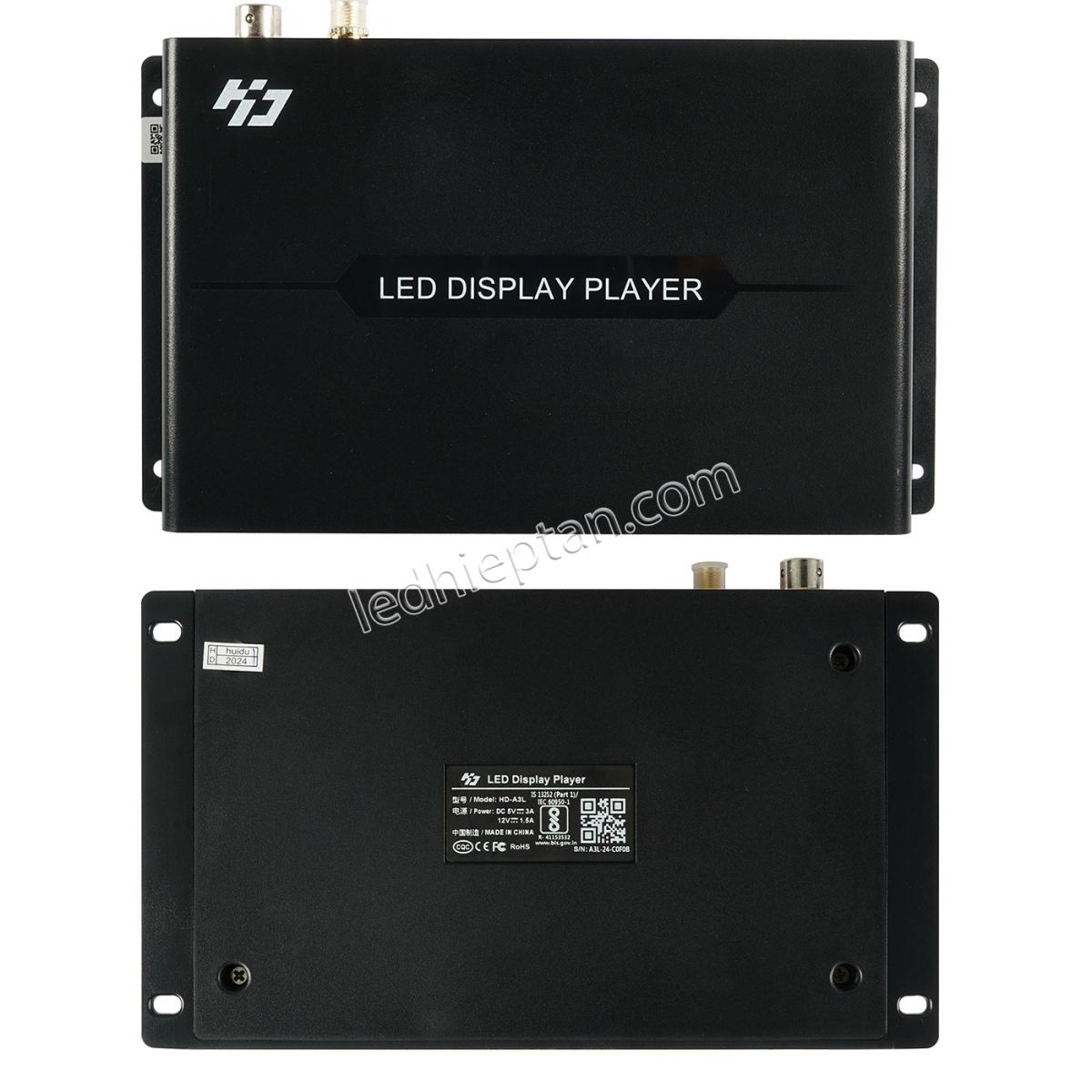

Hình ảnh sản phẩm:
Card HD-A3L
Card HD-A3L
Card HD-A3L
Card HD-A3L
Card HD-A3L
Card HD-A3L
