Card HD-A4L là dòng card ONLINE + OFFLINE hỗ trợ phát video, hình ảnh, GIF, văn bản, tài liệu WPS, bảng, đồng hồ, đồng bộ và các chương trình khác. Nó có nhiều chức năng như phát OFFLINE, phát ONLINE và hỗ trợ điều khiển và phát nội dung đa thiết bị.

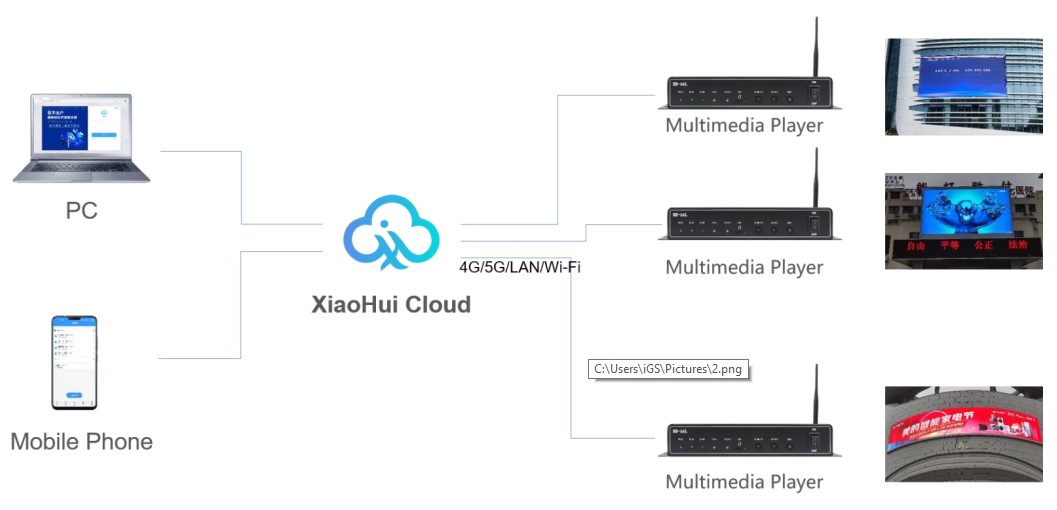

Cấu hình tiêu chuẩn của Wi-Fi, hỗ trợ APP điện thoại di động – Điều khiển không dây “LedArt”; hỗ trợ hiển thị màn hình không dây của điện thoại di động/máy tính bảng; hỗ trợ truy cập vào nền tảng “XiaoHui Cloud”, dễ dàng đạt được quản lý cụm từ xa trên Internet; Dung lượng lưu trữ giúp bạn không phải lo lắng về việc phát lại không đồng bộ; nó hỗ trợ kết nối bên ngoài của các cảm biến giám sát môi trường khác nhau để thực hiện xem dữ liệu giám sát môi trường theo thời gian thực.
A4L có hiệu suất phát lại video cao, cơ chế bảo vệ an ninh mạng đầu cuối bổ sung, vận hành phần mềm đơn giản, chức năng hoàn chỉnh và hiệu suất chi phí cực cao. Nó có thể được áp dụng cho màn hình LED trong nhiều màn hình thương mại, màn hình thông minh và các lĩnh vực khác.
Lưu ý: Phiên bản trong bài viết không hỗ trợ 4G/5G
Phần mềm hỗ trợ trên máy tính: HDPlayer
Phần mềm hỗ trợ trên điện thoại: LedArt
Điều khiển trên web: Cloud Platform
Thông số kỹ thuật:
Đặc trưng:
| Màn hình hỗ trợ | Tương thích với tấm full màu ngoài trời, trong nhà Hỗ trợ chip thông thường và chip PWM |
| Phạm vi điều khiển | 655.360 pixels, ngang tối đa 16.384 điểm ảnh, cao tối đa 4096 điểm ảnh |
| Điện áp hoạt động | 5V/12V DC |
Lưu ý: giá trị ngang tối đa nghĩa là có thể tăng chiều ngang tối đa đến giá trị này bằng cách giảm chiều cao xuống sao cho vẫn đảm bảo tổng số điểm ảnh không vượt quá phạm vi điều khiển của card. Tương tự với cao tối đa.
Thông số chi tiết:
| Chức năng cơ bản | Hiển thị video, hình ảnh, GIF, text, văn bản, đồng hồ, thời gian,… Kết hợp cảm biến để điều khiển từ xa, hiển thị nhiệt độ, độ ẩm, độ sáng,.. |
| Âm thanh đầu ra | Cổng đầu ra âm thanh 2 kênh tiêu chuẩn 3.5mm TRS |
| Bộ nhớ | RAM 2GB, ROM 16GB, có thể mở rộng bằng USB |
| Giao tiếp | 100/1000 Mbps RJ45, Wi-Fi, 4G(tùy chọn), LAN, USB |
Thông số khác:
| Công suất tiêu thụ |
18W |
| Nhiệt độ hoạt động | -40℃ ~ 70℃. |
| Độ ẩm hoạt động | 0%RH～80%RH(Không có nước ngưng tụ) |
| Kháng nước | IP20(không kháng nước) |
| Phần mềm hệ thống |
Hệ điều hành Android 11 Phần mềm ứng dụng đầu cuối Android |

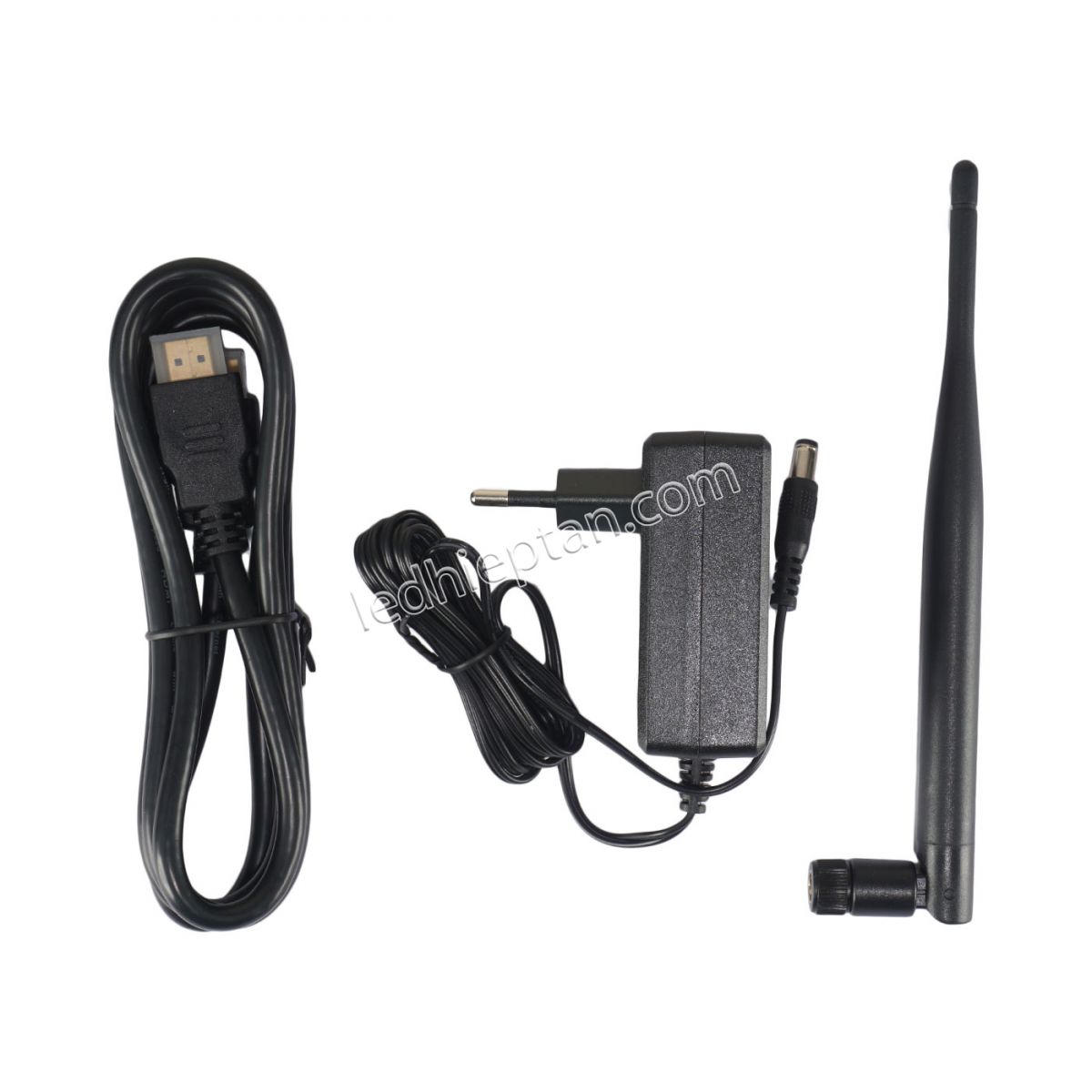

| Phụ kiện kèm theo | Adapter 12V, ăng ten, dây HDMI |
| Trọng lượng | 1132g/bộ |
Chế độ điều khiển:

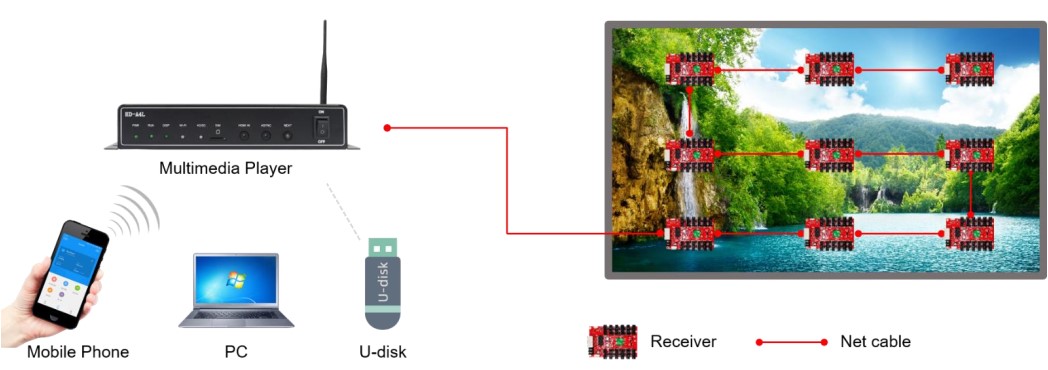

1. Chế độ 1 nút: hỗ trợ Wi-Fi, kết nối cổng mạng, giao diện USB để nạp chương trình
2. Kiểm soát cụm, hỗ trợ điều khiển từ xa qua Internet

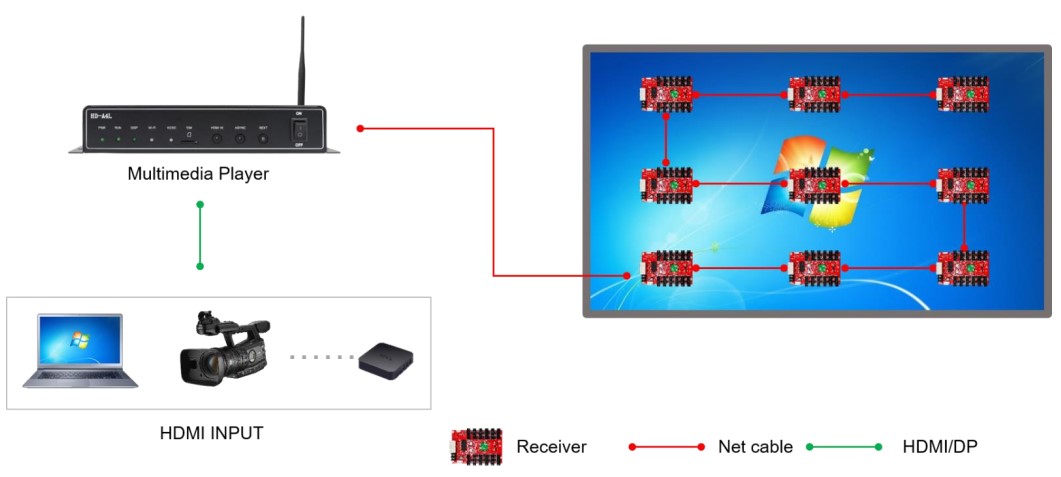

3. Phát nội dung ONLINE(đồng bộ), thông qua HDMI, phát lại đồng bộ nội dung với máy tính, camera, TVbox,…
Mô tả ngoại hình:

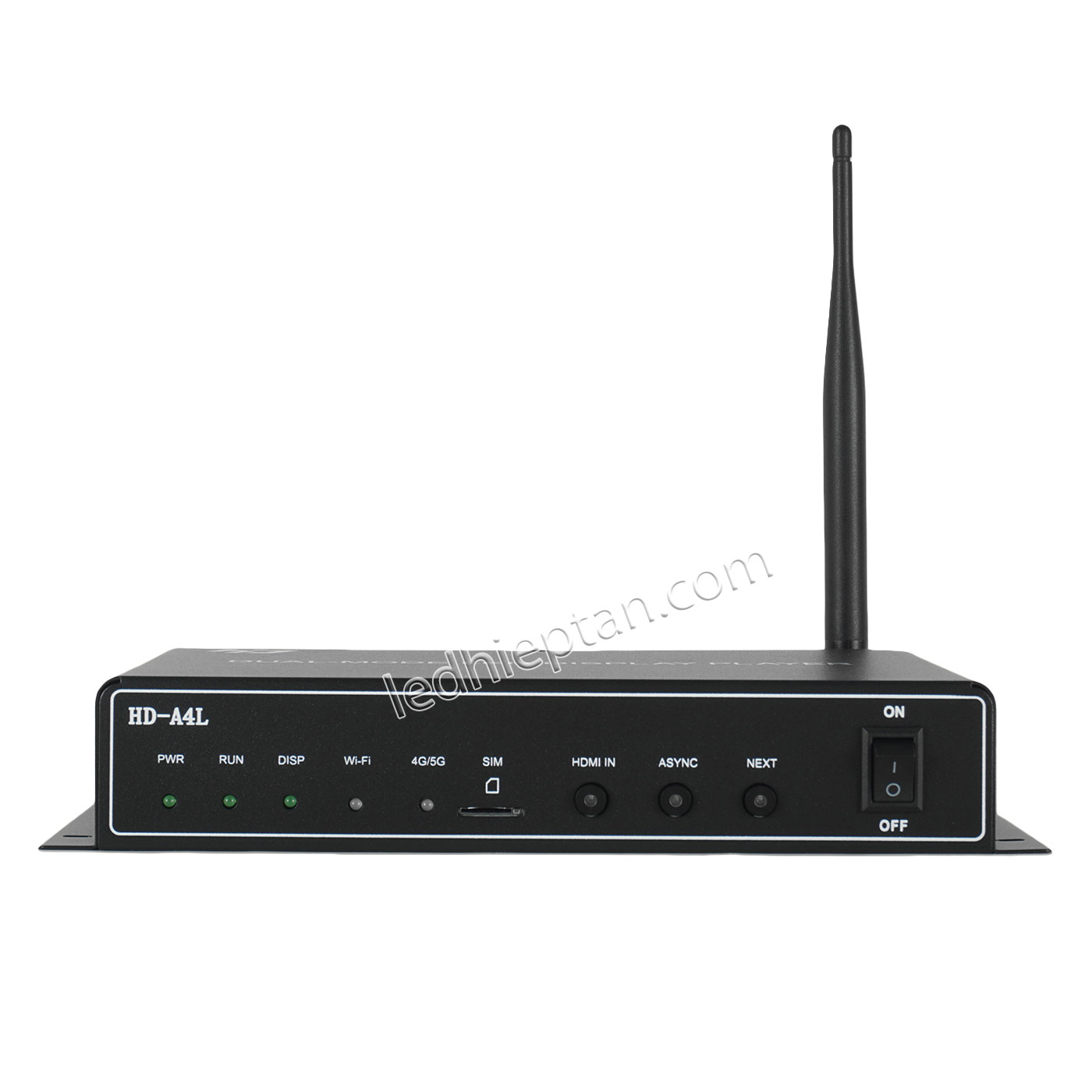

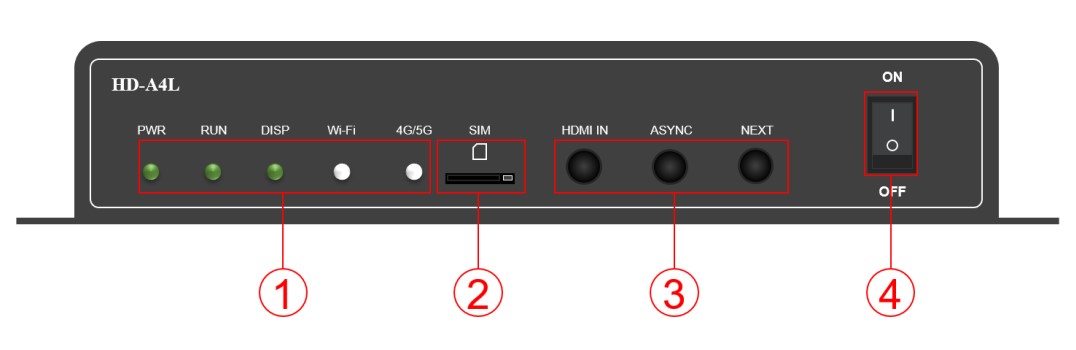

Mặt trước A4L:
| 1 | Đèn báo hoạt động |
PWR: Đèn báo nguồn, đèn xanh luôn sáng, và nguồn đầu vào bình thường RUN: Đèn báo hoạt động thiết bị, đèn xanh nhấp nháy: hệ thống đang chạy bình thường. Đèn xanh luôn bật hoặc tắt: hệ thống đang chạy bất thường DISP: Đèn báo hiển thị, đèn xanh nhấp nháy là hệ thống FPGA đang chạy bình thường, đèn xanh luôn bật hoặc tắt là hệ thống đang chạy bất thường Wi-Fi: Đèn báo không dây, ở chế độ AP, đèn xanh là nhấp nháy; ở chế độ STA, đèn xanh luôn sáng. đèn đỏ đang nhấp nháy, Wi-Fi không bình thường và đèn tắt;cầu Wi-Fi không thể kết nối với máy chủ và đèn vàng luôn sáng 4G: Hiện phiên bản trong bài viết không hỗ trợ 4G |
| 2 | Khe cắm thẻ SIM | Phiên bản không hỗ trợ |
| 3 | Nút chức năng |
HDMI IN: đầu vào tín hiệu HDMI, phát lại ONLINE ASYNC: Chuyển sang chế độ OFFLINE NEXT: chuyển chương trình phát |
| 4 | Công tắc nguồn | Điều khiển nguồn của hộp HD-A4L, ON nghĩa là bật nguồn và OFF nghĩa là tắt nguồn |

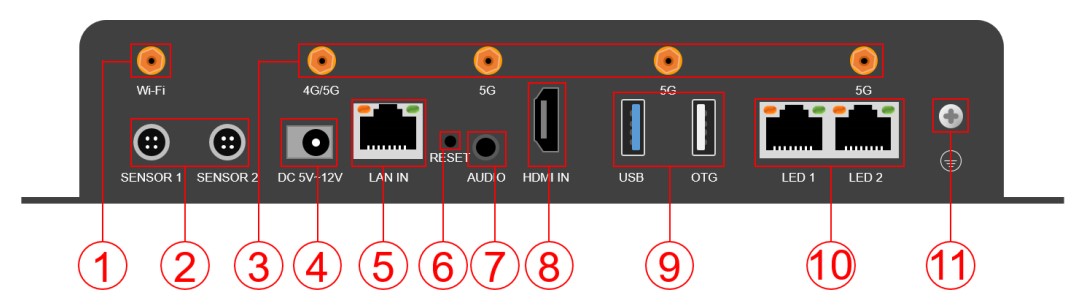

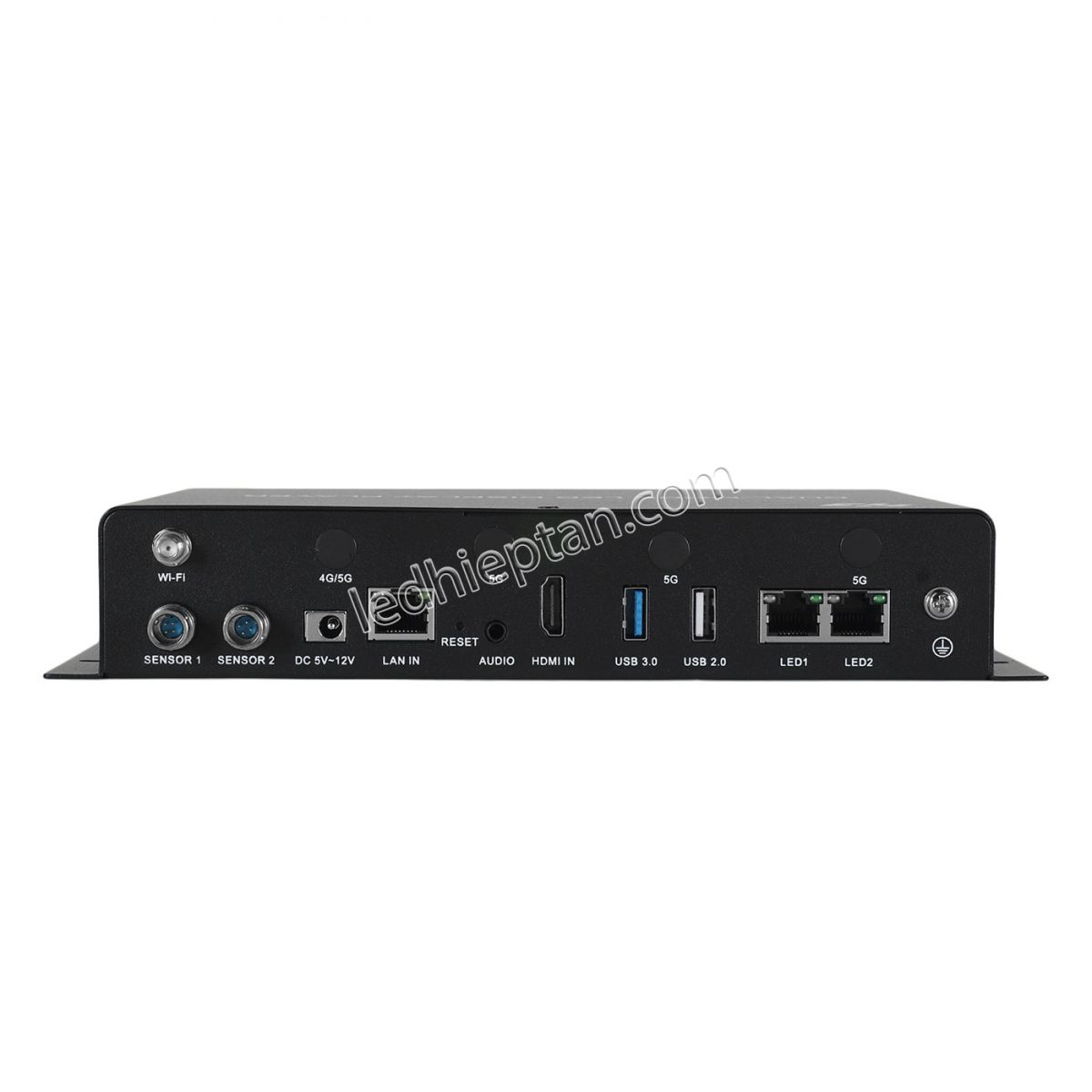

Mặt sau A4L:
| 1 | Ăng ten Wi-Fi | Kết nối ăng ten Wi-Fi để tăng cường tín hiệu không dây |
| 2 | Cảm biến | Kết nối cảm biến nhiệt độ, độ ẩm, độ sáng, tốc độ gió, hướng gió, tiếng ồn, P2.5, P10, CO2 và các loại cảm biến khác |
| 3 | Ăng ten 4G/5G | Phiên bản không hỗ trợ |
| 4 | Cấp nguồn | 5V 3A, 12V 1.5A |
| 5 | Cổng mạng đầu vào | Cổng mạng đầu vào gigabit, kết nối máy tính để sửa lỗi và nạp chương trình, có thể kết nối LAN hoặc Internet |
| 6 | Reset | Lỗ cắm kim để reset |
| 7 | Âm thanh đầu ra | Cổng đầu ra âm thanh 2 kênh tiêu chuẩn 3.5mm TRS |
| 8 | HDMI | HDMI IN: Giao diện đầu vào tín hiệu đồng bộ HDMI, hỗ trợ mở rộng thích ứng |
| 9 | USB |
USB: USB3.0 để cập nhật chương trình, chèn chương trình hoặc mở rộng bộ nhớ OTG: Dùng cho sửa lỗi hoặc nâng cấp firmware(mặc định là tính năng USB2.0) |
| 10 | Cổng mạng đầu ra | Cổng mạng đầu ra gigabit, kết nối với các card thu HD-R xếp tầng |
| 11 | Dây nối đất | Cổng kết nối dây nối đất |

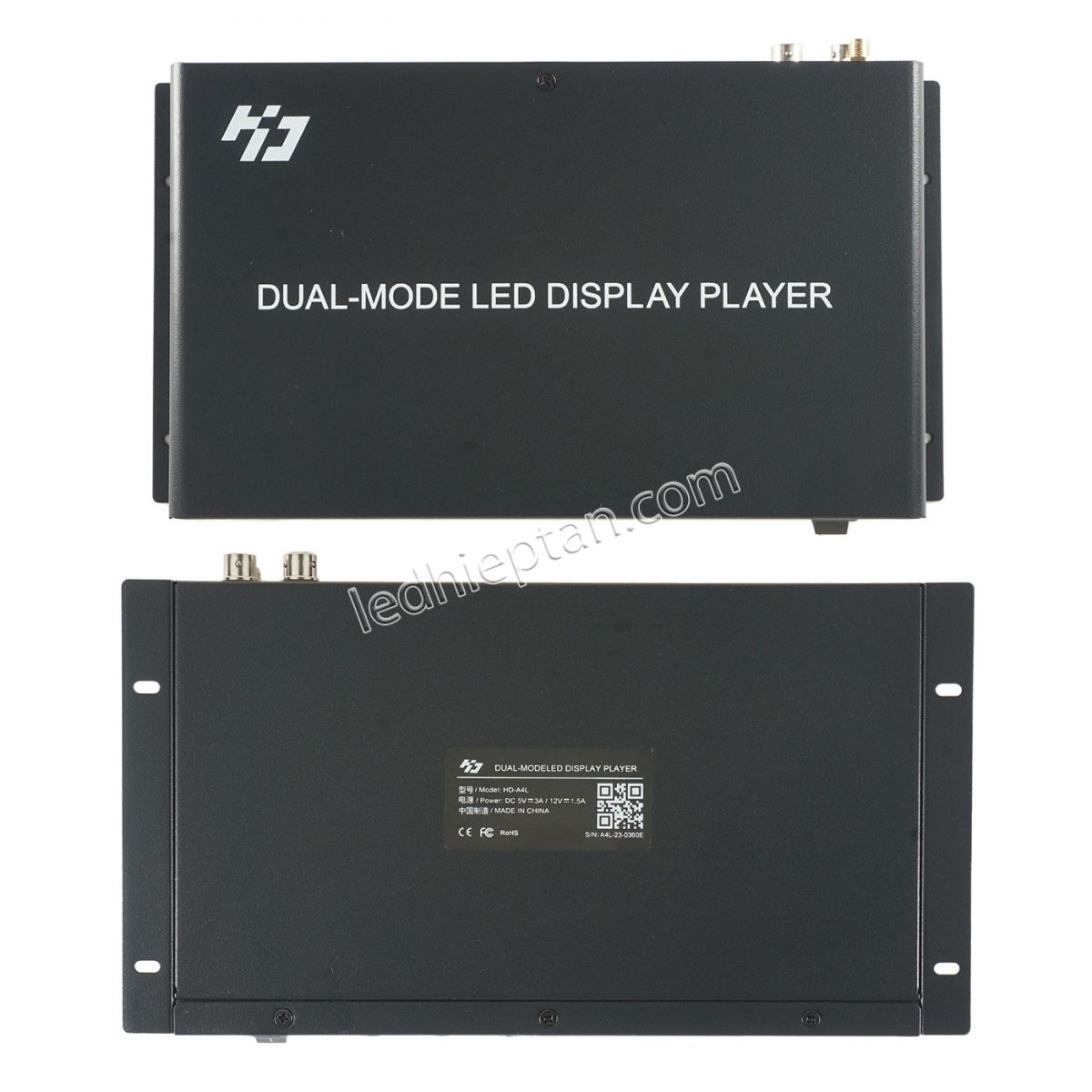

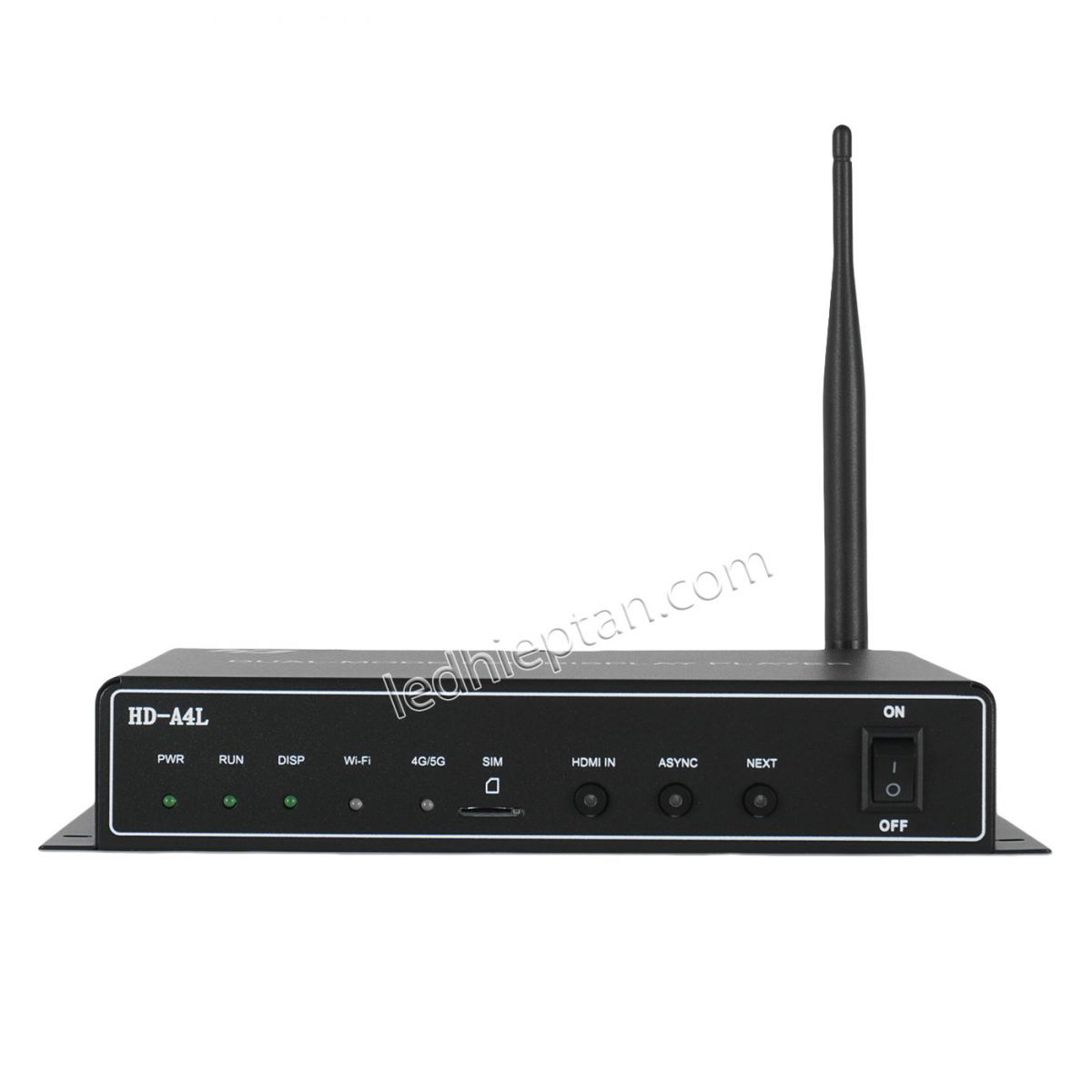

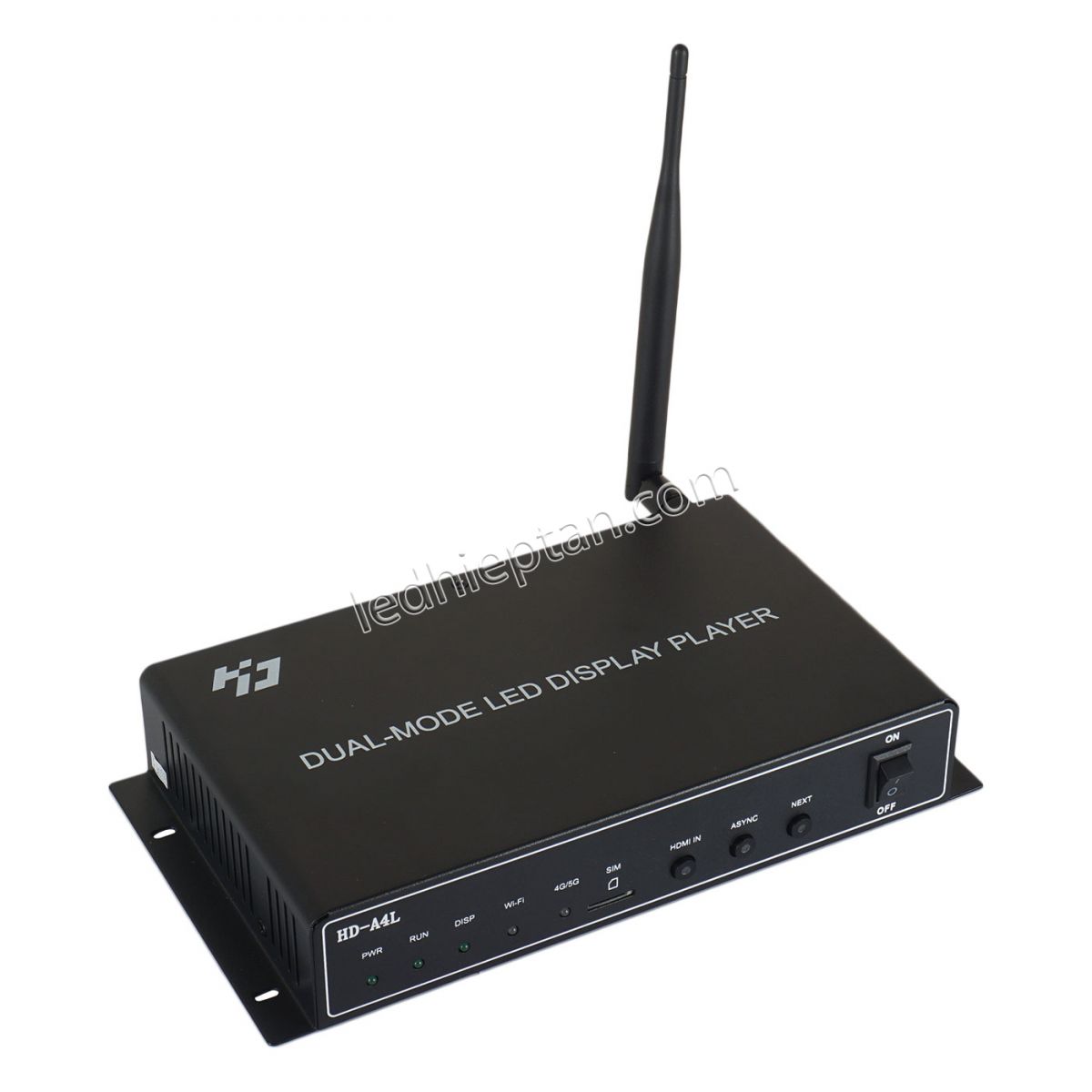

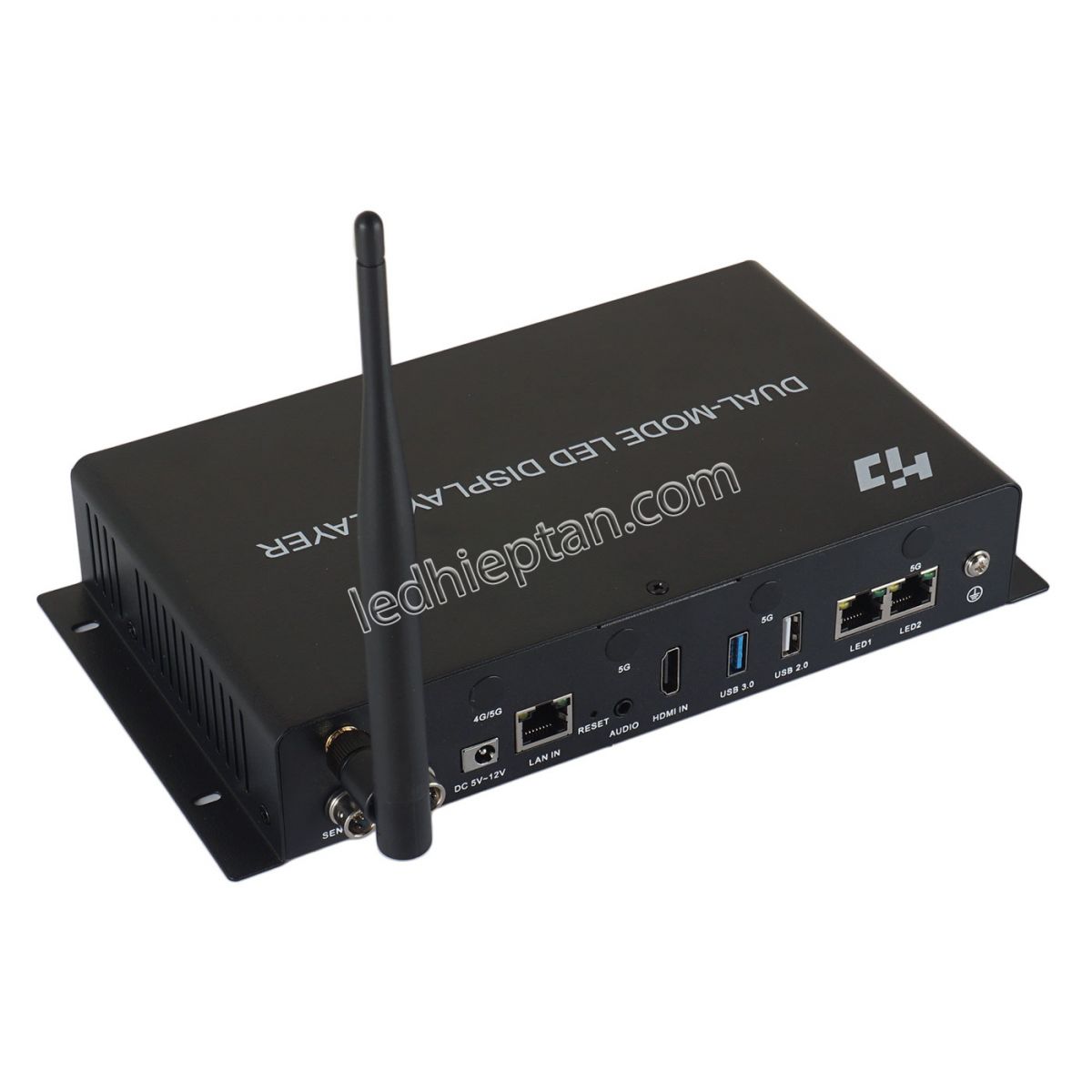

Hình ảnh sản phẩm:
Card HD-A4L
Card HD-A4L
Card HD-A4L
Card HD-A4L
Card HD-A4L
Card HD-A4L
