Card HD-A5L là dòng card ONLINE + OFFLINE hỗ trợ phát video, hình ảnh, GIF, văn bản, tài liệu WPS, bảng, đồng hồ, đồng bộ và các chương trình khác. Nó có nhiều chức năng như phát OFFLINE, phát ONLINE và hỗ trợ điều khiển và phát hành đa thiết bị. Nó có cấu hình tiêu chuẩn của Wi-Fi và hỗ trợ ứng dụng LedArt. Nó cũng hỗ trợ hiển thị màn hình không dây điện thoại di động / máy tính bảng và truy cập vào nền tảng “XiaoHui Cloud”. Nó có khả năng lưu trữ dung lượng giúp phát lại không đồng bộ không lo lắng và hỗ trợ kết nối bên ngoài của các cảm biến giám sát môi trường khác nhau để thực hiện xem dữ liệu giám sát môi trường theo thời gian thực. A5L có hiệu suất phát lại video cao, cơ chế bảo vệ an ninh mạng terminal được thêm vào, hoạt động phần mềm đơn giản, chức năng hoàn chỉnh và hiệu suất chi phí siêu cao. Nó có thể được áp dụng cho các màn hình LED trong các lĩnh vực hiển thị thương mại khác nhau, hiển thị thông minh và các lĩnh vực khác.

Lưu ý: Phiên bản trong bài viết không hỗ trợ 4G

Phần mềm hỗ trợ trên máy tính: HDPlayer
Phần mềm hỗ trợ trên điện thoại: LedArt
Điều khiển trên web: Cloud Platform

Ứng dụng:

Card HD-A5L có thể được sử dụng trong nhiều ứng dụng như quảng cáo, giải trí và hiển thị thông tin.

Tài liệu và video:

Giới thiệu card HD-A5L

Hướng dẫn sử dụng card màn hình hãng HD

Thông số kỹ thuật:

Đặc trưng:

Màn hình hỗ trợ	Tương thích với tấm full màu ngoài trời, trong nhà Hỗ trợ chip thông thường và chip PWM
Phạm vi điều khiển	1.3 tr pixels, ngang tối đa 16.384 điểm ảnh, cao tối đa 4096 điểm ảnh
Phương thức quét	Đang cập nhật
Điện áp hoạt động	5V/12V DC

Lưu ý: giá trị ngang tối đa nghĩa là có thể tăng chiều ngang tối đa đến giá trị này bằng cách giảm chiều cao xuống sao cho vẫn đảm bảo tổng số điểm ảnh không vượt quá phạm vi điều khiển của card. Tương tự với cao tối đa.

Thông số chi tiết:

Chức năng cơ bản	Hiển thị video, hình ảnh, GIF, text, văn bản, đồng hồ, thời gian,… Kết hợp cảm biến để điều khiển từ xa, hiển thị nhiệt độ, độ ẩm, độ sáng,..
Âm thanh đầu ra	Cổng đầu ra âm thanh 2 kênh tiêu chuẩn 3.5mm TRS
Bộ nhớ	RAM 2GB, ROM 16GB, có thể mở rộng bằng USB
Giao tiếp	100/1000 Mbps RJ45, Wi-Fi, 4G(tùy chọn), LAN, USB

Thông số khác:

Công suất tiêu thụ	18W
Nhiệt độ hoạt động	-40℃ ~ 70℃.
Độ ẩm hoạt động	0%RH～80%RH(Không có nước ngưng tụ)
Kháng nước	IP20(không kháng nước)
Phần mềm hệ thống	Hệ điều hành Android 11 Phần mềm ứng dụng đầu cuối Android
Phụ kiện kèm theo	Adapter 12V, ăng ten, dây HDMI

Chế độ điều khiển:

1. Chế độ 1 nút: hỗ trợ Wi-Fi, kết nối cổng mạng, giao diện USB để nạp chương trình

che20do201 2. Kiểm soát cụm, hỗ trợ điều khiển từ xa qua Internet

che20do202-1

3. Phát nội dung ONLINE(đồng bộ), thông qua HDMI, phát lại đồng bộ nội dung với máy tính, camera, TVbox,…

che20do203-1

Mô tả ngoại hình:

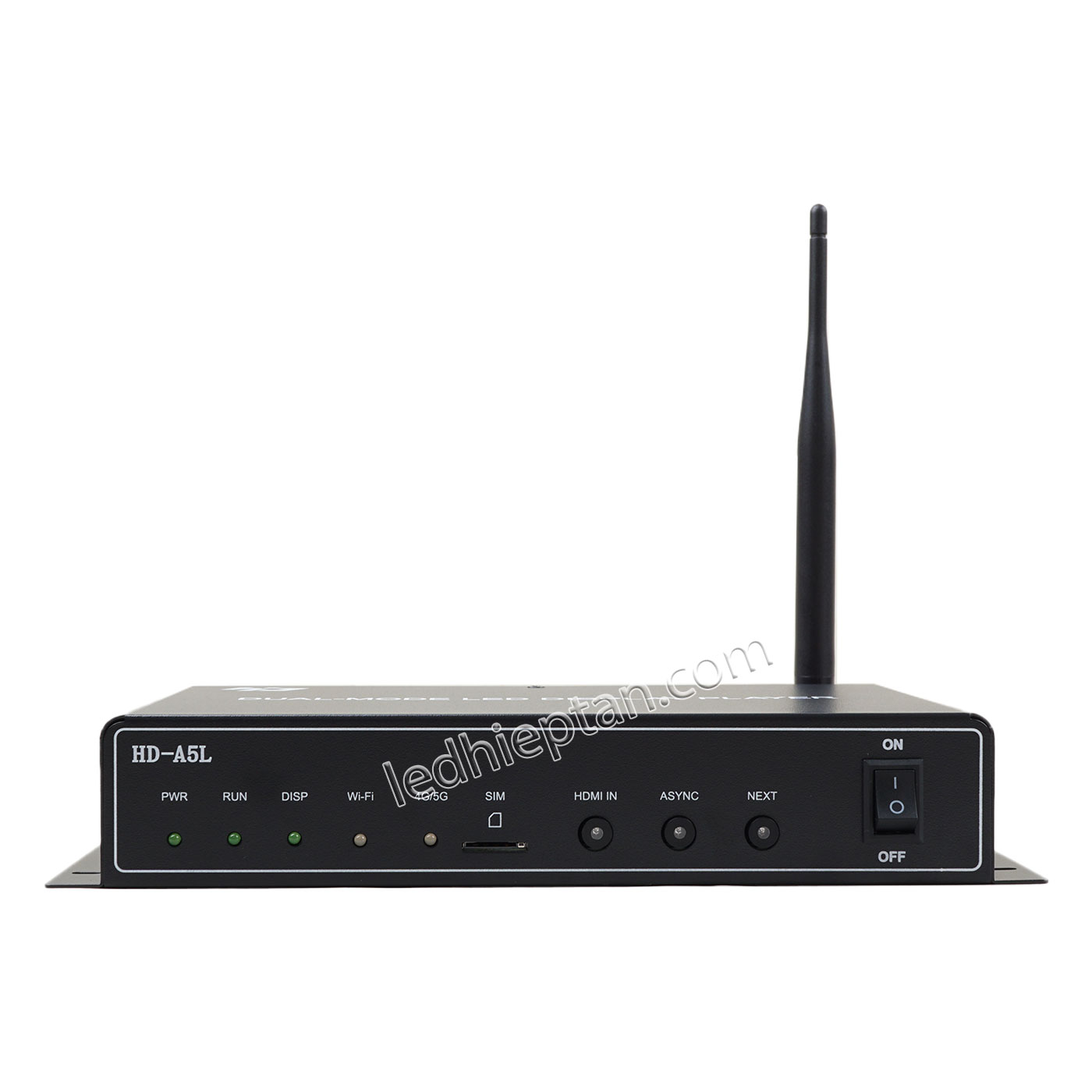

Mặt trước A5L:

mat20truoc

1	Đèn báo hoạt động	PWR: Đèn báo nguồn, đèn xanh luôn sáng, và nguồn đầu vào bình thường RUN: Đèn báo hoạt động thiết bị, đèn xanh nhấp nháy: hệ thống đang chạy bình thường. Đèn xanh luôn bật hoặc tắt: hệ thống đang chạy bất thường DISP: Đèn báo hiển thị, đèn xanh nhấp nháy là hệ thống FPGA đang chạy bình thường, đèn xanh luôn bật hoặc tắt là hệ thống đang chạy bất thường Wi-Fi: Đèn báo không dây, ở chế độ AP, đèn xanh là nhấp nháy; ở chế độ STA, đèn xanh luôn sáng. đèn đỏ đang nhấp nháy, Wi-Fi không bình thường và đèn tắt;cầu Wi-Fi không thể kết nối với máy chủ và đèn vàng luôn sáng 4G: Hiện phiên bản trong bài viết không hỗ trợ 4G
2	Khe cắm thẻ SIM	Phiên bản không hỗ trợ
3	Nút chức năng	HDMI IN: đầu vào tín hiệu HDMI, phát lại ONLINE ASYNC: Chuyển sang chế độ OFFLINE NEXT: chuyển chương trình phát
4	Công tắc nguồn	Điều khiển nguồn của hộp HD-A5L, ON nghĩa là bật nguồn và OFF nghĩa là tắt nguồn

Mặt sau A5L:

mat20sau-1

1	Ăng ten Wi-Fi	Kết nối ăng ten Wi-Fi để tăng cường tín hiệu không dây
2	Cảm biến	Kết nối cảm biến nhiệt độ, độ ẩm, độ sáng, tốc độ gió, hướng gió, tiếng ồn, P2.5, P10, CO2 và các loại cảm biến khác
3	Ăng ten 4G/5G	Phiên bản không hỗ trợ
4	Cấp nguồn	5V 3A, 12V 1.5A
5	Cổng mạng đầu vào	Cổng mạng đầu vào gigabit, kết nối máy tính để sửa lỗi và nạp chương trình, có thể kết nối LAN hoặc Internet
6	Reset	Lỗ cắm kim để reset
7	Âm thanh đầu ra	Cổng đầu ra âm thanh 2 kênh tiêu chuẩn 3.5mm TRS
8	HDMI	HDMI IN: Giao diện đầu vào tín hiệu đồng bộ HDMI, hỗ trợ mở rộng thích ứng
9	USB	USB: USB3.0 để cập nhật chương trình, chèn chương trình hoặc mở rộng bộ nhớ OTG: Dùng cho sửa lỗi hoặc nâng cấp firmware(mặc định là tính năng USB2.0)
10	Cổng mạng đầu ra	Cổng mạng đầu ra gigabit, kết nối với các card thu HD-R xếp tầng
11	Dây nối đất	Cổng kết nối dây nối đất
