Card HD-C16C WiFi, là dòng card OFFLINE điều khiển LED hỗ trợ quản lý không dây bằng APP di động. Điều khiển từ xa qua web đám mây, chức năng chuyển tiếp bằng điều khiển, cho ra hình ảnh, video chất lượng HD 60Hz và hỗ trợ kiểm soát 204,800 điểm ảnh.
Phần mềm hỗ trợ trên máy tính: HDPlayer
Phần mềm hỗ trợ trên ĐTDĐ: LedArt
Điều khiển qua internet: HD Cloud Platform
HD-C16C Wifi tích hợp chức năng card phát và 1 card thu 10 cổng HUB75E, có thể dùng như 1 băng cassette với một màn hình nhỏ, cũng có thể thêm card thu phiên bản HD-R để điều khiển màn hình lớn hơn
Ứng dụng:
Card HD-C16C WiFi có thể được sử dụng trong nhiều ứng dụng như quảng cáo và hiển thị thông tin.
Tài liệu và video:
Hướng dẫn làm màn hình chữ thập với card HD-C16C
Hướng dẫn sử dụng card màn hình hãng HD
Thông số kỹ thuật:
Đặc trưng:
| Màn hình hỗ trợ | Tương thích với tấm full màu ngoài trời, trong nhà Hỗ trợ chip thông thường và chip PWM |
| Phạm vi điều khiển | 204.800 pixel, 640*320, ngang tối đa 8192, cao tối đa 1024 |
| Phương thức quét | Hỗ trợ từ tĩnh đến 1/64 |
| Điện áp hoạt động | 5V |
Lưu ý: giá trị ngang tối đa nghĩa là có thể tăng chiều ngang tối đa đến giá trị này bằng cách giảm chiều cao xuống sao cho vẫn đảm bảo tổng số điểm ảnh không vượt quá phạm vi điều khiển của card. Tương tự với cao tối đa.
Thông số chi tiết:
| Chức năng cơ bản | Hiển thị video, hình ảnh, GIF, text, văn bản, đồng hồ, thời gian,… Kết hợp cảm biến để điều khiển từ xa, hiển thị nhiệt độ, độ ẩm, độ sáng,.. |
| Âm thanh đầu ra | Âm thanh đa chiều |
| Bộ nhớ | 4G, có thể mở rộng bằng đĩa U |
| Giao tiếp | LAN, 4G(phiên bản trong bài viết không hỗ trợ), Wi-Fi, USB |
Thông số khác:
| Thang màu xám | 256-65536 |
| Định dạng video | Hỗ trợ giải mã phần cứng video 1080P HD, truyền trực tiếp, không cần chờ chuyển mã Tốc độ khung hình đầu ra 60Hz Hỗ trợ các định dạng AVI, WMV, MP4, 3GP, ASF, MPG, FLV, F4V, MKV, MOV, DAT, VOB, TRP, TS, WEBM,… |
| Định dạng hình ảnh | Hỗ trợ các định dạng BMP, GIF, JPG, PNG, PBM, PGM, PPM, XPM, XBM,… |
| Text | Biên tập văn bản, hình ảnh, Word, Txt, Rtf, Html,… |
| Tài liệu | DOC, DOCX, XLSX, XLS, PPT, PPTX,… Định dạng Office2007Document |
| Thời gian | Đồng hồ kim cổ điển, đồng hồ điện tử và đồng hồ với hình nền |
| Nhiệt độ làm việc | -20℃ – 80℃ |
| Phụ kiện kèm theo | Ăng ten |
| Trọng lượng | 182g/mạch |
Chế độ điều khiển:

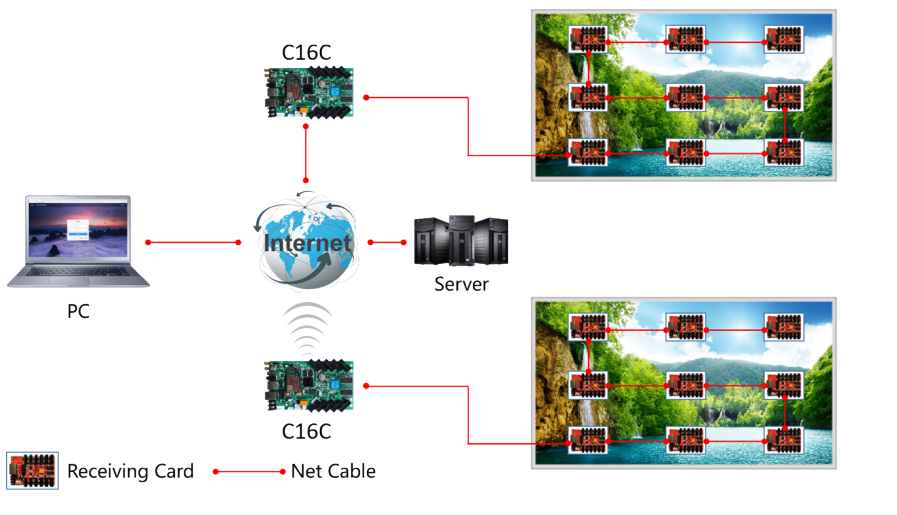

1. Điều khiển thông qua internet: Card có thể kết nối với Internet thông qua 4G (tùy chọn), kết nối cáp mạng, hoặc cầu Wi-Fi

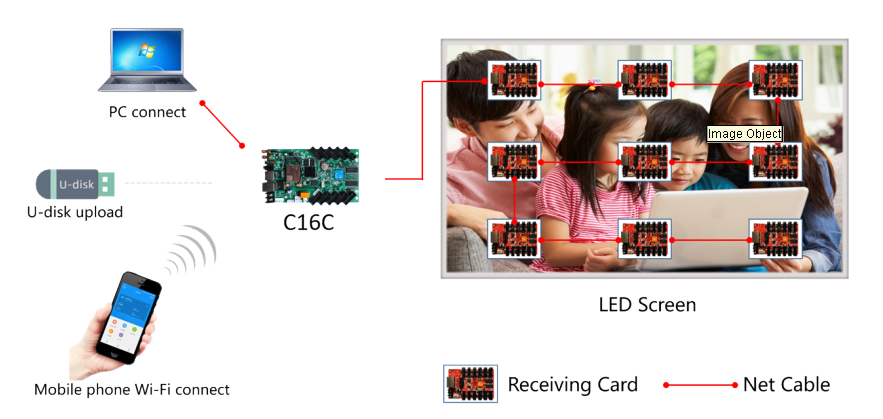

2. Điều khiển 1 đối 1 OFFLINE: cập nhật chương trình bằng kết nối cáp mạng, kết nối Wifi hoặc ổ đĩa flash USB. Điều khiển cụm LAN có thể kết nối với mạng LAN bởi cáp mạng hoặc cầu WIFI.

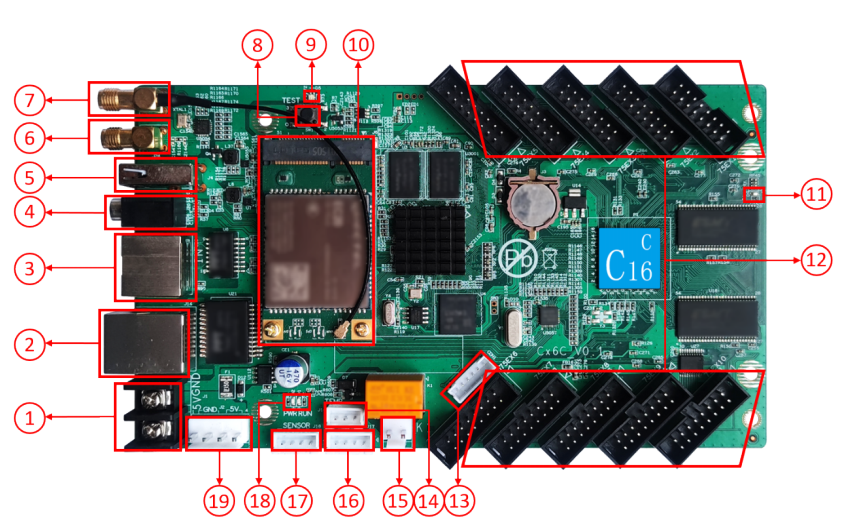

Giao diện phần cứng:
1. Cổng nguồn cung cấp: kết nối cung cấp nguồn 5V DC
2. Cổng mạng đầu ra: cổng mạng 1Gbps, kết nối card thu
3. Cổng mạng đầu vào: kết nối với máy tính hoặc bộ định tuyến
4. Cổng ra âm thanh: Hỗ trợ video âm thanh đa chiều
5. Cổng USB: kết nối thiết bị USB, ví dụ như U-disk, ổ cứng di động,…
6. Cổng kết nối ăn ten Wi-Fi: kết nối với ăn ten Wi-Fi bên ngoài
7. cổng kết nối ăn tên mạng 4G: kết nối với ăn ten 4G bên ngoài
8. Nút kiểm tra: kiểm tra màn hình LED
9. Đèn báo 4G: hiển thị trạng thái mạng 4G
10. Cổng PCIE mini: kết nối với module mạng 4G bằng điều khiển đám mây(không bắt buộc)
11. Đèn báo: nhấp nháy khi đang trong trạng thái làm việc
12. Cổng HUB75E: kết nối với module LED bằng cáp dẹt
13. Giao diện dành riêng, không có định nghĩa
14. Cổng kết nối cảm biến nhiệt độ: kết nối với cảm biến nhiệt độ và hiển thị giá trị theo thời gian thực
15. Cổng kết nối điều khiển rơ le: cổng kết nối cung cấp nguồn cho rơ le
16. Cổng GPS: kết nối module GPS
17. Cổng cảm biết: kết nối dụng cụ cảm biến S108 và S208
18. Điều khiển đèn báo trạng thái làm việc: PWR là đèn nguồn cho trạng thái cung cấp điện, khi làm việc bình thường, đèn luôn sáng, RUN là đèn chạy, khi làm việc bình
thường, đèn sẽ nhấp nháy.
19. Giao diện nguồn điện chống sai: giao diện nguồn 5V DC, thiết kế chống sai, cùng chức năng với “1”
Ghi chú: Do thiết kế mô-đun của một số phụ kiện của card điều khiển, sản phẩm thực tế và hình ảnh đặc điểm kỹ thuật có thể khác nhau(ví dụ 10)

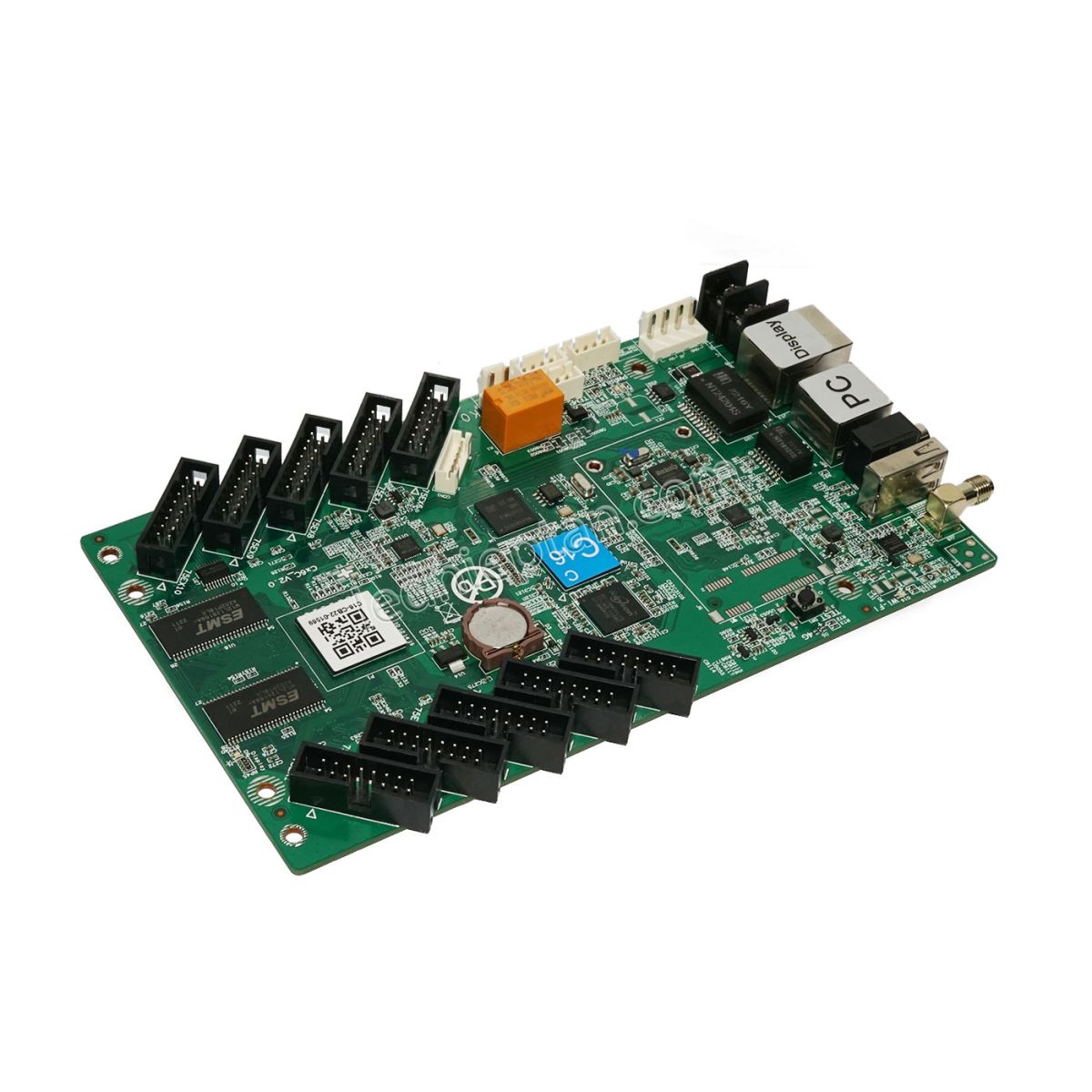

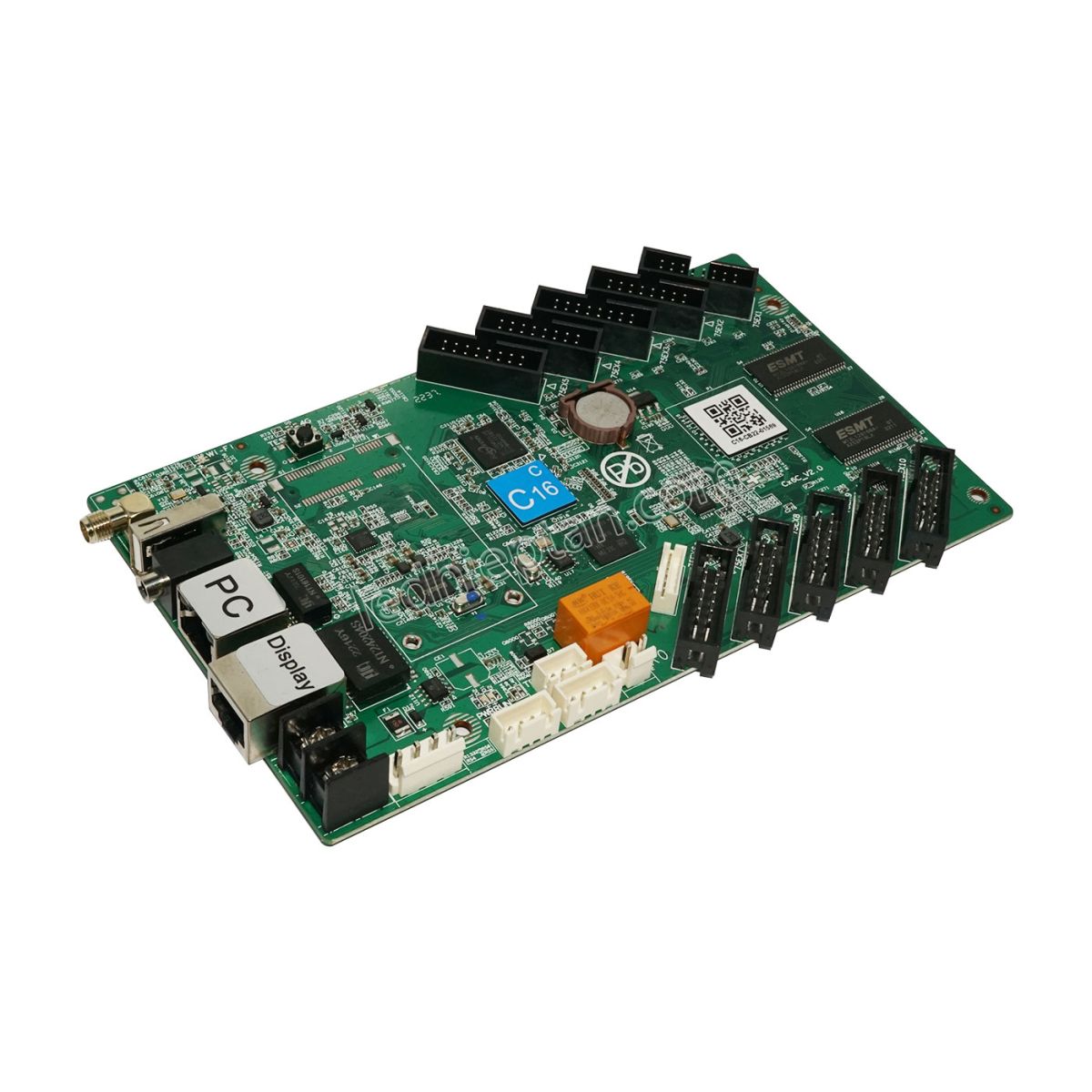

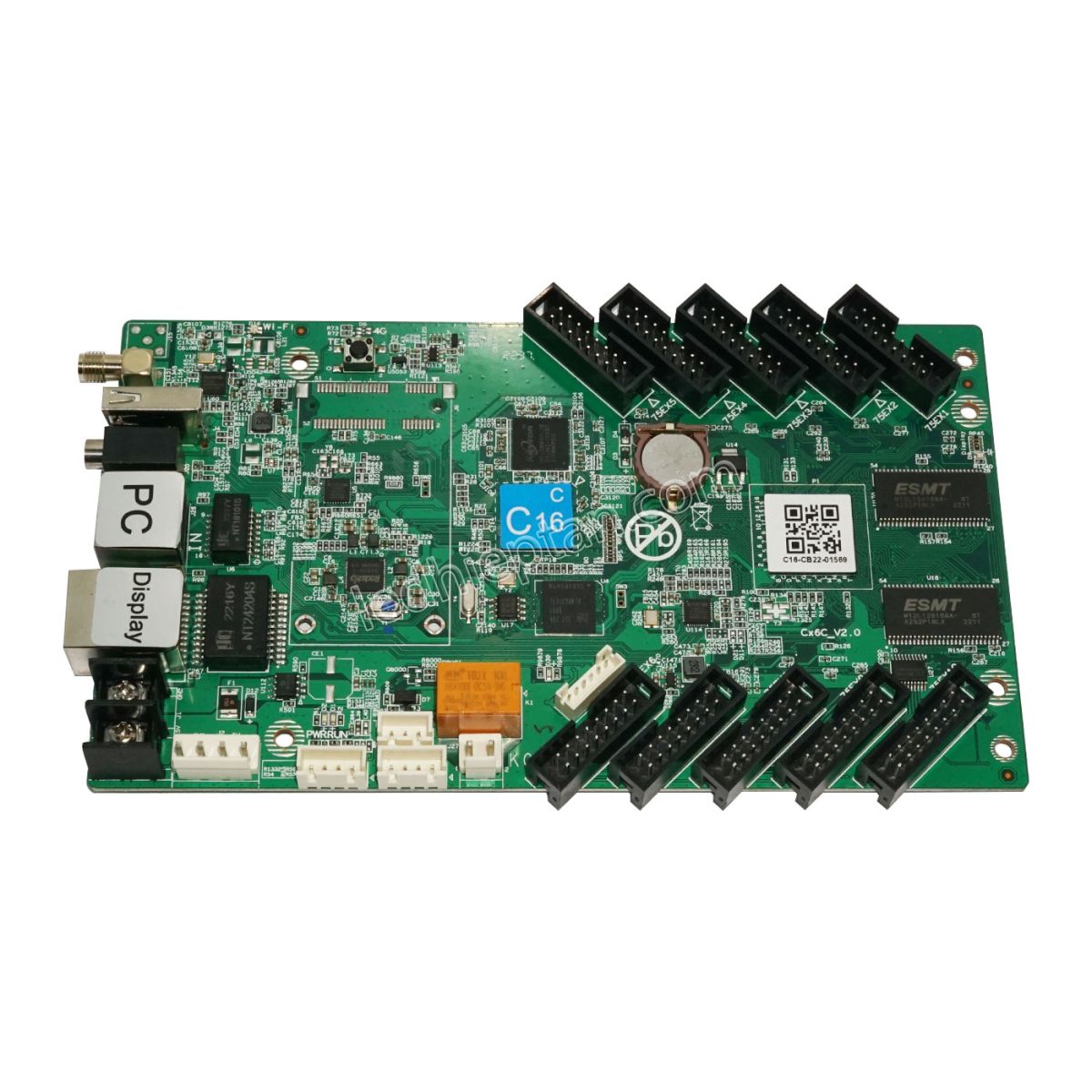

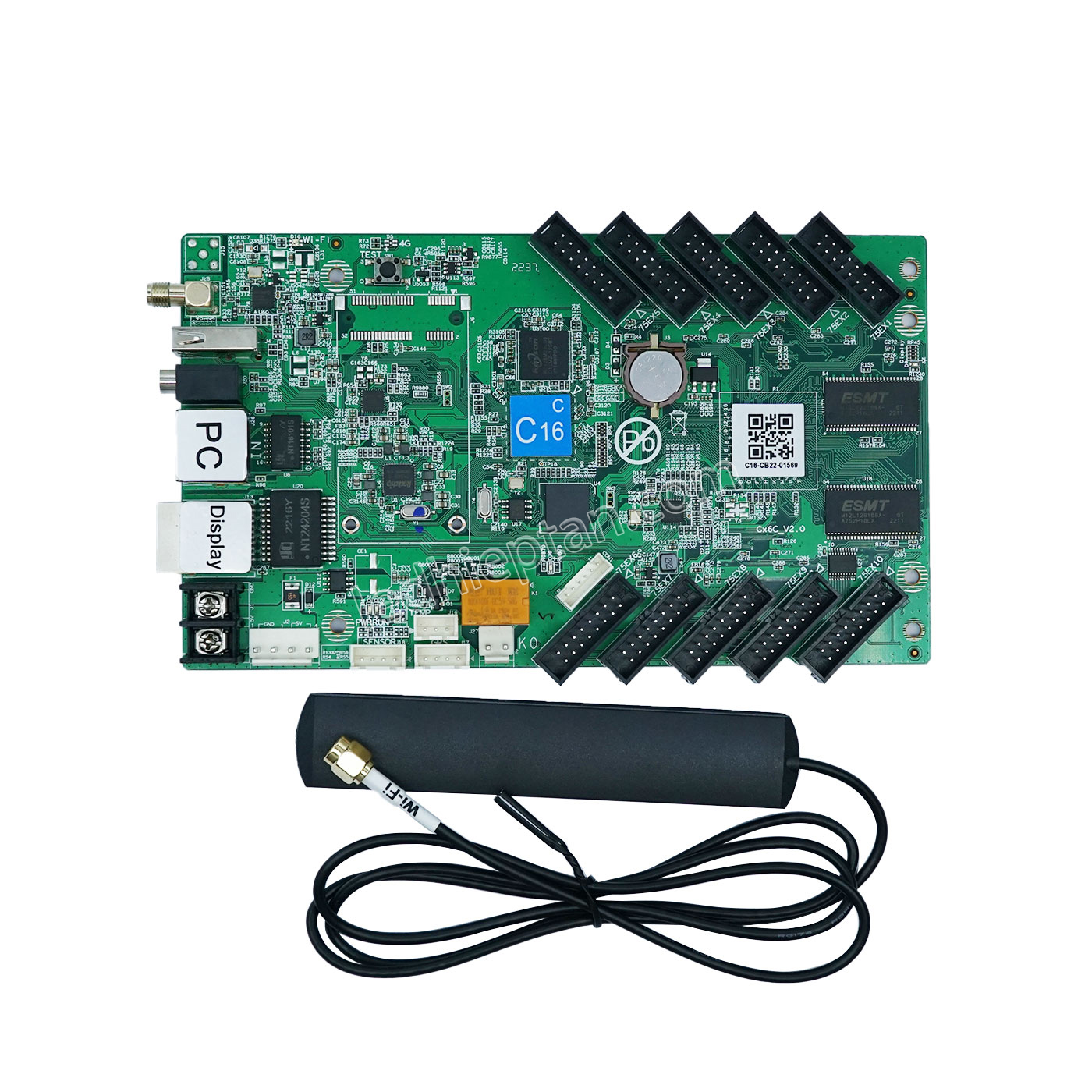

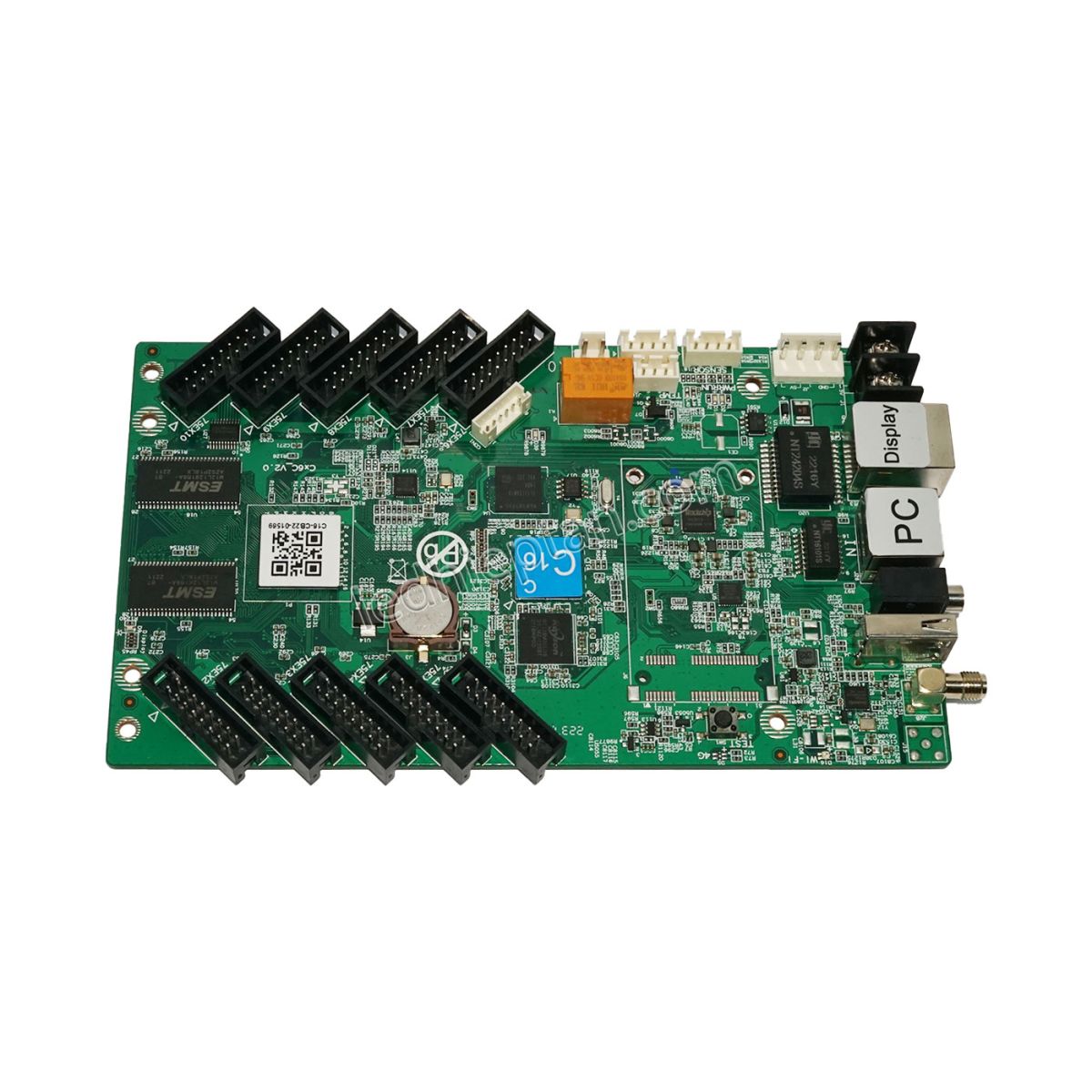

Hình ảnh sản phẩm:

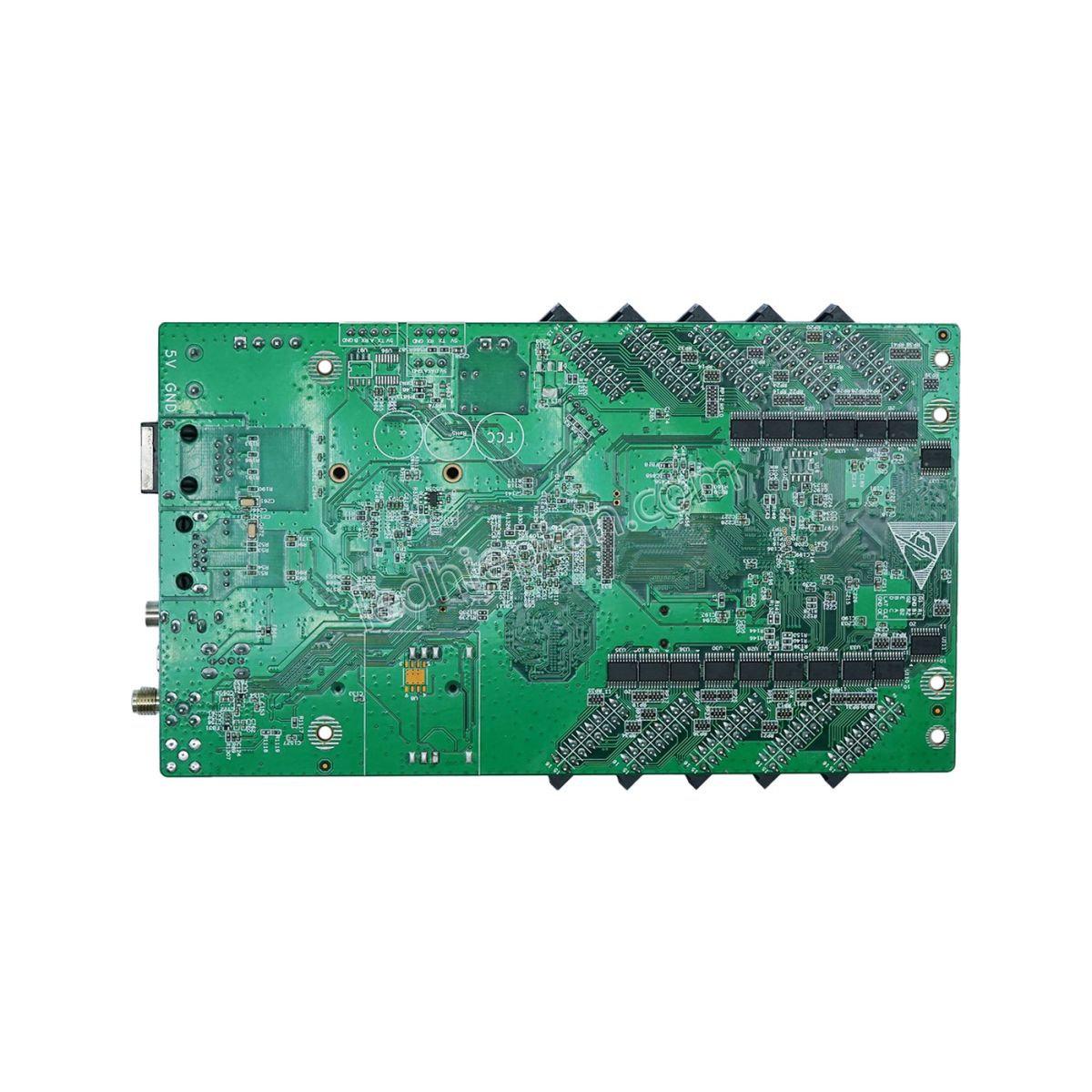

Card HD-C16C WiFi
Card HD-C16C WiFi
Card HD-C16C WiFi
Card HD-C16C WiFi
Card HD-C16C WiFi
Card HD-C16C WiFi
