Card HD-D15 là card OFFLINE hỗ trợ điều khiển bằng app điện thoại, điều khiển từ xa qua web và chạy video HD OFFLINE.
Phần mềm hỗ trợ trên máy tính: HDPlayer
Phần mềm hỗ trợ trên ĐTDĐ: LedArt
Điều khiển qua internet: HD Cloud Platform
Card HD-D15 có thể chạy OFFLINE với 4GB không gian lưu trữ trên bo mạch
Lưu ý: Phiên bản D15 trong bài viết không có WiFi, để sử dụng LedArt, bạn cần kết nối card D15 với router WiFi, sử dụng điện thoại kết nối với WiFi đó và điều khiển. Chi tiết cách thực hiện bạn có thể xem video trong bài viết.
Ứng dụng:
Card HD-D15 có thể được sử dụng trong nhiều ứng dụng như quảng cáo, giải trí và hiển thị thông tin.
Thông số kỹ thuật:
Đặc trưng:
| Màn hình hỗ trợ | Tương thích với tấm full màu ngoài trời, trong nhà |
| Phạm vi điều khiển | 40.960 pixels, 640*64, ngang tối đa 640, cao tối đa 128 |
| Phương thức quét | hỗ trợ từ tĩnh đến 1/64 |
| Điện áp hoạt động | 5V |
Lưu ý: giá trị ngang tối đa nghĩa là có thể tăng chiều ngang tối đa đến giá trị này bằng cách giảm chiều cao xuống sao cho vẫn đảm bảo tổng số điểm ảnh không vượt quá phạm vi điều khiển của card. Tương tự với cao tối đa.
Thông số chi tiết:
| Chức năng cơ bản | Hiển thị video, hình ảnh, GIF, text, văn bản, đồng hồ, thời gian,… Kết hợp cảm biến hiển thị nhiệt độ |
| Âm thanh đầu ra | Không hỗ trợ |
| Bộ nhớ | 4G, có thể mở rộng bằng đĩa U |
| Giao tiếp | U-disk, Wi-Fi(phiên bản trong bài viết không hỗ trợ), LAN,3G/4G(phiên bản trong bài viết không hỗ trợ) |
Thông số khác:
| Thang màu xám | 256-65536 |
| Định dạng video | Hỗ trợ giải mã phần cứng video 720P, truyền trực tiếp, không cần chờ chuyển mã Tốc độ khung hình đầu ra 60Hz Hỗ trợ các định dạng AVI, WMV, MP4, 3GP, ASF, MPG, FLV, F4V, MKV, MOV, DAT, VOB, TRP, TS, WEBM,… |
| Định dạng hình ảnh | Hỗ trợ các định dạng BMP, GIF, JPG, PNG, PBM, PGM, PPM, XPM, XBM,… |
| Text | Biên tập văn bản, hình ảnh,… |
| Tài liệu | DOC, DOCX, XLSX, XLS, PPT, PPTX,… Định dạng Office2007Document |
| Thời gian | Đồng hồ kim cổ điển, đồng hồ điện tử và đồng hồ với hình nền |
| Nhiệt độ làm việc | -20℃ – 80℃ |
Chế độ điều khiển:

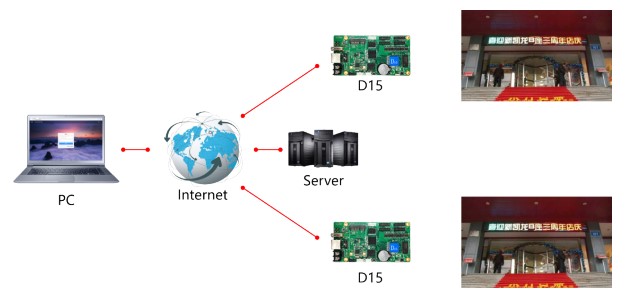

1. Sơ đồ quản lý cụm internet:

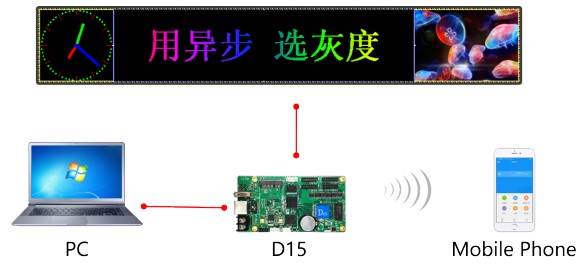

2. Card điều khiển có thể được kết nối trực tiếp với máy tính hoặc Wi-Fi(tùy chọn) để cập nhật chương trình:
3. D15 hỗ trợ cập nhật chương trình bằng U-Disk hoặc ổ cứng có thể tháo rời

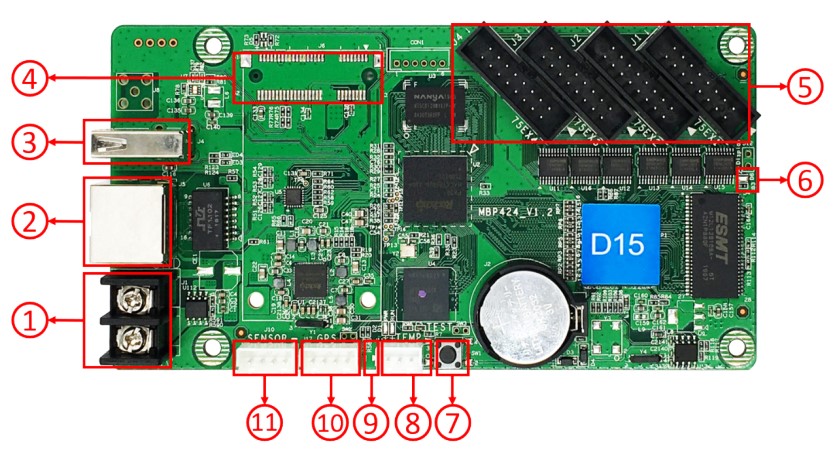

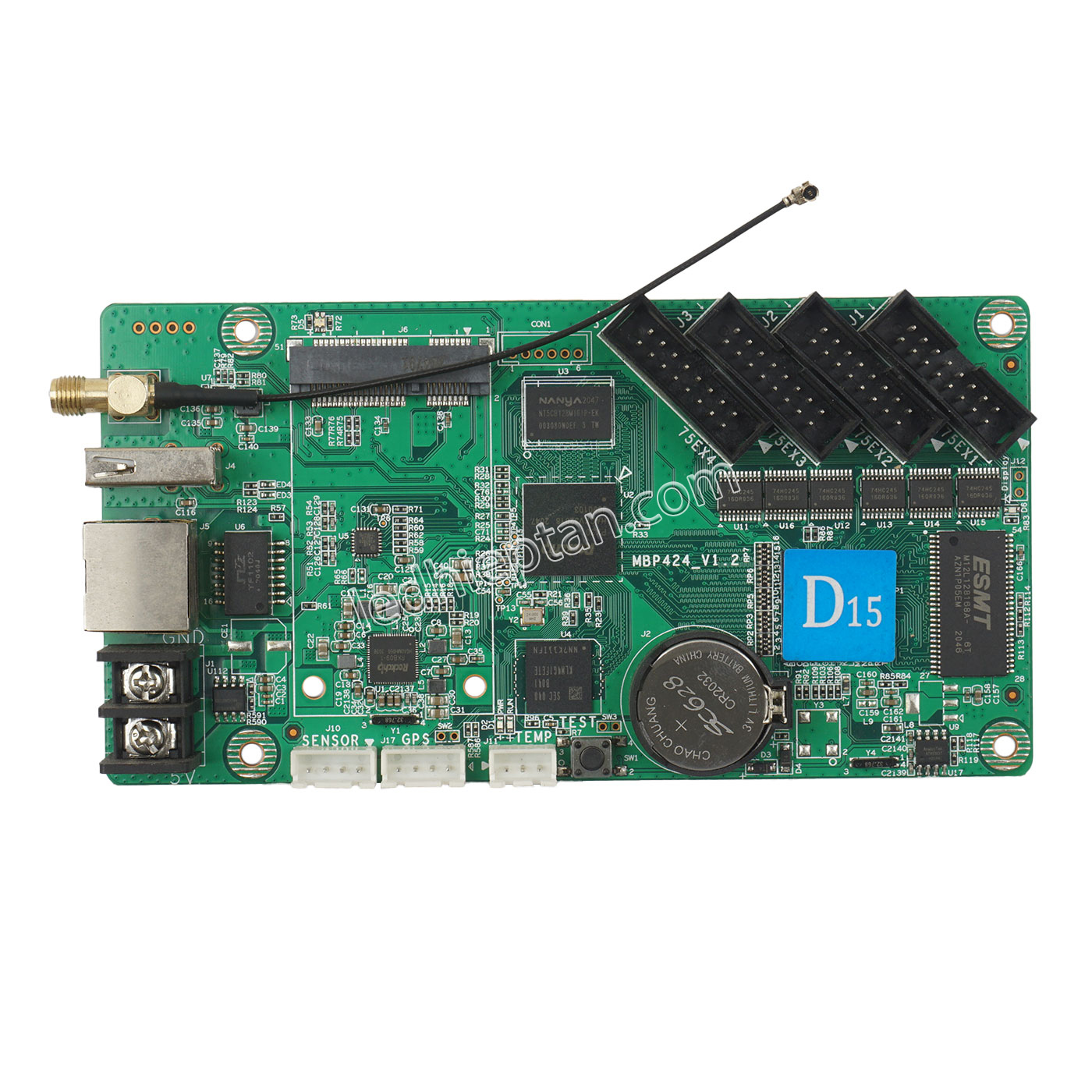

Giao diện phần cứng:
1. Nguồn 5V
2. Cổng mạng RJ45, và cổng mạng máy tính, bộ định tuyến hoặc công tắc kết nối với trạng thái hoạt động bình thường là đèn màu cam luôn sáng, đèn màu xanh lá cây nhấp nháy
3. Cổng USB, kết nối với thiết bị USB để cập nhật chương trình, ví dụ như U-disk, ổ cứng di động,…
4. Cổng MINI PCIE: kết nối module 3G/4G hoặc module Wi-Fi(tùy chọn), ở phía sau để chèn 1 thẻ SIM
5. Cổng HUB75E: kết nối màn hình LED bằng dây cáp
6. Đèn hiển thị(Display), nhấp nháy khi ở trạng thái làm việc bình thường
7. Nút kiểm tra: kiểm tra độ sáng và độ tương phản của màn hình hiển thị
8. Cổng cảm biến nhiệt độ: để kết nối với cảm biến nhiệt độ
9. Đèn nguồn và đèn running: D1 là đèn running, D2 là đèn nguồn, trạng thái làm việc binh thường: đèn nguồn luôn sáng, đèn run nhấp nháy
10. Cổng GPS: kết nối với module GPS, sử dụng để chỉnh sửa thời gian và vị trí cố định
11. Cổng cảm biến: kết nối với cảm biến bên ngoài
Ghi chú: Do thiết kế mô-đun của một số phụ kiện của card điều khiển, sản phẩm thực tế và hình ảnh đặc điểm kỹ thuật có thể khác nhau
Hình ảnh sản phẩm:

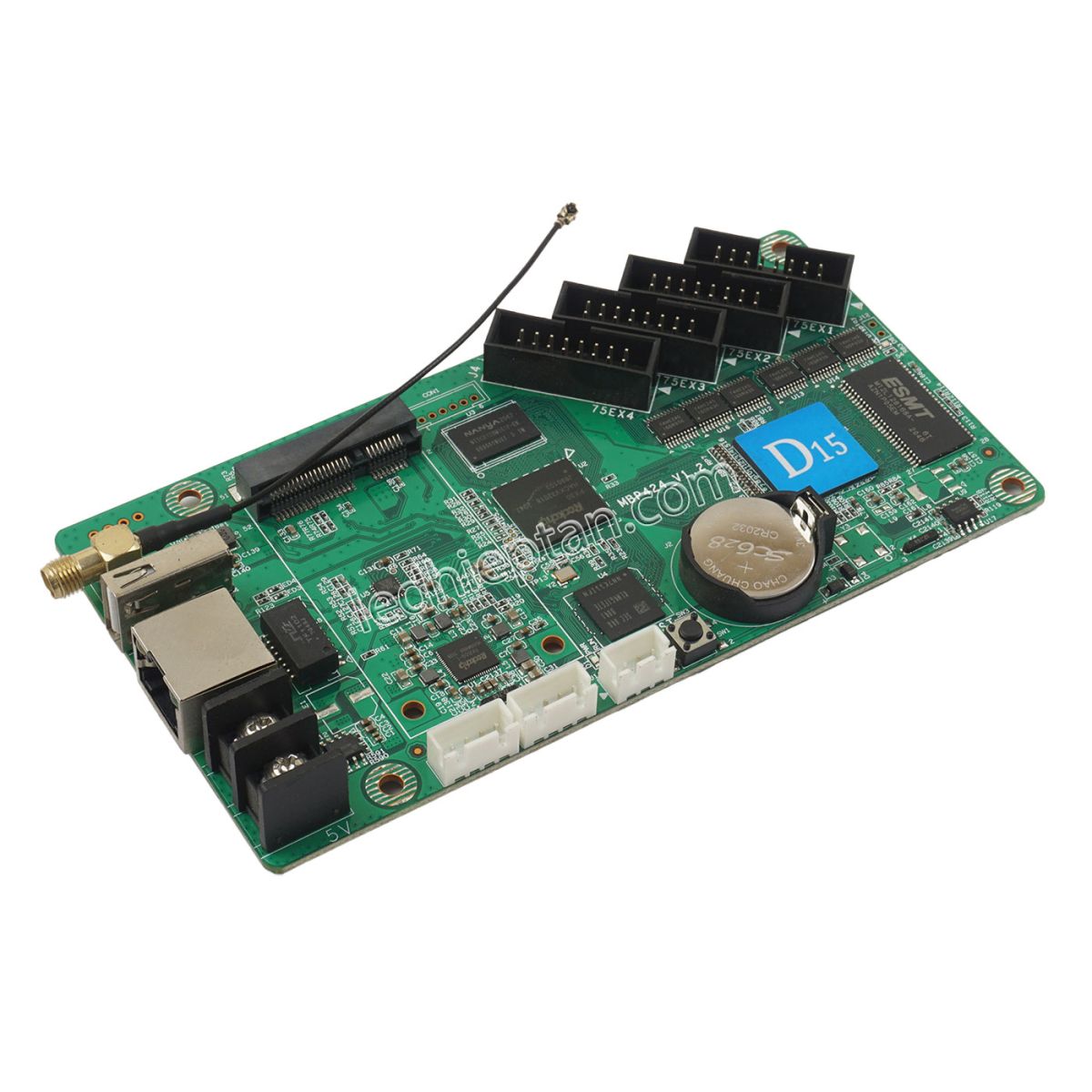

Card HD-D15

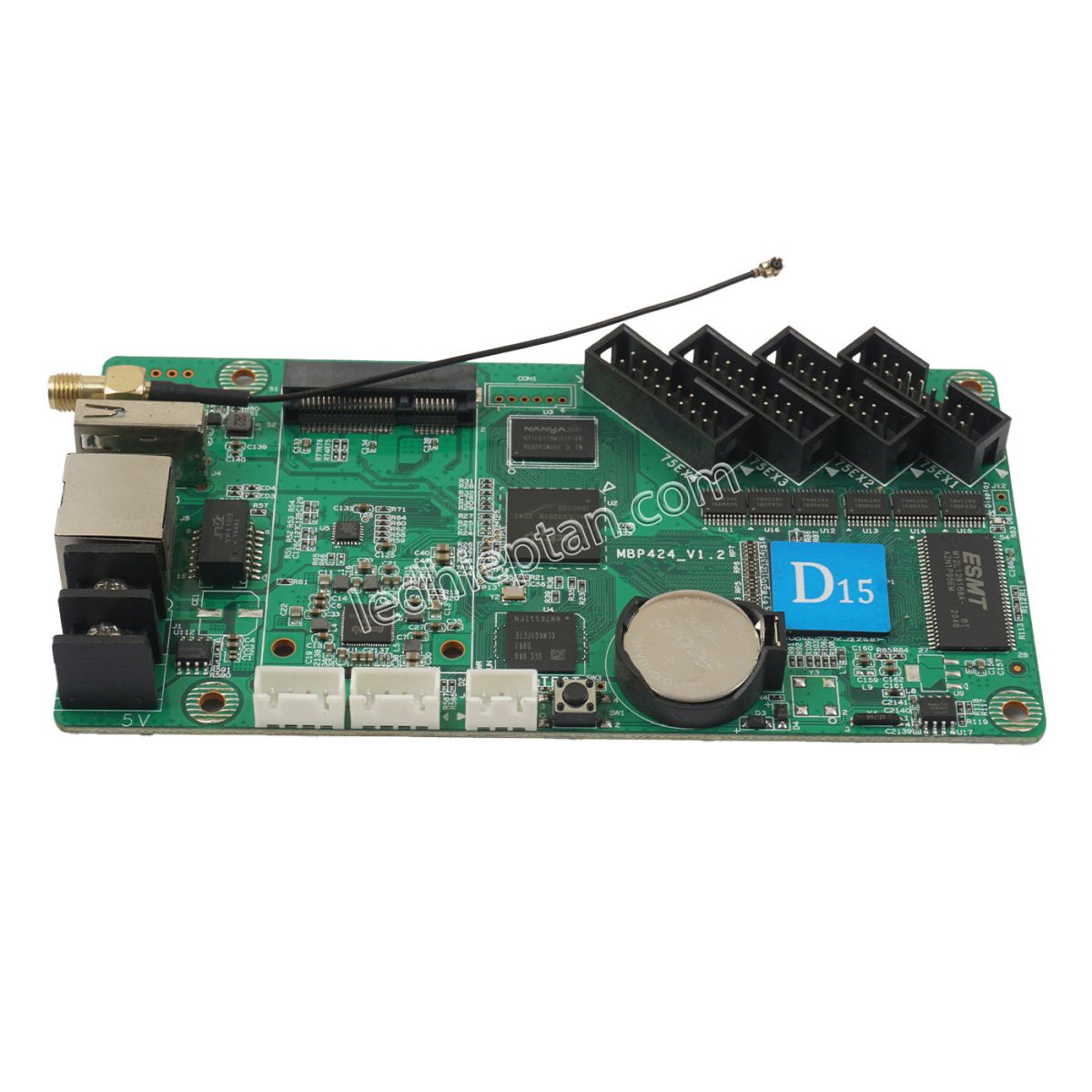

Card HD-D15

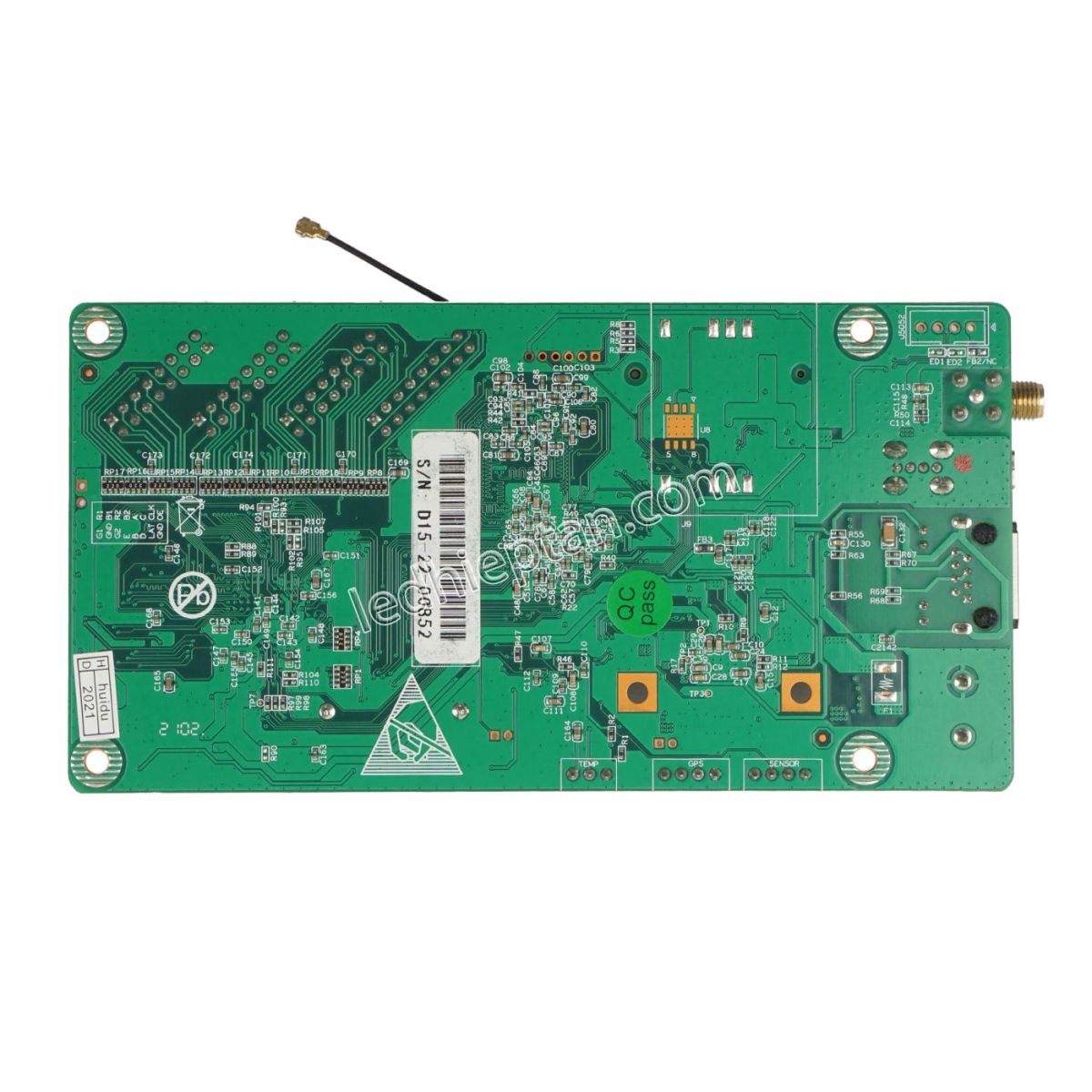

Card HD-D15

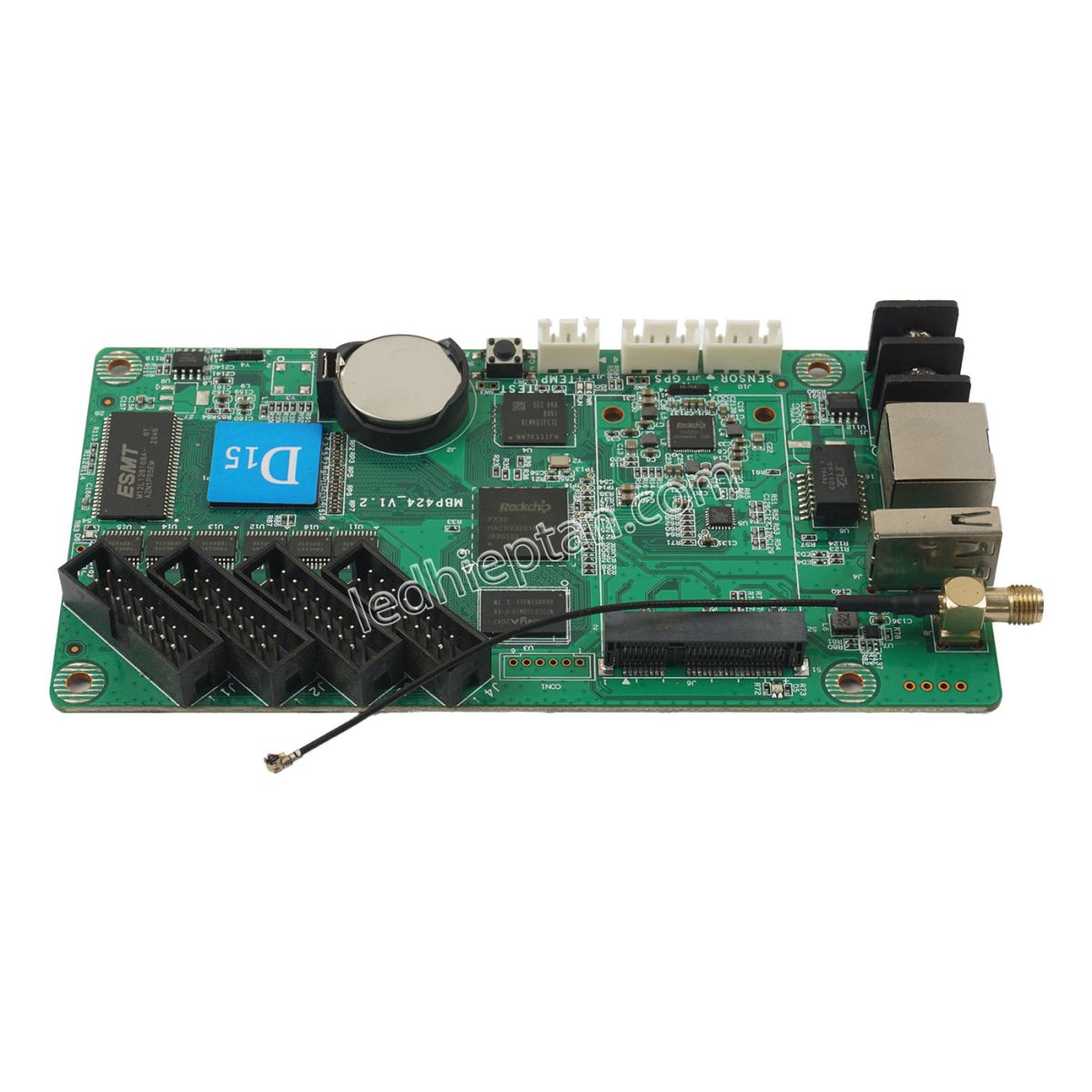

Card HD-D15

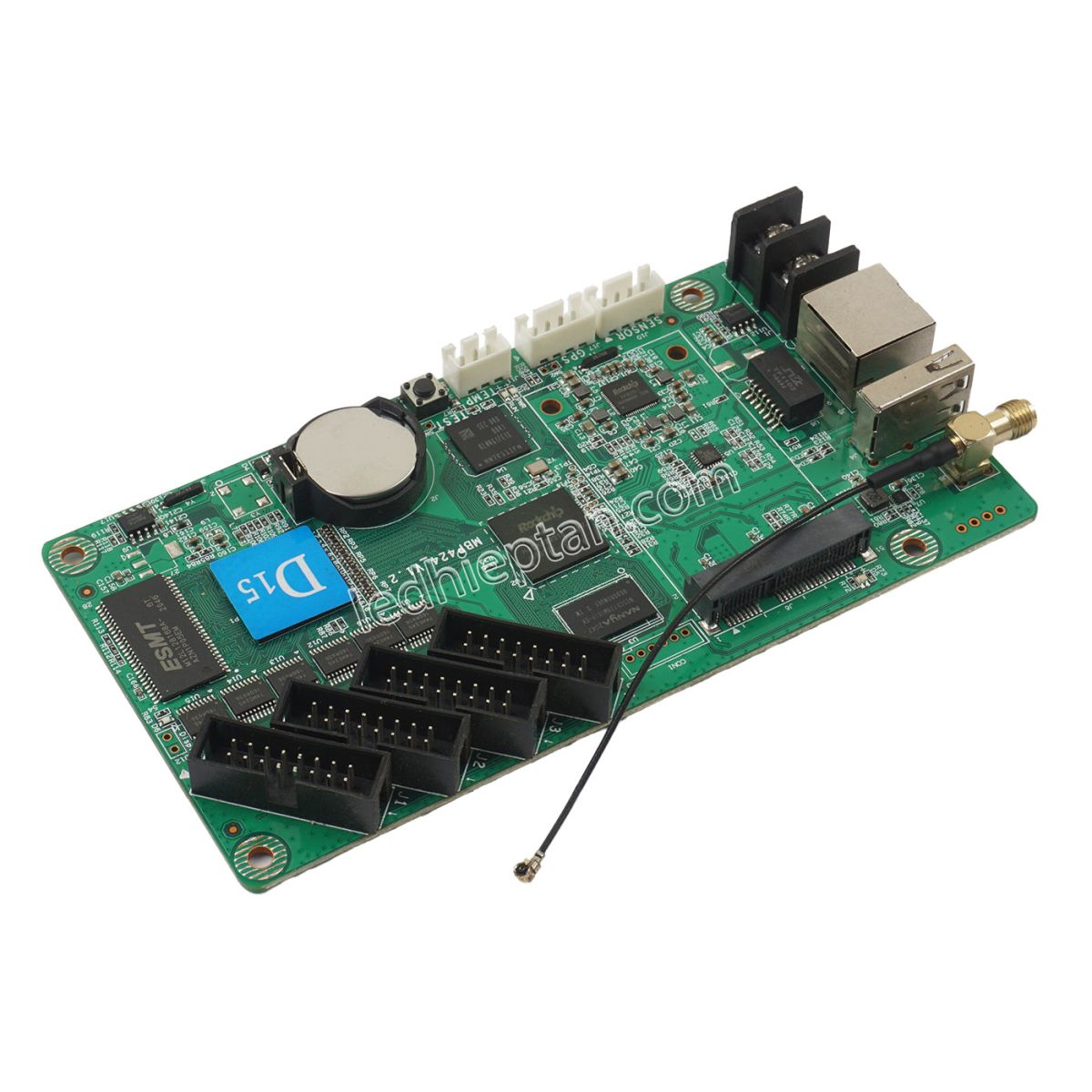

Card HD-D15
Card HD-D15
