Card HD-D16 Wifi là dòng card OFFLINE điều khiển hiển thị LED cho màn hình bảng hiệu, màn hình ô tô và các loại màn hình kích thước nhỏ đủ màu. Nó được trang bị module Wi-Fi, hỗ trợ điều khiển bằng APP di động và internet điều khiển cụm từ xa.

Phần mềm hỗ trợ trên máy tính: HDPlayer
Phần mềm hỗ trợ trên ĐTDĐ: LedArt
Điều khiển qua internet: HD Cloud Platform

HD-D16 có thể chơi ngoại tuyến với không gian lưu trữ 4GB trên bo mạch để lưu trữ các tệp chương trình

Ứng dụng:

Card HD-D16 Wifi có thể được sử dụng trong nhiều ứng dụng như quảng cáo, giải trí và hiển thị thông tin.

Thông số kỹ thuật:

Đặc trưng:

Màn hình hỗ trợ	Tương thích với tấm full màu ngoài trời, trong nhà Hỗ trợ chip thông thường và chip PWM
Phạm vi điều khiển	65.536 pixels, 1024*64, ngang tối đa 1024, cao tối đa 256
Phương thức quét	hỗ trợ từ tĩnh đến 1/64
Điện áp hoạt động	5V

Lưu ý: giá trị ngang tối đa nghĩa là có thể tăng chiều ngang tối đa đến giá trị này bằng cách giảm chiều cao xuống sao cho vẫn đảm bảo tổng số điểm ảnh không vượt quá phạm vi điều khiển của card. Tương tự với cao tối đa.

Thông số chi tiết:

Chức năng cơ bản	Hiển thị video, hình ảnh, GIF, text, văn bản, đồng hồ, thời gian,… Kết hợp cảm biến để điều khiển từ xa, hiển thị nhiệt độ, độ ẩm, độ sáng,..
Âm thanh đầu ra	Không hỗ trợ
Bộ nhớ	4G, có thể mở rộng bằng đĩa U
Giao tiếp	LAN, 4G(phiên bản trong bài viết không hỗ trợ), Wi-Fi, USB

Thông số khác:

Thang màu xám	256-65536
Định dạng video	Hỗ trợ giải mã phần cứng video 720P, truyền trực tiếp, không cần chờ chuyển mã Tốc độ khung hình đầu ra 60Hz Hỗ trợ các định dạng AVI, WMV, MP4, 3GP, ASF, MPG, FLV, F4V, MKV, MOV, DAT, VOB, TRP, TS, WEBM,…
Định dạng hình ảnh	Hỗ trợ các định dạng BMP, JPG, GPEG, PNG,…
Text	Biên tập văn bản, hình ảnh
Tài liệu	DOC, DOCX, XLSX, XLS, PPT, PPTX,… Định dạng Office2007Document
Thời gian	Đồng hồ kim cổ điển, đồng hồ điện tử và đồng hồ với hình nền
Nhiệt độ làm việc	-20℃ – 80℃
Trọng lượng	110g/cái

Chế độ điều khiển:

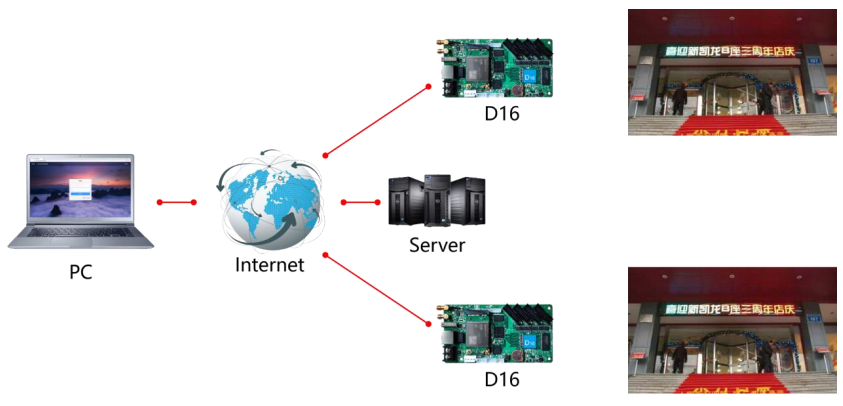

1. Sơ đồ quản lý cụm internet như sau:

Quản lý cụm Internet HD-D16

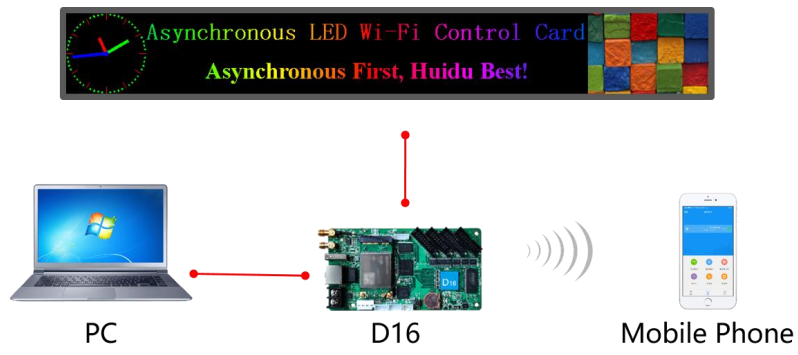

2. Card điều khiển có thể được kết nối trực tiếp với Wi-Fi máy tính để cập nhật chương trình, như hình bên dưới:

HD-D16 kết nối trực tiếp với Wi-Fi máy tính

Ghi chú: HD-D16 hỗ trợ cập nhật chương trình bằng U-disk hoặc ổ cứng di động

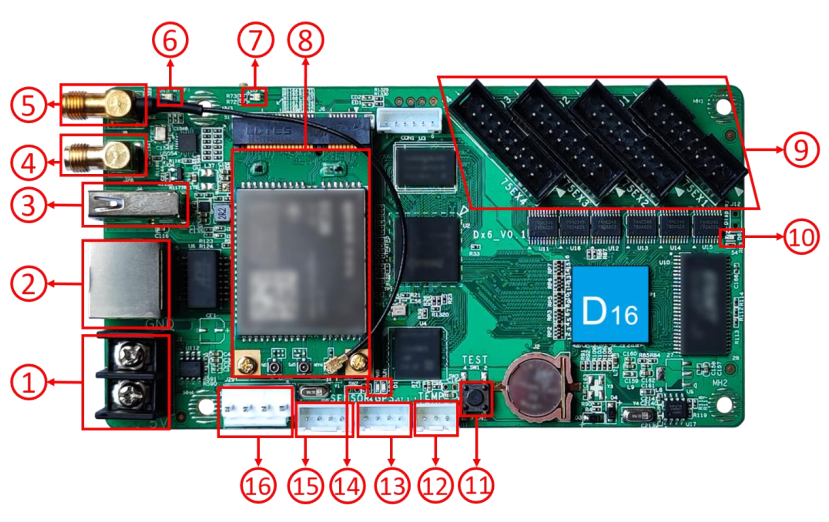

Giao diện phần cứng:

Giao diện HD-D16

1. Thiết bị đầu cuối nguồn, kết nối nguồn 5V

2. Cổng mạng RJ45 và cổng mạng máy tính, bộ định tuyến hoặc công tắc kết nối với trạng thái làm việc bình thường là đèn cam luôn sáng, đèn xanh lá nhấp nháy

3. Cổng USB: kết nối với thiết bị USB để cập nhật chương trình

4. Lỗ cắm kết nối ăn ten Wi-Fi: hàn ổ cắm ăng ten của Wi-Fi

5. Lỗ cắm kết nối ăn ten 4G: hàn ổ cắm ăng ten của 4G

6. Đèn báo Wi-Fi: hiển thị trạng thái làm việc Wi-Fi

7. Đèn báo 4G: hiển thị trạng thái làm việc 4G

8. Module 4G: Được sử dụng để cung cấp card điều khiển để truy cập Internet (Tùy chọn)

9. Cổng HUB75E: kết nối với màn hình LED bằng cáp

10. Đèn hiển thị(Display), trang thái làm việc bình thường là nhấp nháy

11. Nút kiểm tra: kiểm tra độ sáng và độ tương phản của màn hình hiển thị

12. Cổng cảm biến nhiệt độ: để kết nối với cảm biến nhiệt độ

13. Cổng GPS: để kết nối với module GPS, sử dụng để chỉnh sửa thời gian và vị trí cố định

14. Đèn báo: PWR là báo nguồn, báo cung cấp nguồn luôn sáng, RUN là đèn báo, trạng thái làm việc bình thường là nhấp nháy
