Card HD-U63 là card điều khiển dòng U-disk, sử dụng cổng kết nối USB để cập nhật chương trình. Với giá thành rẻ, phần mềm đơn giản, hiển thị hiệu ứng phong phú và tốt hơn. Hỗ trợ cho màn hình đơn sắc đa dạng.
Phần mềm hỗ trợ trên máy tính: HD2016
Ứng dụng:
Điều khiển màn hình đơn/đôi màu để hiển thị nội dung bảng hiệu, thời gian, biển báo, đồng hồ, tỉ số trận đấu, thông tin thời tiết,…
Tài liệu và video:
Hướng dẫn sử dụng card màn hình hãng HD
Thông số kỹ thuật:
Đặc trưng:
| Màn hình hỗ trợ | Đơn màu/Đôi màu |
| Phạm vi điều khiển | Đơn màu: 65.536 pixels, 512*128 Đôi màu: 32.768 pixels, 256*128 |
| Phương thức quét | đnag cập nhật |
| Điện áp hoạt động | +4.2-5.5V |
Thông số chi tiết:
| Dung lượng bộ nhớ FLASH | 4M Byte |
| Cổng giao tiếp | U-Disk |
| Cổng tín hiệu | 8HUB12, 4HUB08 |
| Chức năng mở rộng | Điều khiển chức năng, nhiệt độ, độ ẩm, độ sáng,…(nếu có cảm biến). Remote có thể chọn 1-999 chương trình |
| Màn hình đóng, mở tự động | Hỗ trợ hẹn giờ tắt nguồn.. |
| Kiểm soát độ sáng | Tùy chỉnh, tự động(bằng cảm biến), theo thời gian |

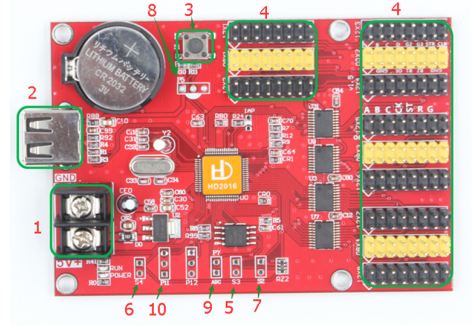

Giao diện phần cứng:
1. Đầu nối nguồn, cung cấp kết nối 5V
2. Cổng USB, cập nhật chương trình bằng U-disk
3. Nút kiểm tra, bấm để thay đổi trạng thái tấm test
4. 8 HUB12, 4 HUB08, kết nối với màn hình
5. S3, kết nối công tắc điểm, chuyển đổi chương trình trước đó, đặt lại bộ đếm thời gian, đếm ngược
6. S4, kết nối công tắc điểm, điều khiển chương trình, thời gian dừng, đếm lại
7. S2, kết nối công tắc điểm, chuyển sang chương trình tiếp theo, hẹn giờ bắt đầu, đếm cộng
8. P5, kết nối cảm biến nhiệt độ, độ ẩm
9. P7, kết nối cảm biến ánh sáng
Hình ảnh sản phẩm:

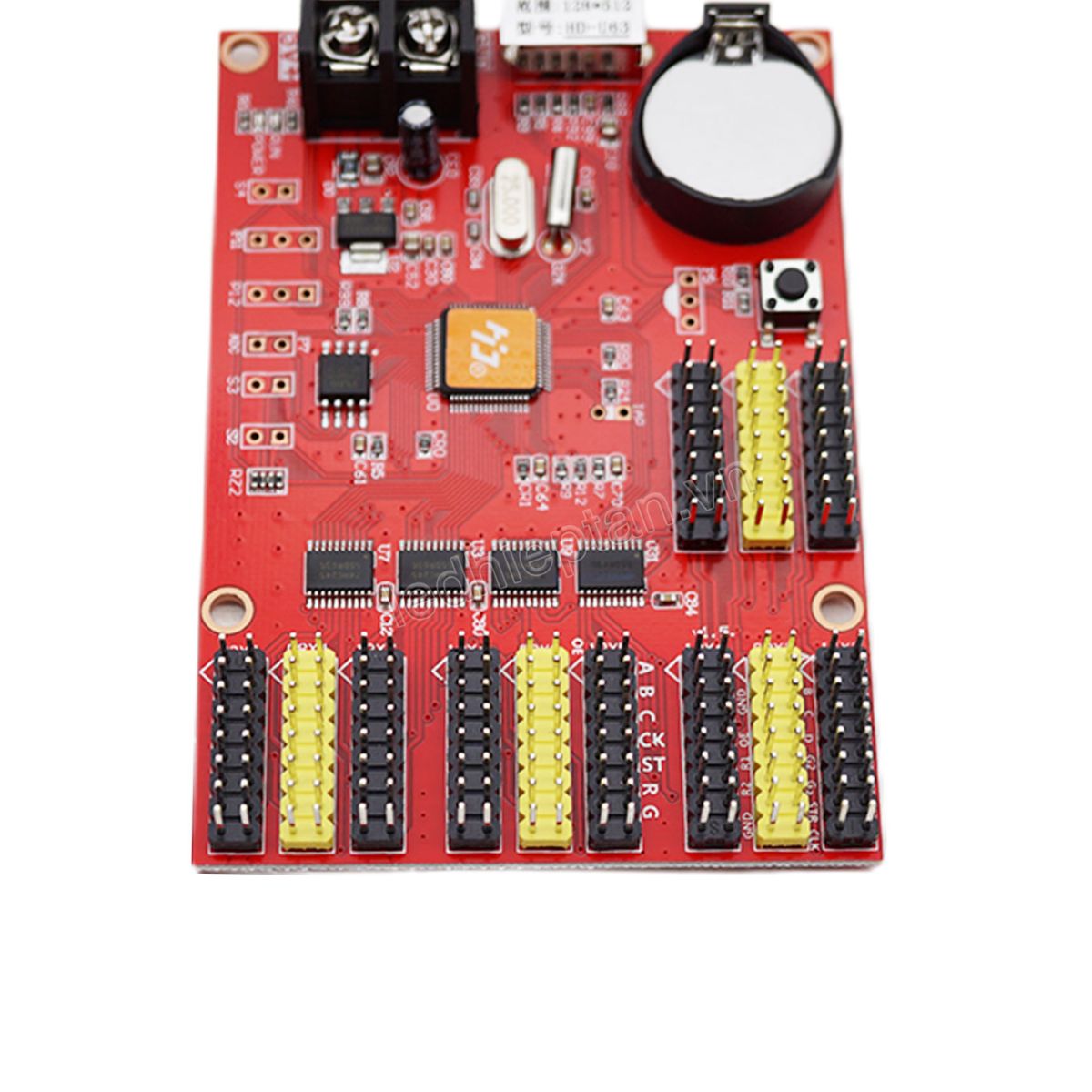

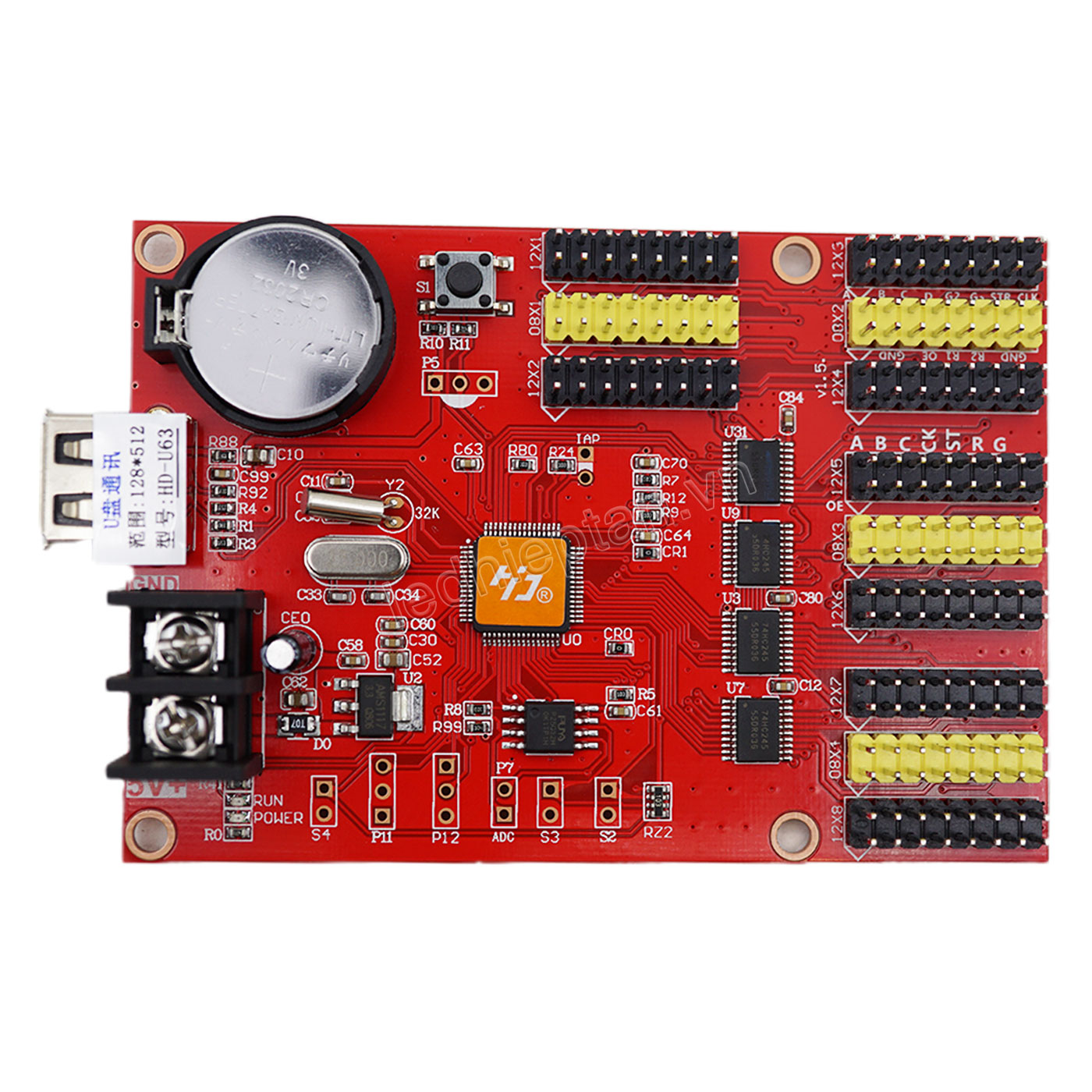

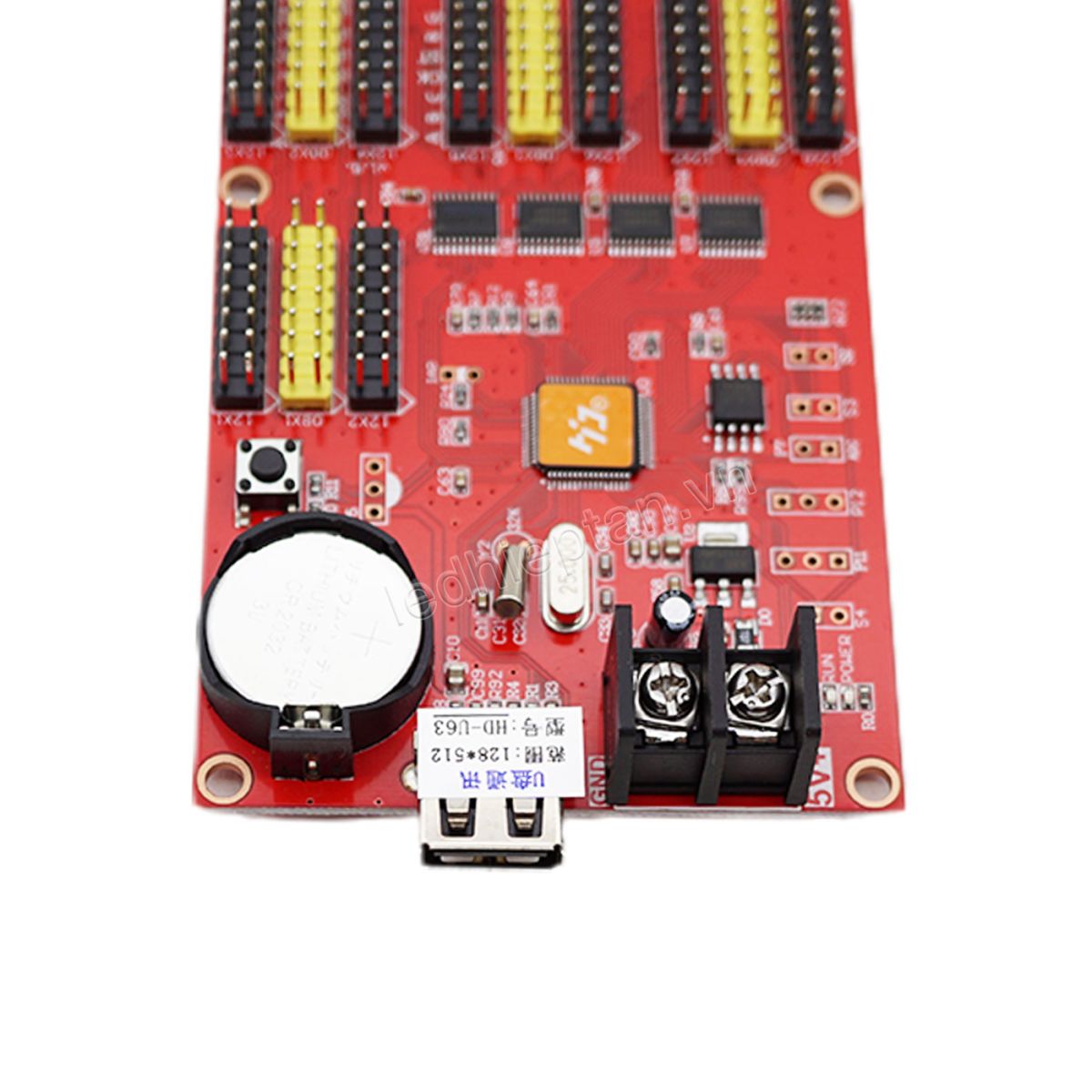

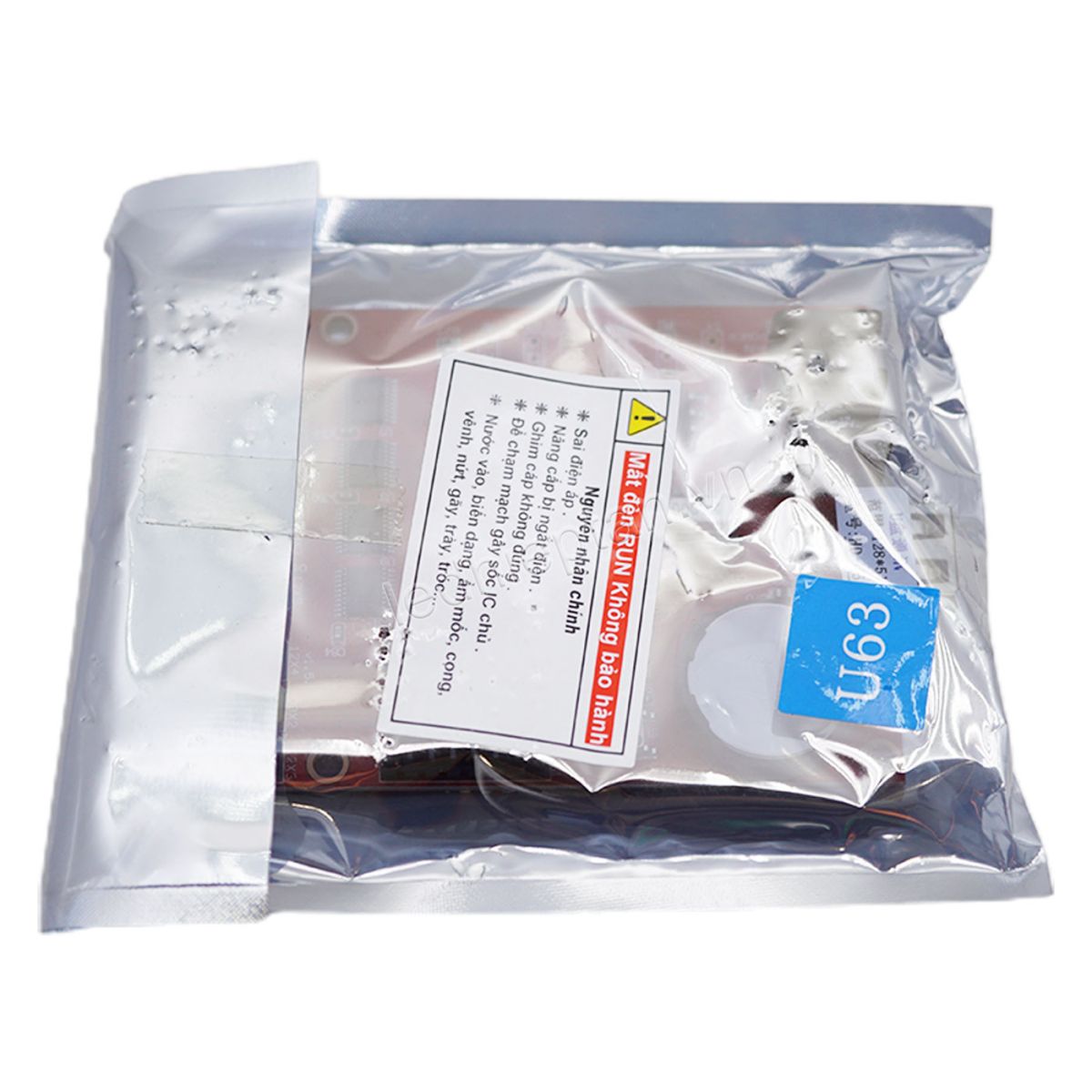

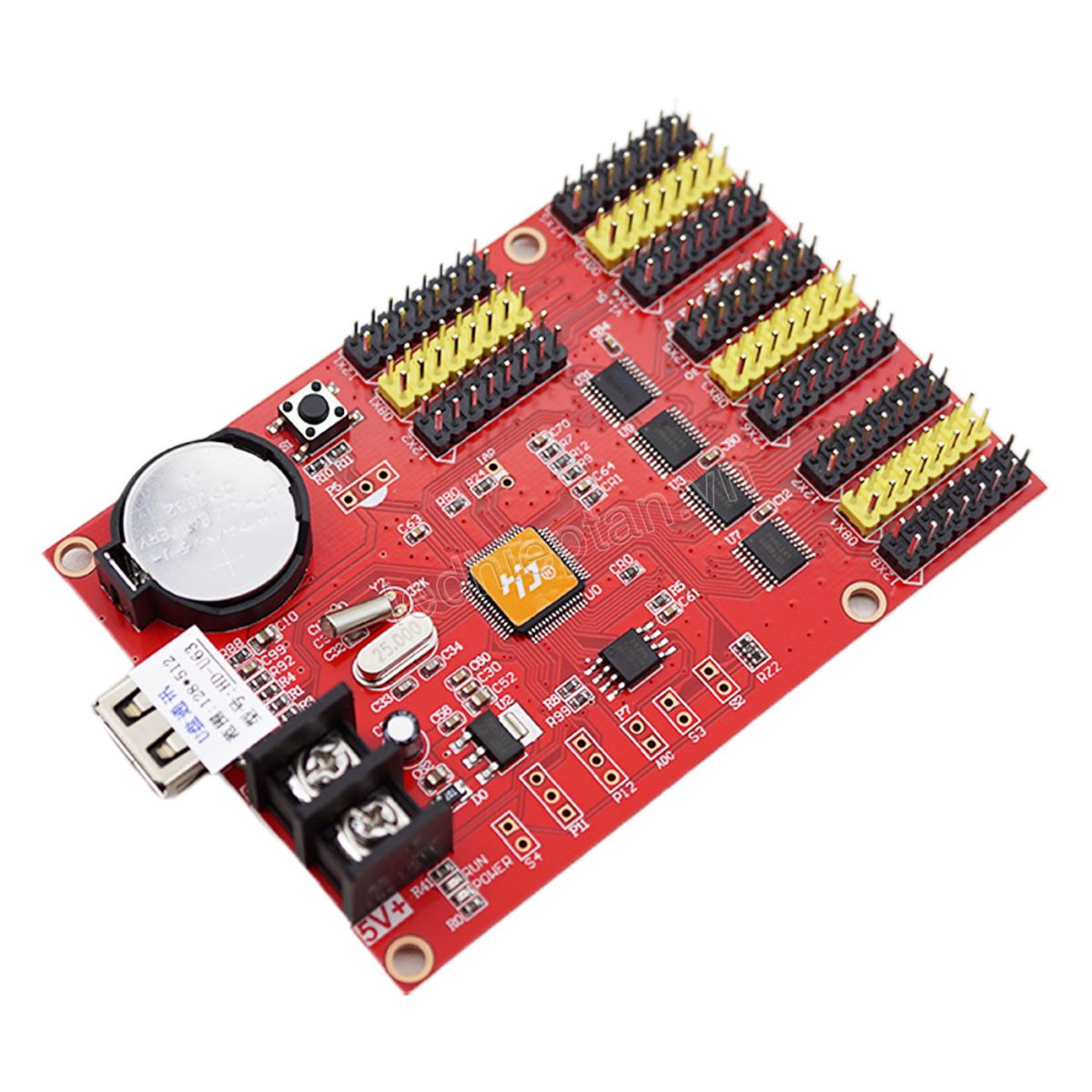

Card HD-U63
Card HD-U63
Card HD-U63
Card HD-U63
Card HD-U63
Card HD-U63
