Card HD-U6B là card điều khiển dòng U-Disk, vì sử dụng cổng USB để cập nhật chương trình. Giá thành rẻ, phần mềm sử dụng đơn giản, hiệu ứng tốt và nhiều hơn, hỗ trợ được nhiều loại màn hình đơn sắc.
Phần mềm hỗ trợ trên máy tính: HD2016
Ứng dụng:
Điều khiển màn hình đơn/đôi màu để hiển thị nội dung bảng hiệu, thời gian, biển báo, đồng hồ, tỉ số trận đấu, thông tin thời tiết,…
Tài liệu và video:
Hướng dẫn sử dụng card màn hình hãng HD
Thông số kỹ thuật:
Đặc trưng:
| Màn hình hỗ trợ | Đơn màu/Đôi màu |
| Phạm vi điều khiển | Đơn màu: 49.152 pixels, 1024*48 Đôi màu: 512*48 pixels, 512*48 |
| Phương thức quét | đang cập nhật |
| Điện áp hoạt động | +4.2-5.5V |
Thông số chi tiết:
| Dung lương bộ nhớ Flash | 4M Byte |
| Cổng giao tiếp | U-Disk |
| HUB tín hiệu | 3HUB12, 1HUB08 |
| Thiết bị mở rộng | Cài đặt độ sáng tùy chỉnh, tự động(bằng cảm biến), theo khoảng thời gian |
| Tự động thay đổi màn hình | Hỗ trợ tắt/bật màn hình tự động theo thời gian |
| Làm mờ | Hỗ trợ 2 chế độ mức sáng |

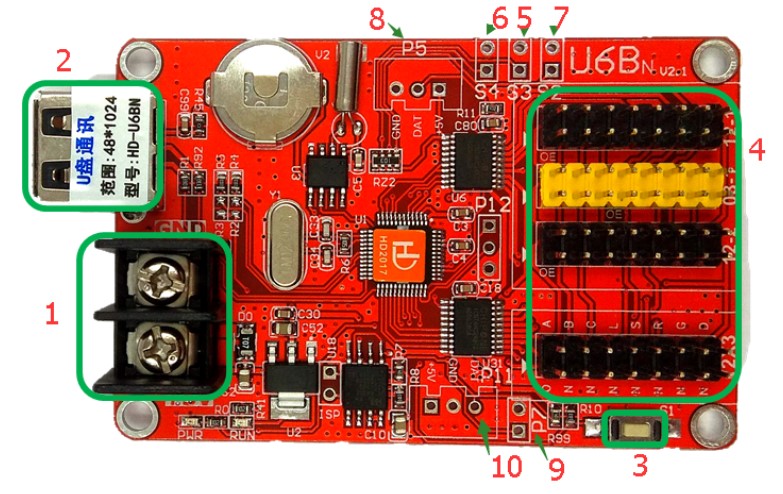

Mô tả ngoại hình:
1. Kết nối nguồn, kết nối cung cấp nguồn 5V
2. Cổng USB, cập nhật chương trình bằng U-Disk
3. Nút kiểm tra, bấm để thay đổi trang thái màn hình test
4. 3 HUB12, 1HUB08 kết nối màn hình
5. S3, kết nối công tắc điểm, chuyển đổi chương trình trước đó, đặt lại bộ đếm thời gian, đếm ngược
6. S4, kết nối công tắc điểm, điều khiển chương trình, thời gian dừng, đếm lại
7. S2, kết nối công tắc điểm, chuyển sang chương trình tiếp theo, hẹn giờ bắt đầu, đếm cộng
8. P5, kết nối cảm biến nhiệt độ, độ ẩm
9. P7, kết nối cảm biến ánh sáng
10. P11, kết nối với bộ thu hồng ngoại, bằng điều khiển từ xa
Hình ảnh sản phẩm:

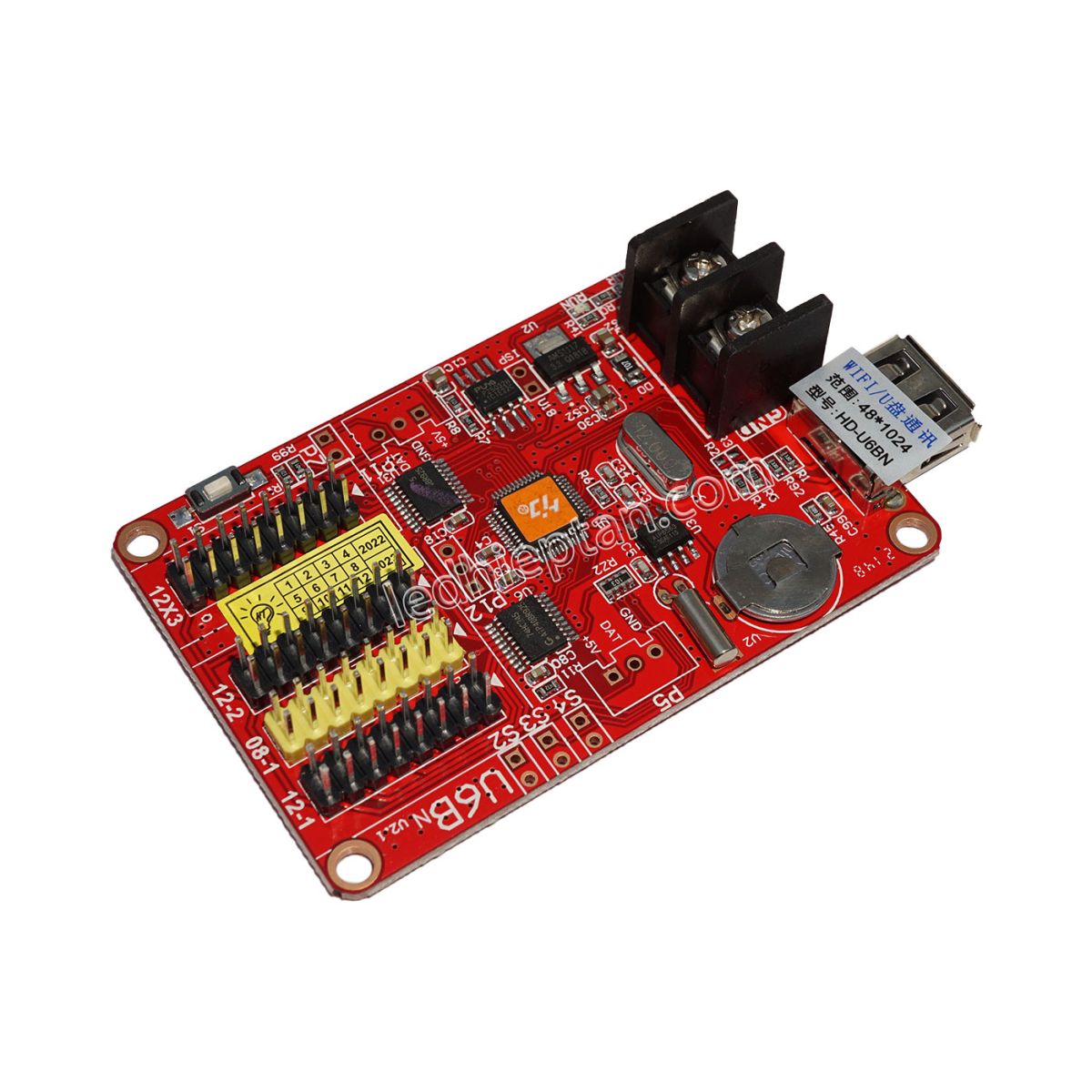

Card HD-U6B

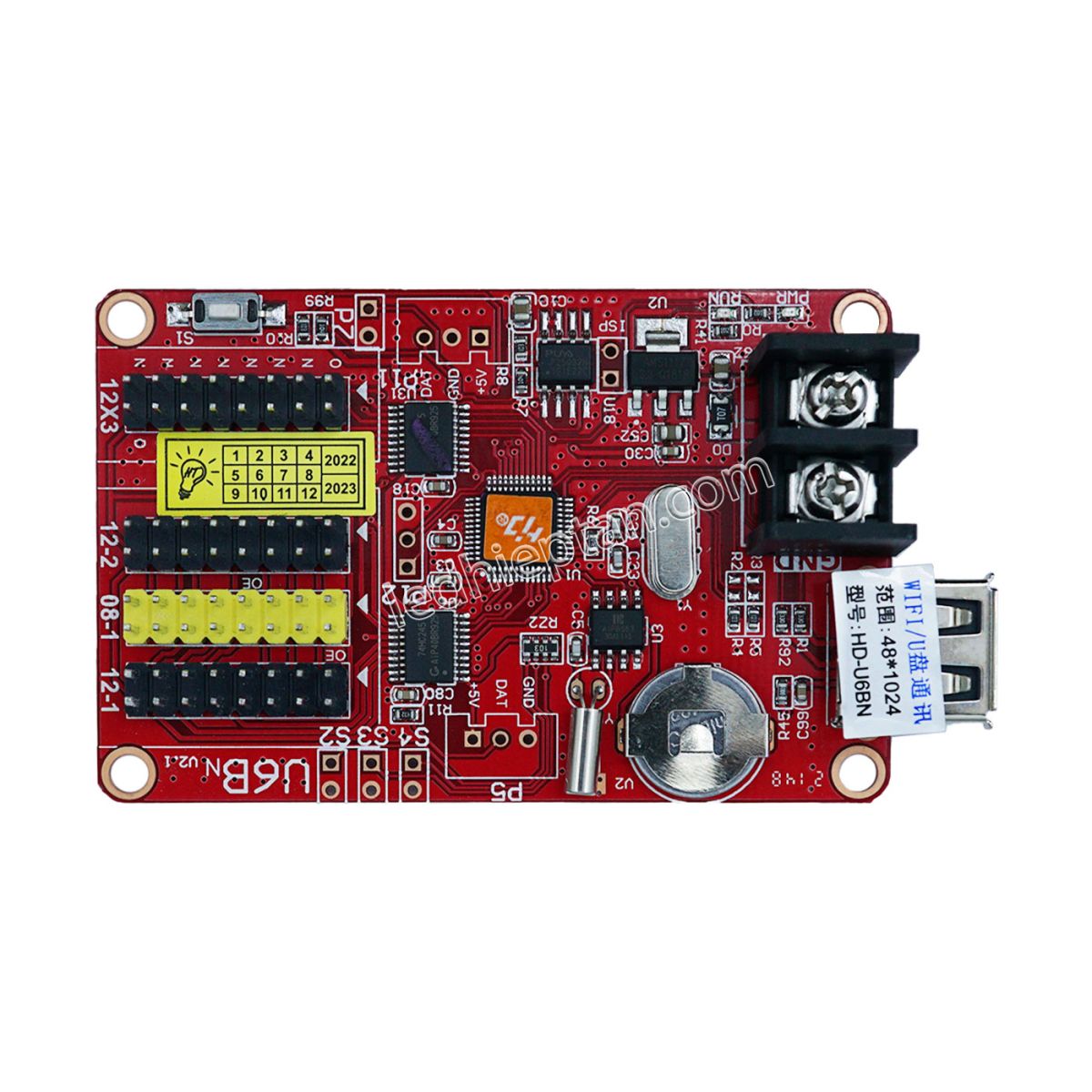

Card HD-U6B

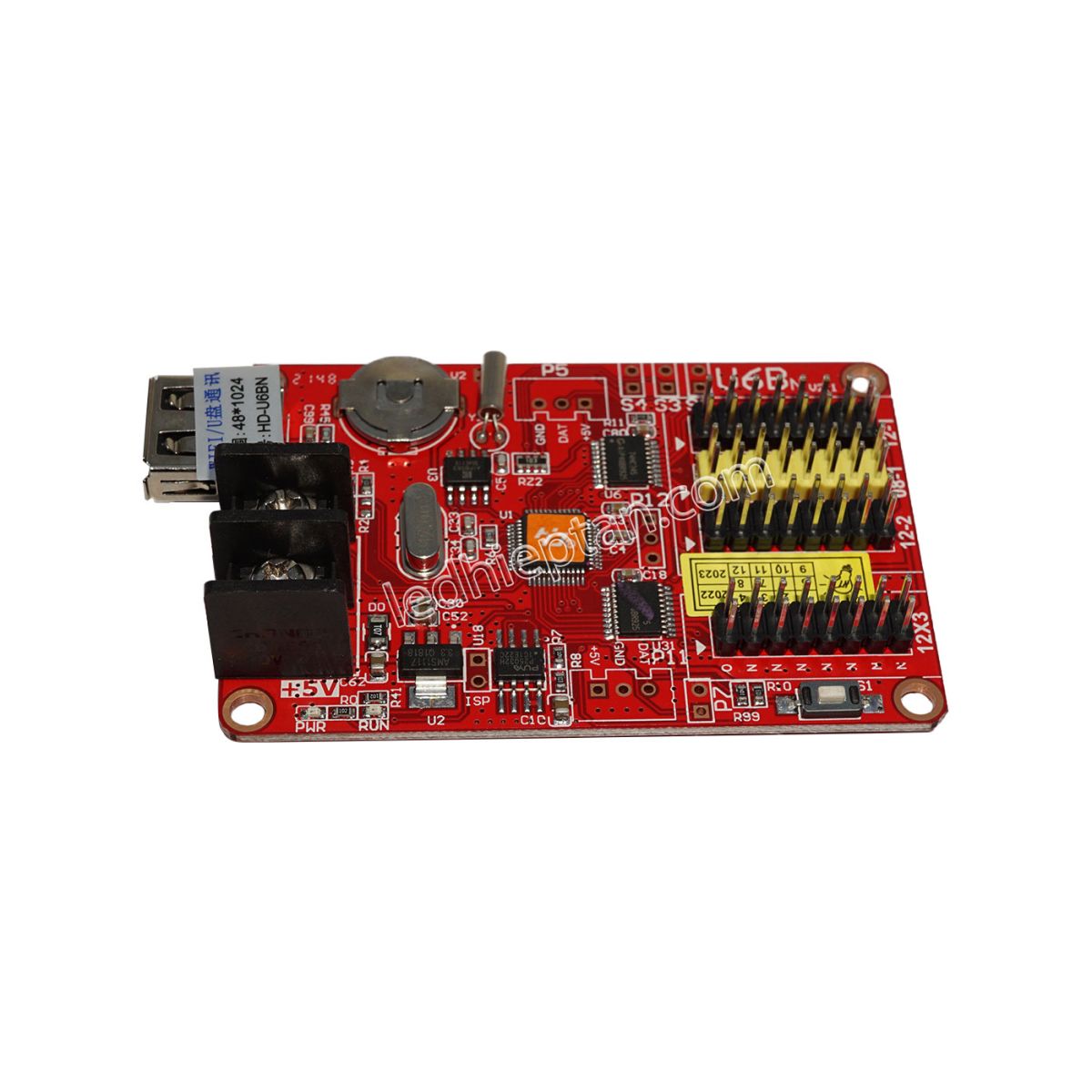

Card HD-U6B

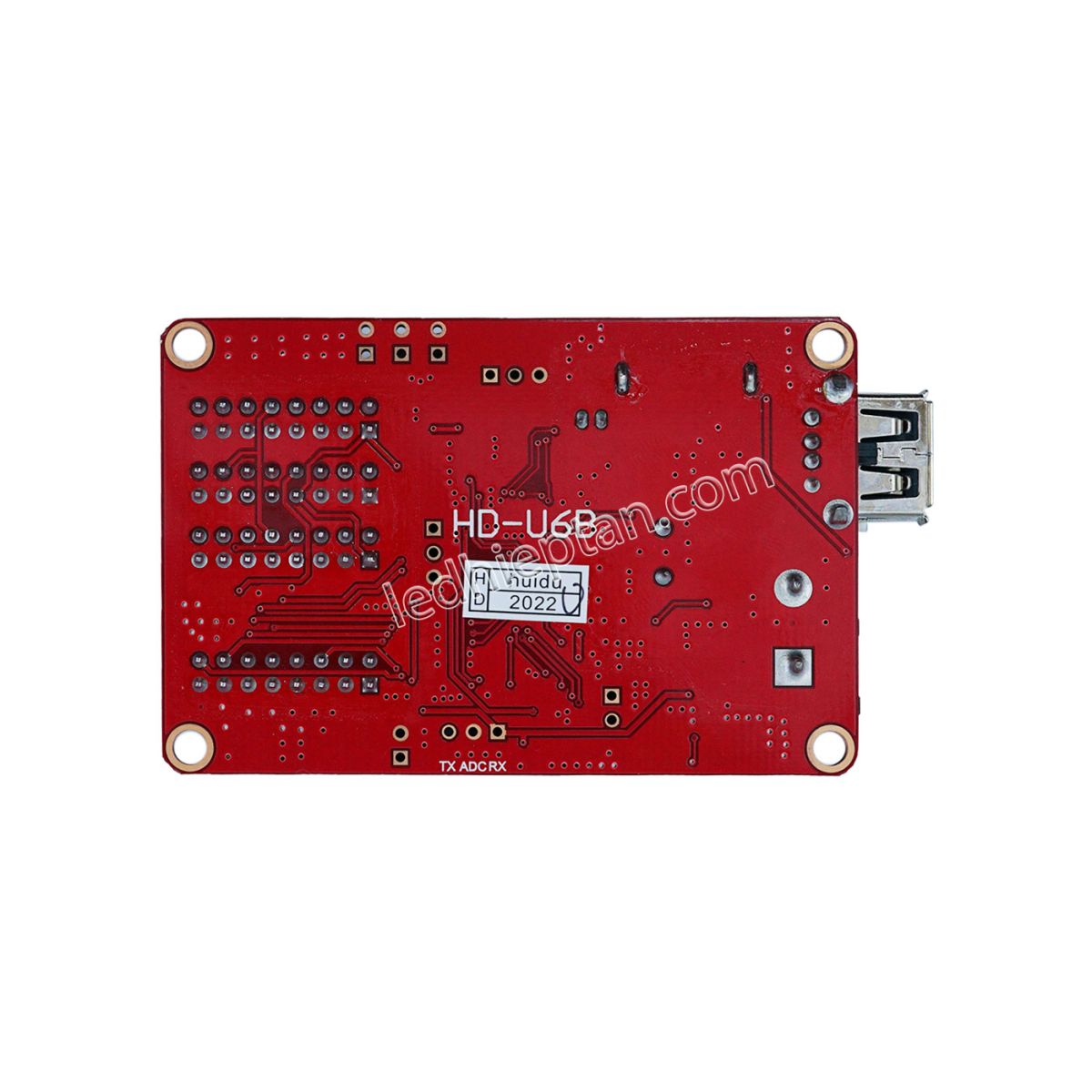

Card HD-U6B

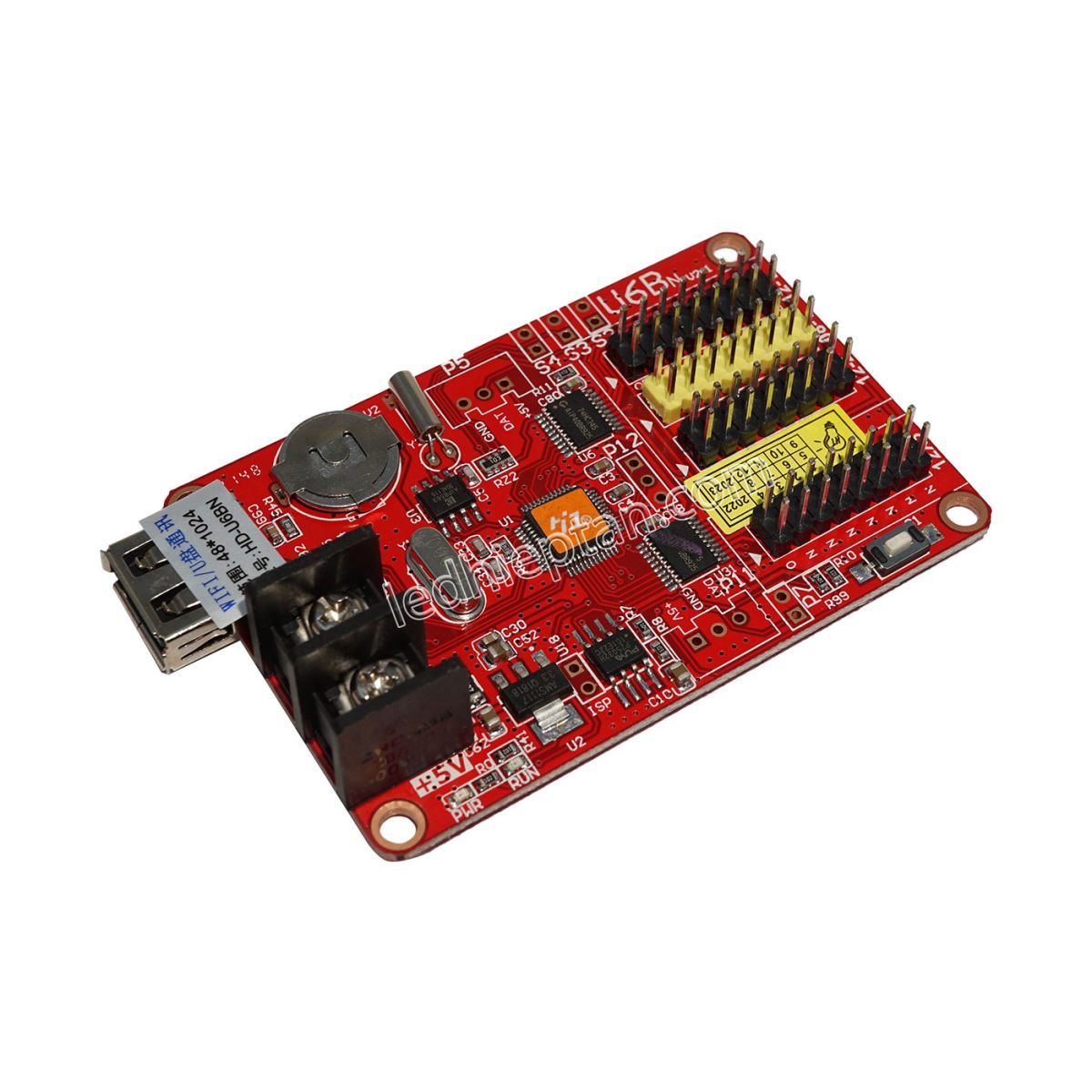

Card HD-U6B

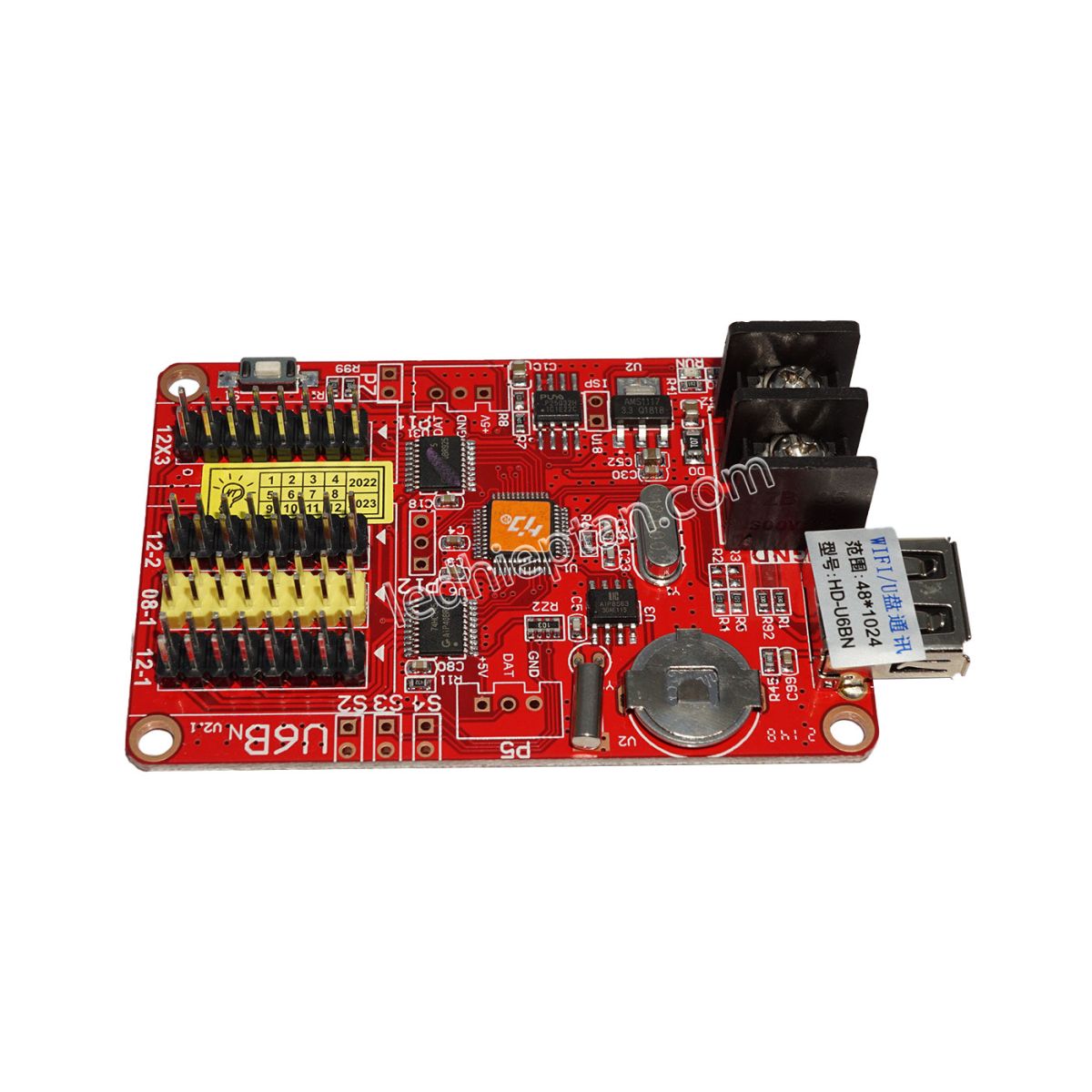

Card HD-U6B
