Card HD-W60 là dòng card điều khiển bằng Wi-Fi, cập nhật chương trình bằng kết nối Wi-Fi, có cổng USB, nên cũng có thể sử dụng U-disk để cập nhật chương trình. Giá thành rẻ, tiết kiệm, giao diện phần mềm đơn giản, dễ sử dụng, thông tin hiển thị tốt, hiệu ứng tốt, hỗ trợ nhiều loại màn hình đơn màu

Phần mềm hỗ trợ trên máy tính: HD2020
Phần mềm hỗ trợ trên ĐTDĐ: LedArt

Ứng dụng:

Điều khiển màn hình đơn/đôi màu để hiển thị nội dung bảng hiệu, thời gian, biển báo, đồng hồ, tỉ số trận đấu, thông tin thời tiết,…

Tài liệu và video:

Hướng dẫn sử dụng card màn hình hãng HD

Cách cắm cáp bus đúng

Thông số kỹ thuật:

Đặc trưng:

Màn hình hỗ trợ	Đơn màu/đôi màu
Phạm vi điều khiển	Đơn màu: 32.768 pixels, 102432 Đôi màu: 16.384 pixels, 51232
Phương thức quét	Đang cập nhật
Điện áp hoạt động	+4.2-5.5V

Thông số chi tiết:

Dung lượng FLASH	4M Byte
Cổng giao tiếp	U-disk, Wi-Fi
Hỗ trợ đầy đủ màu	Module đầy đủ màu sắc có thể hiển thị đỏ, xanh lá, xanh dương, vàng, tím, trắng
Số lượng chương trình	Tối đa 1000 chương trình. Có thể chạy theo thời gian hoặc điều khiển bằng nút nhấn
Số lượng vùng	20 vùng riêng biệt, tách biệt giữa hiệu ứng đặc biệt và hiệu ứng vùng
Màn hình hiển thị	Văn bản, hình ảnh, 3DText, hoạt hình (SWF), excel, thời gian, nhiệt độ(độ ẩm), đếm, âm lịch
Hiển thị	Hiển thị trình tự, nút chuyển đổi, điều khiển từ xa
Thiết bị mở rộng	Nhiệt độ, độ ẩm, điều khiển từ xa IR, cảm quang,…
Màn hình chuyển đổi tự động	Hỗ trợ máy chuyển đổi hẹn giờ
Làm mờ	Hỗ trợ 3 chế độ điều chỉnh độ sáng
Trọng lượng	33g/card

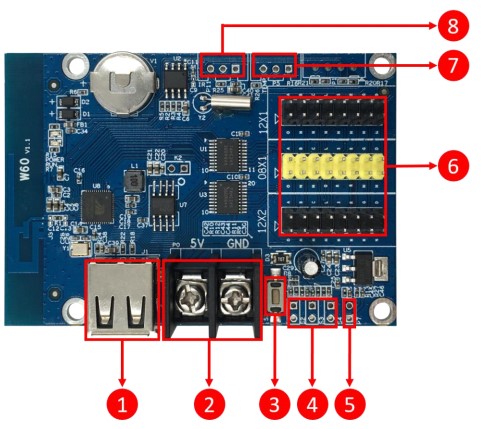

Giao diện phần cứng:

Card HD-W60Ngoại hình HD-W60

1. Cổng USB, cập nhật chương trình bằng U-disk

2. Kết nối nguồn, cung cấp nguồn 5V

3. Nút kiểm tra, bấm để thay đổi trạng thái test màn hình

4. S2, kết nối công tắc điểm, chuyển chương trình kế tiếp, đếm lên. S3, kết nối công tắc điểm, chuyển chương trình trước đó, đặt lại thời gian, đếm ngược. S4, kết nối công tắc điểm, điều khiển chương trình, dừng thời gian, đặt lại bộ đếm

5. P7, kết nối cảm biến ánh sáng

6. 2 HUB12, 1 HUB08, kết nối màn hình

7. P5, kết nối cảm biến nhiệt độ, độ ẩm

8. P11, kết nối IR, điều khiển từ xa

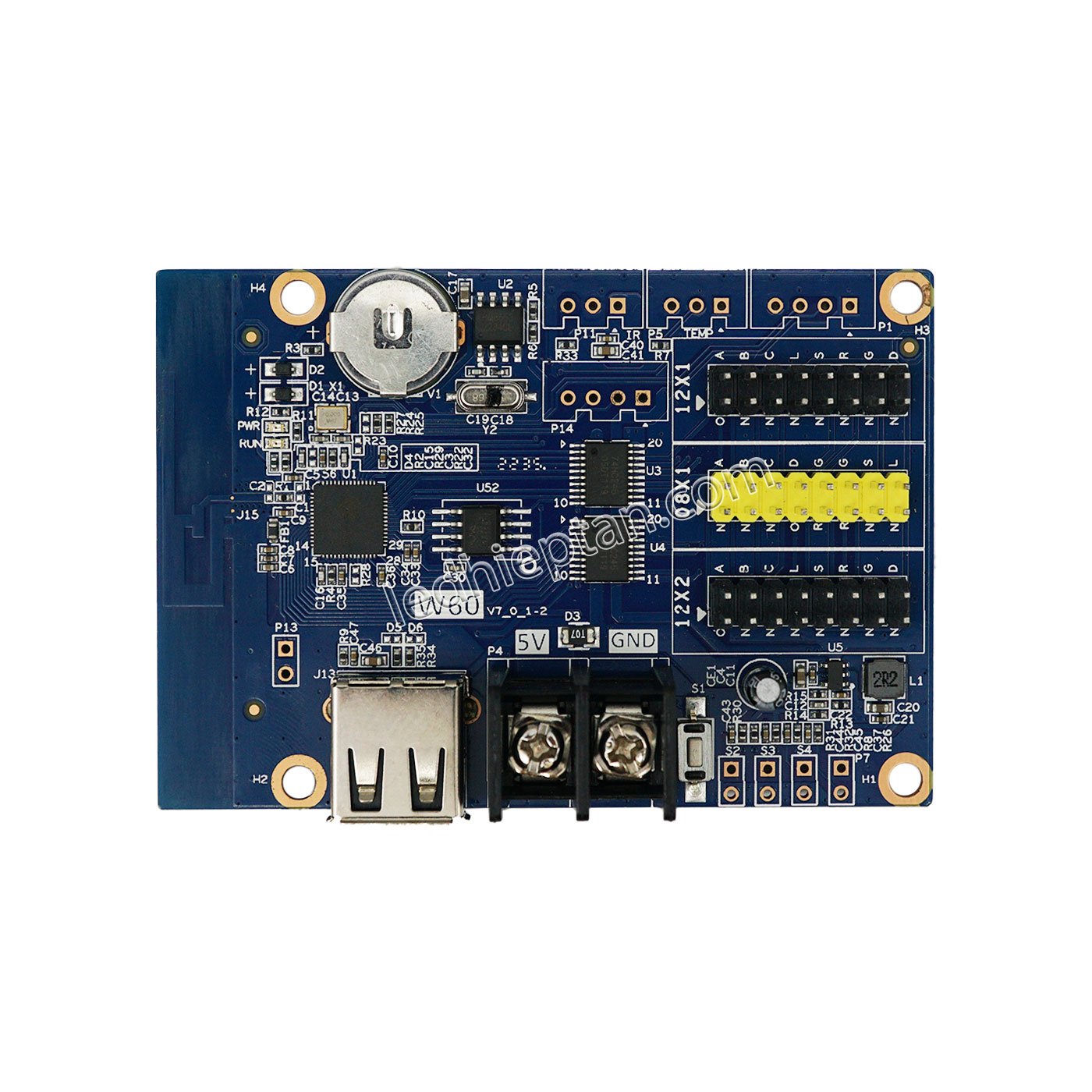

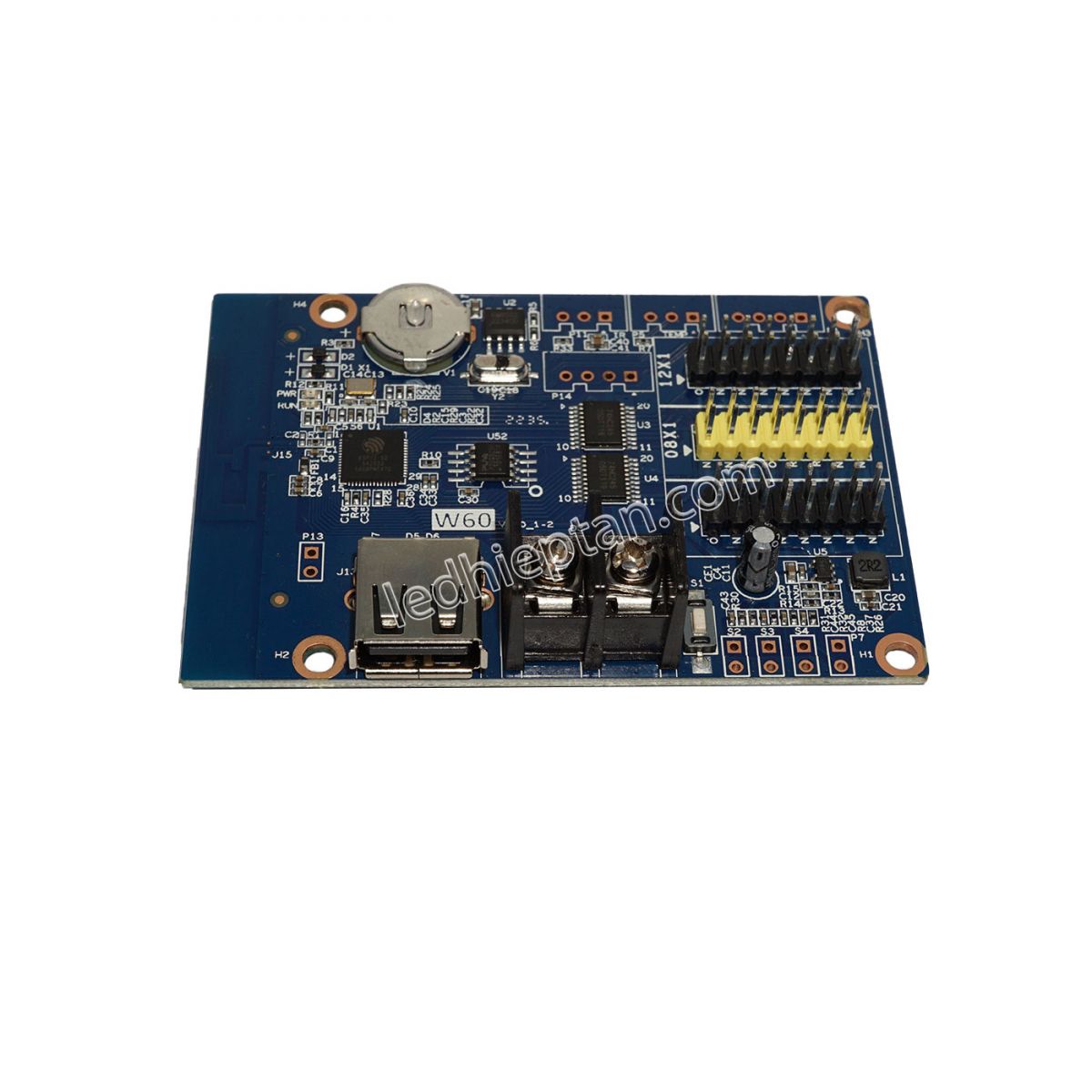

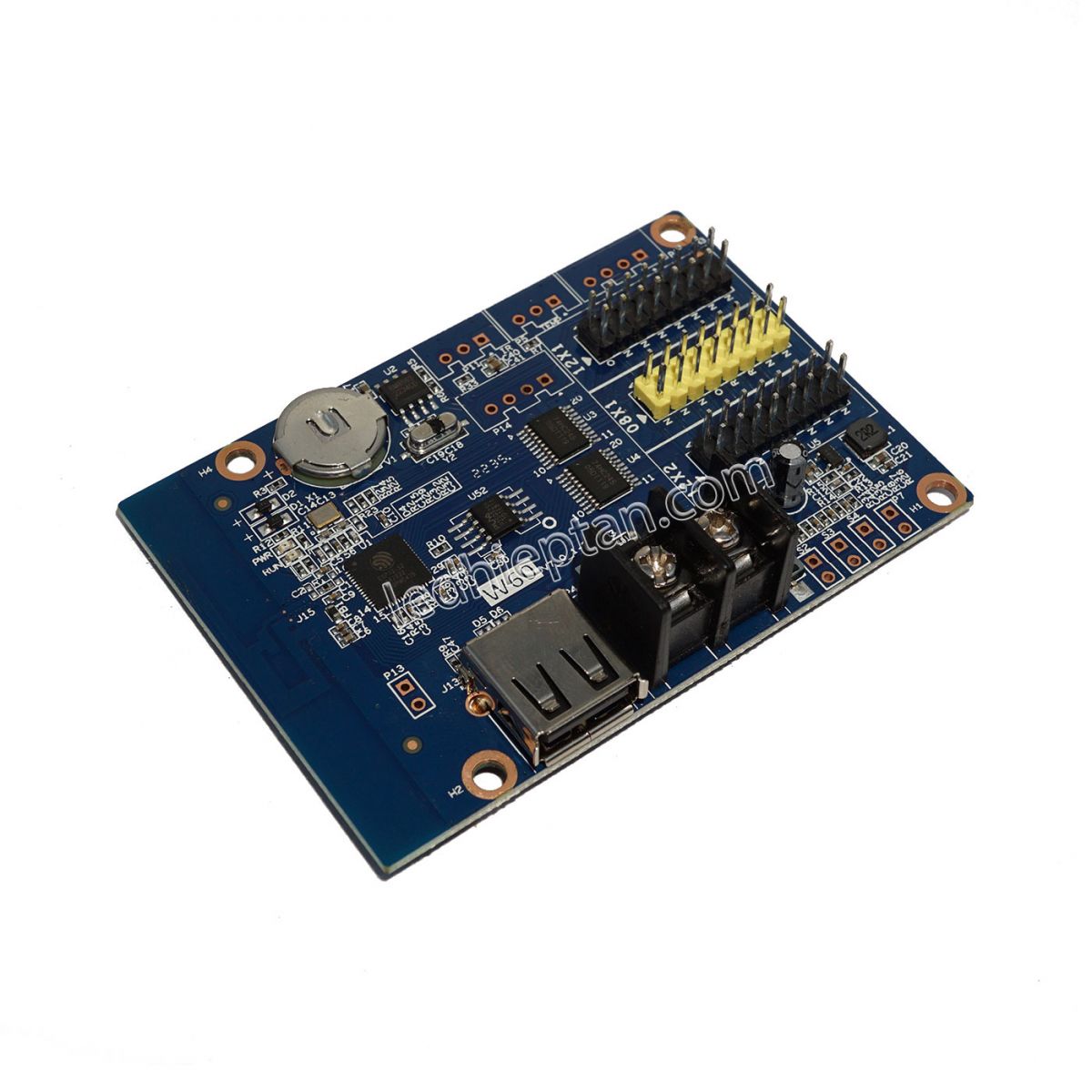

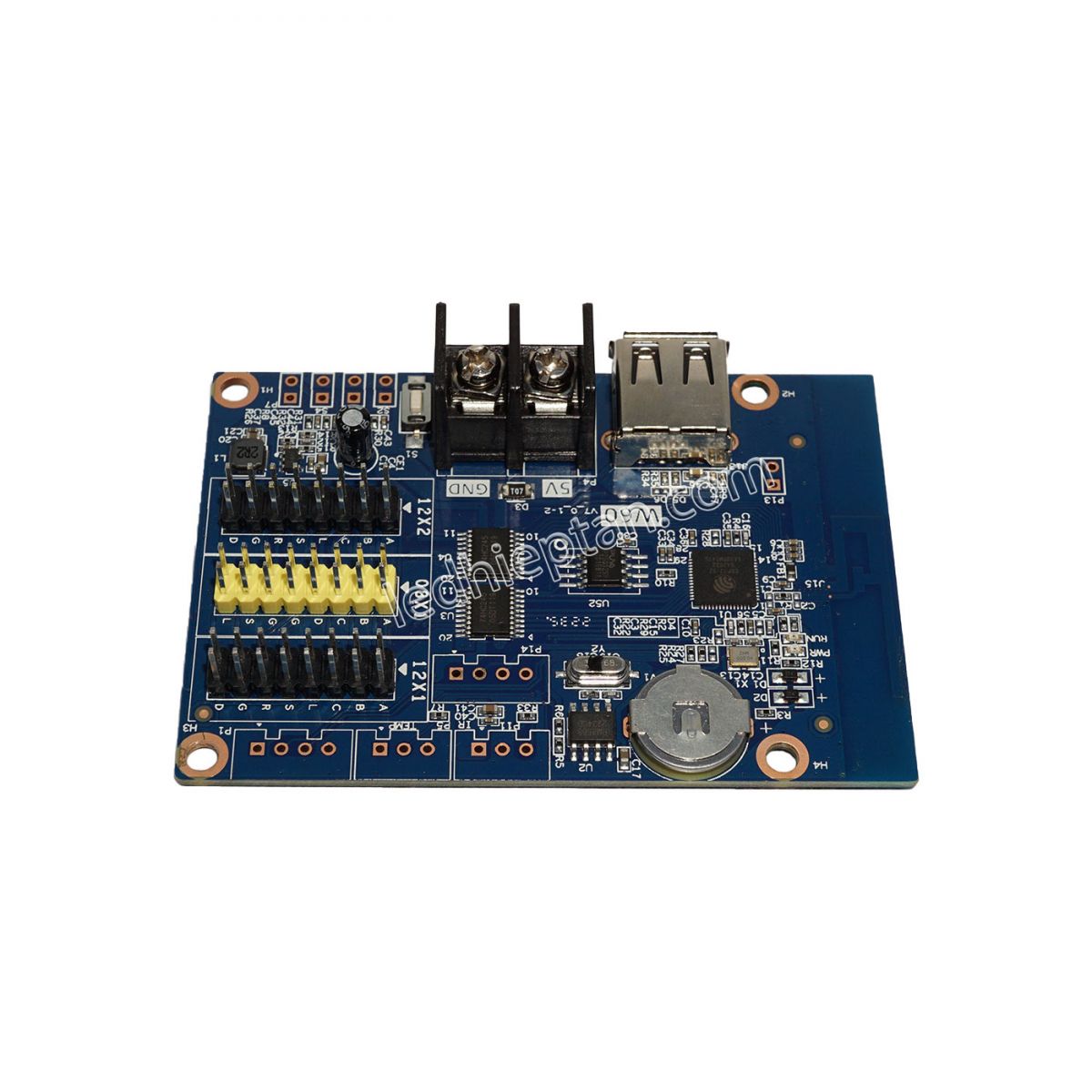

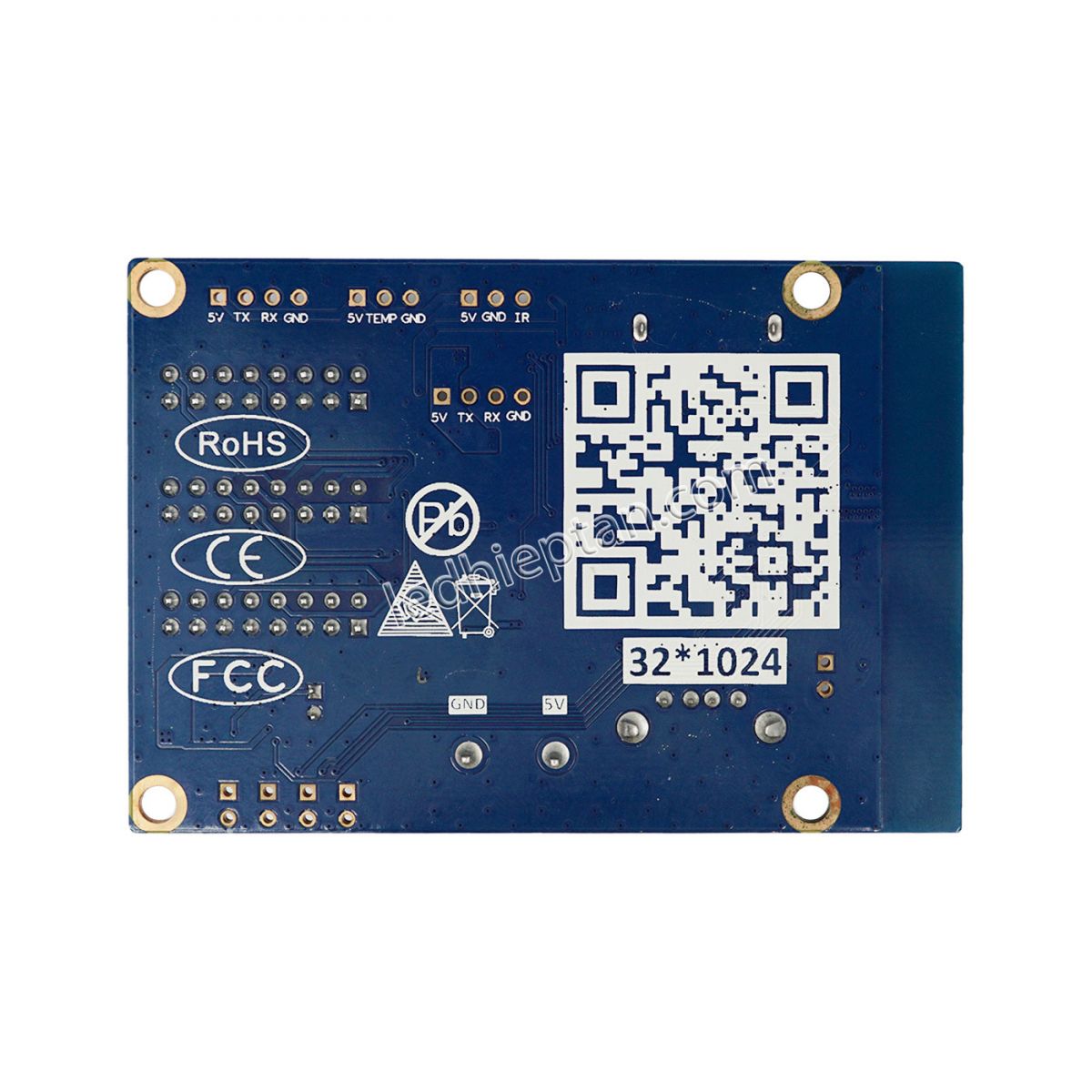

Hình ảnh sản phẩm:

Card HD-W60
