Card HD – W62 là card điều khiển Wi-Fi, cập nhật chương trình bằng kết nối WIFI. Có cổng USB, nên cũng có thể sử dụng U-Disk để cập nhật chương trình. Giá thành rẻ, tiết kiệm chi phí, giao diện phần mềm đơn giản, dễ sử dụng, thông tin hiển thị tốt, hiệu quả tốt, hỗ trợ nhiều loại màn hình đơn sắc.
Phần mềm hỗ trợ trên máy tính: HD2020
Phần mềm hỗ trợ trên ĐTDĐ: LedArt
Ứng dụng:
Điều khiển màn hình đơn/đôi màu để hiển thị nội dung bảng hiệu, thời gian, biển báo, đồng hồ, tỉ số trận đấu, thông tin thời tiết,…
Tài liệu và video:
Hướng dẫn sử dụng card màn hình hãng HD
Thông số kỹ thuật:
Đặc trưng:
| Màn hình hỗ trợ | Đơn màu/Đôi màu |
| Phạm vi điều khiển | Đơn màu: 65.536 pixels, 1024*64 Đôi màu: 32.768 pixels, 512*64 |
| Phương thức quét | Đang cập nhật |
| Điện áp hoạt động | +4.2-5.5V |
Thông số chi tiết:
| Dung lượng FLASH | 4M Byte |
| Cổng giao tiếp | U-Disk, Wi-Fi |
| Hỗ trợ full màu | Module full màu hiển thị đỏ, lá, dương, vàng, tím, trắng |
| Số lượng chương trình | Tối đa 1000 chương trình. Có thể chạy từng phần hoặc điều khiển bằng nút nhấn |
| Số lượng vùng | 20 vùng riêng biệt, tách biệt giữa hiệu ứng và đường viền |
| Màn hình hiển thị | văn bản, hình ảnh, văn bản 3D, hoạt ảnh(SWF), Excel, thời gian, nhiệt độ(độ ẩm), bộ đếm, âm lịch |
| Màn hình | Màn hình nối tiếp, bấm công tắc, điều khiển từ xa |
| Hiệu ứng màn hình | 1. Màn hình văn bản, hình ảnh, thời gian, timing, nhiệt độ hoặc nhiệt độ và độ ẩm(Module ngoài yêu cầu). 2. Hỗ trợ chương trình viền, cài đặt biên giới viền, tùy chỉnh viền 3. Hiển thị hoạt động đa dạng 4. Hỗ trợ hơn 40 loại hiệu ứng văn bản 5. Hỗ trợ hoạt ảnh ký tự đơn giản 6. Hỗ trọ phông chữ phác thảo, phông chữ nét và các cài đặt khác 7. Hỗ trợ cài đặt nền văn bản khu vực 8. Thêm trực tiếp file Excel |
| Chức năng đồng hồ | 1.Hỗ trợ đồng hồ kỹ thuật số/ Đồng hồ quay số/Thời gian âm lịch 2.Đếm ngược/Đếm dần lên, Nút đếm ngược/Nút đếm dần lên 3.Dễ dàng chọn phông, kích cỡ, màu sắc 4.Hỗ trợ nhiều múi giờ |
| Chức năng mở rộng | Nhiệt độ, độ ẩm, điều khiển IR, cảm biến cảm quang,… |
| Công tắc màn hình tự động | Hỗ trợ công tắc hẹn giờ máy |
| Làm mờ | Hỗ trợ 3 chế độ điều chỉnh độ sáng |
| Phụ kiện kèm theo | Ăng ten |

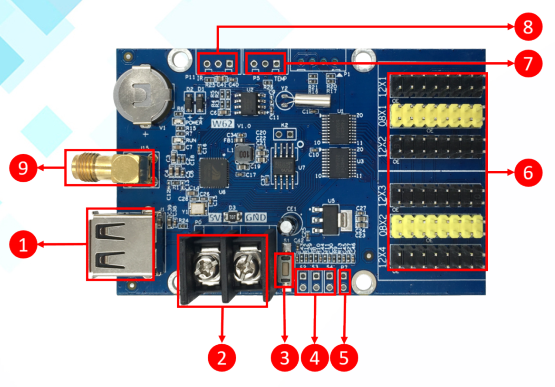

Giao diện phần cứng:
1. Cổng USB, cập nhật chương trình bằng U-disk
2. Đầu nối nguồn, cung cấp kết nối 5V
3. Nút kiểm tra, bấm để thay đổi trạng thái tấm test
4. S2, kết nối công tắc điểm, chuyển sang chương trình tiếp theo, hẹn giờ bắt đầu, đếm cộng, S3, kết nối công tắc điểm, chuyển đổi chương trình trước đó, đặt lại bộ đếm thời gian, đếm ngược, S4, kết nối công tắc điểm, điều khiển chương trình, thời gian dừng, đếm lại
5. P7, kết nối cảm biến độ sáng
6. 4 HUB12, 2 HUB08, kết nối vào màn hình
7. P5, kết nối cảm biến nhiệt độ, độ ẩm
8. P11, kết nối IR để điều khiển từ xa
9. Kết nối vào máy tính để Wi-Fi gửi tham số hoặc chương trình
Hình ảnh sản phẩm:

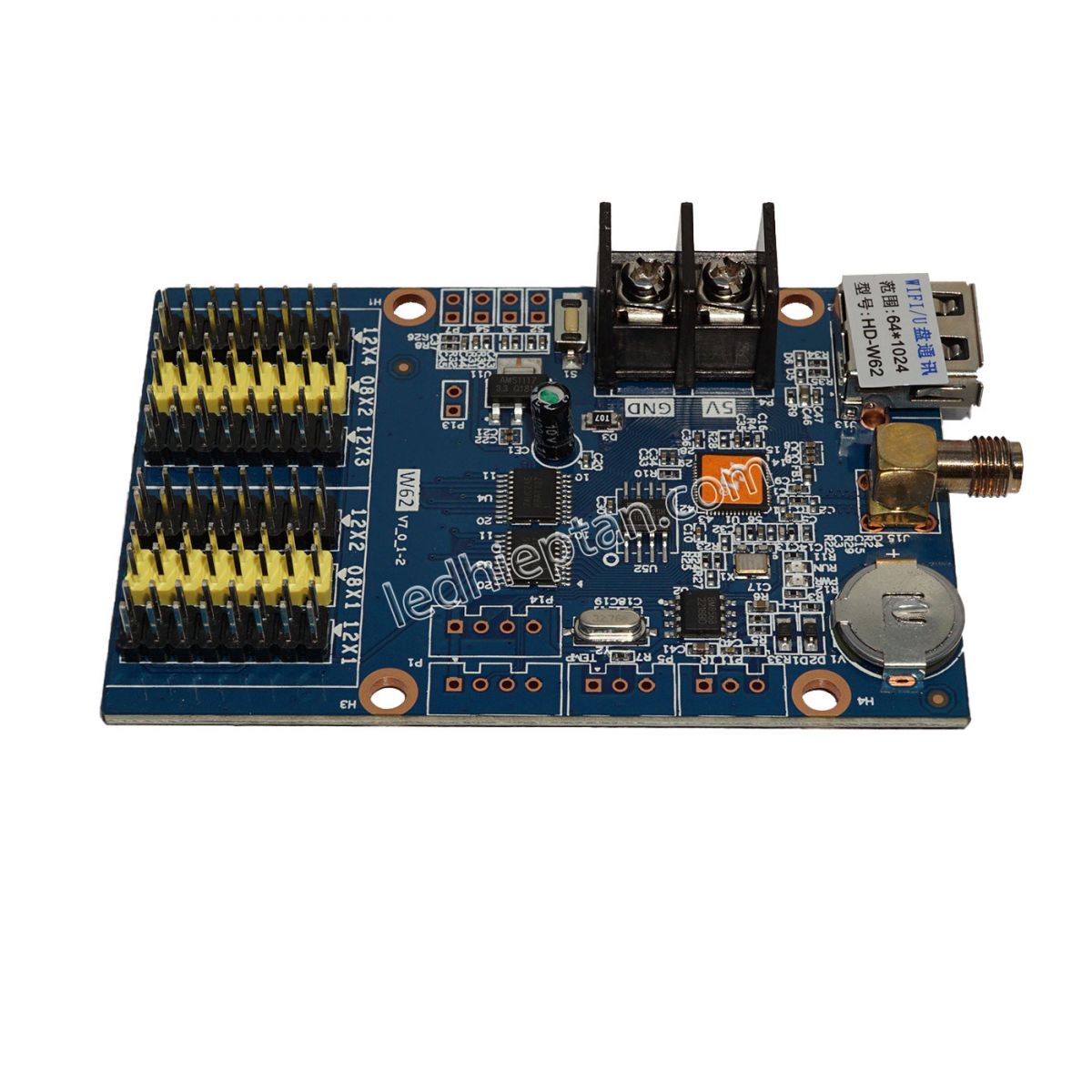

Card HD-W62 kèm alten

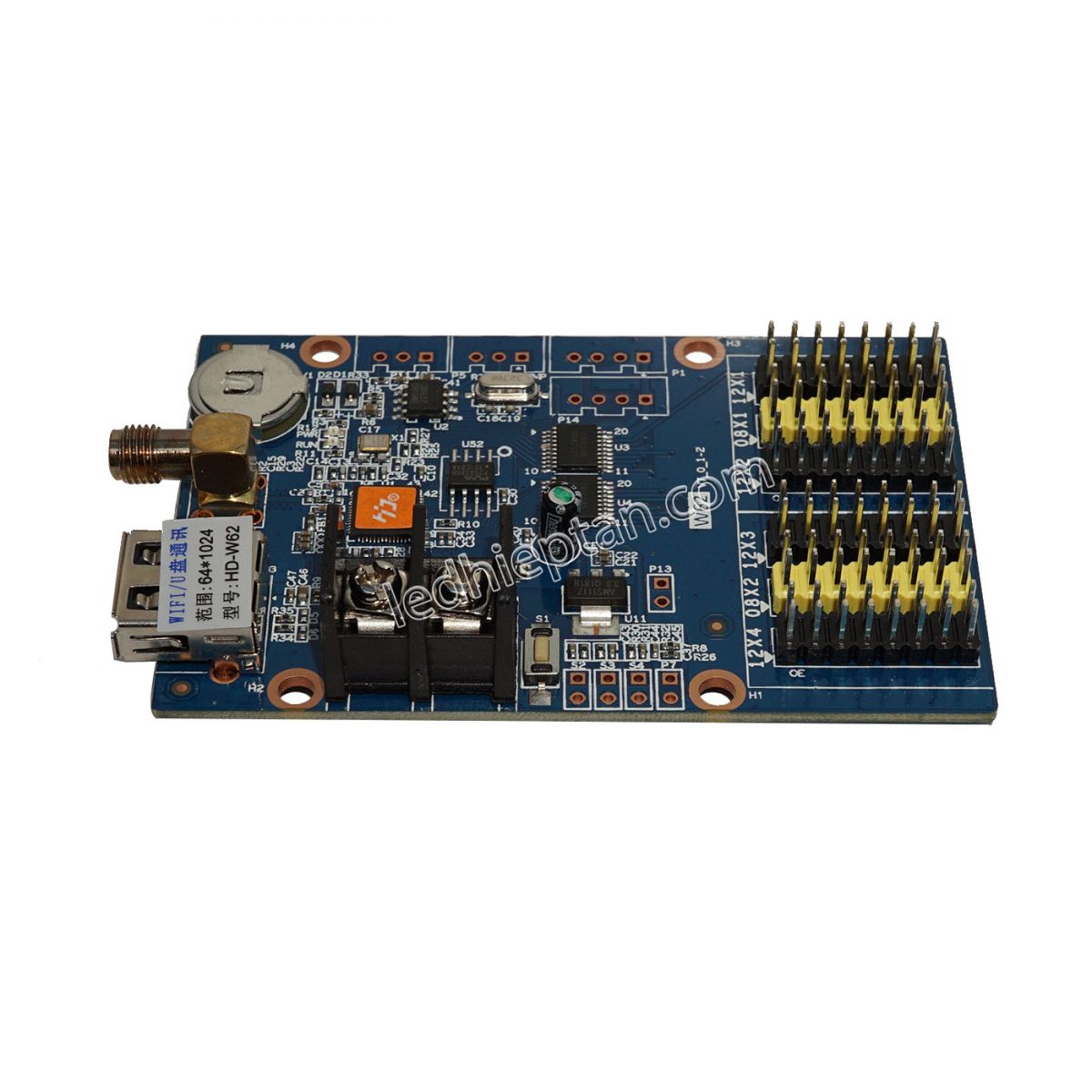

Card HD-W62 kèm alten

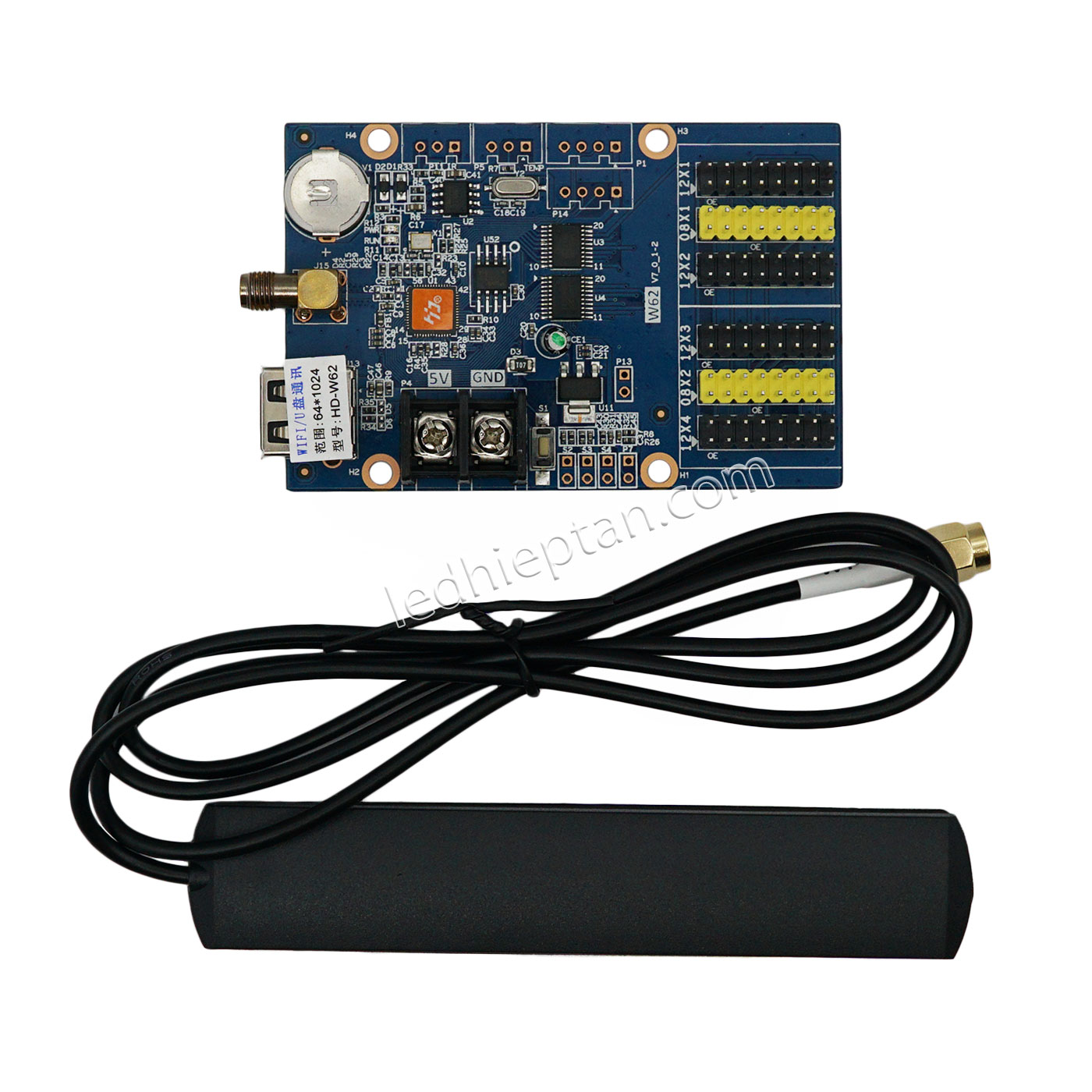

Card HD-W62 kèm alten

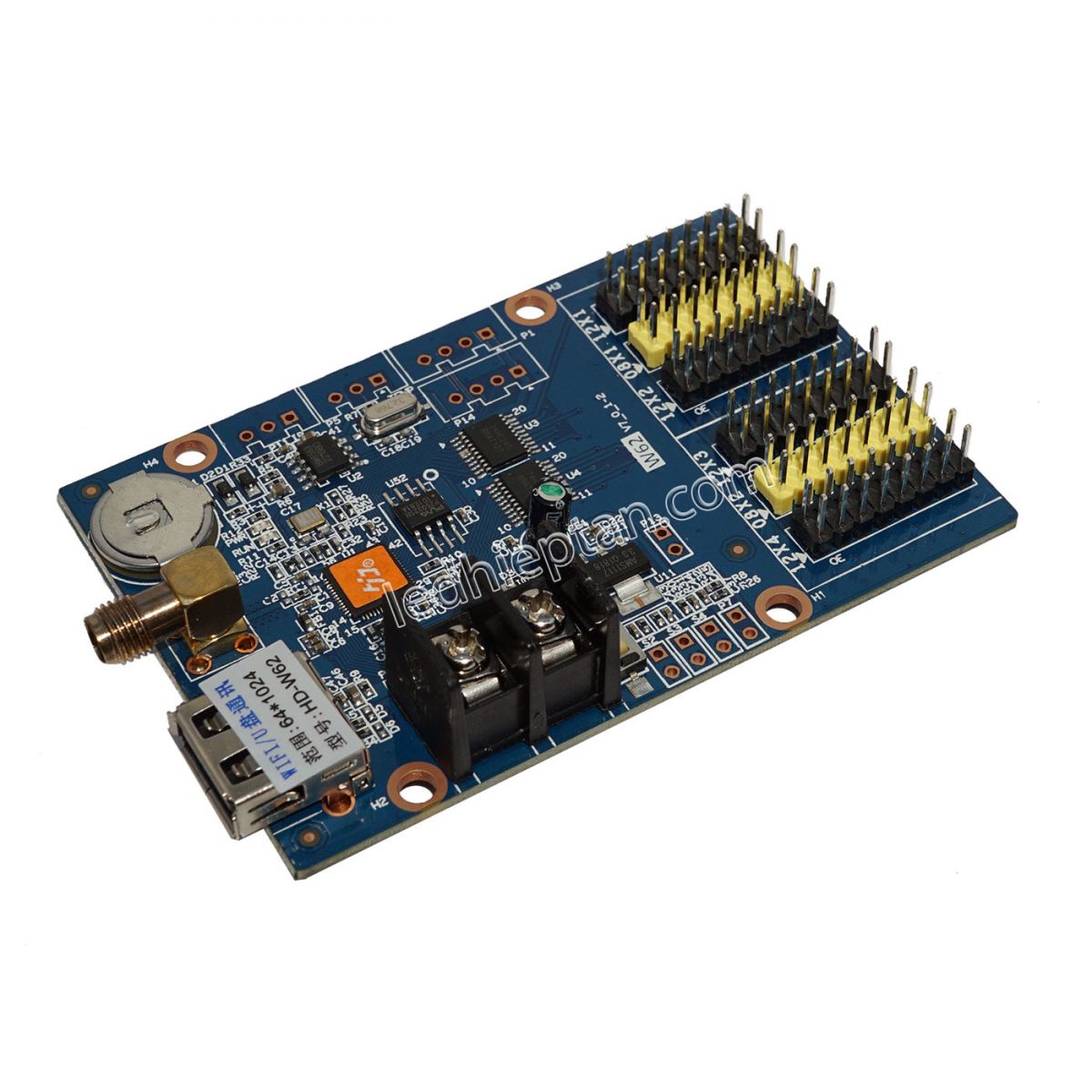

Card HD-W62 kèm alten

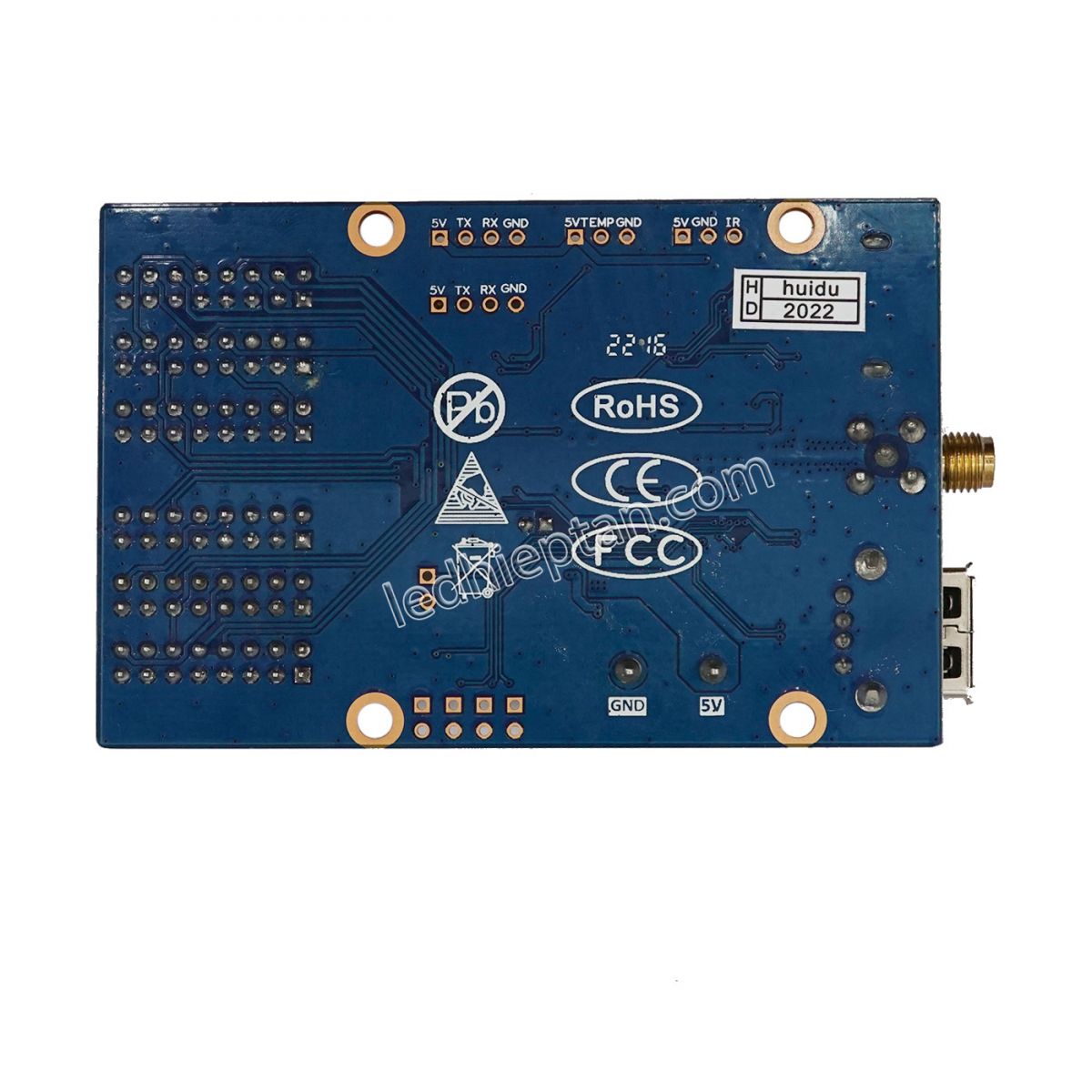

Card HD-W62 kèm alten

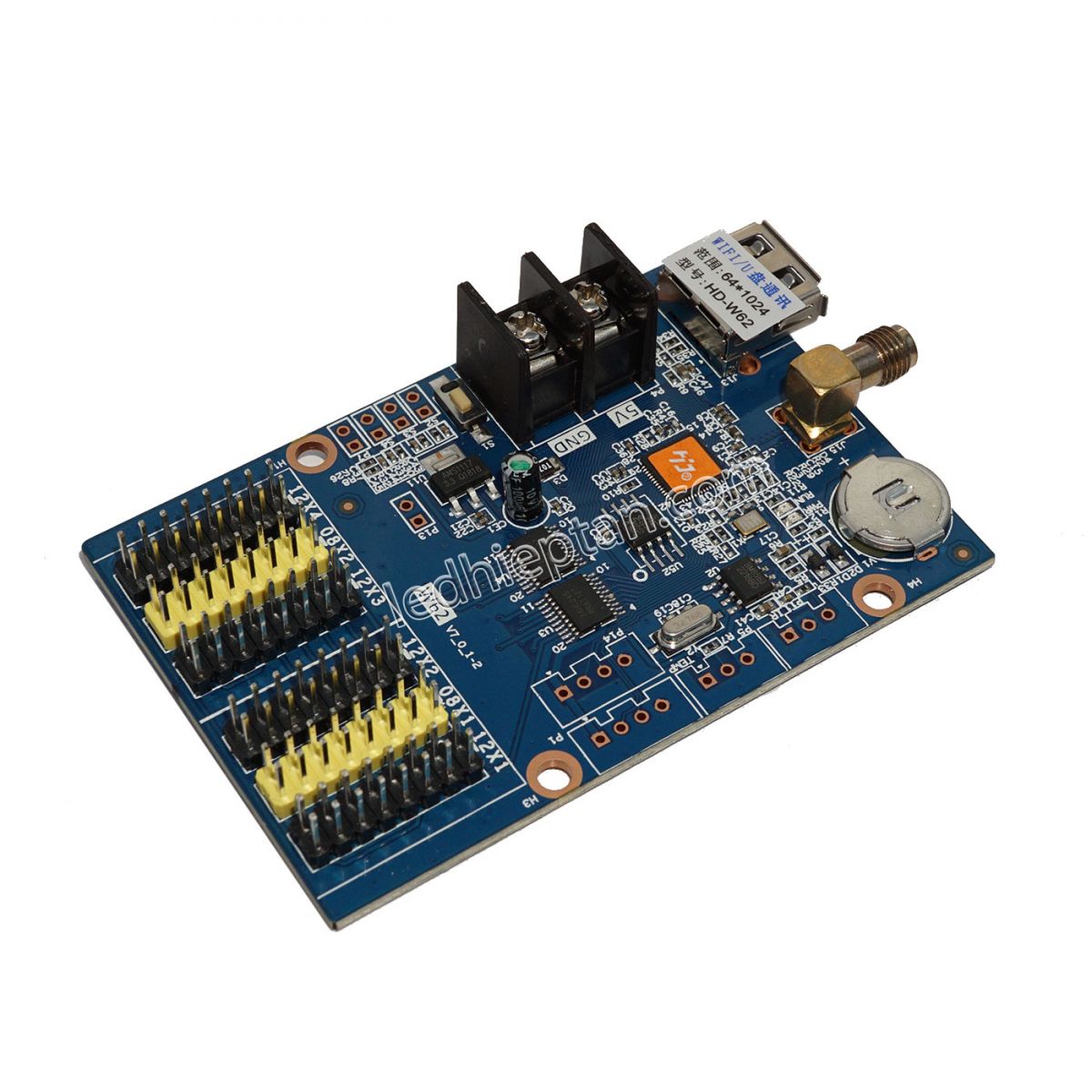

Card HD-W62 kèm alten
