Card HD – W63 là card điều khiển Wi-Fi, cập nhật chương trình bằng kết nối WIFI. Có cổng USB, nên cũng có thể sử dụng U-Disk để cập nhật chương trình. Giá thành rẻ, tiết kiệm chi phí, giao diện phần mềm đơn giản, dễ hoạt động, thông tin hiển thị tốt, hiệu quả tốt, hỗ trợ nhiều loại màn hình đơn sắc.

Phần mềm hỗ trợ trên máy tính: HD2020
Phần mềm hỗ trợ trên ĐTDĐ: LedArt

Ứng dụng:

Điều khiển màn hình đơn/đôi màu để hiển thị nội dung bảng hiệu, thời gian, biển báo, đồng hồ, tỉ số trận đấu, thông tin thời tiết,…

Tài liệu và video:

Hướng dẫn sử dụng card màn hình hãng HD

Cách cắm cáp bus đúng

Thông số kỹ thuật:

Đặc trưng:

Màn hình hỗ trợ	Đơn màu/Đôi màu
Phạm vi điều khiển	Đơn màu:131.072 pixels, 1024128 Đôi màu: 65.536 pixels, 512128
Phương thức quét	tĩnh, 1/2, 1/3, 1/4, 1/5, 1/6, 1/8, 1/16
Điện áp hoạt động	+4.2-5.5V

Thông số chi tiết:

Dung lượng FLASH	4M Byte
Cổng giao tiếp	Wi-Fi, U-disk
Số lượng chương trình	1000
Số lượng vùng	Hỗ trợ tối đa 20 vùng riêng biệt, và riêng biệt giữa hiệu ứng đặng biệt và viền
Nội dung chương trình	Hỗ trợ chạy văn bản, thời gian, bộ đếm, chữ số, hình ảnh động, nhiệt độ và độ ẩm, excel, âm lịch, thời tiết ngoại tuyến
Chế độ chạy	Chạy trong lệnh, chuyển đổi bằng nút, chuyển đổi bằng IR remote
Chức năng đồng hồ	1. Hỗ trợ lịch, đồng hồ kim, âm lịch vĩnh viễn 2. Màn hình đếm lên và xuống 3. Tùy ý chỉnh phông chữ, cỡ chữ, màu sắc, vị trí,… 4. Hỗ trợ màn hình nhiều vùng thời gian
Thiết bị mở rộng	Cảm biến nhiệt độ, độ ẩm, IR remote, độ sáng, bụi mịn,…
Tắt mở màn hình	Hỗ trợ tự động tắt mở màn hình theo thời gian
Điều chỉnh độ sáng	Hỗ trợ 3 chế độ: điều chỉnh bằng tay, điều chỉnh tự động bằng cảm biến, điều chỉnh tự động theo thời gian
Công suất	3W
Phụ kiện kèm theo	Ăng ten
Trọng lượng	75g/card

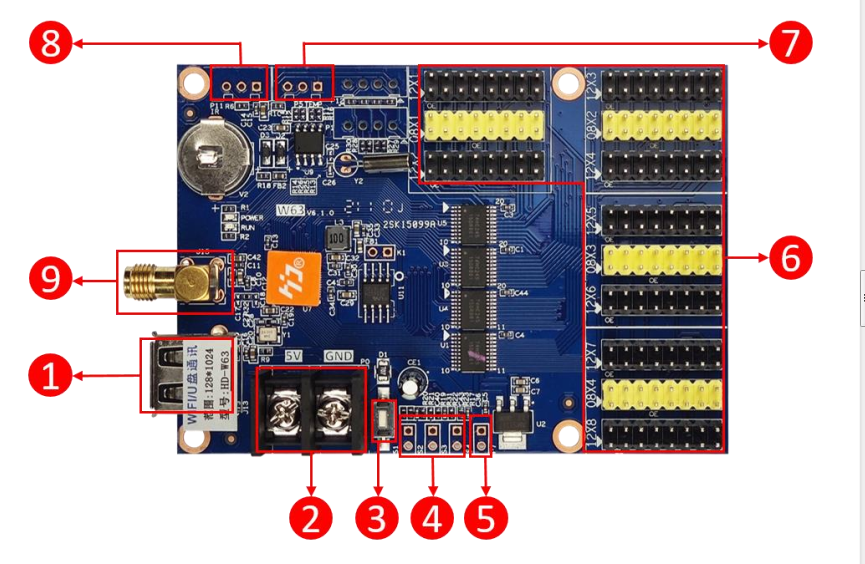

Giao diện phần cứng:

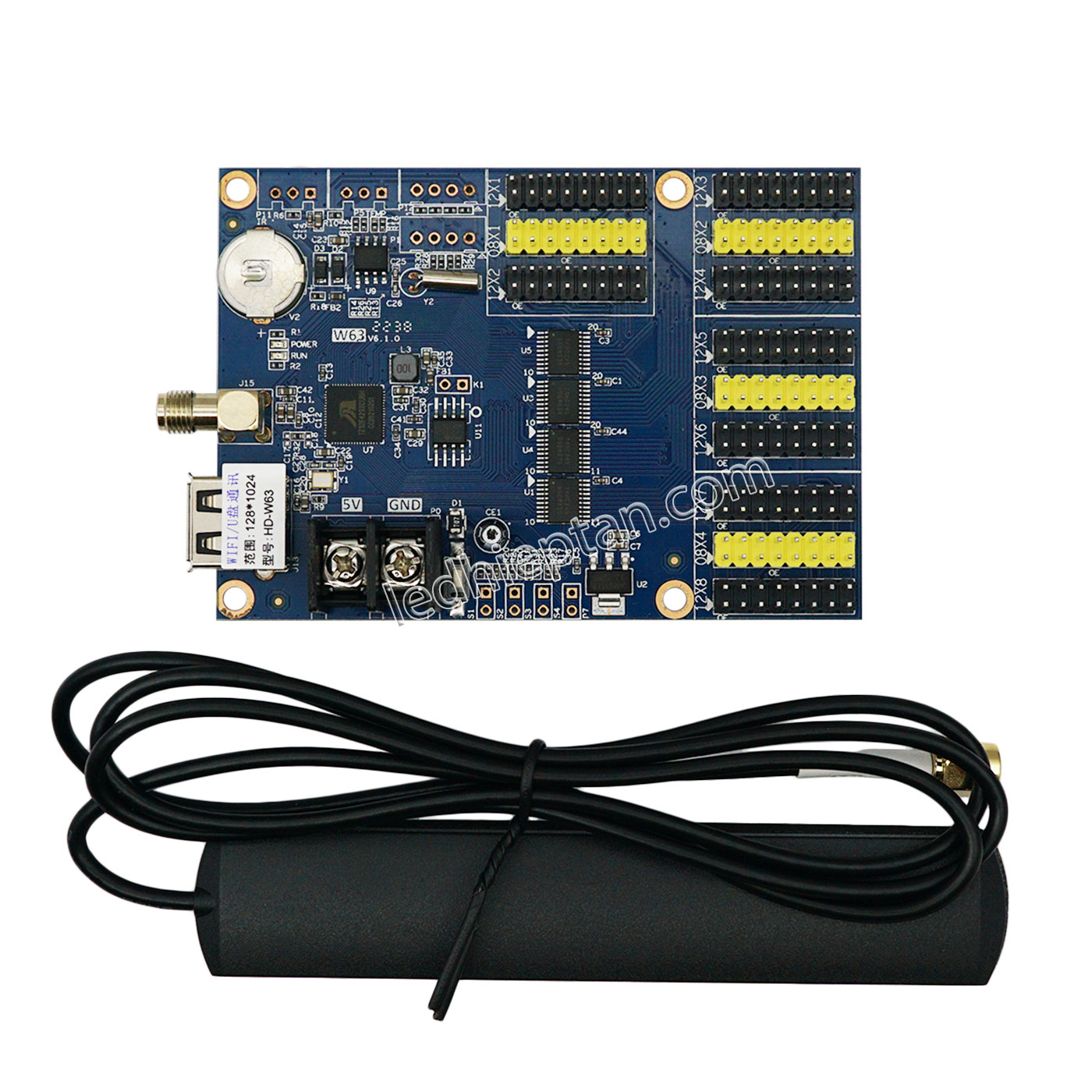

Card HD-W63 kèm alten

1. Cổng USB, cập nhật nội dung chương trình và thiết lập bằng U-disk

2. Kết nối cung cấp nguồn, để kết nối nguồn 5V

3. Nút kiểm tra, để kiểm tra module LED

4. Cổng nút S2/S3/S4: S2, kết nối công tắc điểm, chuyển sang chương trình tiếp theo, hẹn giờ bắt đầu, đếm cộng, S3, kết nối công tắc điểm, chuyển đổi chương trình trước đó, đặt lại bộ đếm thời gian, đếm ngược, S4, kết nối công tắc điểm, điều khiển chương trình, thời gian dừng, đếm lại

5. P7, kết nối cảm biến độ sáng, điều chỉnh độ sáng tự động

6. Cổng HUB12/HUB08, kết nối module LED bằng cáp dẹt

7. P5, kết nối cảm biến nhiệt độ/độ ẩm

8. P11, kết nối remote IR, để kết nối remote cảm biến IR

9. Cổng ăn ten Wi-Fi, sử dụng kết nối với ăng ten Wi-Fi bên ngoài

Hình ảnh sản phẩm:

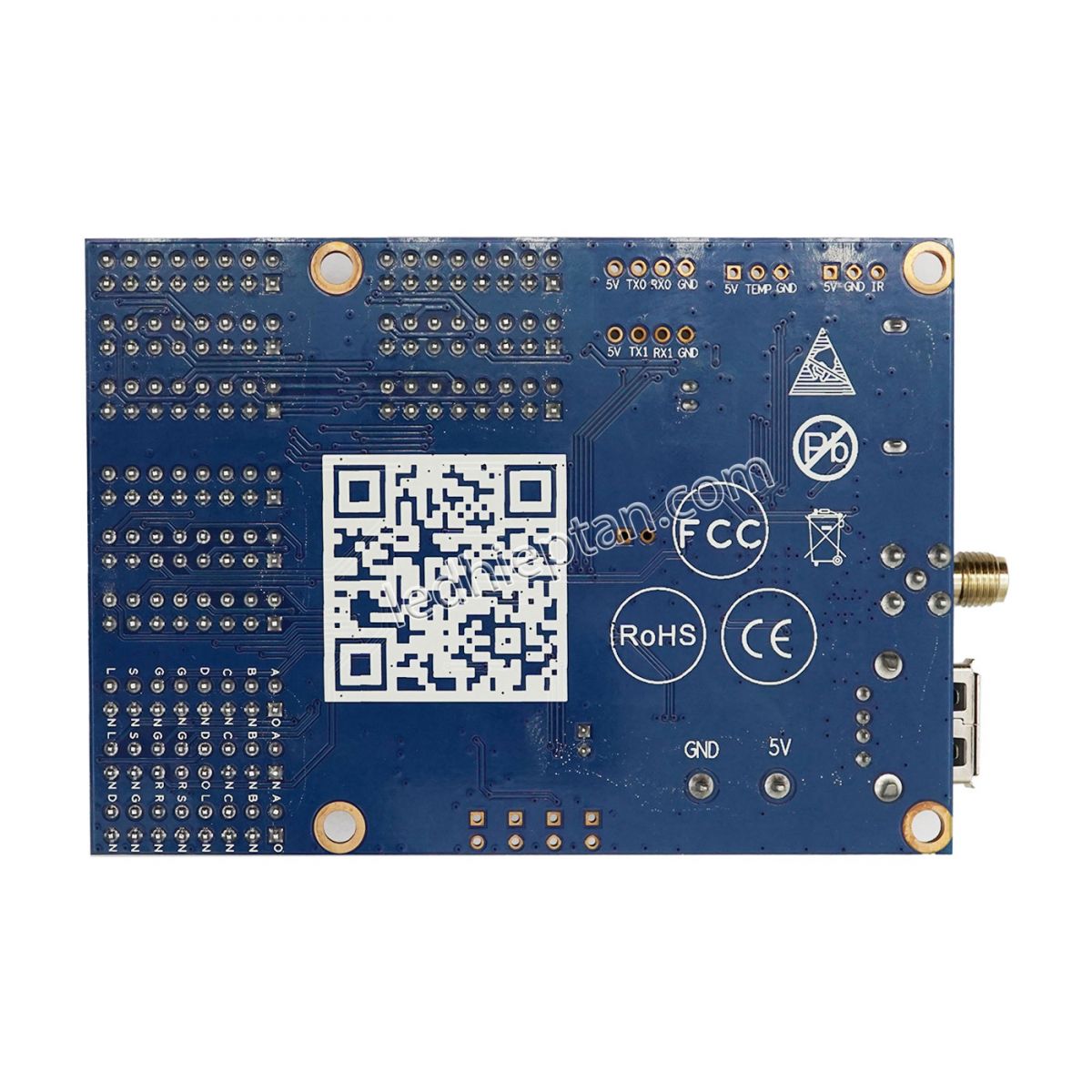

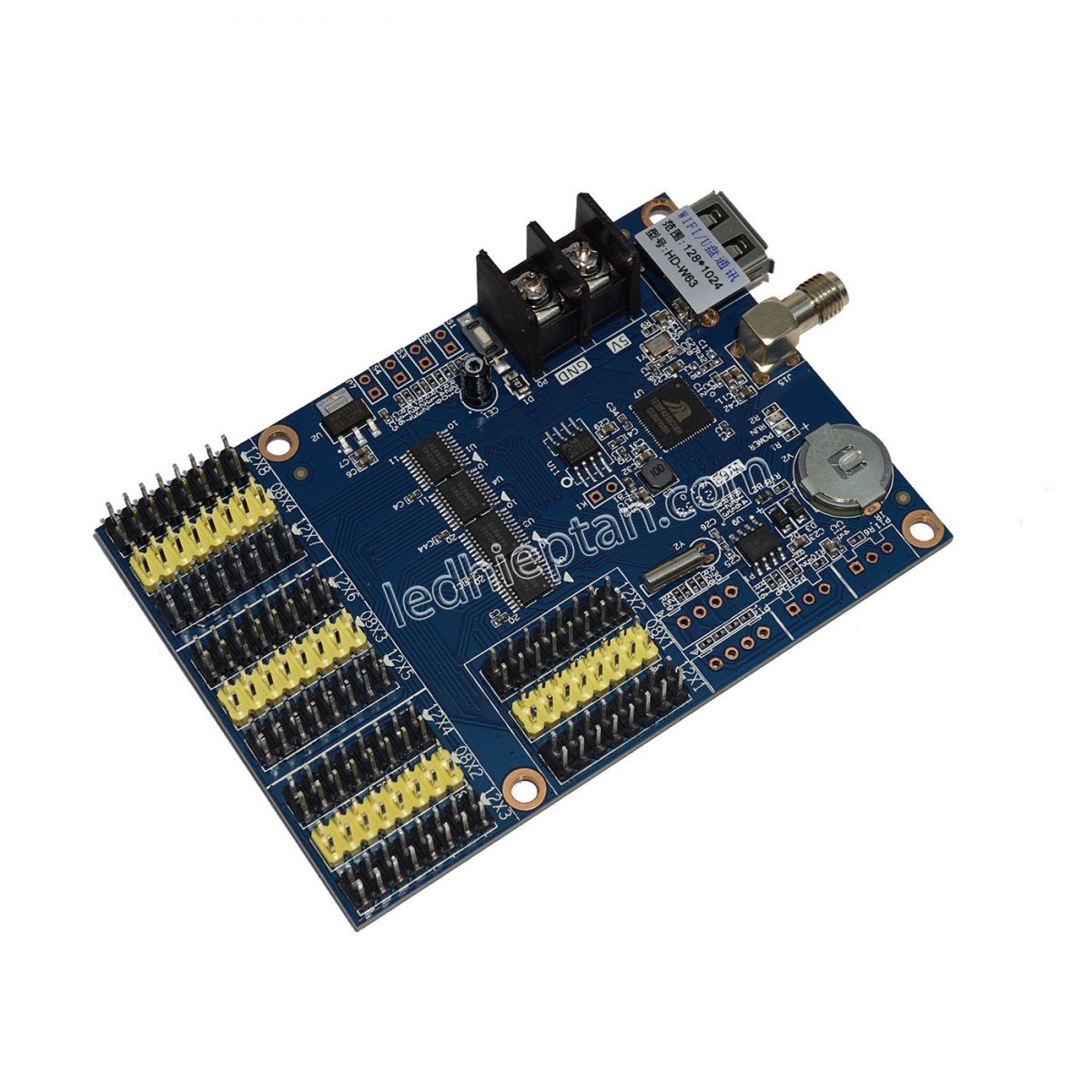

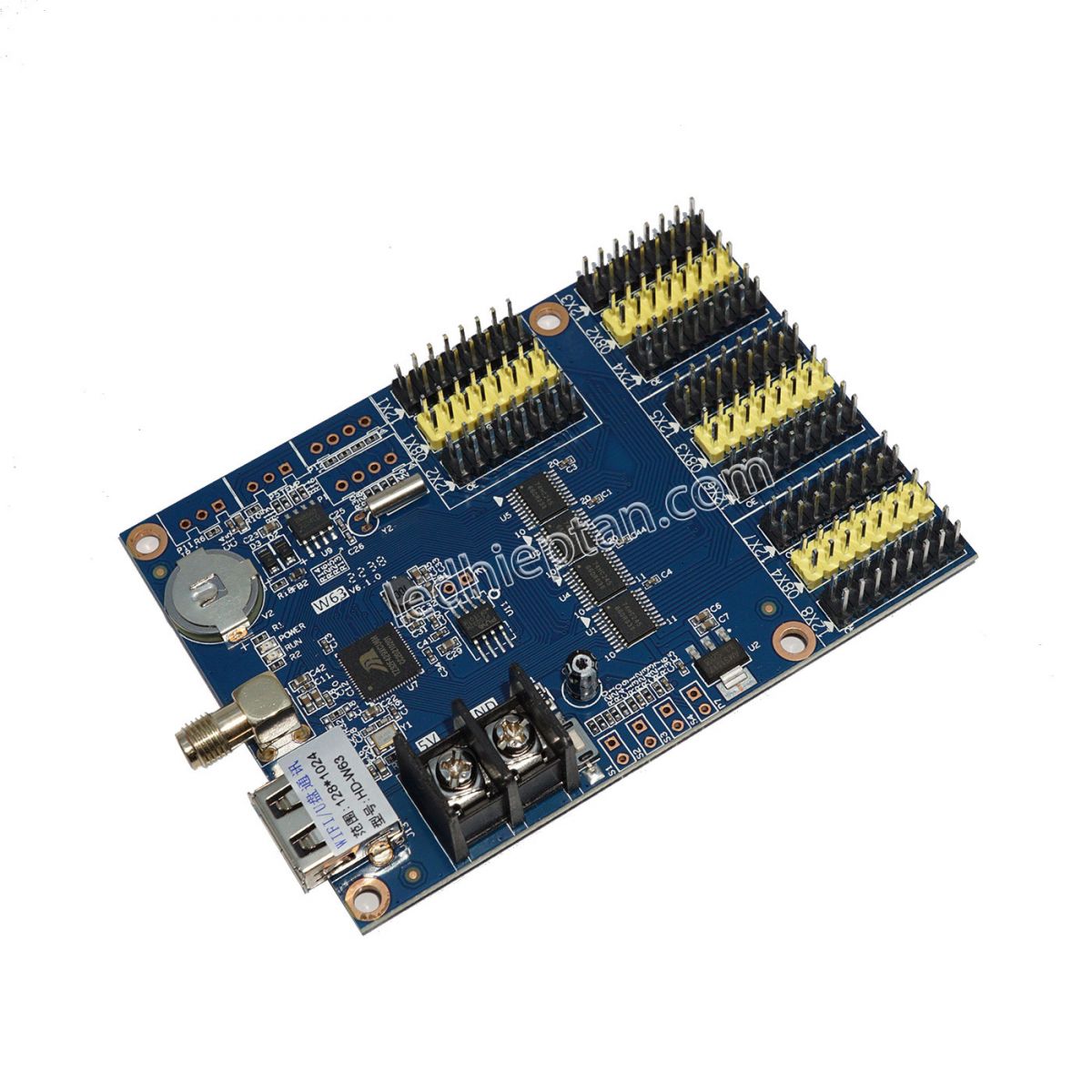

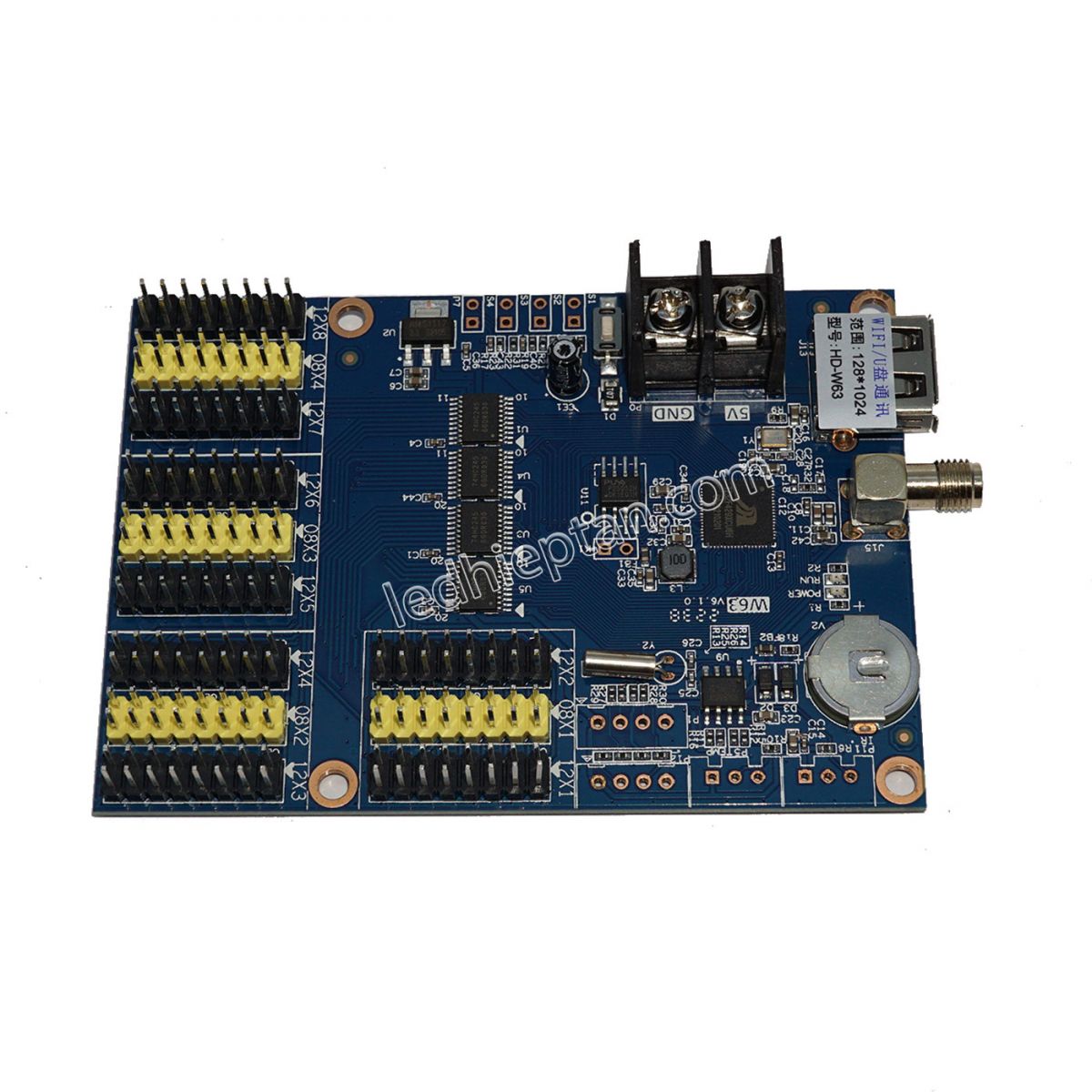

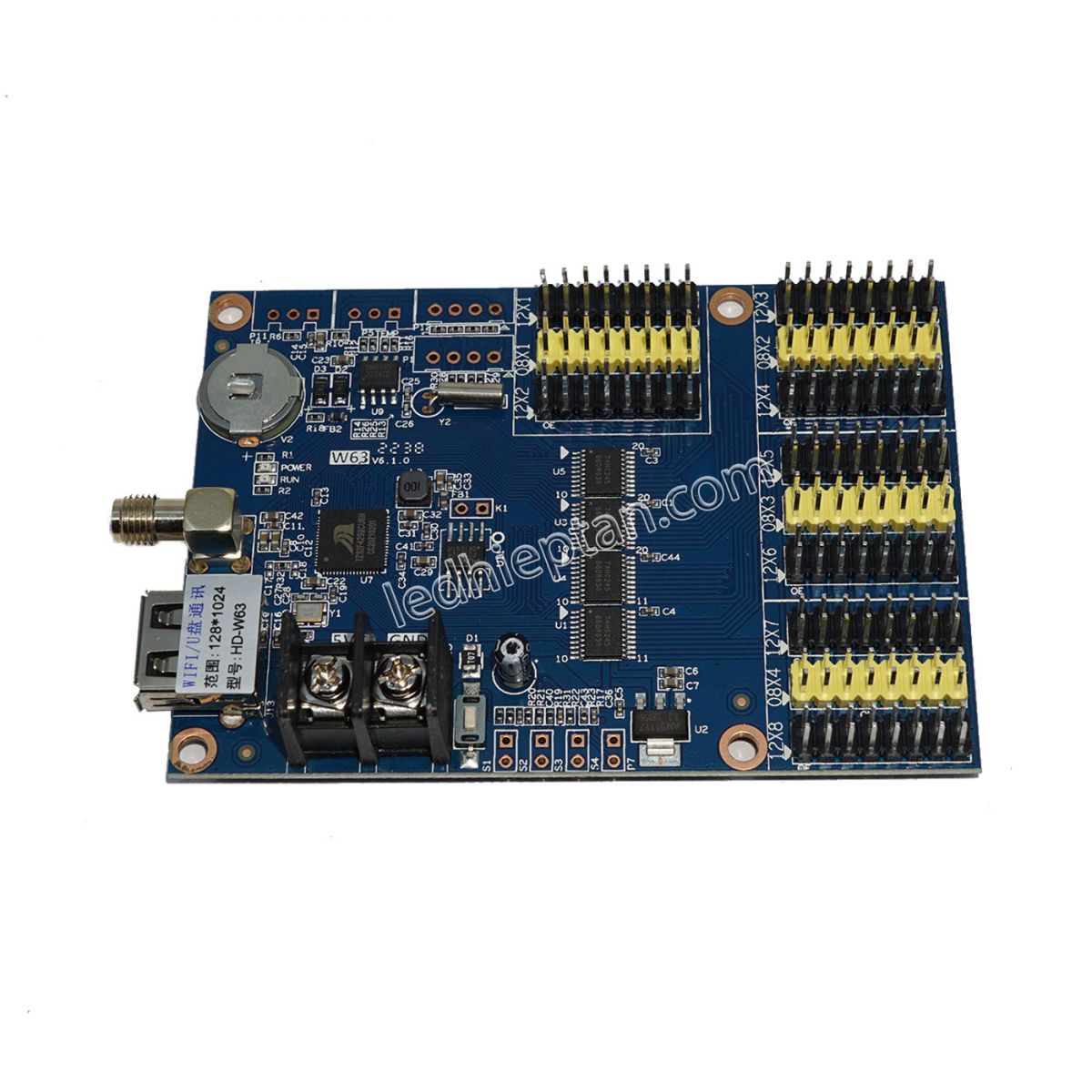

Card HD-W63 kèm alten
