Card HD-W64A kèm alten là card điều khiển Wi-Fi, cập nhật chương trình bằng kết nối WIFI. Có cổng USB, nên cũng có thể sử dụng U-Disk để cập nhật chương trình. Giá thành rẻ, tiết kiệm chi phí, giao diện phần mềm đơn giản, dễ hoạt động, thông tin hiển thị tốt, hiệu quả tốt, hỗ trợ nhiều loại màn hình đơn sắc.

Phần mềm hỗ trợ trên máy tính: HD2018, HD2020
Phần mềm hỗ trợ trên điện thoại: LedArt

Ứng dụng:

Điều khiển màn hình đơn/đôi màu để hiển thị nội dung bảng hiệu, thời gian, biển báo, đồng hồ, tỉ số trận đấu, thông tin thời tiết,…

Tài liệu và video:

Hướng dẫn sử dụng card màn hình hãng HD

Cách cắm cáp bus đúng

Thông số kỹ thuật:

Đặc trưng:

Màn hình hỗ trợ	Đơn màu
Phạm vi điều khiển	Đơn màu: 262.144 1024W*256H,(ngang tối đa 4096, cao tối đa 256 pixels)
Phương thức quét	đang cập nhật
Điện áp hoạt động	+4.2-5.5V

Thông số chi tiết:

Dung lượng FLASH	8M Byte
Cổng giao tiếp	Wi-Fi, U-disk
Số lượng chương trình	1000
Số lượng vùng	Hỗ trợ tối đa 20 vùng riêng biệt, và riêng biệt giữa hiệu ứng đặng biệt và viền
Nội dung chương trình	Thời gian, nhiệt độ (nhiệt độ và độ ẩm), thời gian, đếm, lịch âm
Chế độ chạy	Hiển thị trình tự, công tắc phím, công tắc điều khiển từ xa
Chức năng đồng hồ	1. Hỗ trợ lịch vạn niên, đồng hồ kim, lịch âm 2. Màn hình đếm lên và xuống 3. Tùy ý chỉnh phông chữ, cỡ chữ, màu sắc, vị trí,… 4. Hỗ trợ màn hình nhiều múi giờ
Thiết bị mở rộng	Nhiệt độ, độ ẩm, điều khiển từ xa, cảm quang và các cảm biến khác
Tắt mở màn hình	Hỗ trợ tự động tắt mở màn hình theo thời gian
Điều chỉnh độ sáng	Hỗ trợ 3 chế độ: điều chỉnh bằng tay, điều chỉnh tự động bằng cảm biến, điều chỉnh tự động theo thời gian
Công suất	3W
Trọng lượng	110g/card

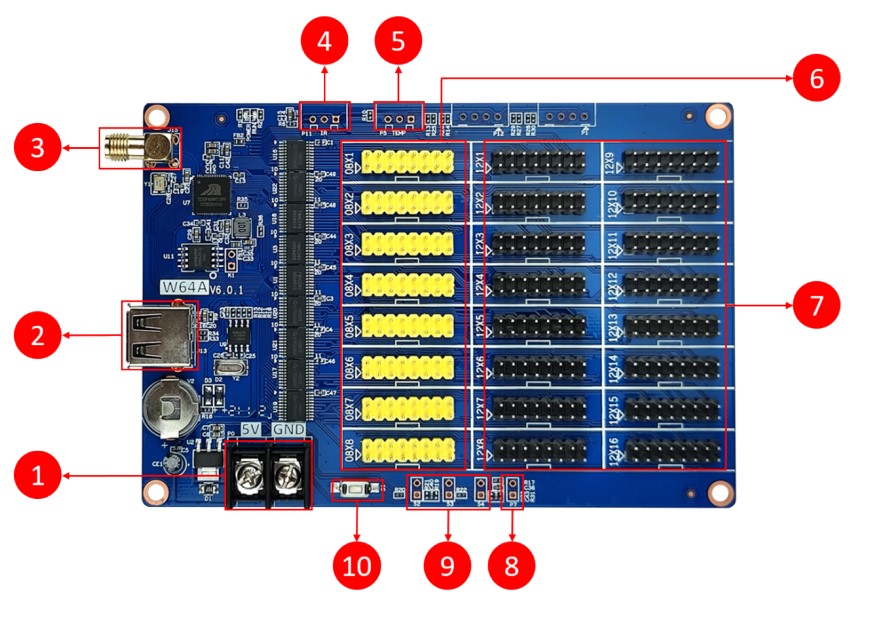

Giao diện phần cứng:

1. Kết nối cung cấp nguồn, để cấp nguồn 5V

2. Cổng USB, cập nhật nội dung chương trình và thiế lập bằng U-disk

3. Giao diện Wi-Fi, dùng để kết nối ăng ten ngoài Wifi

4. Giao diện IR, kết nối bộ thu hồng ngoại điều khiển từ xa

5. P5, kết nối cảm biến nhiệt độ/độ ẩm

6. Giao diện HUB08, kết nối với module hiển thị LED của giao diện HUB08

7. Giao diện HUB12, kết nối với module hiển thị LED của giao diện HUB12

8. P7, kết nối cảm biến độ sáng, điều chỉnh độ sáng tự động

9. Cổng nút S2/S3/S4: S2, kết nối công tắc điểm, chuyển sang chương trình tiếp theo, hẹn giờ bắt đầu, đếm cộng, S3, kết nối công tắc điểm, chuyển đổi chương trình trước đó, đặt lại bộ đếm thời gian, đếm ngược, S4, kết nối công tắc điểm, điều khiển chương trình, thời gian dừng, đếm lại

10. Nút kiểm tra: kiểm tra module thiết bị

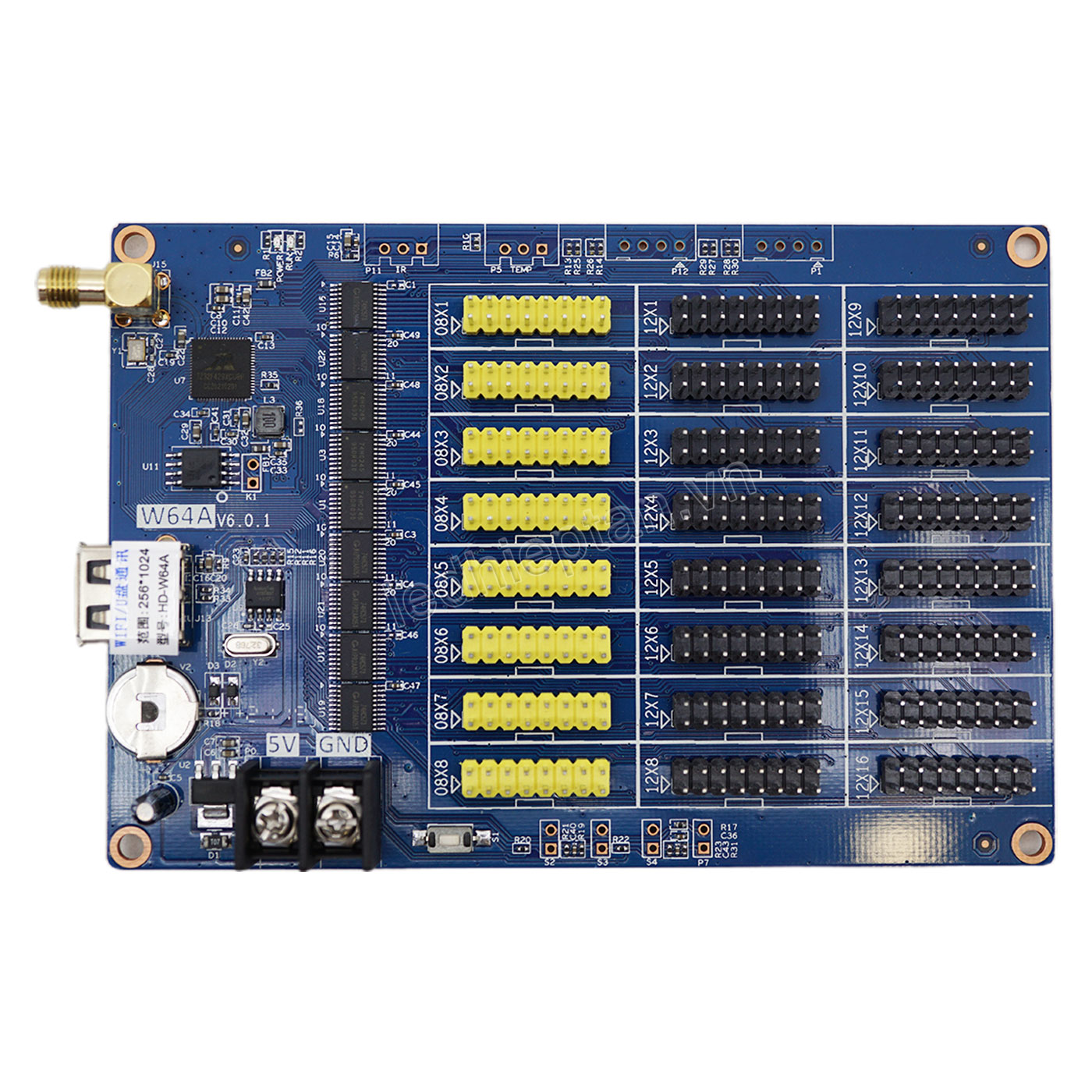

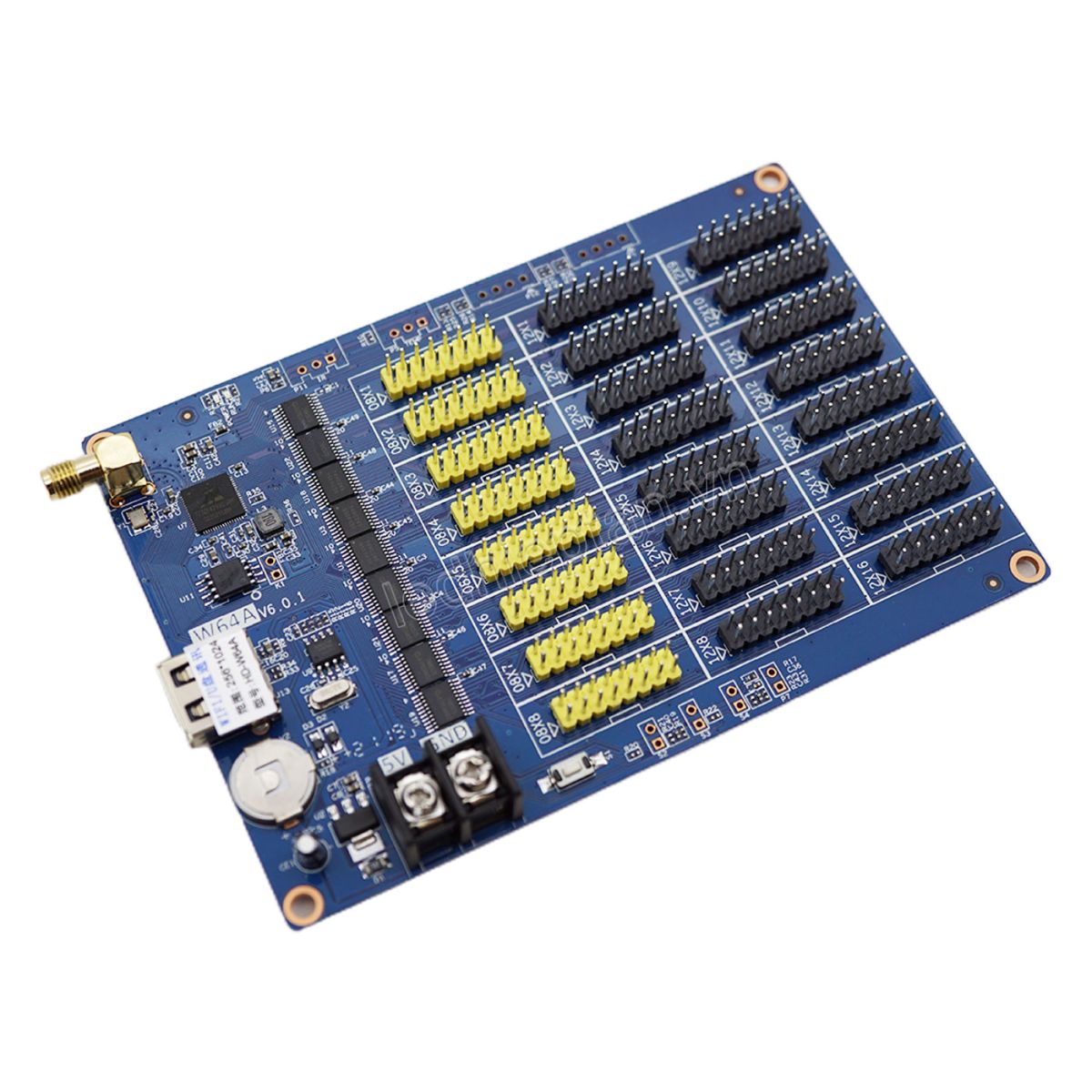

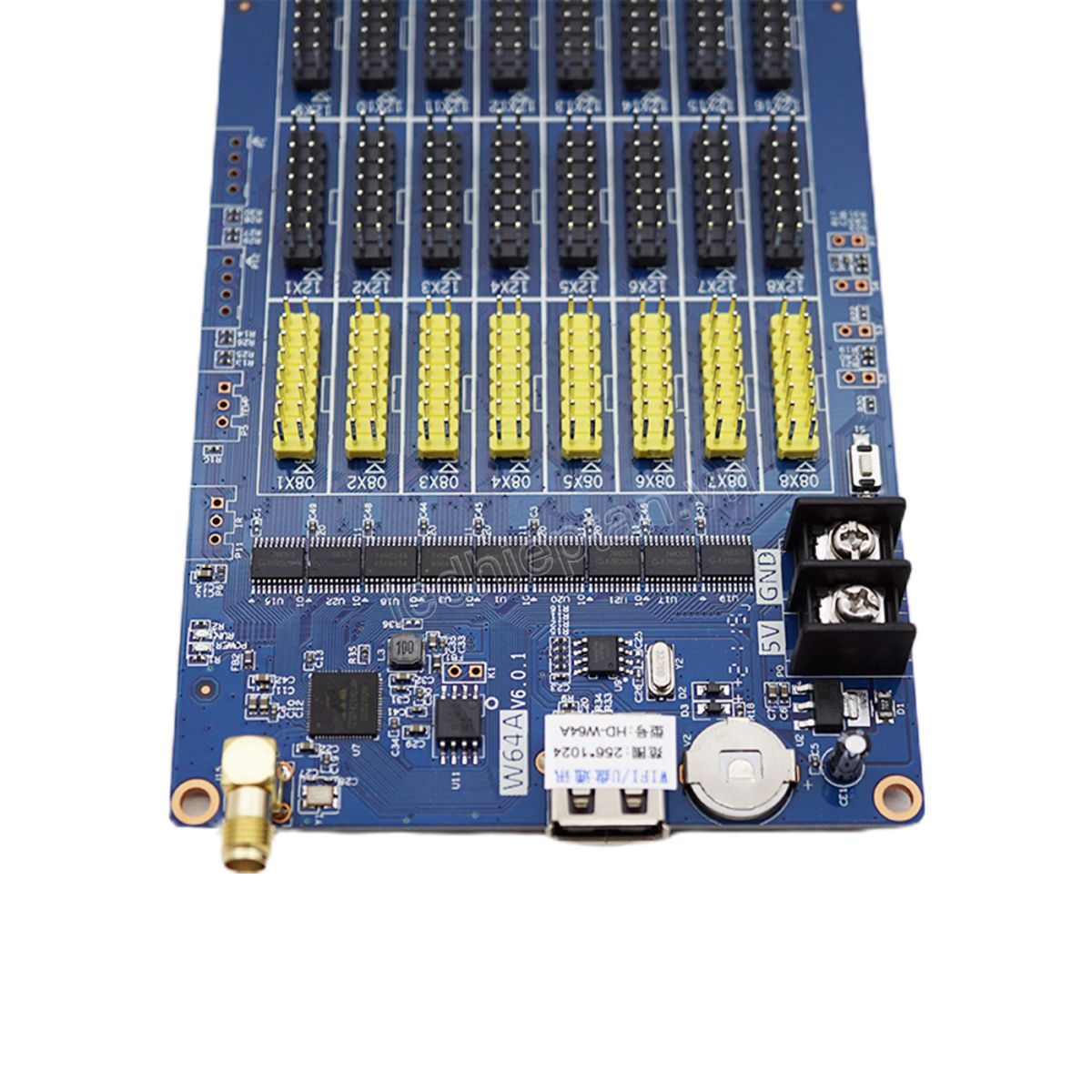

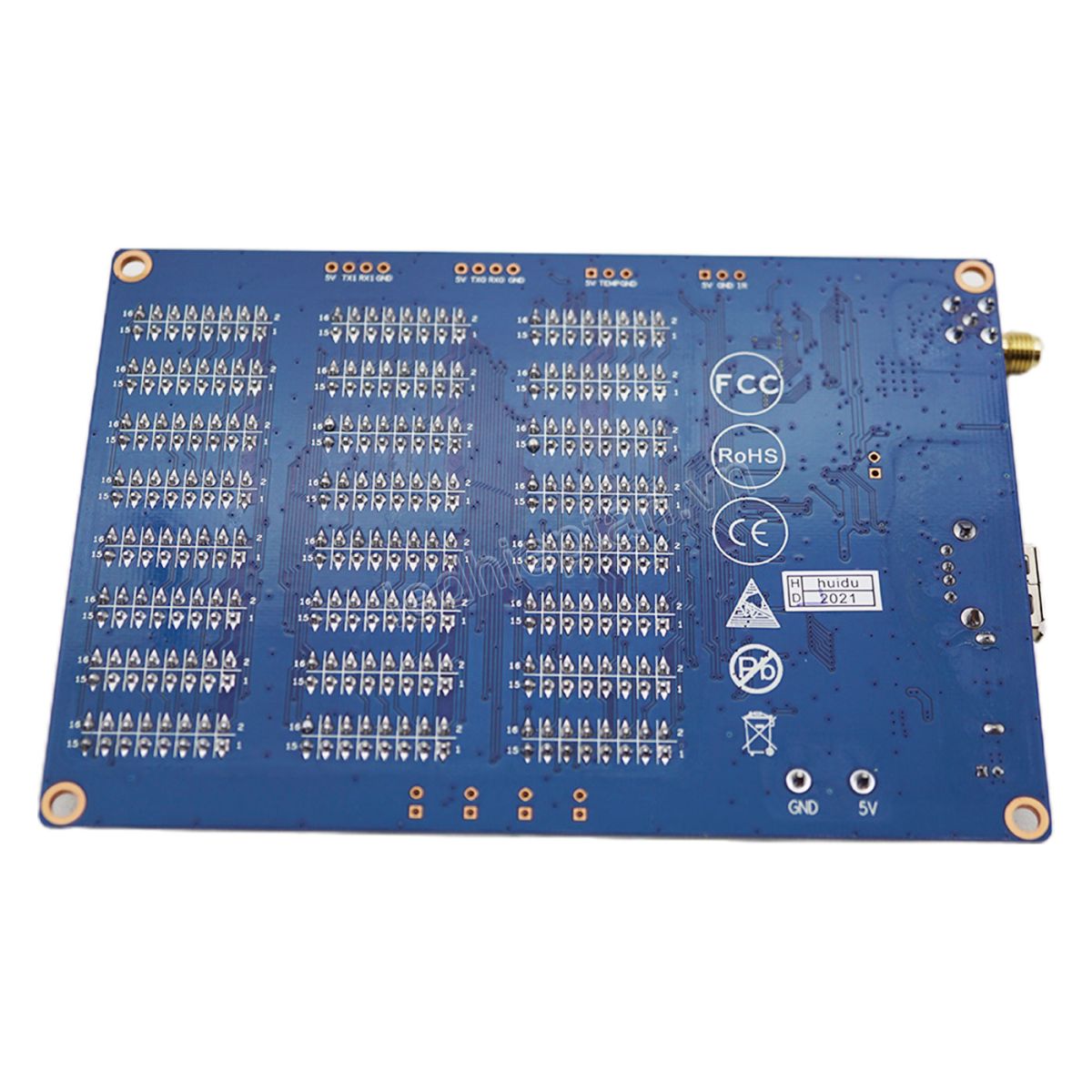

Hình ảnh sản phẩm:

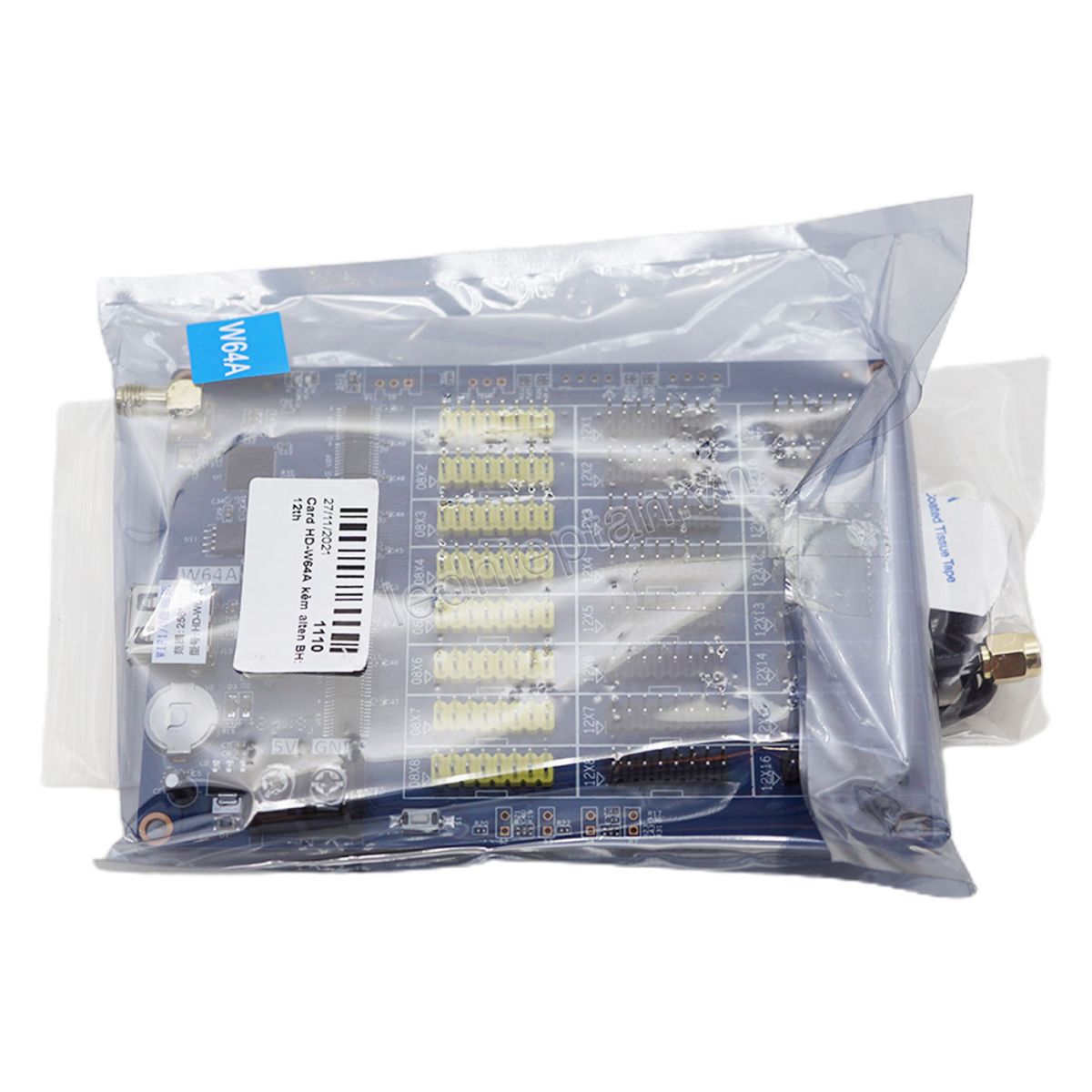

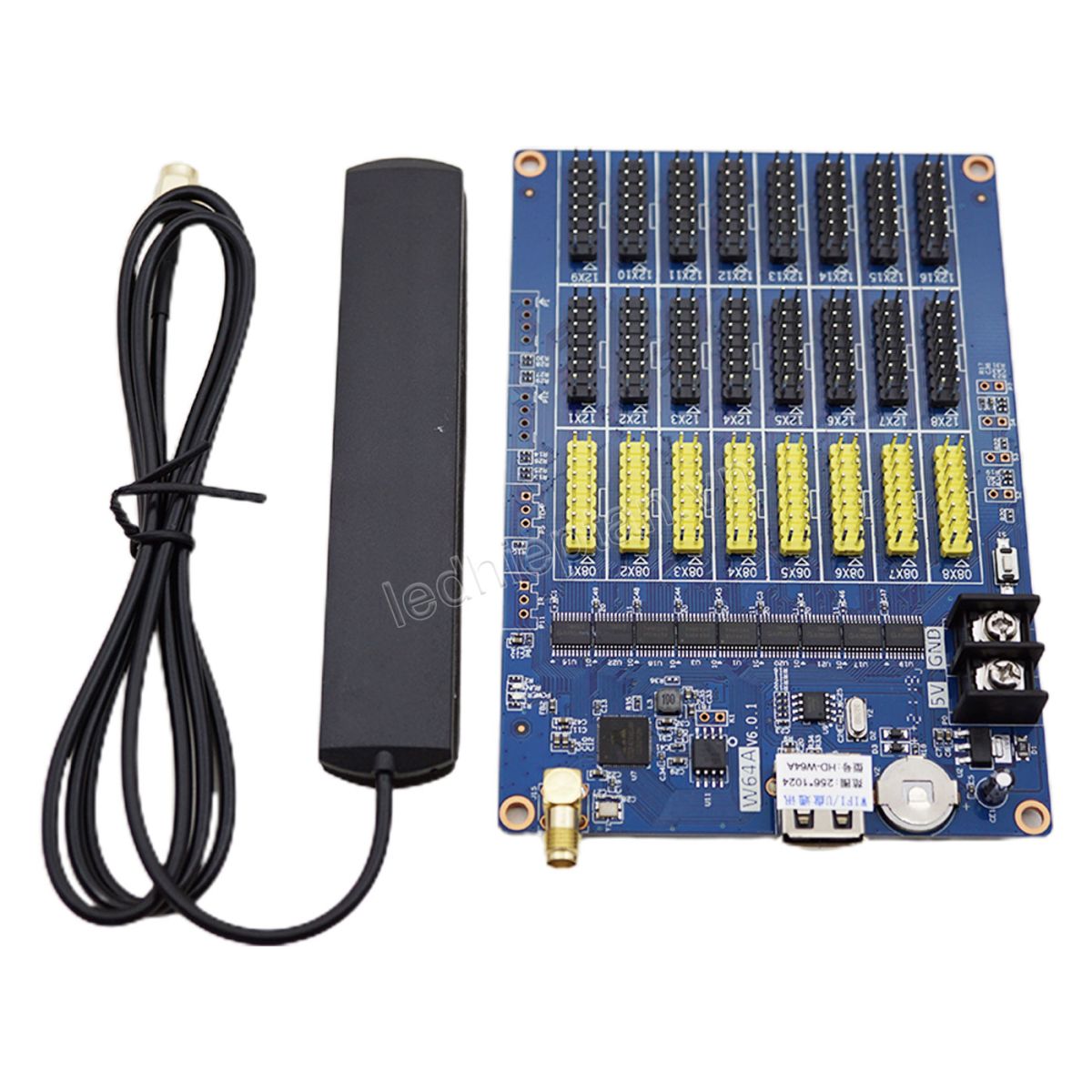

Card HD-W64A kèm alten
