Card HD-W66 kèm alten là card điều khiển Wi-Fi, cập nhật chương trình bằng kết nối Wi-Fi, nó có cổng USB, nên cũng cố thể sử dụng U-disk để cập nhật chương trình. Giá thành rẻ, tiết kiệm chi phí, giao diện phần mềm đơn giản, dễ vận hành, thông tin hiển thị tốt hơn, nhiều hiệu ứng, hỗ trợ đa dạng nhiều loại màn hình đơn màu.

Phần mềm điều khiển: HD2020, LedArt

Lưu ý:

Card HD-W66 phải gắn HUB mới có thể kết nối với tấm LED màn hình

Ứng dụng:

Điều khiển màn hình đơn/đôi màu để hiển thị nội dung bảng hiệu, thời gian, biển báo, đồng hồ, tỉ số trận đấu, thông tin thời tiết,…

Tài liệu và video:

Hướng dẫn sử dụng card màn hình hãng HD

Cách cắm cáp bus đúng

Thông số kỹ thuật:

Nội dung	Mô tả
Module hỗ trợ	Đơn màu/Đôi màu/ Ba màu quét thông thường
Vùng điều khiển	Đơn màu: 2048512 Đôi màu: 1024512 Ba màu quét thông thường: 1024*192
Bộ nhớ flash	4M Byte
Cổng giao tiếp	U-Disk, Wi-Fi
Hỗ trợ đầy đủ màu	Module đầy đủ màu có thể hiển thị đỏ, xanh lá, xanh dương, vàng, tím, trắng
Số lượng chương trình	Tối đa 1000 chương trình. Có thể chạy theo phần thơi gian hoặc điều khiển bằng nút nhấn
Số lượng vùng	20 vùng riêng biệt, tách biệt giữa hiệu ứng đặc biệt và hiệu ứng viền
Màn hình hiển thị	Văn bản, hình ảnh, văn bản 3D, hoạt ảnh(SWF), Excel, thời gian, nhiệt độ(độ ẩm), bộ đếm, âm lịch
Hiển thị	Hiển thị trình tự, thay đổi bằng nút nhấn, điều khiển từ xa
Hiệu ứng hiển thị	1. Hiển thị văn bản, hình ảnh, thời gian, tính giờ, nhiệt độ hoặc nhiệt độ và độ ẩm(module ngoài yêu cầu) 2. Hỗ trợ chương trình viền, thiết lập khu vực viền, tùy chỉnh viền 3. Hiển thị hành động đa dạng 4. Hơn 40 loại hiển thị hiệu ứng văn bản 5. Hỗ trợ từ hoạt hình đơn giản 6. Hỗ trợ font chữ phác thảo, font chữ nét và các cài đặt khác 7. Hỗ trợ cài đặt nền văn bản khu vực 8. Hỗ trợ thêm trực tiếp biểu mẫu excel
Tính năng đồng hồ	1. Hỗ trợ đồng hồ kim cổ điển, đồng hồ điện tử, âm lịch 2. Đếm ngược/đếm dần lên, nút đếm ngược/nút đếm dần lên 3. Font chữ, kích thước, màu sắc và vị trí có thể thay đổi tự do
Thiết bị mở rộng	Cảm biến nhiệt độ, độ ẩm, điều khiển từ xa IR, cảm quang…
Làm mờ	Hỗ trợ 3 chế độ mức sáng

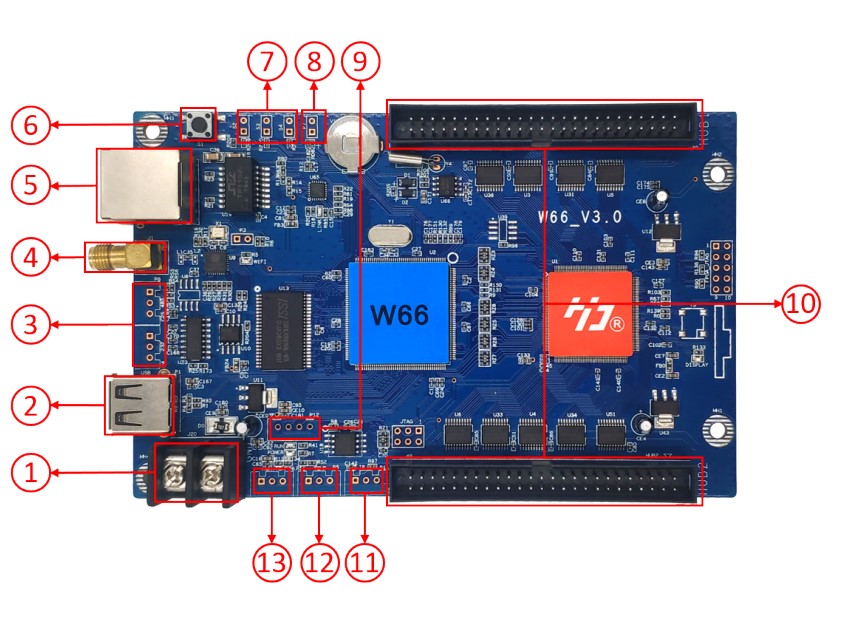

Mô tả ngoại hình:

3-1

Kết nối nguồn, kết nối nguồn cung cấp 5V
Cổng USB, cập nhật chương trình bằng U-Disk
Cổng giao tiếp nối tiếp
Kết nối vào máy tính bằng Wi-Fi để gửi tham số và chương trình
Cổng LAN, kết nối vào máy tính bằng mạng để gửi tham số và chương trình
Nút kiểm tra, bấm để thay đổi trang thái màn hình kiểm tra
S2, kết nối công tắc điểm, chuyển đổi chương trình tiếp theo, thời gian bắt đầu, đếm cộng; S3, kết nối công tắc điểm, chuyển đổi chương trình trước, đặt lại bộ đếm thời gian, đếm lùi; S4, kết nối công tắc điểm, kiểm soát chương trình, thời gian tạm dừng, đếm lại
P7, kết nối cảm biến ánh sáng
P12, kết nối cảm biến PM2.5 hoặc module hiệu chỉnh thời gian GPS
Cổng 50PIN, kết nối màn hình
Kết nối IR để điều khiển từ xa
P5, kết nối cảm biến nhiệt độ/độ ẩm
Cổng nhiệt độ và độ ẩm
