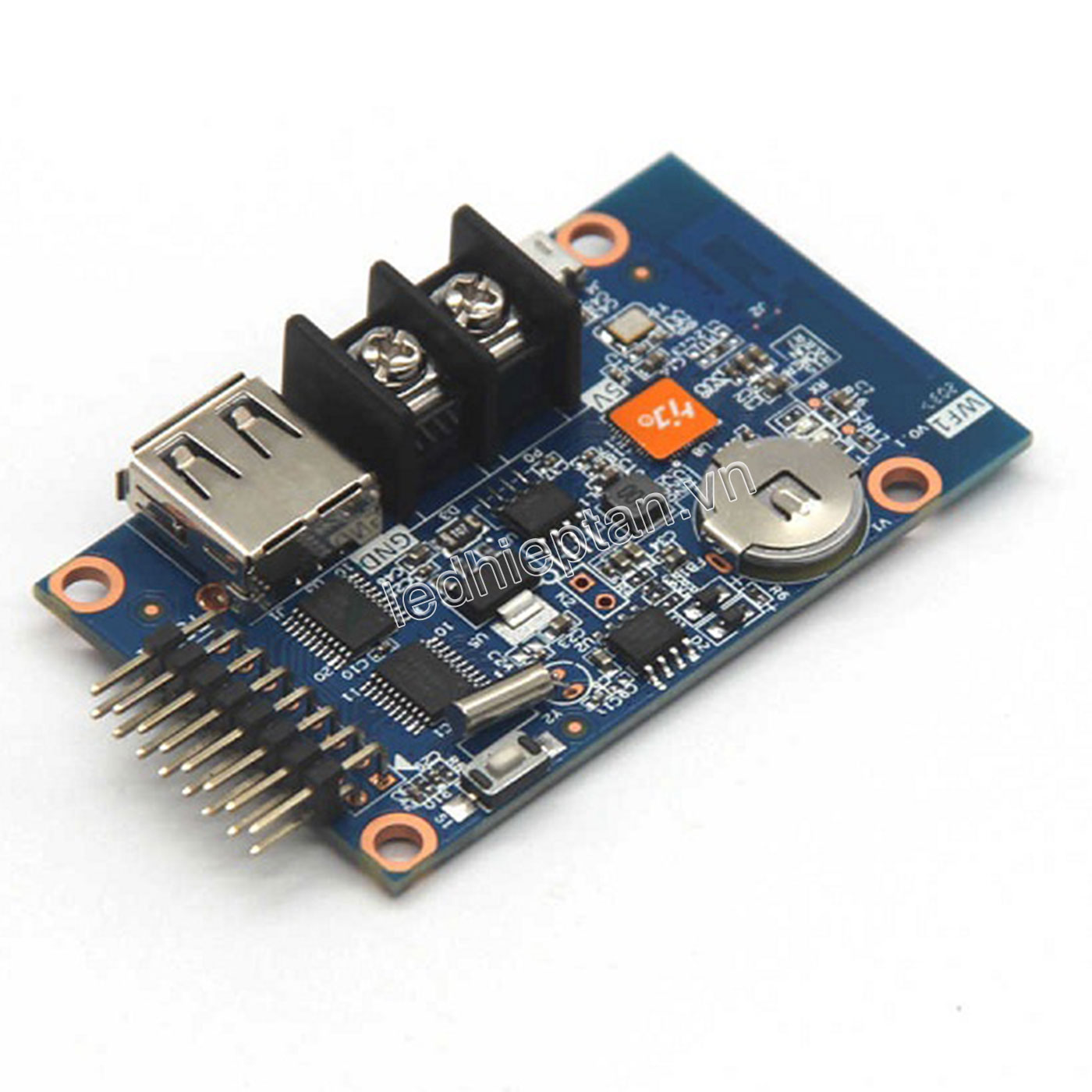

Card HD- WF1 được trang bị 1 HUB75E. Nó là card điều khiển phiên bản đầy đủ màu. Hỗ trợ Wi-Fi và U-disk để cập nhật chương trình.
Phần mềm tương thích: HD2020 và LedArt(APP).
Lưu ý :
- Để đảm bảo card điều khiển có thể lưu trữ trong quá trình hoạt động, hãy đảm bảo pin trên card không bị lỏng
- Để đảm bảo hệ thống hoạt động ổn định lâu dài, vui lòng cố gắng sử dụng nguồn 5V tiêu chuẩn
Tính năng:
| Chức năng | Mô tả |
| Module hỗ trợ | Hỗ trợ module đầy đủ màu với cổng HUB75, hỗ trợ IC thông thường và IC ICN2038 |
| Chế độ quét | Tĩnh đến 1/32S |
| Vùng điều khiển | 640*32, 320*64 |
| Cổng giao tiếp | Wi-Fi, U-disk |
| Dung lượng bộ nhớ flash | 4M Byte |
| Hỗ trợ RGB | Module đầy đủ màu có thể hiển thị đỏ, xanh lá, xanh dương, vàng, tím, trắng |
| Mức xám | 8 cấp độ, hỗ trợ văn bản đầy đủ màu |
| Số lượng chương trình | 999 chương trình, hỗ trợ chuyển chương trình bằng điều khiển từ xa Wi-Fi |
| Số lượng vùng | 20 vùng riêng biệt, tách biệt giữa hiêu ứng đặc biệt và hiệu ứng viền |
| Màn hình hiển thị | Văn bản, chữ hoạt hình, văn bản 3D, hình ảnh và văn bản(hình ảnh, SWF), excel, thời gian, nhiệt độ(độ ẩm), đếm thời gian, bộ đếm, âm lịch |
| Tự động chuyển màn hình | Hỗ trợ máy chuyển đổi hẹn giờ |
| Làm mờ | Hỗ trợ cài đặt độ sáng, cài đặt độ sáng theo giai đoạn |
| Nguồn cung cấp | Micro USB, tiêu chuẩn 5V |
| Chứng nhận | CE, FCC, RoHS |

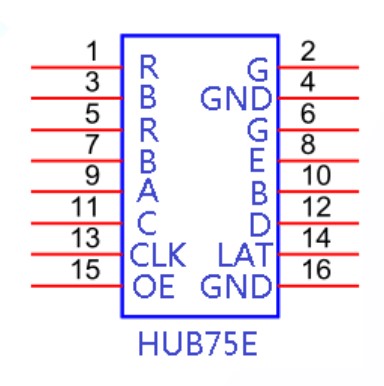

Định nghĩa cổng:

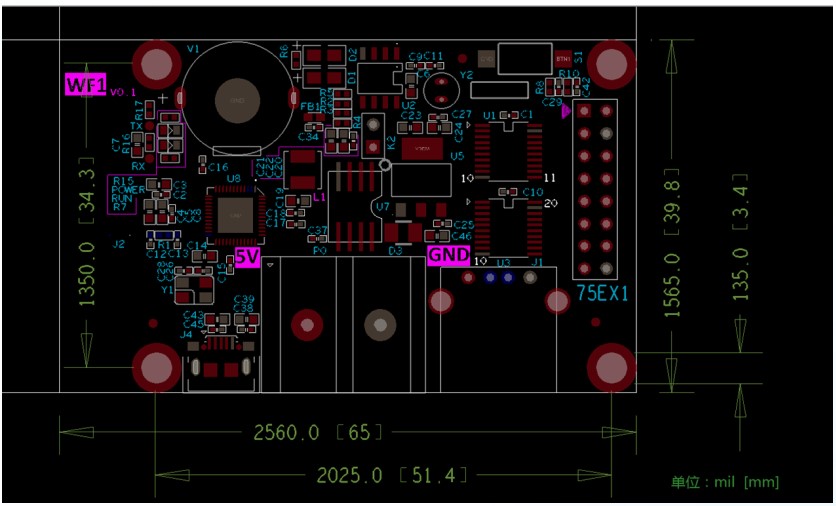

Bản vẽ kích thước:

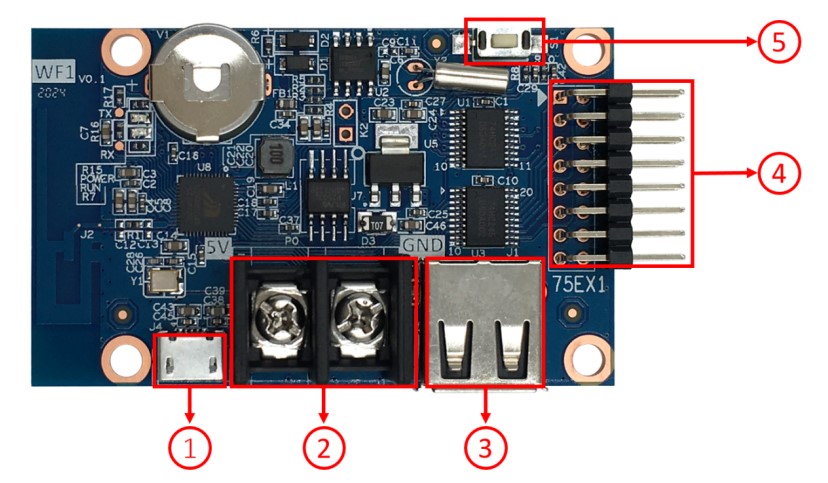

Mô tả ngoại hình:
1. Cổng Micro USB, cung cấp nguồn 5V, có thể cung cấp nguồn trực tiếp bằng cáp Micro USB
2. Kết nối nguồn 5V tiêu chuẩn, chia sẻ với Micro USB, có thể cấp nguồn trực tiếp cho module LED
3. Cổng USB, cập nhật chương trình bằng U-Disk
4. Cổng HUB75E kết nối với màn hình LED
5. Nút kiểm tra, để kiểm tra trạng thái tấm LED
