Card HD-WF4 (7 màu) được trang bị 4 cổng HUB75E. Nó là phiên bản đầy đủ màu của dòng card điều khiển. Hỗ trợ Wi-Fi và U-disk để cập nhật chương trình.
Phần mềm hỗ trợ trên máy tính: HD2020
Phần mềm hỗ trợ trên ĐTDĐ: LedArt
Lưu ý :
- Để đảm bảo card điều khiển có thể lưu trữ trong quá trình hoạt động, hãy đảm bảo pin trên card không bị lỏng
- Để đảm bảo hệ thống hoạt động ổn định lâu dài, vui lòng cố gắng sử dụng nguồn 5V tiêu chuẩn
Thông số kỹ thuật:
Đặc trưng:
| Màn hình hỗ trợ | Hỗ trợ module đầy đủ màu sd cổng HUB75, hỗ trợ IC thông thường và IC ICN2038 |
| Phạm vi điều khiển | 98.304 pixels, 768*128, ngang tối đa 1280, cao tối đa 256 |
| Chế độ quét | Hỗ trợ quét tĩnh đến 1/32S |
| Điện áp hoạt động | 5V |
Lưu ý: WF4 không hỗ trợ P4 full out có IC5958
Thông số chi tiết:
| Cổng giao tiếp | Wi-Fi, U-Disk |
| Bộ nhớ flash | 8M Byte |
| Hỗ trợ RGB | Module đầy đủ màu có thể hiển thị đỏ, xanh lá, xanh dương, vàng, tím, trắng |
| Mức xám | 8 cấp độ, hỗ trợ văn bản đầy đủ màu |
| Số lượng chương trình | 999 chương trình, hỗ trợ chuyển chương trình bằng điều khiển từ xa wifi |
| Số lượng vùng | 20 vùng riêng biệt và tách biệt giữa hiệu ứng đặc biệt và vùng |
| Màn hình hiển thị | văn bản, văn bản hoạt hình, văn bản 3D, hình ảnh & văn bản(tấm ảnh, SWF), excel, thời gian, nhiệt độ, đếm thời gian, bộ đếm, âm lịch |
| Tự động chuyển màn hình | Hỗ trợ máy chuyển đổi hẹn giờ |
| Làm mờ | Hỗ trợ cài đặt độ sáng, cài đặt độ sáng khoảng thời gian |
| Nguồn cung cấp | Micro USB, 5V tiêu chuẩn |
| Chứng nhận | CE, FCCm RoHS |
| Trọng lượng | 42g/card |

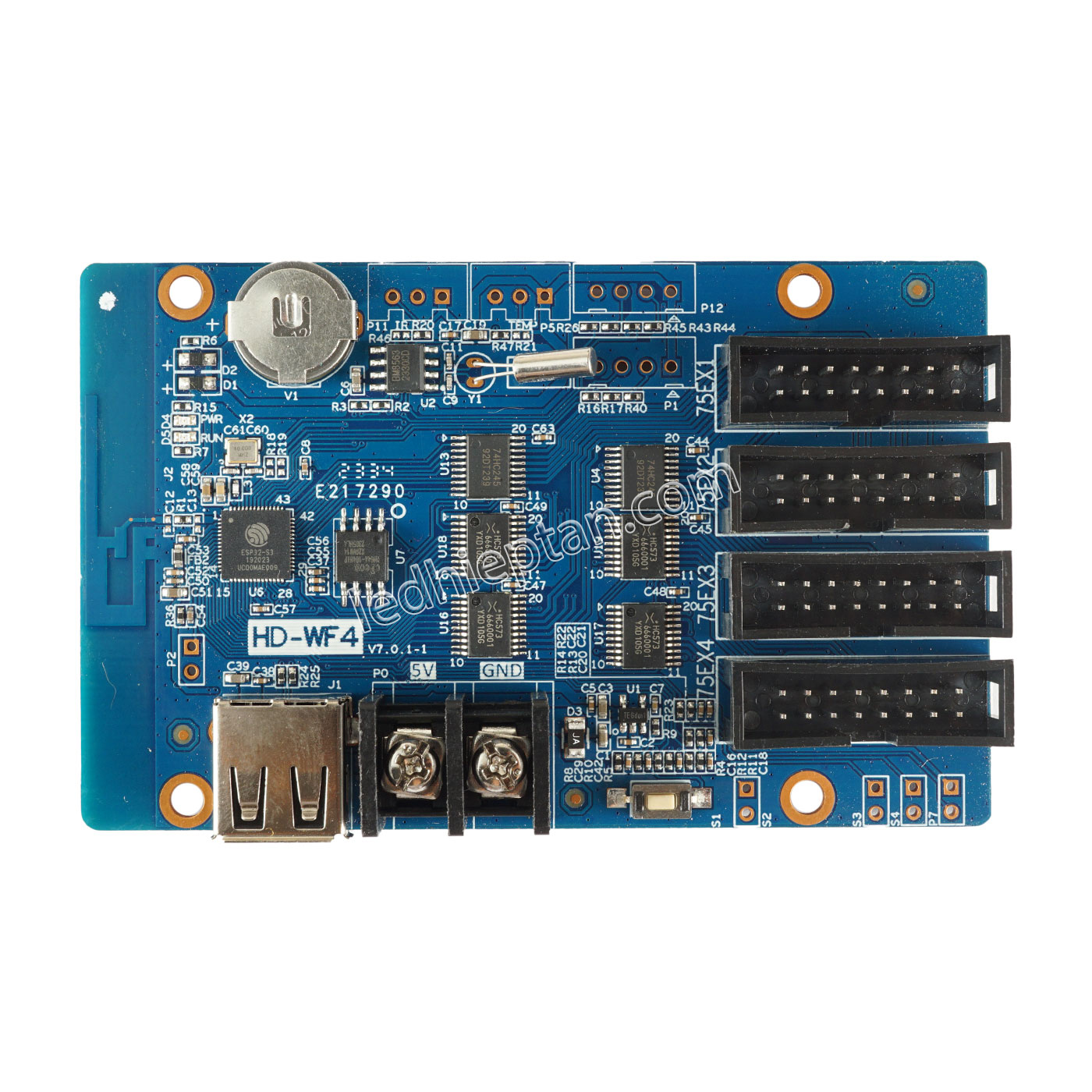

Mô tả ngoại hình:
1. Cổng USB, cập nhật chương trình bằng U-disk
2. Kết nối nguồn tiêu chuẩn 5V, chia sẻ với Micro USB
3. Nút kiểm tra, bấm để thay đổi trạng thái màn hình test
4. S2, kết nối công tắc điểm, chuyển sang chương trình kế tiếp, giờ bắt đầu, đếm lên
S3, kết nối công tắc điểm, chuyển sang chương trình trước, đặt lại thời gian, đếm ngược
S4: kết nối công tắc điểm, điểu khiển chương trình, hẹn dừng, đếm reset
5. P7, kết nối cảm biến độ sáng
6. Cổng HUB75E để kết nối với màn hình LED
7. P12, kết nối cảm biến bụi PM2.5 hoặc PM10
8. P5, kết nối cảm biến nhiệt độ
9. P11, kết nối IR, điều khiển từ xa
Cấu hình bằng LedArt:
