Card phát Linsn TS802 dùng để chuyển đổi tín hiệu video đầu vào (DVI) sang định dạng có thể hiển thị trên màn hình, kết hợp với card thu Linsn để kết nối với màn hình LED
Phần mềm hỗ trợ trên máy tính: LED Studio LINSN – LEDSET
Ứng dụng:
Tiếp nhận tín hiệu từ bộ xử lý và chuyển đến card thu để hiển thị nội dung mong muốn lên màn hình LED. Nhiều card phát có thể kết nối với bộ xử lý để hiển thị màn hình có độ phân giải cao hơn(nhưng không vượt quá khả năng quản lý của bộ xử lý).
Thông số kỹ thuật:
Đặc trưng:
| Màn hình hỗ trợ | Hỗ trợ hiển thị module màn hình LED full màu |
| Phạm vi điều khiển | 1.310.720 điểm ảnh (Mỗi cổng mạng điều khiển tối đa 655.360 điểm ảnh) 60Hz(Sử dụng 2 cổng mạng): 2048*640, 1920*672, 1792*720, 1600*800, 1472*880, 1344*960, 1280*1024 30Hz(Sử dụng 2 cổng mạng): 4032*512, 3840*544, 3584*576, 3392*608, 3200*640, 3072*672, 2880*704 |
| Phương thức quét | Hỗ trợ mọi chế độ quét từ tĩnh đến 1/64S |
| Điện áp hoạt động | 5V |

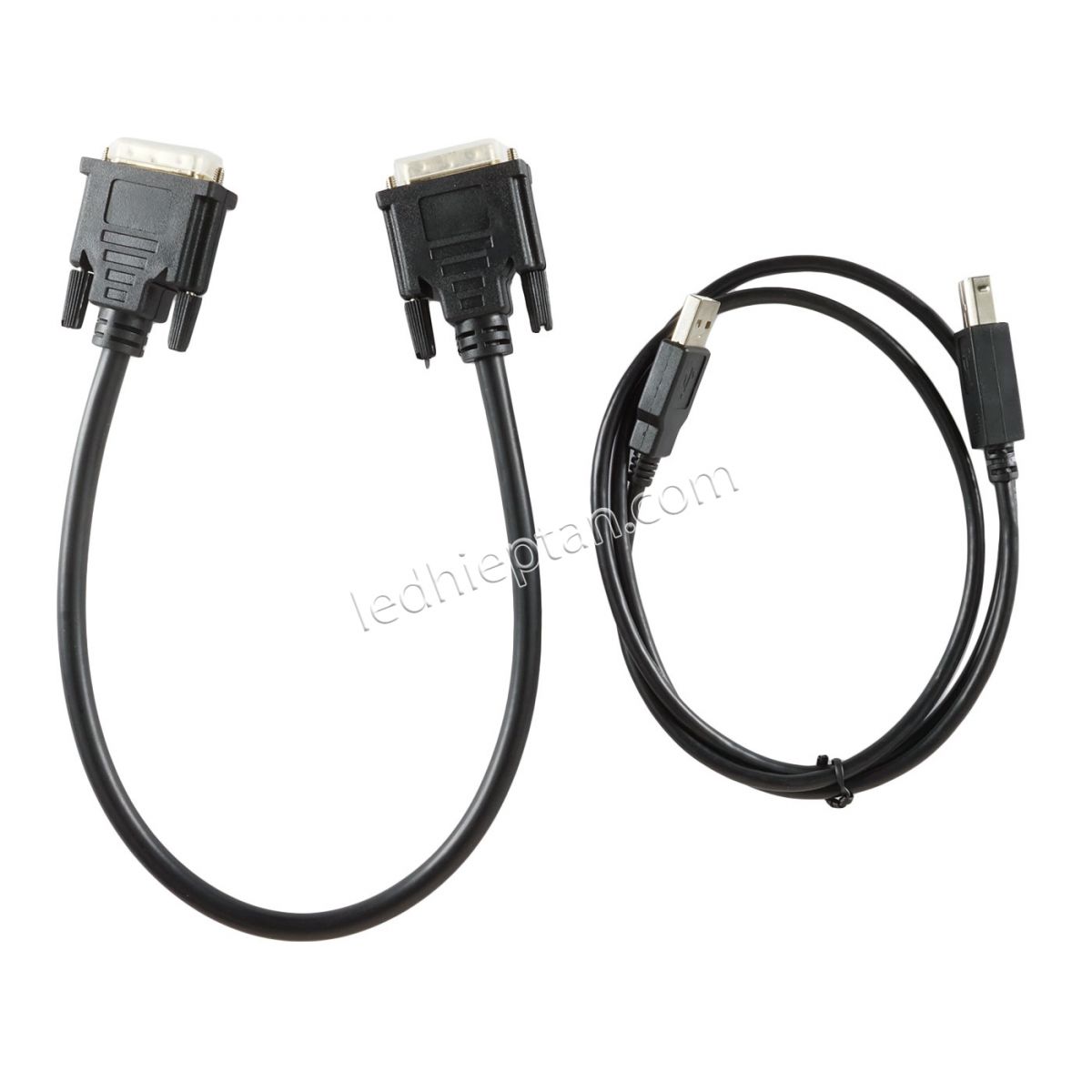

| Phụ kiện kèm theo | Dây DVI, dây USB-B |
Lưu ý: giá trị ngang tối đa nghĩa là có thể tăng chiều ngang tối đa đến giá trị này bằng cách giảm chiều cao xuống sao cho vẫn đảm bảo tổng số điểm ảnh không vượt quá phạm vi điều khiển của card. Tương tự với cao tối đa.
Thông số chi tiết:
| Mức xám | Hỗ trợ điều chỉnh 0-65536 cấp |
| Cập nhật chương trình | Chạy ONLINE với thiết bị thông qua cổng DVI |
| Nhiệt độ môi trường làm việc | -20℃-80℃ |
| Giao diện | Đầu vào:cung cấp nguồn 5V, DVI*1, USB2.0*1, PCI finger *1, giải mã *1, Audio *1 Đầu ra: 1000M RJ45*2 |
| Chức năng truyền âm thanh | Card phát 802 gửi dữ liệu âm thanh bằng cáp mạng và xuất tín hiệu âm thanh hiển thị màn hình. Tín hiệu số (Digital signal) đôi 24bits 64KHZ hi-fi tới tín hiệu tương tự (Analog signal) hoặc ngược lại. Làm cho màn hình có hiệu ứng video hoàn hảo |

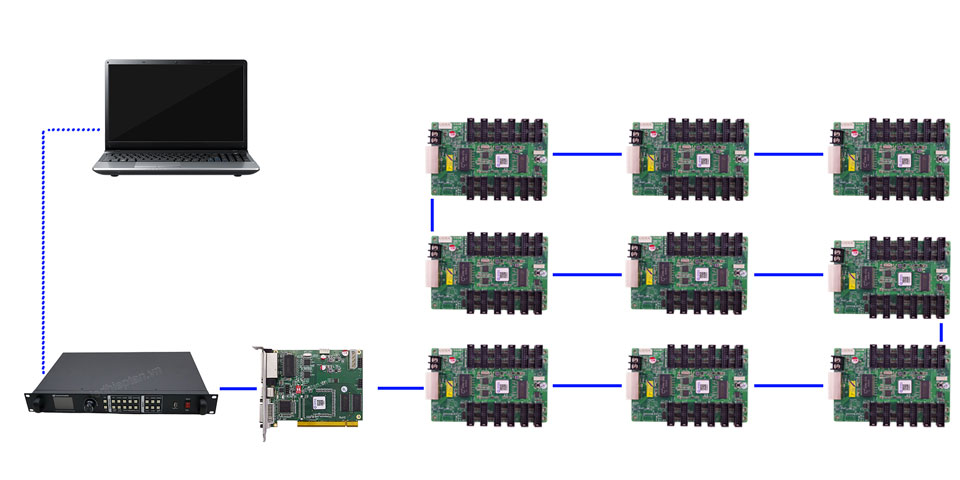

Chế độ điều khiển:
Card phát kết hợp nhiều card thu để điều khiển một màn hình lớn
Lưu lý: Số lượng card phát TS802 và card thu phụ thuộc vào kích thước màn hình.

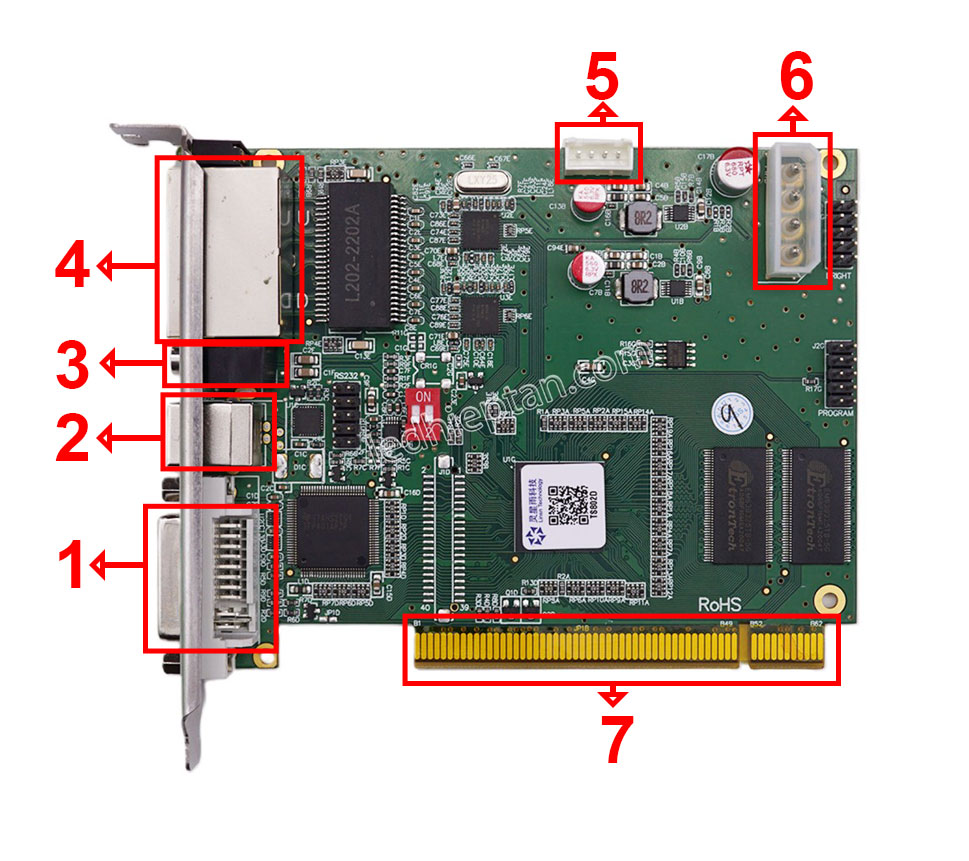

Giao diện phần cứng:
1. Đầu vào DVI, kết nối với máy tính
2. Giao diện cấu hình USB
3. Đầu vào Audio
4. Cổng mạng Gigabit, kết nối với card thu
5. Cấp nguồn 5V
6. Cấp nguồn 5V
7. Khe cắm PCI, kết nối với PCI của máy tính, cấp nguồn

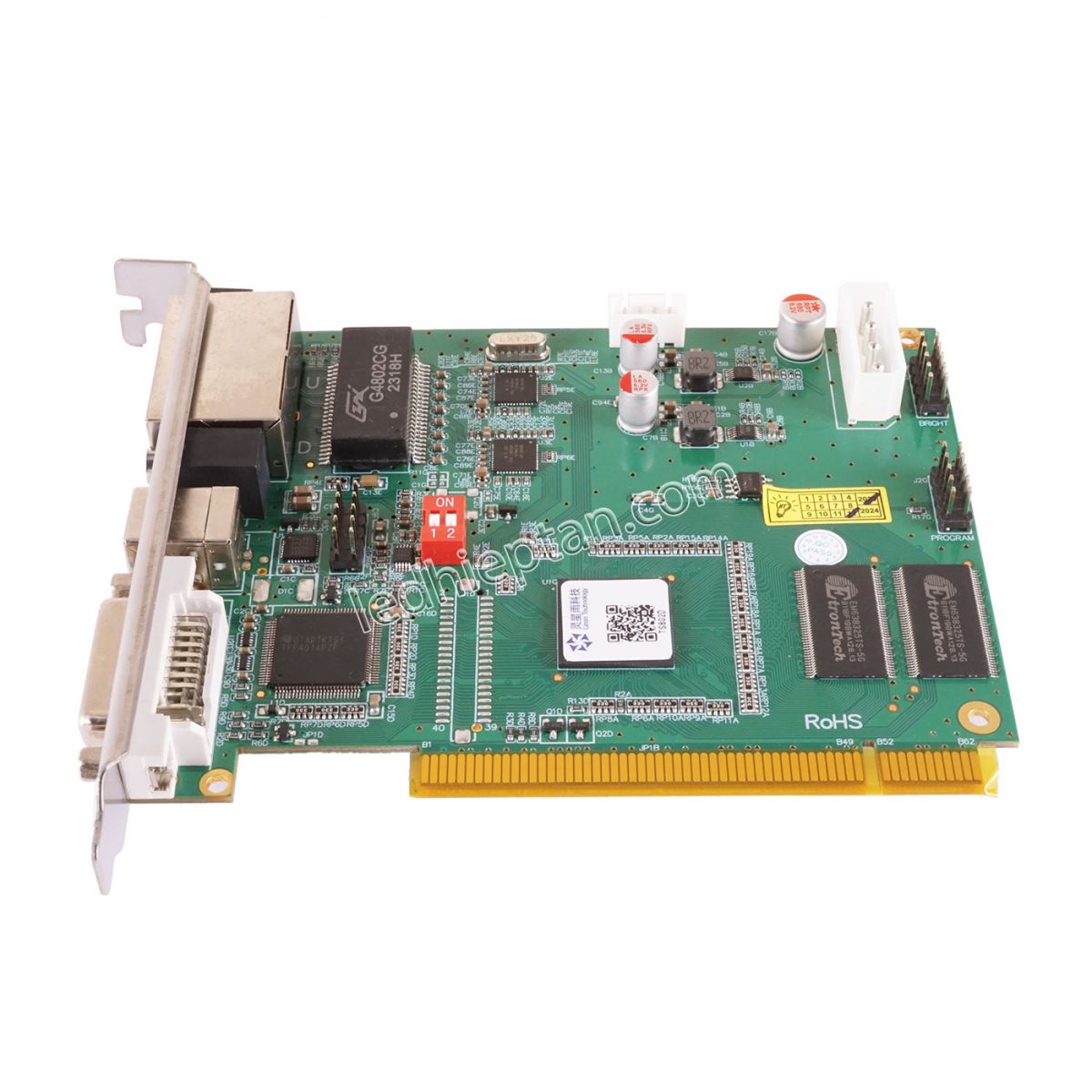

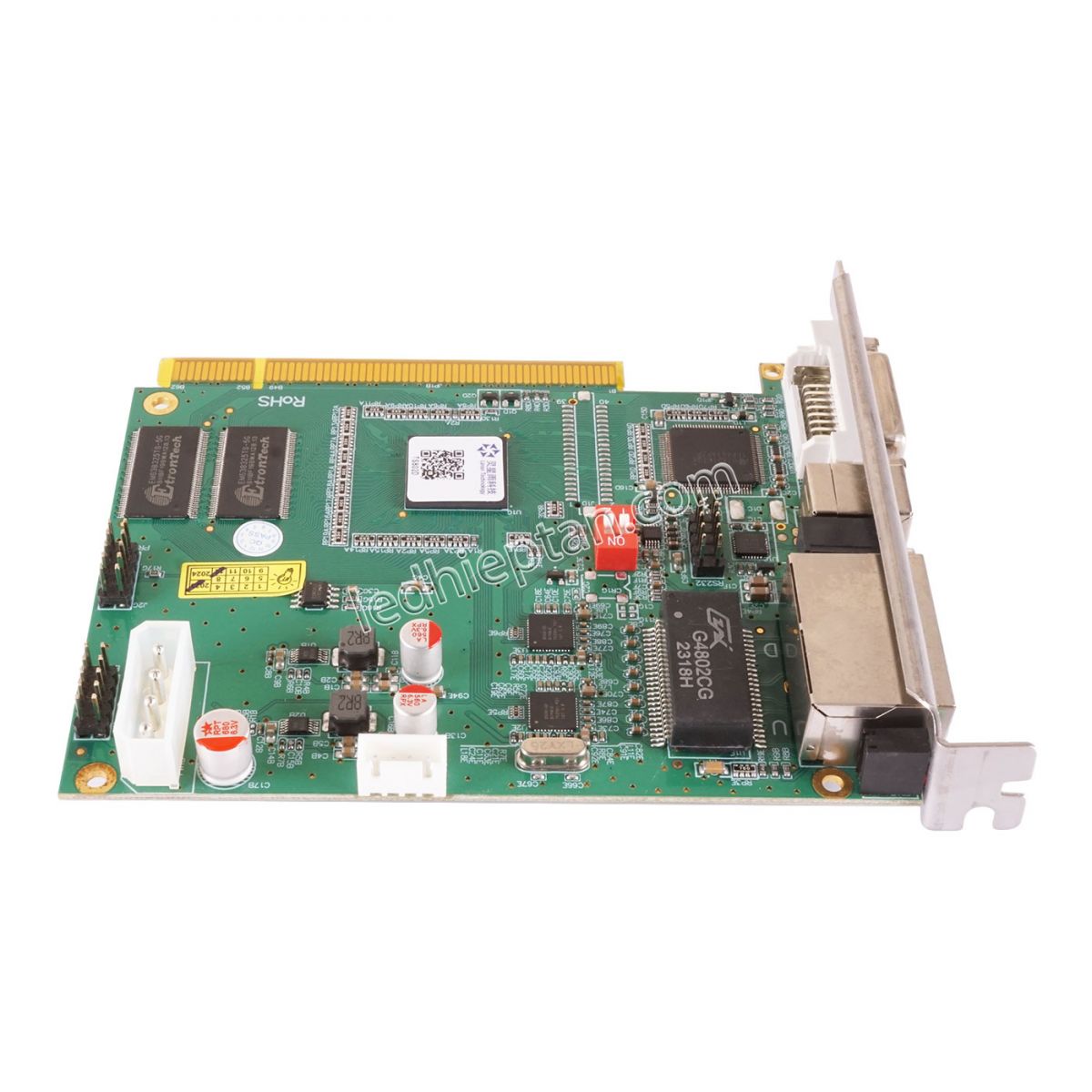

Hình ảnh sản phẩm:

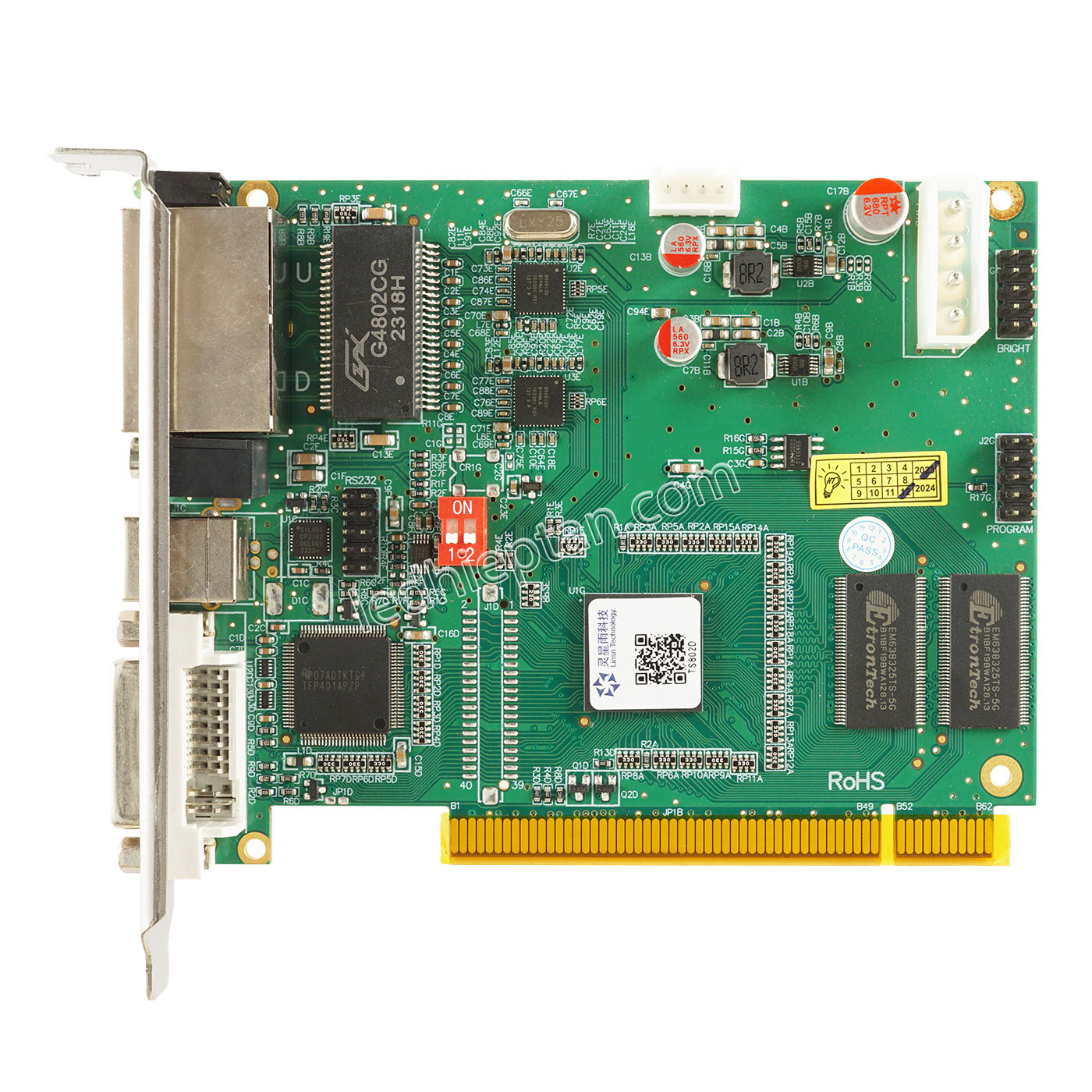

Card Linsn phát TS802
Card Linsn phát TS802
Card Linsn phát TS802
Card Linsn phát TS802
Card Linsn phát TS802
Card Linsn phát TS802
Card Linsn phát TS802
