Card LS-E1 có bộ nhớ 128M, đáp ứng hầu hết nhu cầu chạy hiệu ứng màu sắc đơn giản, chạy chữ nhiều màu, phù hợp cho bảng quảng cáo. Phạm vi điều khiển lớn.
Phần mềm hỗ trợ trên máy tính: LED Player V6.0
Ứng dụng:
Điều khiển màn hình đơn/đôi màu để hiển thị nội dung bảng hiệu, thời gian, biển báo, đồng hồ, tỉ số trận đấu, thông tin thời tiết,…
Tài liệu và video:
Thông số kỹ thuật:
Đặc trưng:
| Màn hình hỗ trợ | Đơn màu/đôi màu |
| Phạm vi điều khiển | Đơn màu: 262.144 pixels, 4096*64 2048*128 1024*256 512*512 Đôi màu: 131.072 pixels, 2048*64 1024*128 512*256 |
| Phương thức quét | Đang cập nhật |
| Điện áp hoạt động | 5V |
Thông số chi tiết:
| Bộ nhớ | 128MByte |
| Thích hợp cho | Tất cả các loại module LED đơn/ đôi màu |
| Chức năng phần mềm | Hiển thị nhiều khu vực / nhiều ngôn ngữ khác |
| Chương trình số | 128 chương trình, 16 khu vực cho mỗi chương trình |
| Loại vùng hiển thị | Đồ họa, văn bản, hiệu ứng, thời gian, đồng hồ, nhiệt độ |
| Đường viền | Đường viền dành cho chương trình/ Đường viền dành cho vùng chương trình |
| Hiển thị đồng hồ | Đồng hồ kỹ thuật số, đồng hồ kim, bù thời gian |
| Cổng giao tiếp | 100M LAN interface，USB ，RS232，RS485 |
| Cổng hiển thị | 2X50PIN |
| Điều chỉnh độ sáng | 16 lớp, tự động điều chỉnh độ sáng/điều chỉnh bằng phần mềm |
| Chuyển Đổi từ xa | Hỗ trợ thời gian bật on/off, bật/tắt bằng phần mềm |
| Công suất tiêu thụ | |
| Nhiệt độ làm việc | -40℃-85℃ |
| Phát triển chung | DLL |
| Phần mềm | LED Player 6.0 |

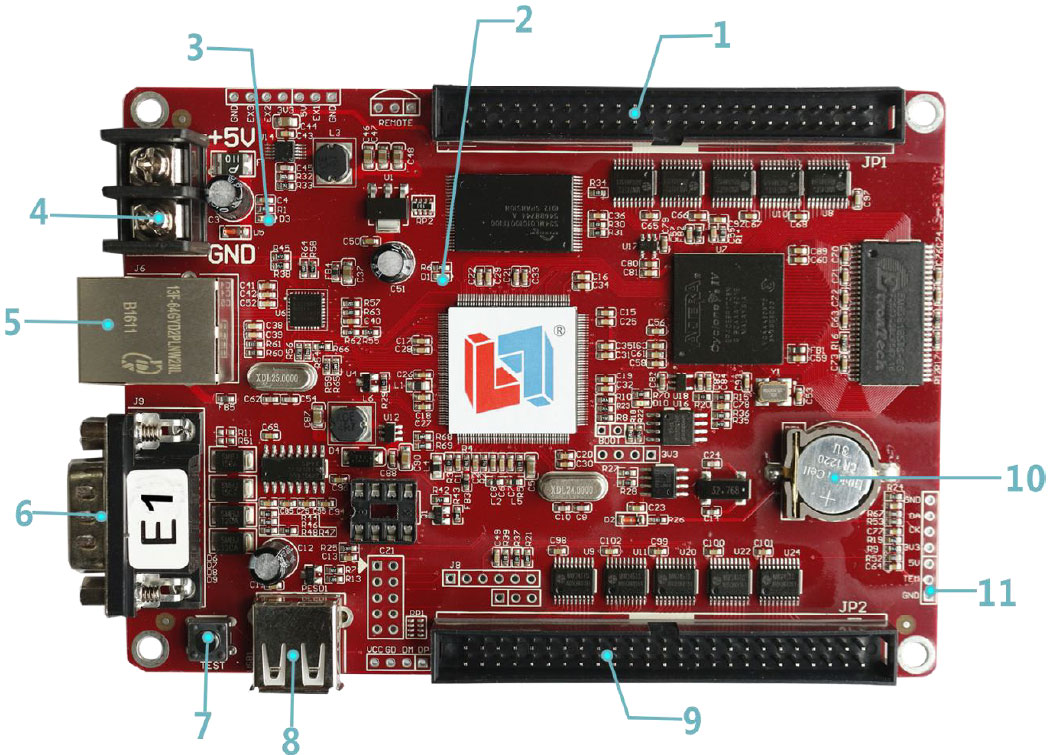

GIao diện phần cứng:
| STT | Tên | Mô tả |
| 1 | 50PIN giao diện 1 | Kết nối bảng ghim |
| 2 | Đèn hoạt động | Hiển thị trạng thái hoạt động |
| 3 | Đèn nguồn 5V | Hiển thị trạng thái nguồn |
| 4 | Cổng nguồn 5V | Dãy diện áp: 3.5V – 6V |
| 5 | Giao diện mạng 100M | Giao diện truyền thông mạng |
| 6 | Giao diện DB9 | Giao diện DB9 |
| 7 | Nút đa chức năng | 1. Kiểm tra màn hình LED 2. Đặt lại dữ liệu thỏa đáng |
| 8 | Giao diện USB | Giao diện USB |
| 9 | 50PIN giao diện 2 | Kết nối bảng ghim |
| 10 | Nút pin RTC | RTC cung cấp pin, điện áp 3V |
| 11 | Giao diện cảm biến | Cảm biến nhiệt độ, độ ẩm |
Hình ảnh sản phẩm:

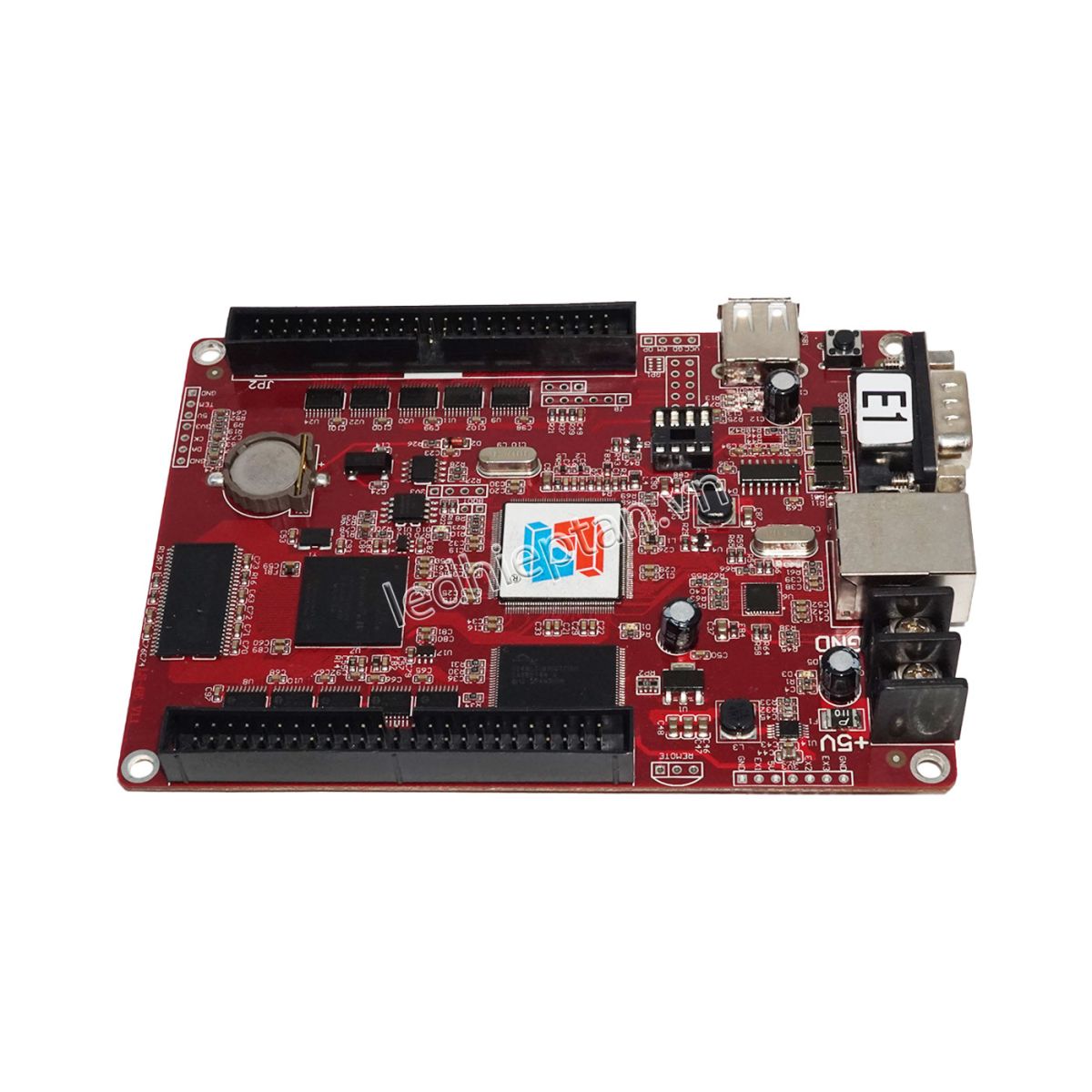

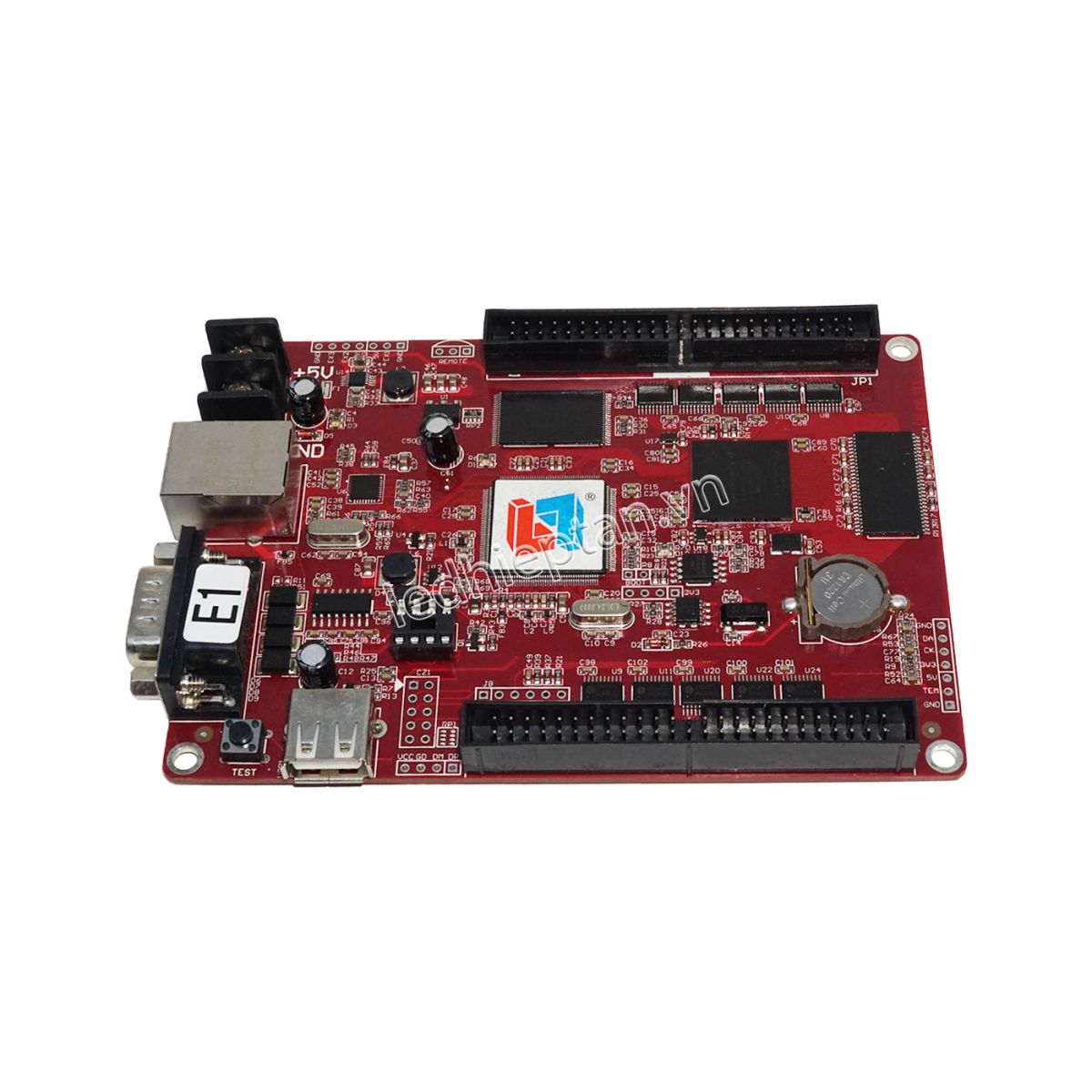

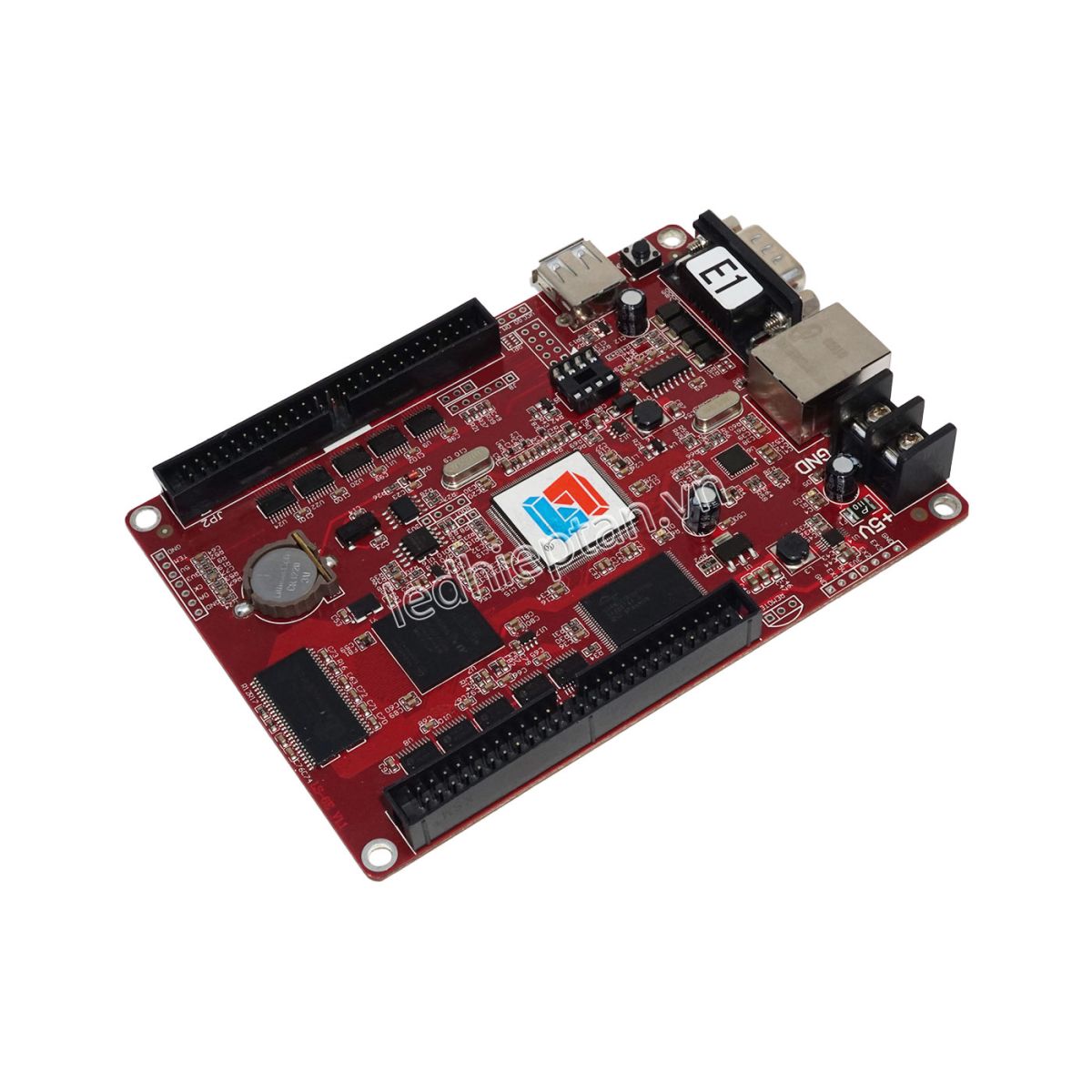

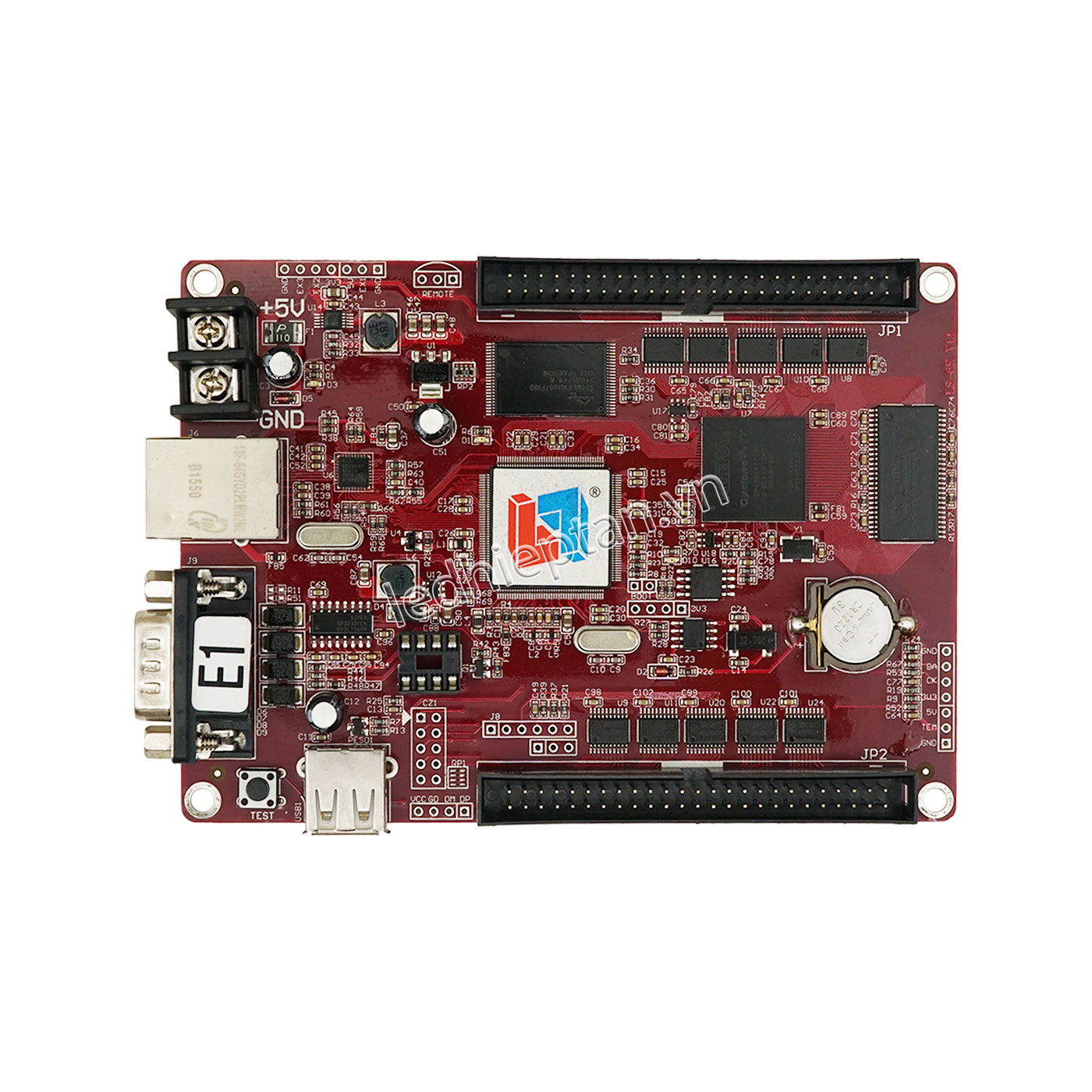

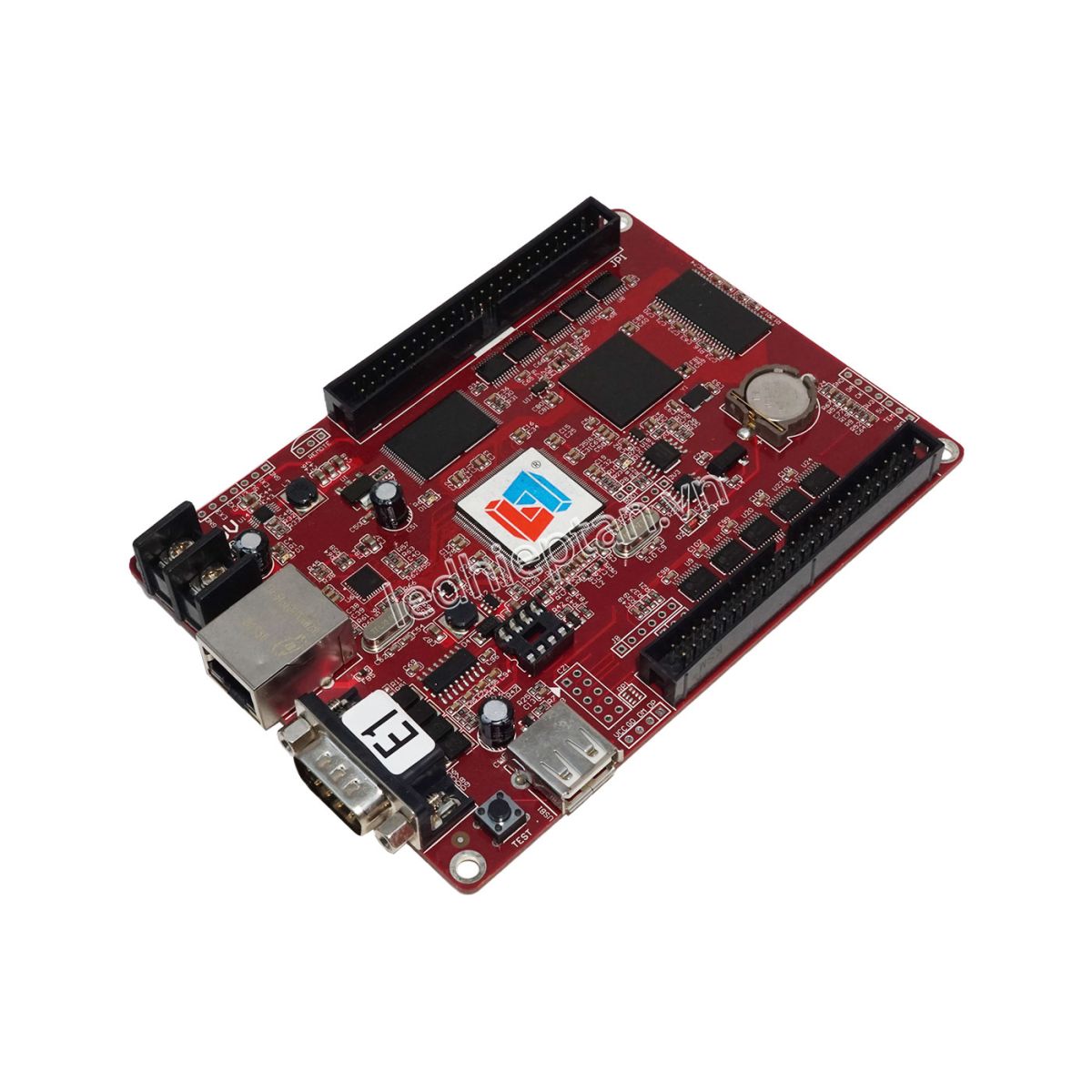

Card LS-E1
Card LS-E1
Card LS-E1
Card LS-E1
Card LS-E1
Card LS-E1
