Card LS-W4-WIFI là mạch điều khiển LED ma trận, LS-W4-Wifi sử dụng cho module LED ma trận 1 màu và 3 màu. Với kết nối qua USB Và WIFI. Bạn có thể dễ dàng lập trình hiệu ứng bằng laptop thông qua USB và WIFI.
Phần mềm hỗ trợ trên máy tính: LED Player V6.2
Ứng dụng:
Điều khiển màn hình đơn/đôi màu để hiển thị nội dung bảng hiệu, thời gian, biển báo, đồng hồ, tỉ số trận đấu, thông tin thời tiết,…
Tài liệu và video:
Thông số kỹ thuật:
Đặc trưng:
| Màn hình hỗ trợ | Đơn màu/đôi màu |
| Phạm vi hỗ trợ | Đơn màu: 32.768 pixels, 2048*16 2048*32 1344*48 1024*64 Đôi màu: 32.768 pixels, 2048*16 1024*32 672*48 512*64 |
| Phương thức quét | Đang cập nhật |
| Điện áp hoạt động | 5V |
Thông số chi tiết:
| Bộ nhớ | 2MByte |
| Thích hợp cho | Tất cả các loại module LED đơn/ đôi màu |
| Chức năng phần mềm | Hiển thị nhiều khu vực / nhiều ngôn ngữ |
| Chương trình số | 128 chương trình, 16 khu vực cho từng chương trình |
| Loại vùng hiển thị | Đồ họa, văn bản, hiệu ứng, thời gian, đồng hồ, nhiệt độ |
| Đường viền | Khung cho chương trình / khu vực |
| Hiển thị đồng hồ | Đồng hồ kỹ thuật số, đồng hồ kim, bù thời gian |
| Cổng giao tiếp | Wifi,USB |
| Cổng hiển thị | 2XHUB08, 4XHUB12 |
| Điều chỉnh độ sáng | 16 mức, tự động điều chỉnh độ sáng/điều chỉnh bằng phần mềm |
| Chuyển Đổi từ xa | Hỗ trợ thời gian bật on/off, bật/tắt bằng phần mềm |
| Công Suất tối đa | |
| Nhiệt độ làm việc | -40℃-85℃ |
| Phát triển chung | DLL |
| Phần mềm | – LED Player 6.x ( dùng trên máy tính ) – LED Manager ( IOS, Android ) |
| Phụ kiện kèm theo | Ăng ten |

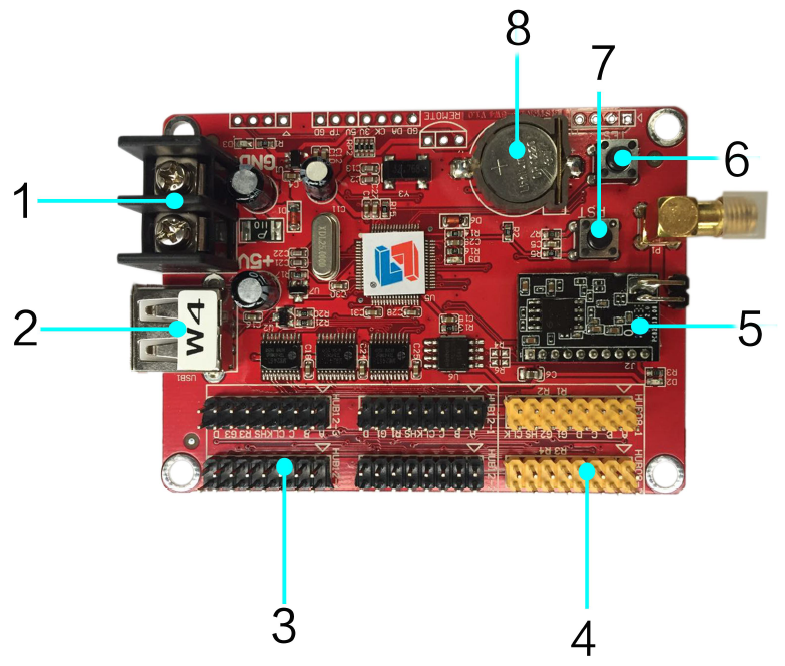

Giao diện phần cứng:
| STT | Giao diện tên | Mô tả |
| 1 | Nguồn 5V | Điện áp hỗ trợ phạm vi 3.5V-6V |
| 2 | Cổng USB | Cổng USB |
| 3 | Cổng HUB12 | Kết nối với các module với cổng HUB12 |
| 4 | Cổng HUB08 | Kết nối với các module với cổng HUB08 |
| 5 | Module WIFI | Module kết nối WIFI |
| 6 | Nút đa chức năng | 1. Kiểm tra bảng điều khiển dẫn 2. Thiết lập lại giá trị mặc định |
| 7 | Nút reset | Đặt lại thông số nhà sản xuất |
| 8 | Pin nút RTC | Pin RTC, điện áp 3V |
Chạy chương trình với LED Player 6.0:
[wpcc-iframe allow=”accelerometer; autoplay; clipboard-write; encrypted-media; gyroscope; picture-in-picture; web-share” allowfullscreen=”” frameborder=”0″ height=”315″ src=”https://www.youtube.com/embed/QVNDBKpBdWo” title=”YouTube video player” width=”560″]

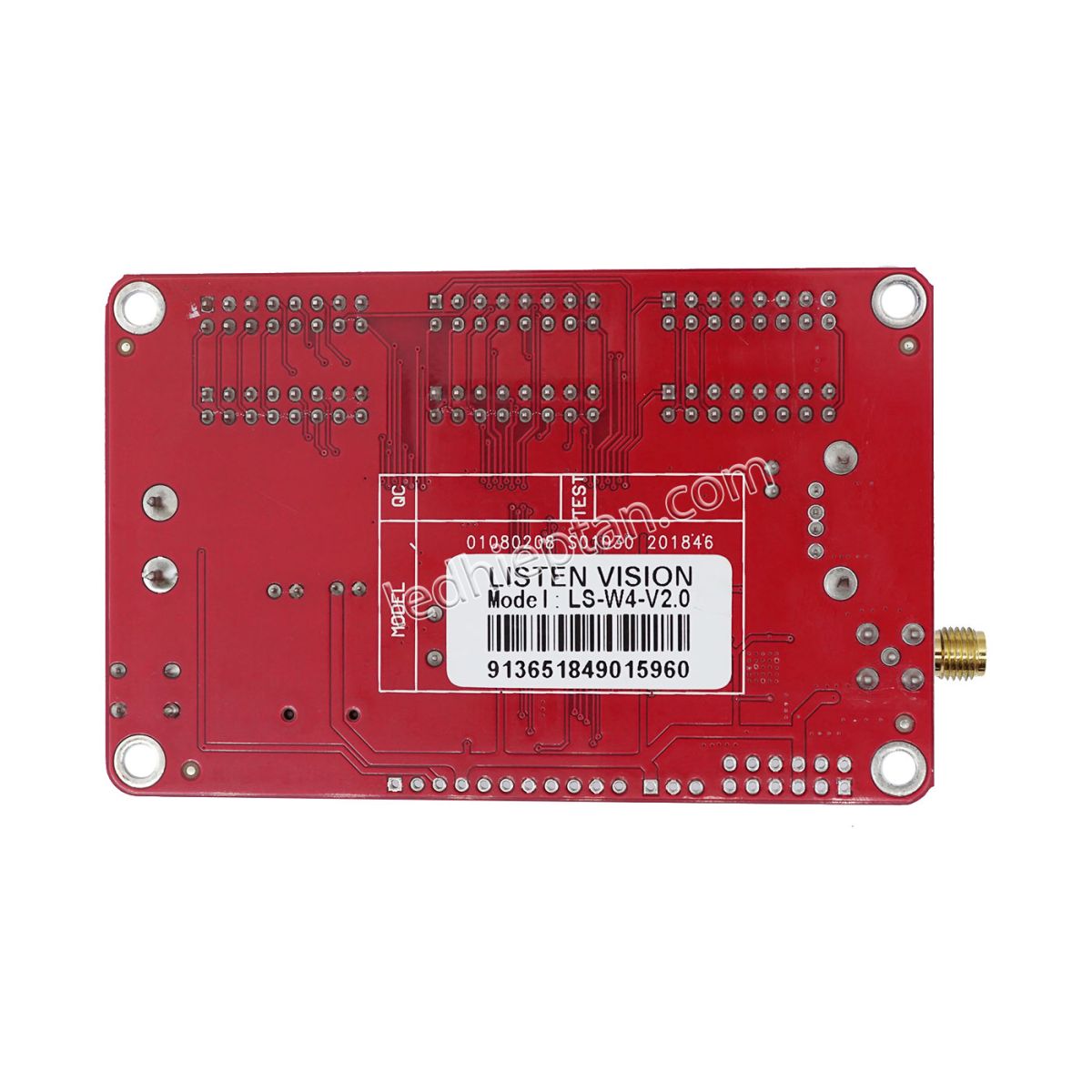

Hình ảnh sản phẩm:

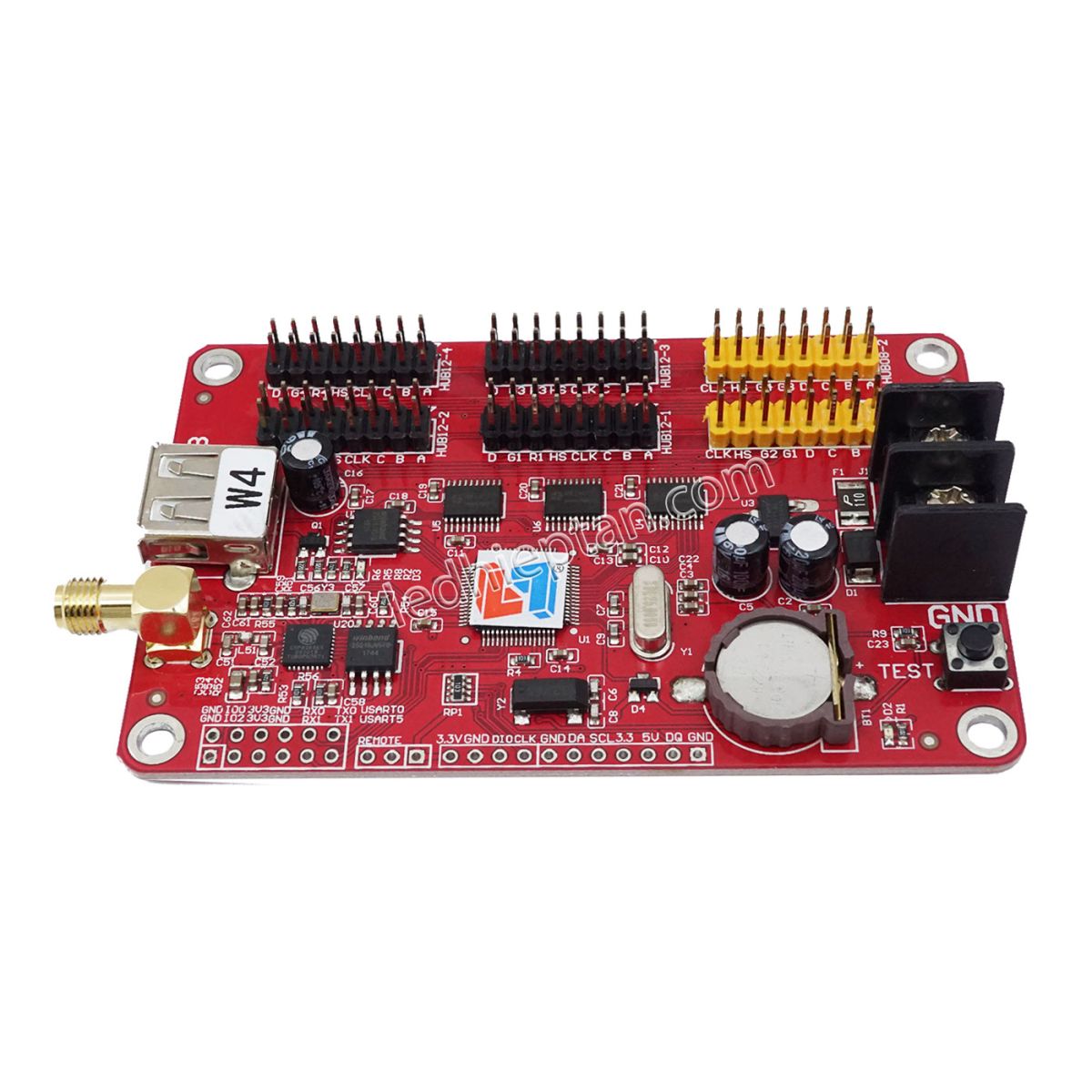

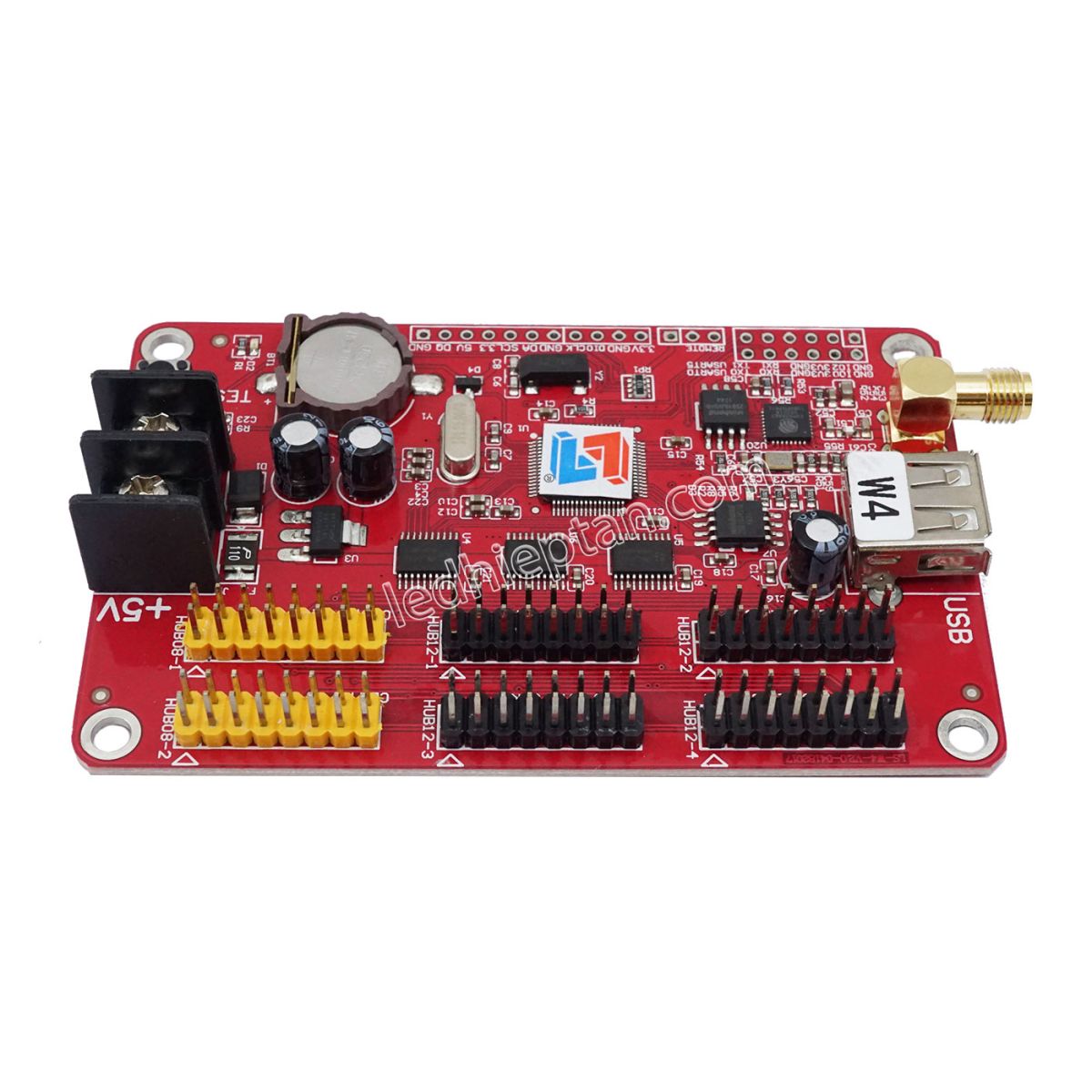

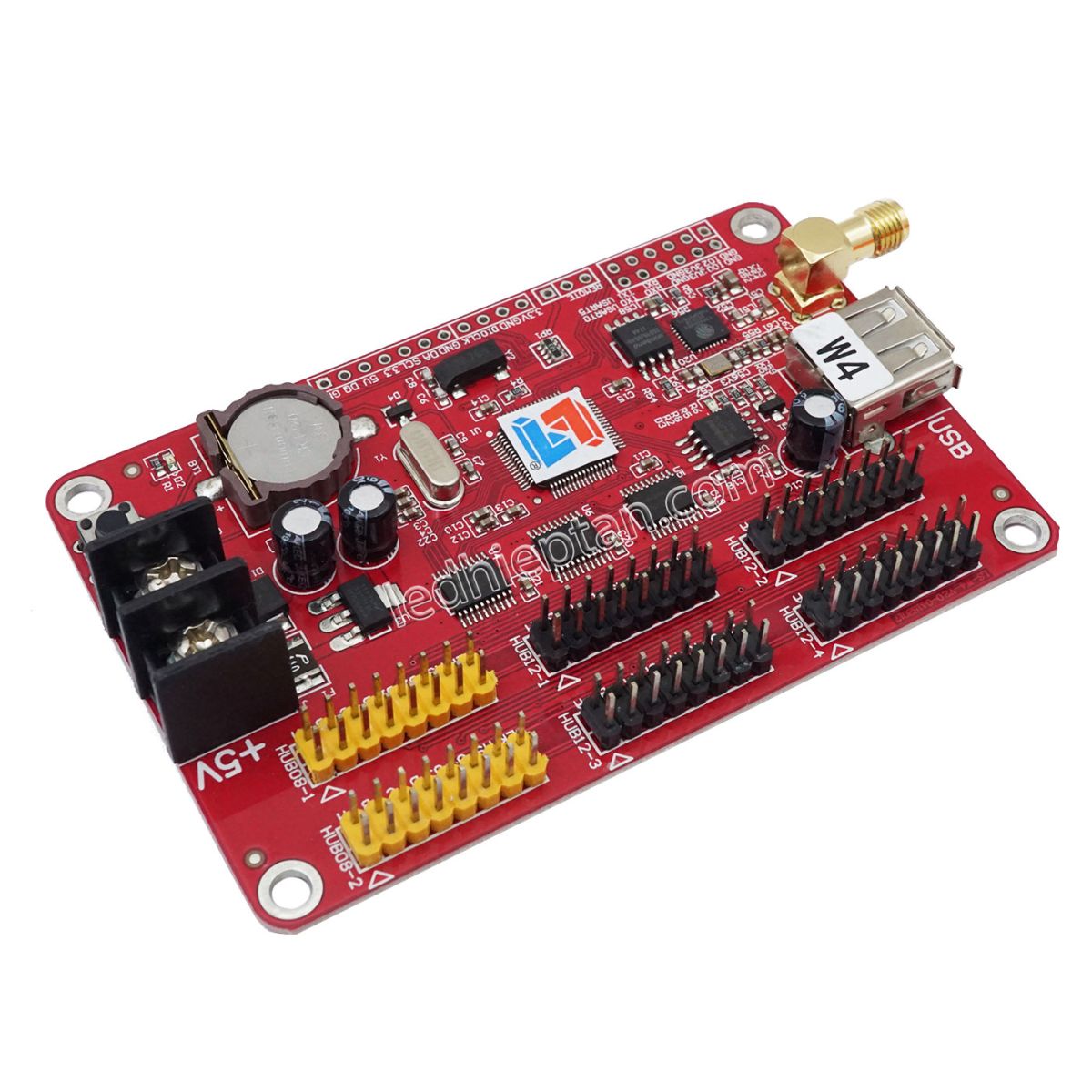

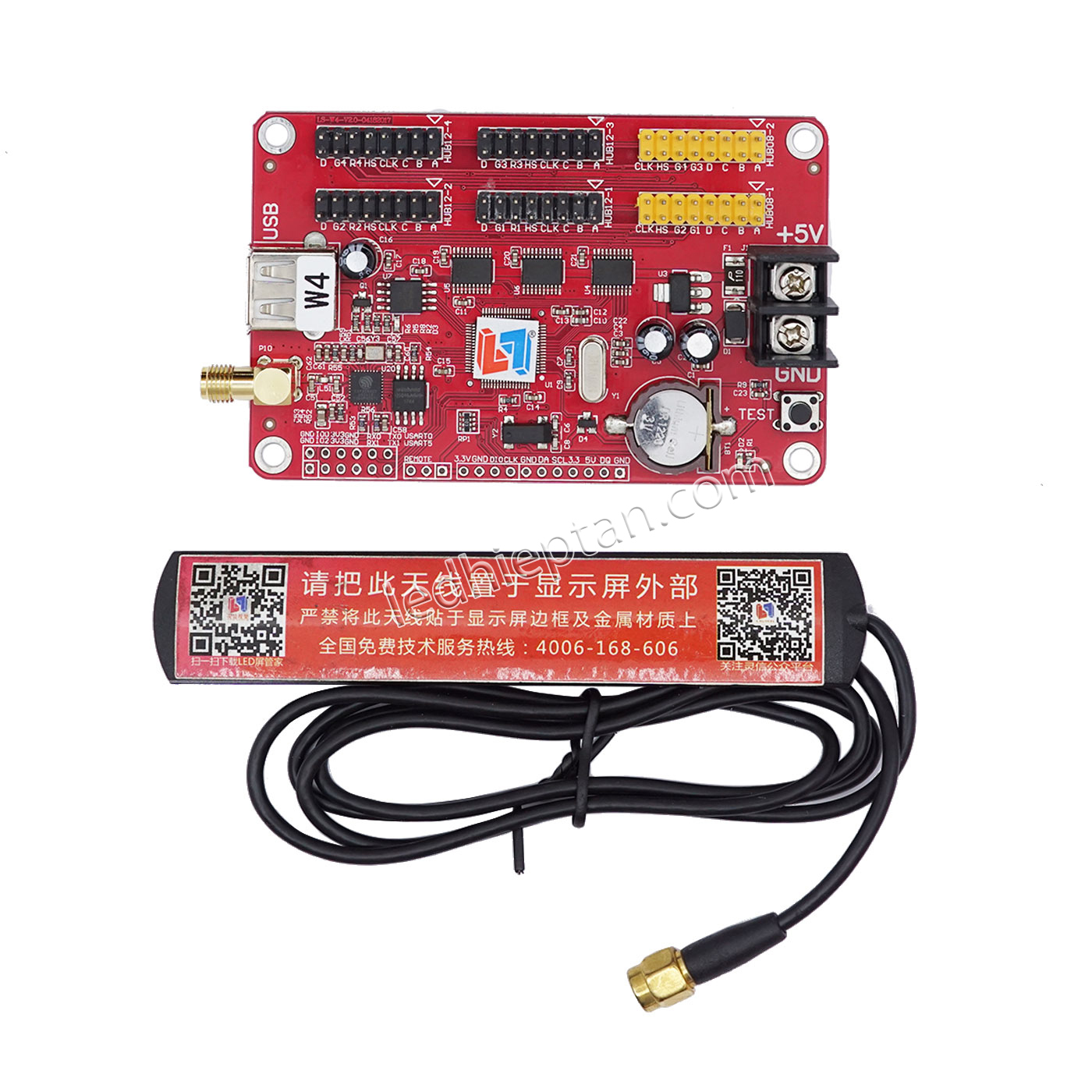

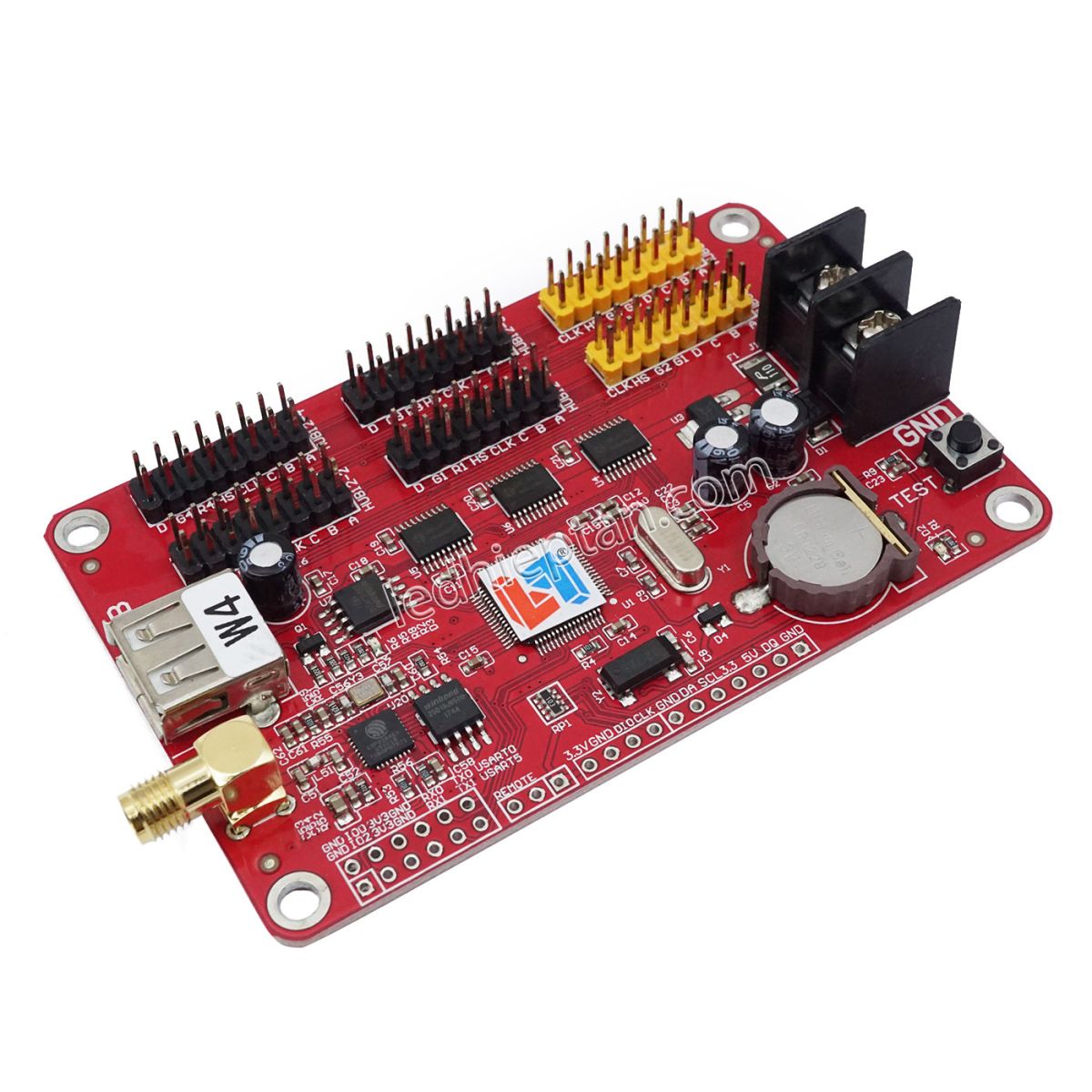

Card LS-W4-WIFI
Card LS-W4-WIFI
Card LS-W4-WIFI
Card LS-W4-WIFI
Card LS-W4-WIFI
Card LS-W4-WIFI
