Card phát đồng bộ HD-T901 dùng để chuyển đổi tín hiệu video đầu vào (DVI) sang định dạng có thể hiển thị trên màn hình, kết hợp với card thu phiên bản R50X để kết nối với màn hình LED
Phần mềm hỗ trợ trên máy tính: HDSet
Ứng dụng:
Tiếp nhận tín hiệu từ bộ xử lý và chuyển đến card thu để hiển thị nội dung mong muốn lên màn hình LED. Nhiều card phát có thể kết nối với bộ xử lý để hiển thị màn hình có độ phân giải cao hơn(nhưng không vượt quá khả năng quản lý của bộ xử lý).
Tài liệu và video:
Thông số kỹ thuật:
Đặc trưng:
| Màn hình hỗ trợ | Tương thích với module đơn sắc và đầy đủ màu, trong nhà và ngoài trời Hỗ trợ chip MBI, MY, ICN và các chip PWM khác Hỗ trợ các chip thông thường |
| Phạm vi điều khiển |
1.3tr pixels, ngang tối đa 3840(với bộ xử lý), cao tối đa 2048 1280*1024@60Hz, 1024*1200@60Hz, 1600*730@60Hz, Lưu ý: với chiều ngang hơn 1920 pixels, nó cần được sử dụng với bộ xử lý hình ảnh |
| Phương thức quét | Hỗ trợ mọi chế độ quét từ tĩnh đến 1/64S |
| Điện áp hoạt động | 5V |
Lưu ý: giá trị ngang tối đa nghĩa là có thể tăng chiều ngang tối đa đến giá trị này bằng cách giảm chiều cao xuống sao cho vẫn đảm bảo tổng số điểm ảnh không vượt quá phạm vi điều khiển của card. Tương tự với cao tối đa.
Thông số chi tiết:
| Mức xám | Hỗ trợ điều chỉnh 0-65536 cấp |
| Cập nhật chương trình | Chạy ONLINE với thiết bị thông qua cổng DVI |
| Nhiệt độ môi trường làm việc | -20℃-80℃ |
| Giao diện | Đầu vào:cung cấp nguồn 5V, DVI*1, USB2.0*1, PCI finger *1, giải mã *1, Audio *1 Đầu ra: 1000M RJ45*2 |

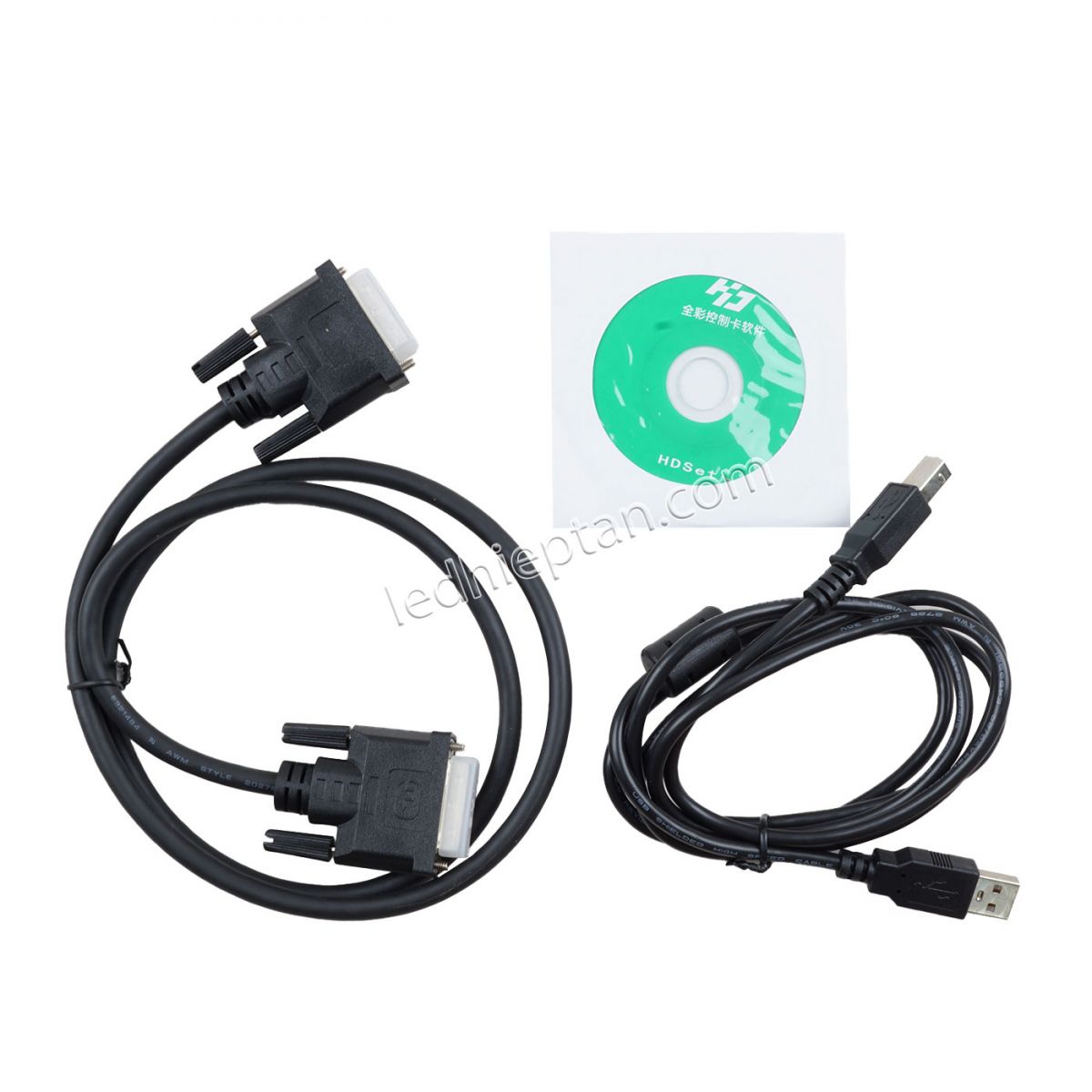

| Phụ kiện kèm theo | Cáp DVI 0.5m, USB type B 1.5m, đĩa CD |
| Trọng lượng | 360g/card |
Chế độ điều khiển:

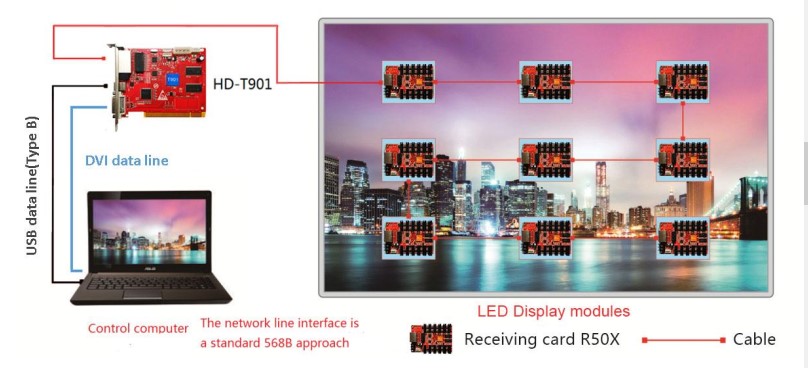

Màn hình đơn thông qua điều khiển trực tiếp bằng máy tính
Lưu lý: Số lượng card phát T901 và card thu phụ thuộc vào kích thước màn hình.

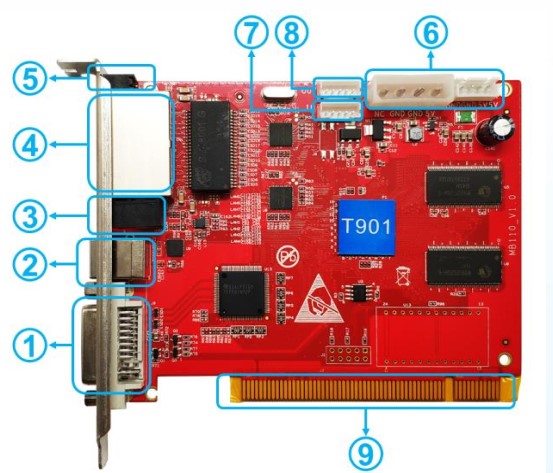

Giao diện phần cứng:
1. Đầu vào DVI, kết nối với máy tính
2. Giao diện cấu hình USB
3. Đầu vào Audio
4. Cổng mạng Gigabit, kết nối với card thu
5. LED báo, Màu đỏ, sáng ổn định khi thiết bị chạy bình thường và nhấp nháy trong khi cấp phép
6. Cấp nguồn 5V
7. Đầu vào giải mã, giải mã card phát
9. Khe cắm PCI, kết nối với PCI của máy tính, cấp nguồn
Hình ảnh sản phẩm:

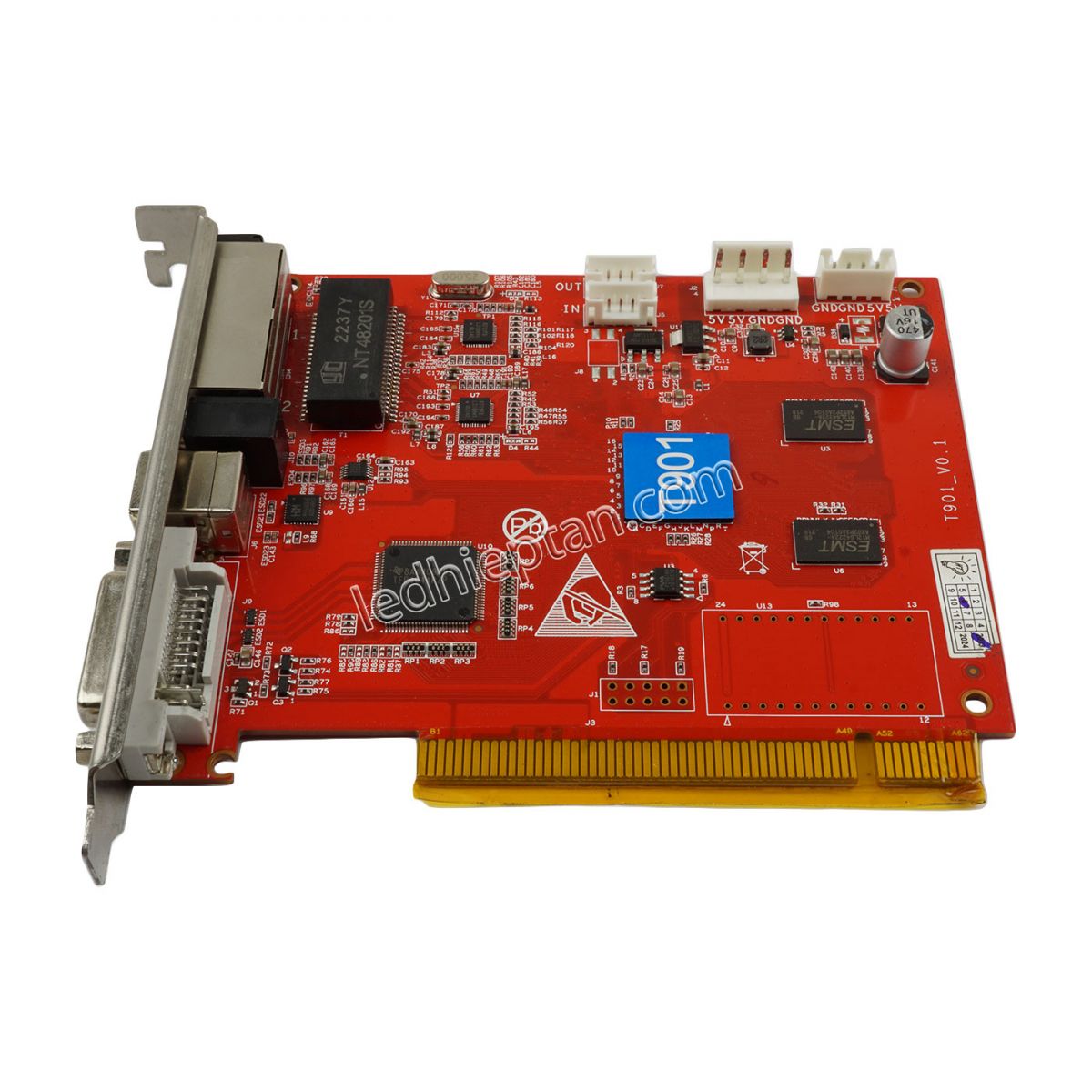

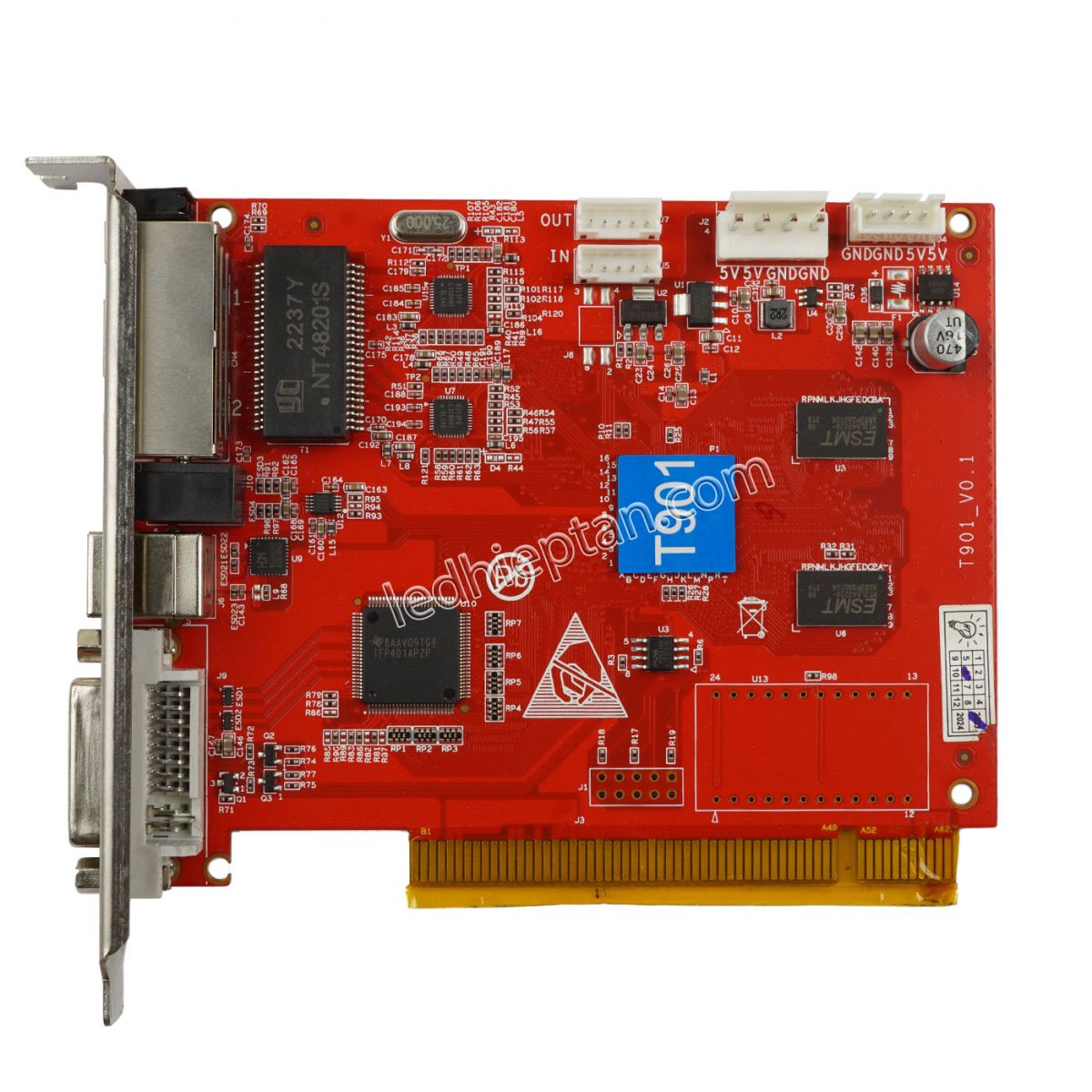

Card phát HD-T901

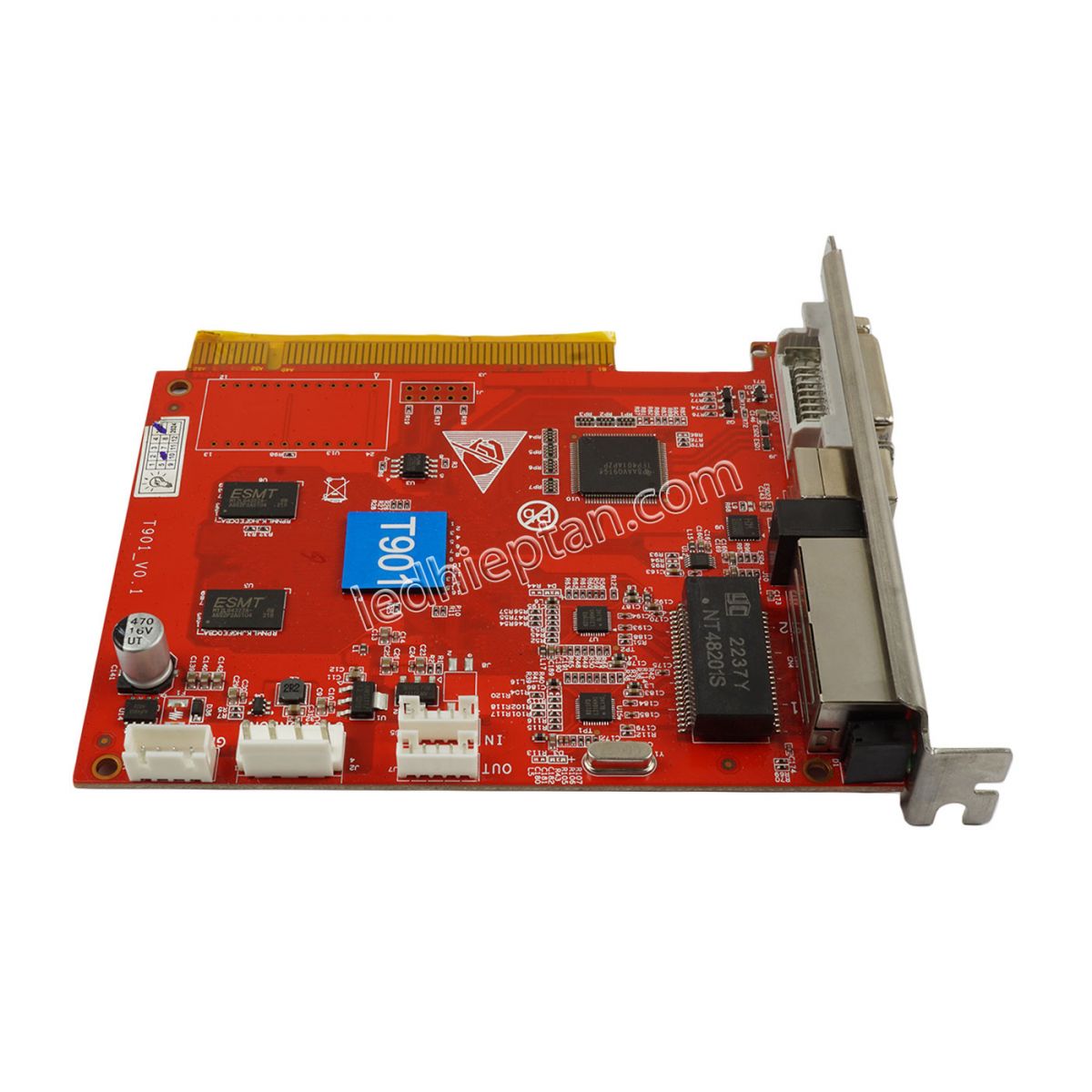

Card phát HD-T901

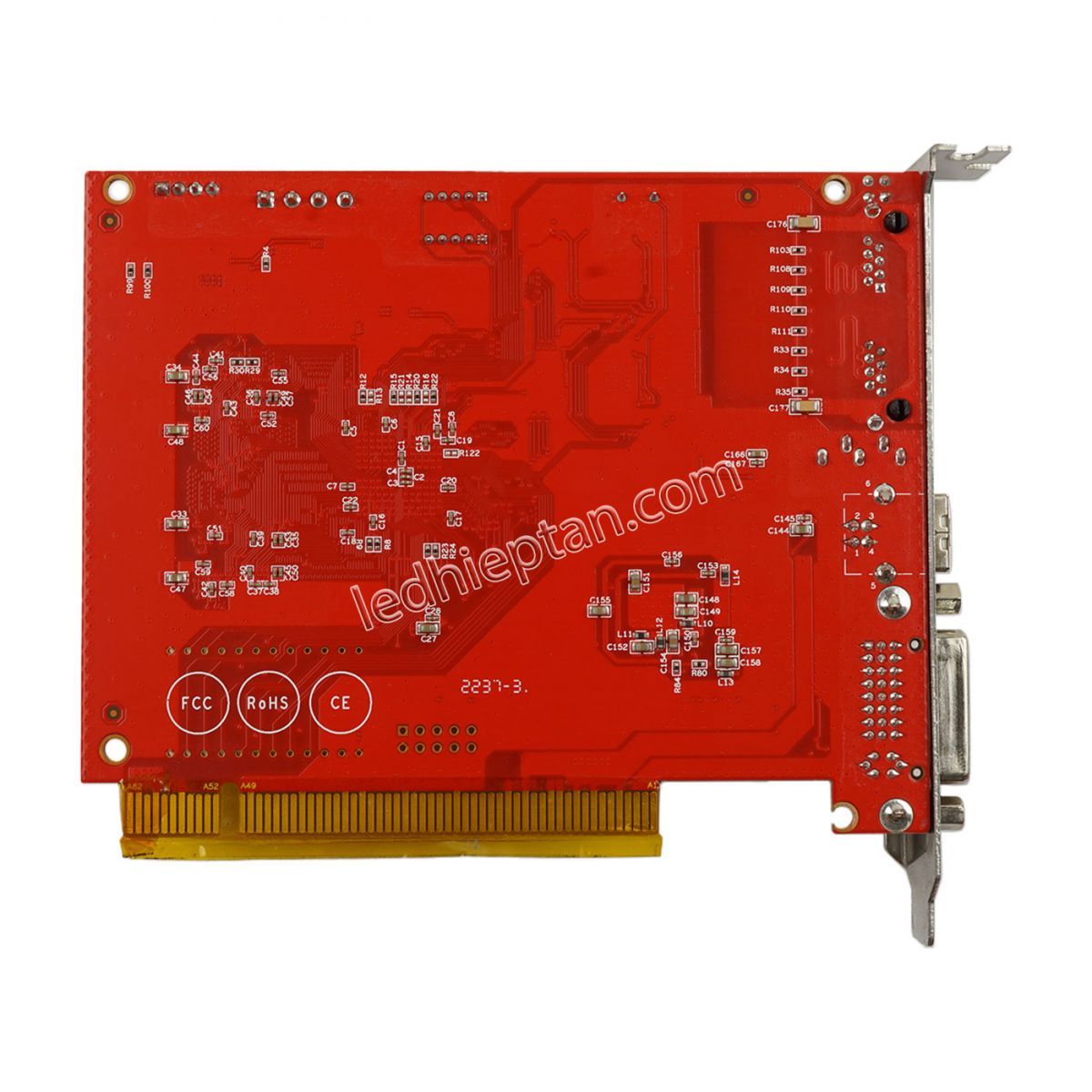

Card phát HD-T901

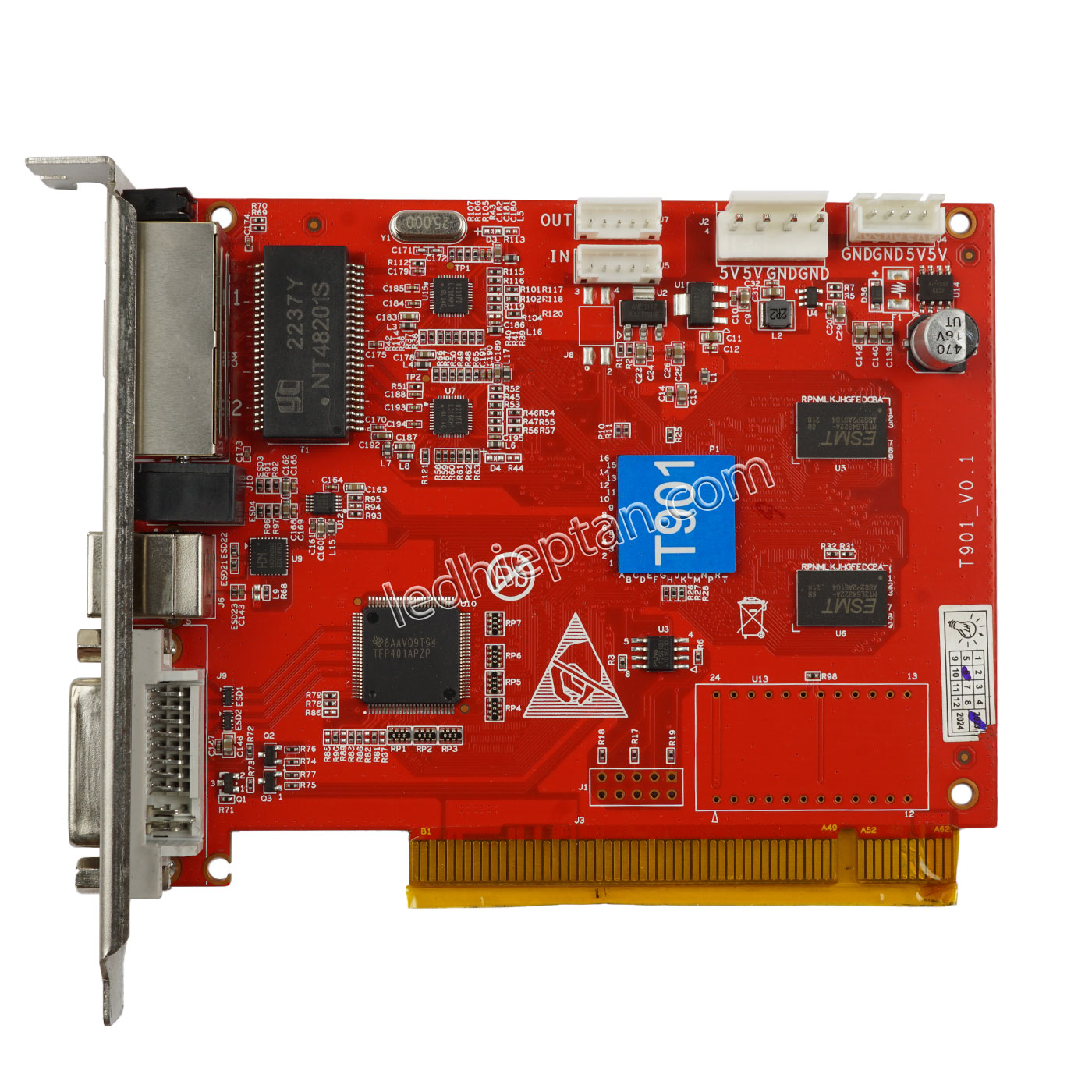

Card phát HD-T901

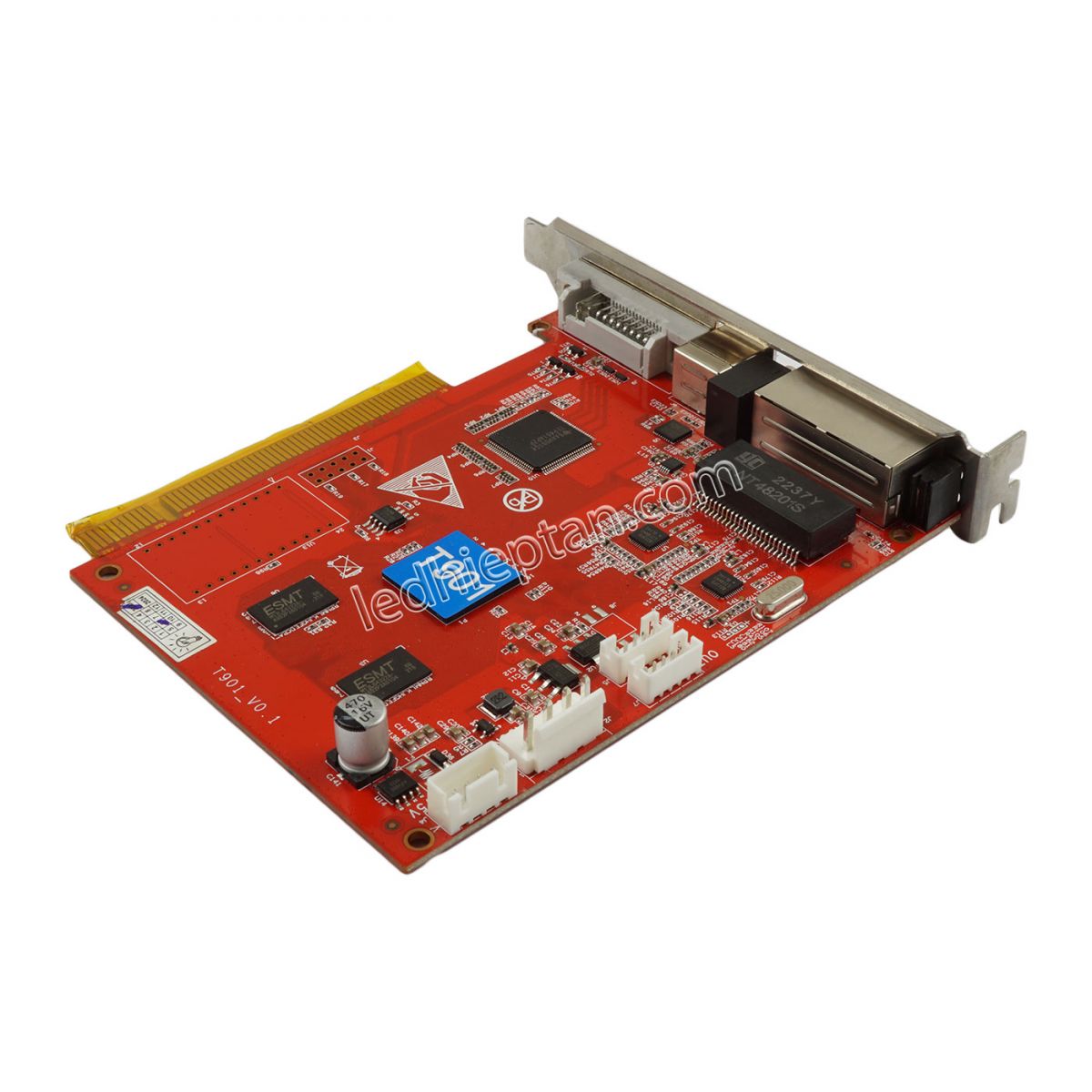

Card phát HD-T901
Card phát HD-T901
Card phát HD-T901
