Card thu HD-K08 là card thu màn hình LED hỗ trợ hệ thống điều khiển ONLINE và OFFLINE. Không yêu cầu một bảng chuyển đổi. K08 có 8 cổng HUB75 trên mạch và có độ ổn định tốt. Hỗ trợ hiển thị 16 bit màu.

Ứng dụng:

Card thu có nhiệm vụ nhận dữ liệu video từ card phát và gán nó cho từng chip LED trên các tấm module LED tạo nên màn hình, từ đó tạo thành hình ảnh có kích thước tương ứng hoàn chỉnh và gọn gàng.

Kết hợp với bộ xử lý hình dòng KV để tạo ra các màn hình LED có hình dạng đặc biệt.

Thông số kỹ thuật:

Đặc trưng:

Màn hình hỗ trợ	Tấm LED full màu trong nhà và ngoài trời, hỗ trợ module IC thông thường và hầu hết module IC PWM
Phạm vi điều khiển	128512 với chip thông tường 256512 với chip PWM
Phương thức quét	Hỗ trợ bất kỳ phương thức quét nào từ tĩnh đến 1/128 scan
Card phát phù hợp	Hộp phát 2 chế độ (ONLINE + OFFLINE), card phát OFFLINE, card phát ONLINE, bộ xử lý video dòng VP

Thông số chi tiết:

Phương thức giao tiếp	Cổng mạng Gigabit ethernet
Kết nối nhiều card	Card thu có thể được kết nối theo bất kỳ trình tự nào, đồng bộ hóa cấp độ nano giây
Cài đặt thông minh	Đơn giản các bước cài đặt thông minh, màn hình hiển thị có thể khớp với bất cứ phương pháp kết nối nào thông qua cài đặt dòng màn hình
Mức xám	256~65536
Điện áp hoạt động	3.8-5.5VDC
Trọng lượng	80g/card

Chế độ điều khiển:

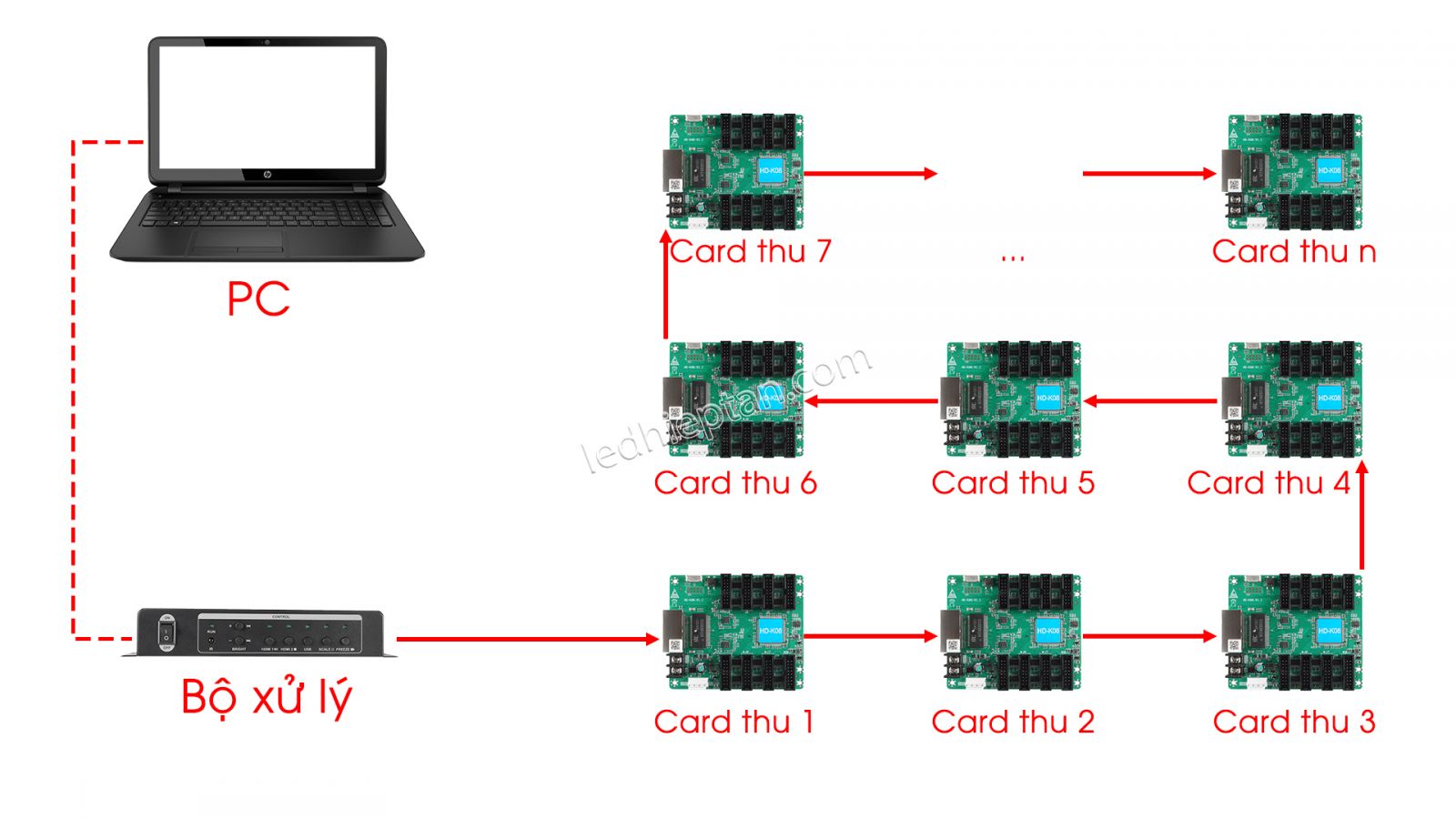

Card phát kết hợp nhiều card thu để điều khiển một màn hình lớn. VD:

untitled-1

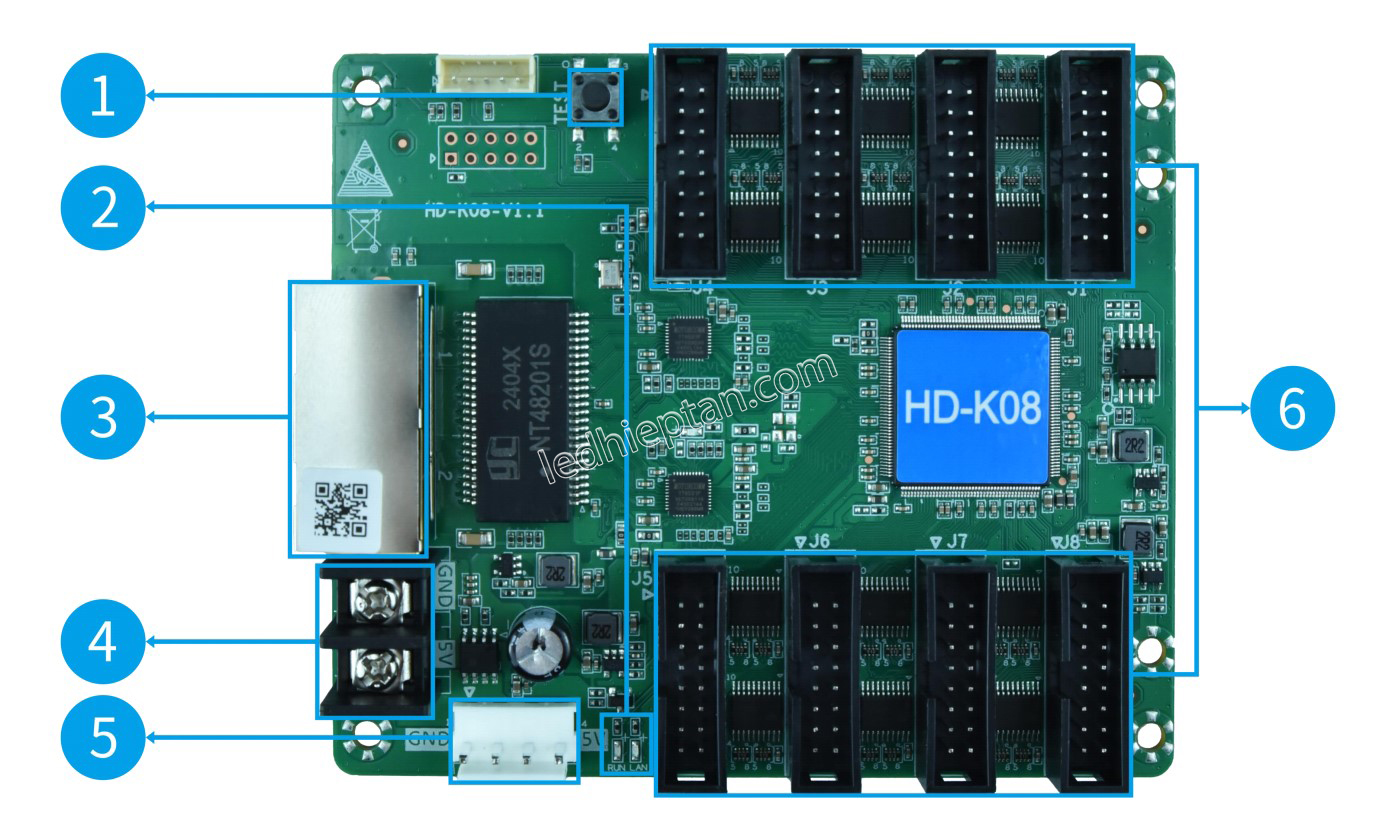

Giao diện phần cứng:

screenshot_11

1. Nút test, dùng để kiểm tra độ đồng đều của độ sáng màn hình và độ phẳng của màn hình

2. Đèn báo làm việc, RUN nhấp nháy chỉ card làm việc bình thường. LAN nhấp nháy nhanh hơn cho biết cổng Gigabit đã được nhận dạng và dữ liệu đang được nhận

3. Cổng mạng Gigabit Ethernet, sử dụng để kết nối với card phát hoặc card thu, 2 cổng mạng giống nhau và có thể hoán đổi cho nhau

4. Giao diện nguồn, kết nối với nguồn 4.0VDC ~ 5.5VDC

5. Giao diện nguồn chống ngược dòng, tương tự (4)

6. Cổng HUB75E, kết nối đến tấm LED module

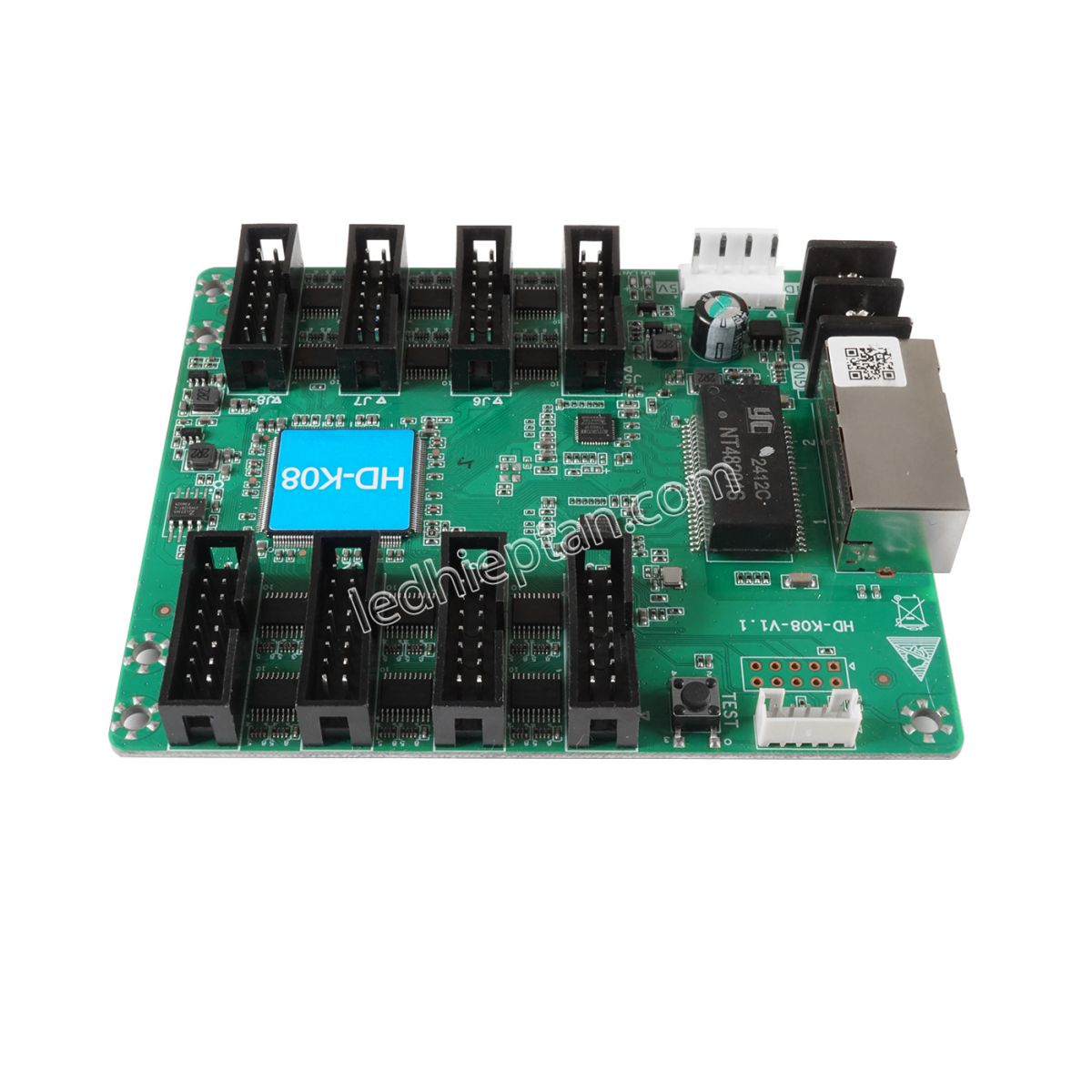

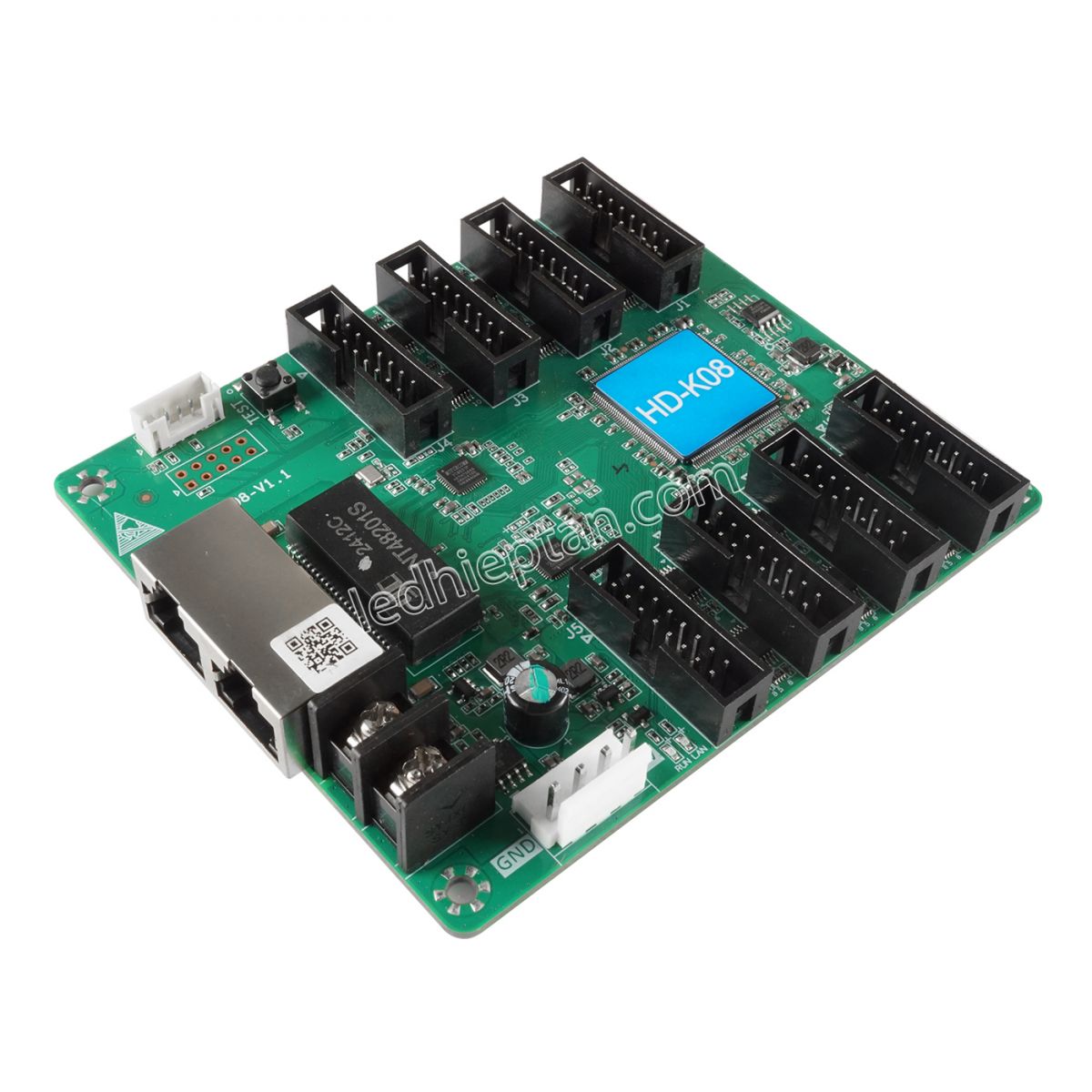

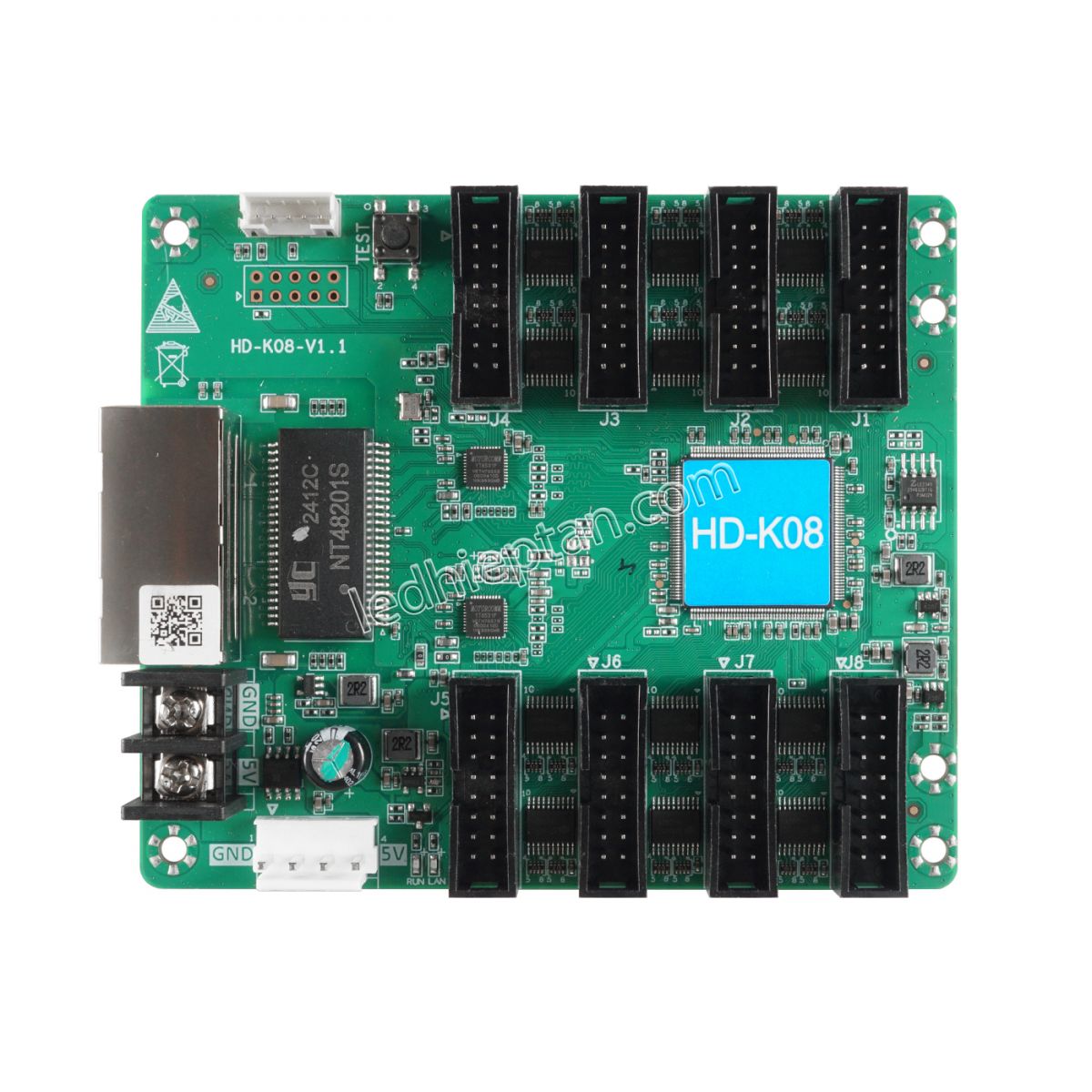

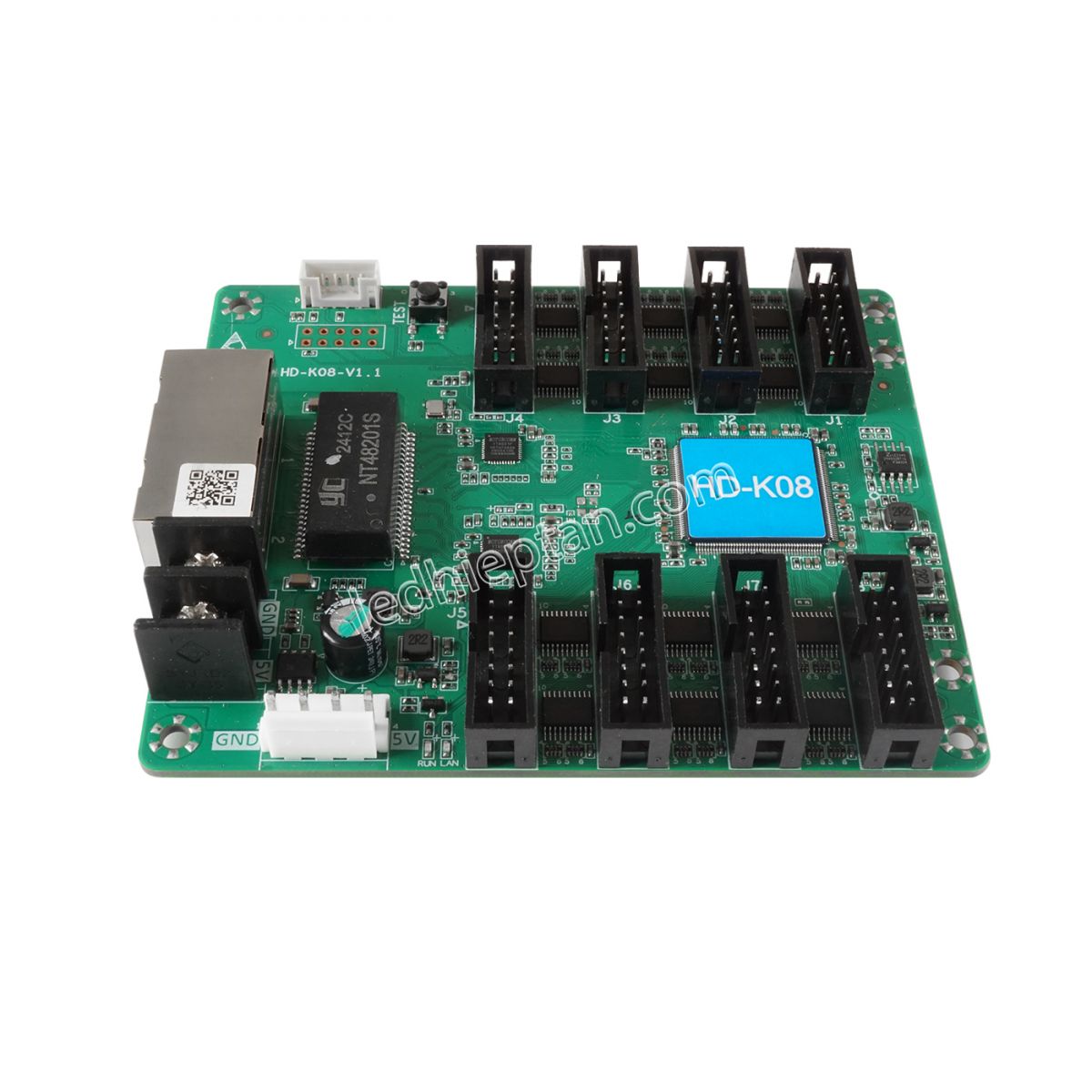

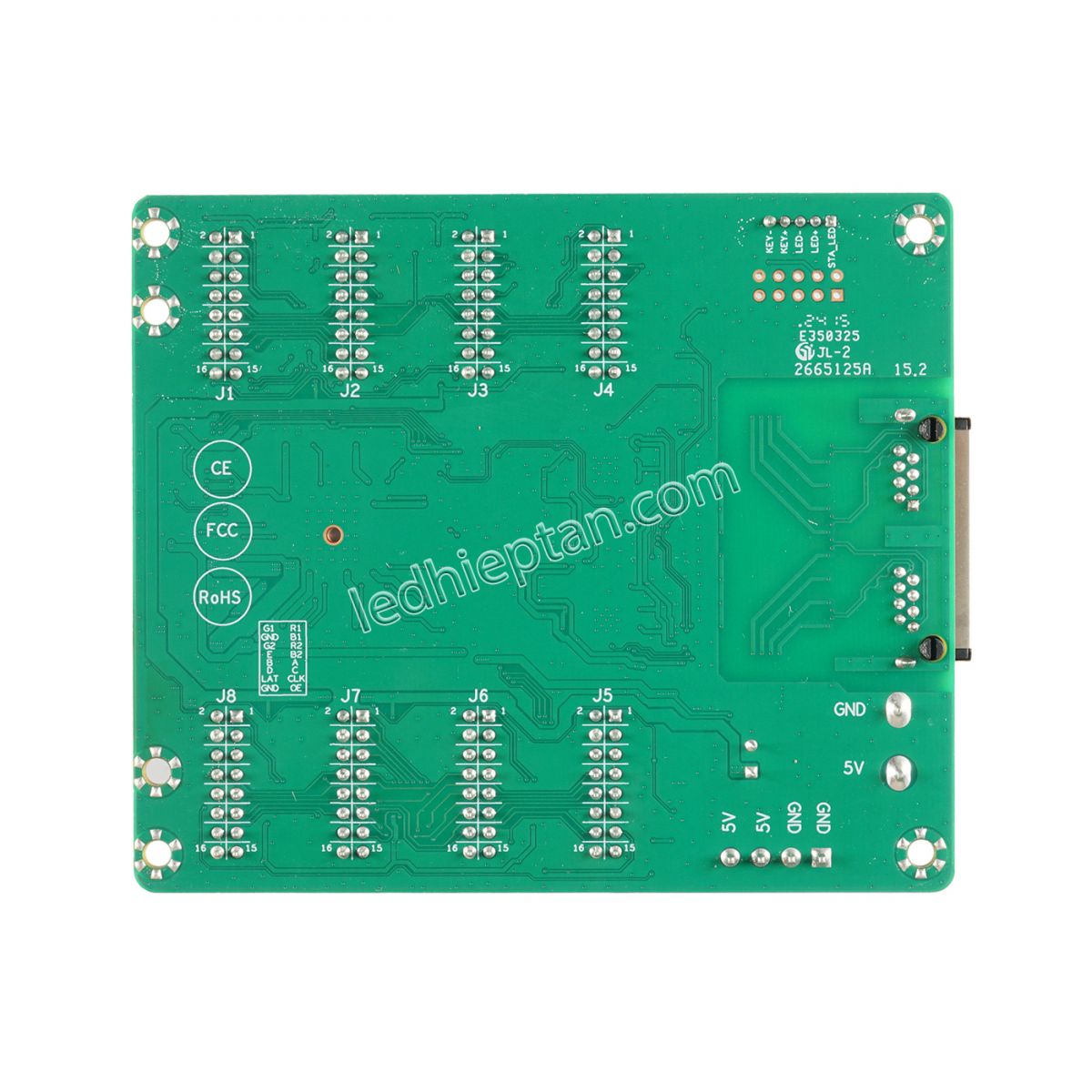

Hình ảnh sản phẩm:

Card thu HD-K08
