Card Thu HD-R708 có 8 HUB75 trên bo mạch, tương thích (có thể chạy chung) với card thu dòng R, nó làm việc với card phát OFFLINE, card phát ONLINE và bộ điều khiển LED tất cả trong một(ví dụ HD-A3L, HD-A4L,…)

Ứng dụng:

Card thu có nhiệm vụ nhận dữ liệu từ card phát và gán nó cho từng chip LED trên các tấm module LED tạo nên màn hình, từ đó tạo thành hình ảnh có kích thước tương ứng hoàn chỉnh và gọn gàng.

Tài liệu và video:

Giới thiệu card thu HD-R712

Hướng dẫn sử dụng card màn hình hãng HD

Sơ đồ bố trí card thu và card phát trên màn hình LED

Hướng dẫn chọn Card điều khiển màn hình LED

Thông số kỹ thuật:

Đặc trưng:

Màn hình hỗ trợ	Tấm LED full màu trong nhà và ngoài trời, hỗ trợ module IC thông thường và hầu hết module IC PWM
Phạm vi điều khiển	Chip thông thường: 128*512 pixels Chip PWM: 256×512 pixels Phạm vi lớn: P1.667, P1.538, P1.25 đều có thể được tải đầy đủ với 8 cổng
Phương thức quét	Hỗ trợ bất kỳ phương thức quét nào từ tĩnh đến 1/128 scan
Card phát phù hợp	Hộp phát 2 chế độ (ONLINE + OFFLINE), card phát OFFLINE, card phát ONLINE, bộ xử lý video dòng VP

Thông số chi tiết:

Phương thức giao tiếp	Cổng mạng Gigabit ethernet
Kết nối nhiều card	Card thu có thể được kết nối theo bất kỳ trình tự nào
Mức xám	256~65536
Điện áp hoạt động	5V
Công suất tiêu thụ	5W
Trọng lượng	56g/card

Chế độ điều khiển:

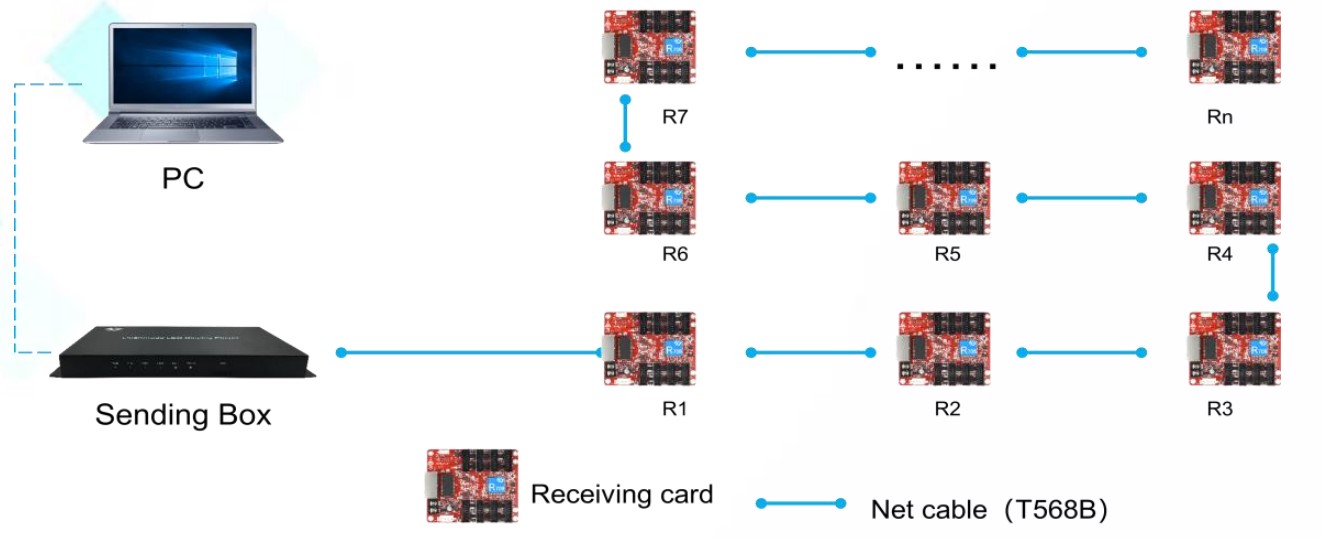

Card phát kết hợp nhiều card thu để điều khiển một màn hình lớn. VD:

screenshot_1-6

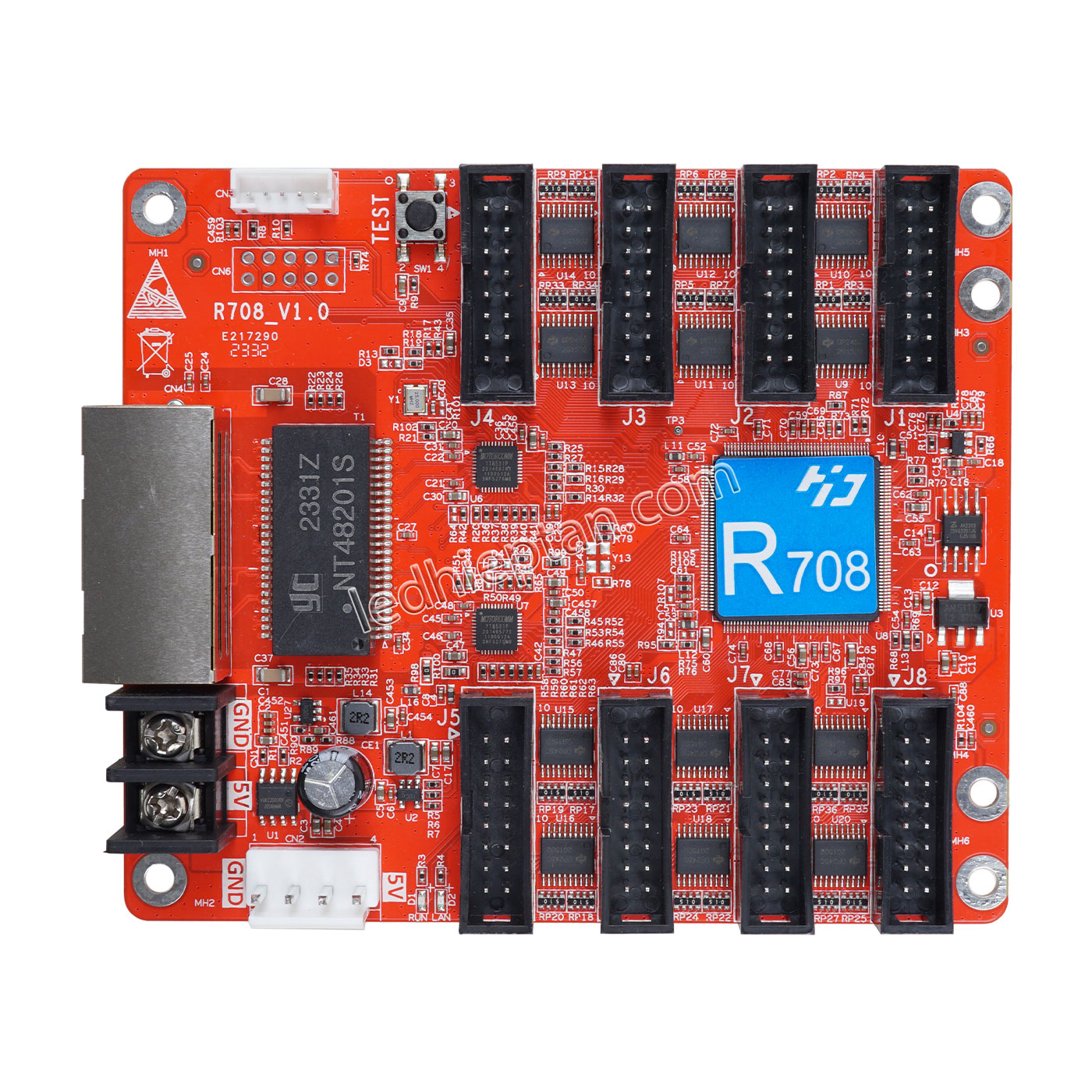

Giao diện phần cứng:

screenshot_2-6

1. Nút test

2. Đèn báo hoạt động, D1 là đèn RUN, nhấp nháy khi card hoạt động bình thường, D2 là đèn LAN, nhấp nháy nhanh cho biết kết nối thành công và dữ liệu đã được nhận

3. Cổng mạng Gigabit Ethernet, để kết nối card phát với card thu, hoặc giữa các card thu với nhau

4, 5. Giao diện nguồn, cấp nguồn điện áp 4.0V~5.5VDC

6. Cổng HUB75E, kết nối với tấm LED màn hình

Hình ảnh sản phẩm:

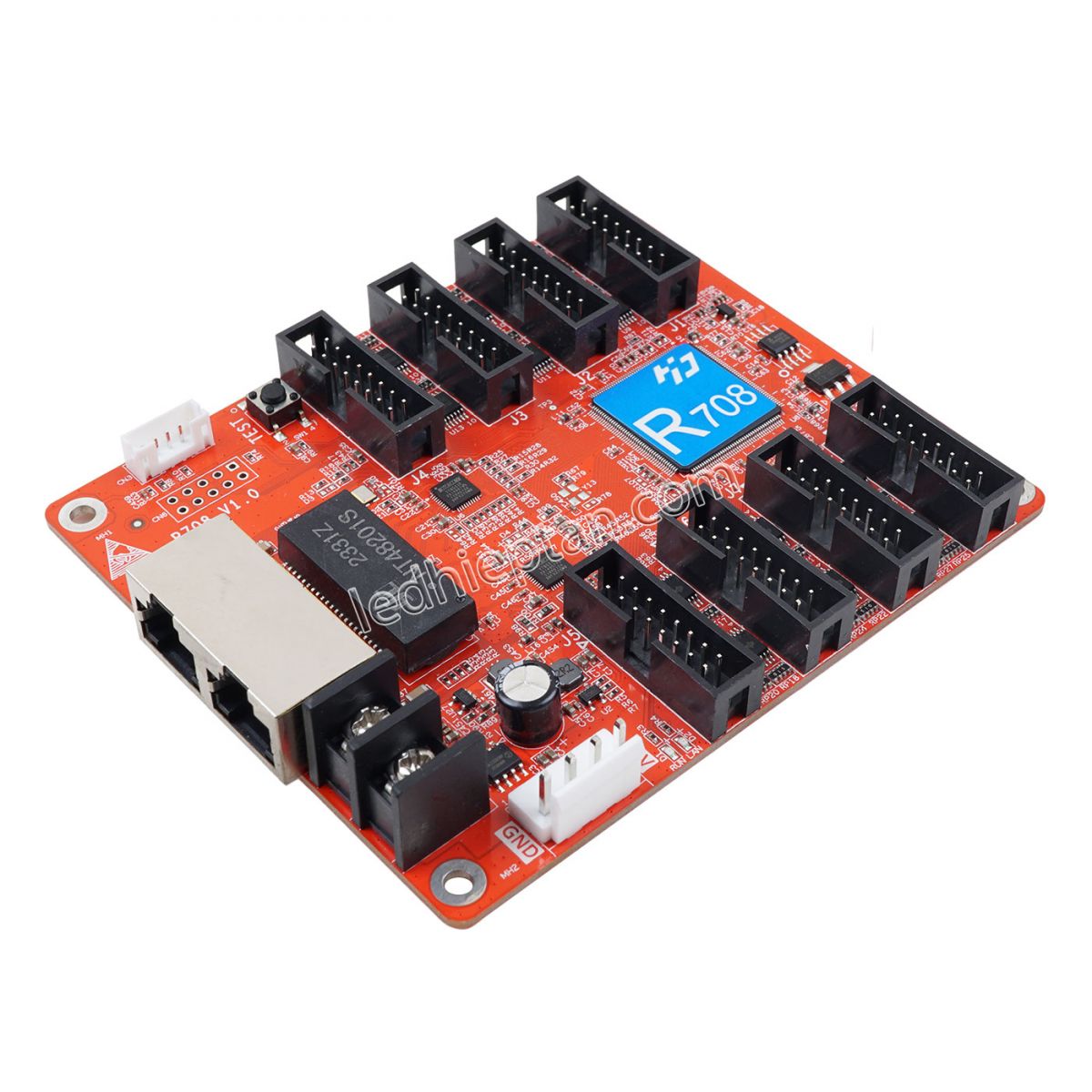

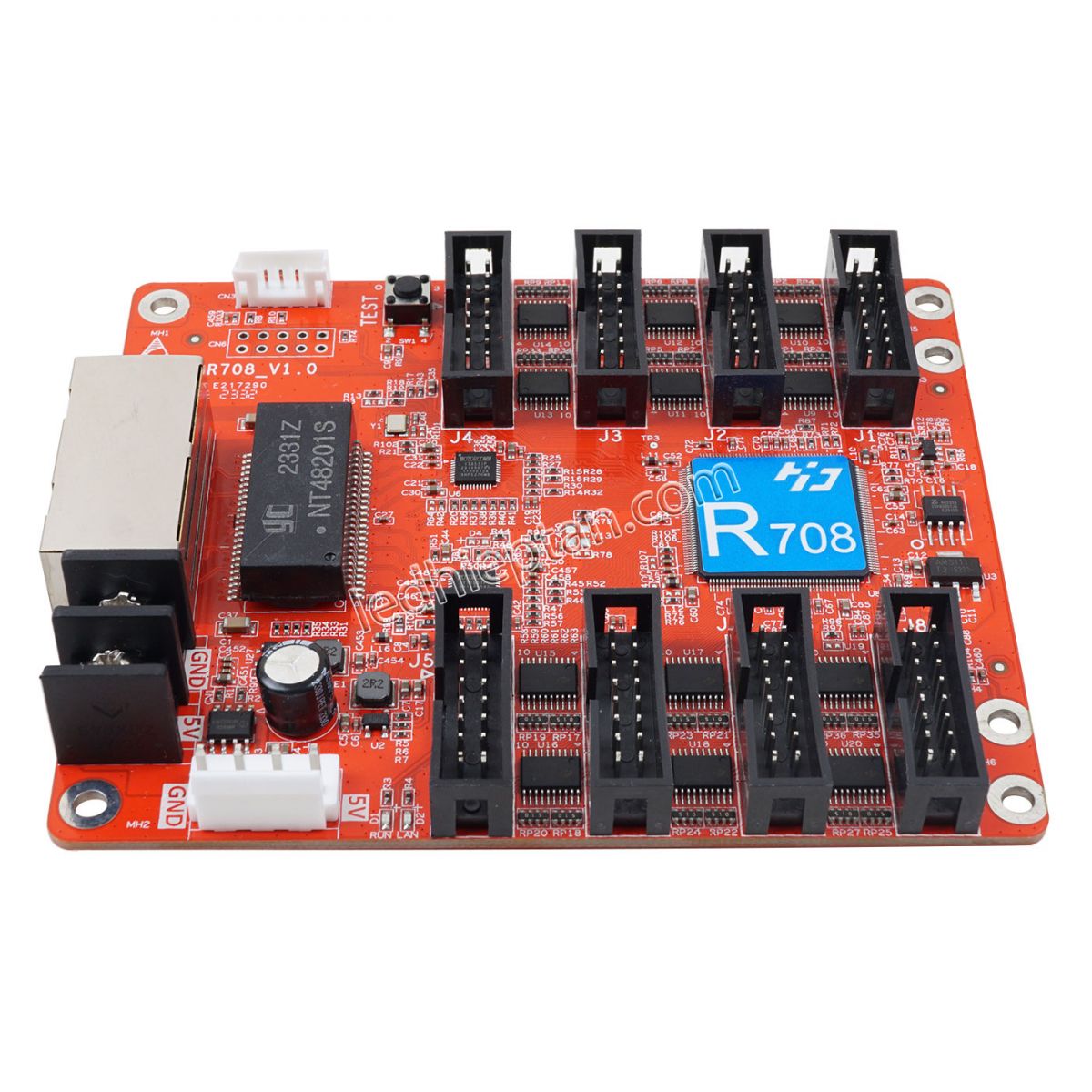

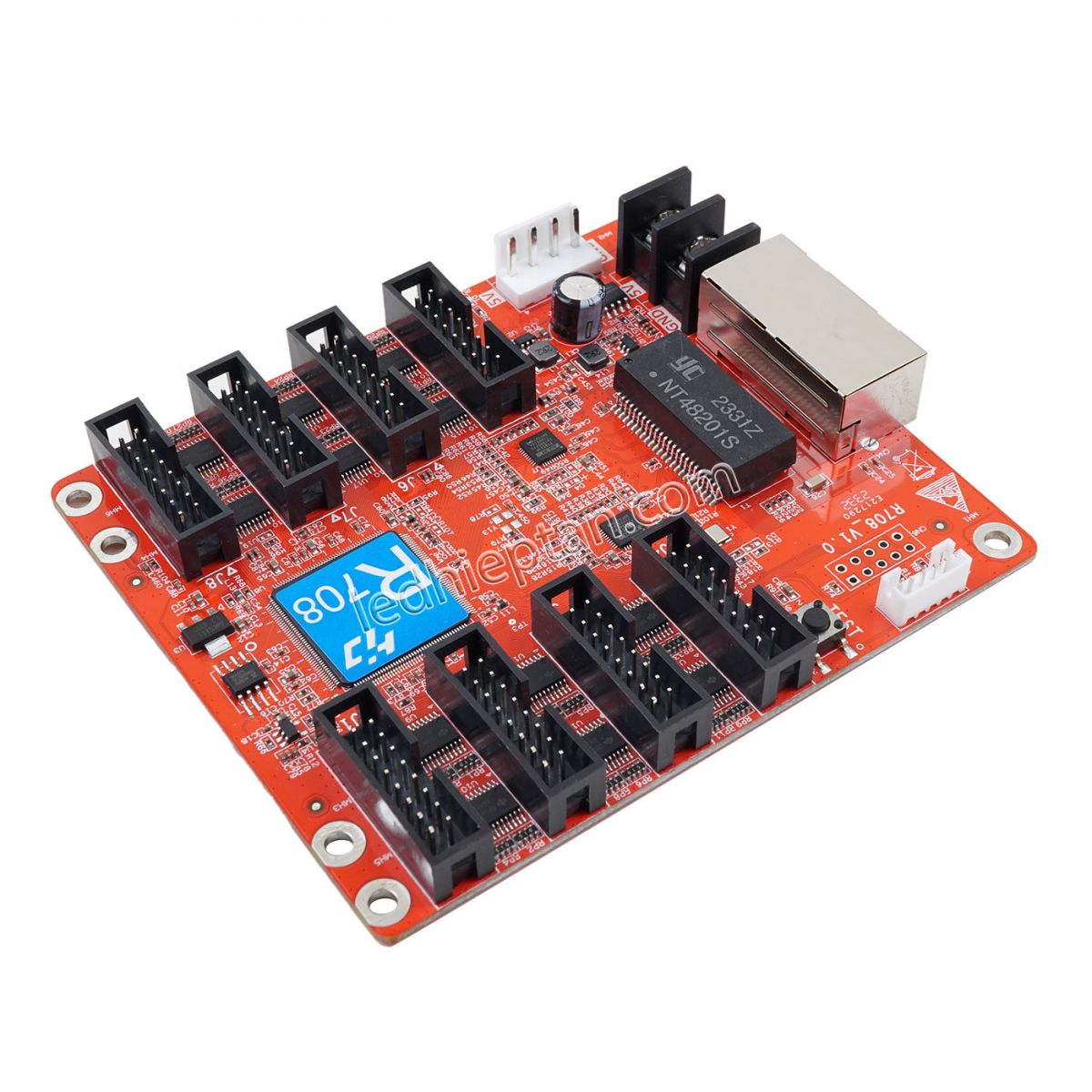

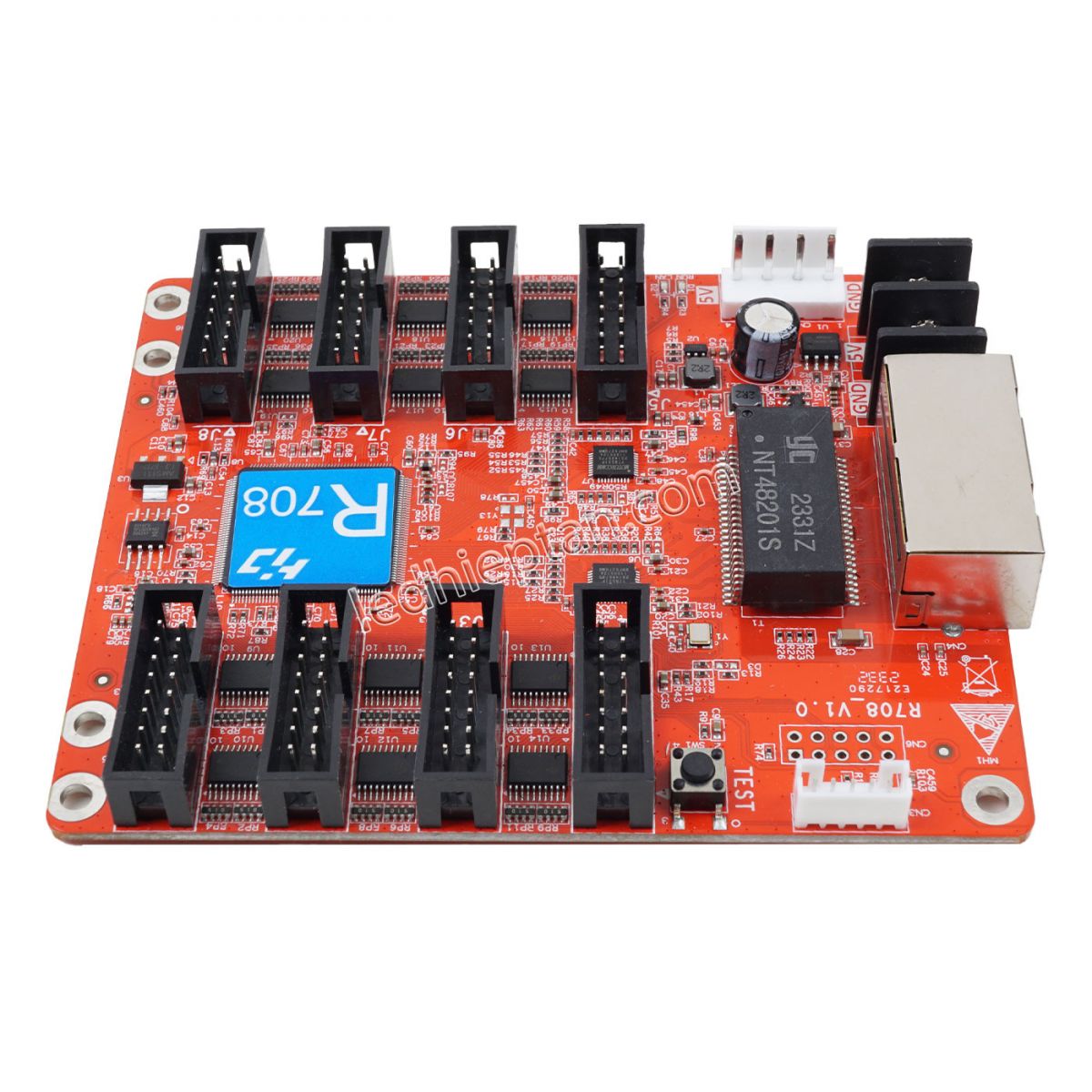

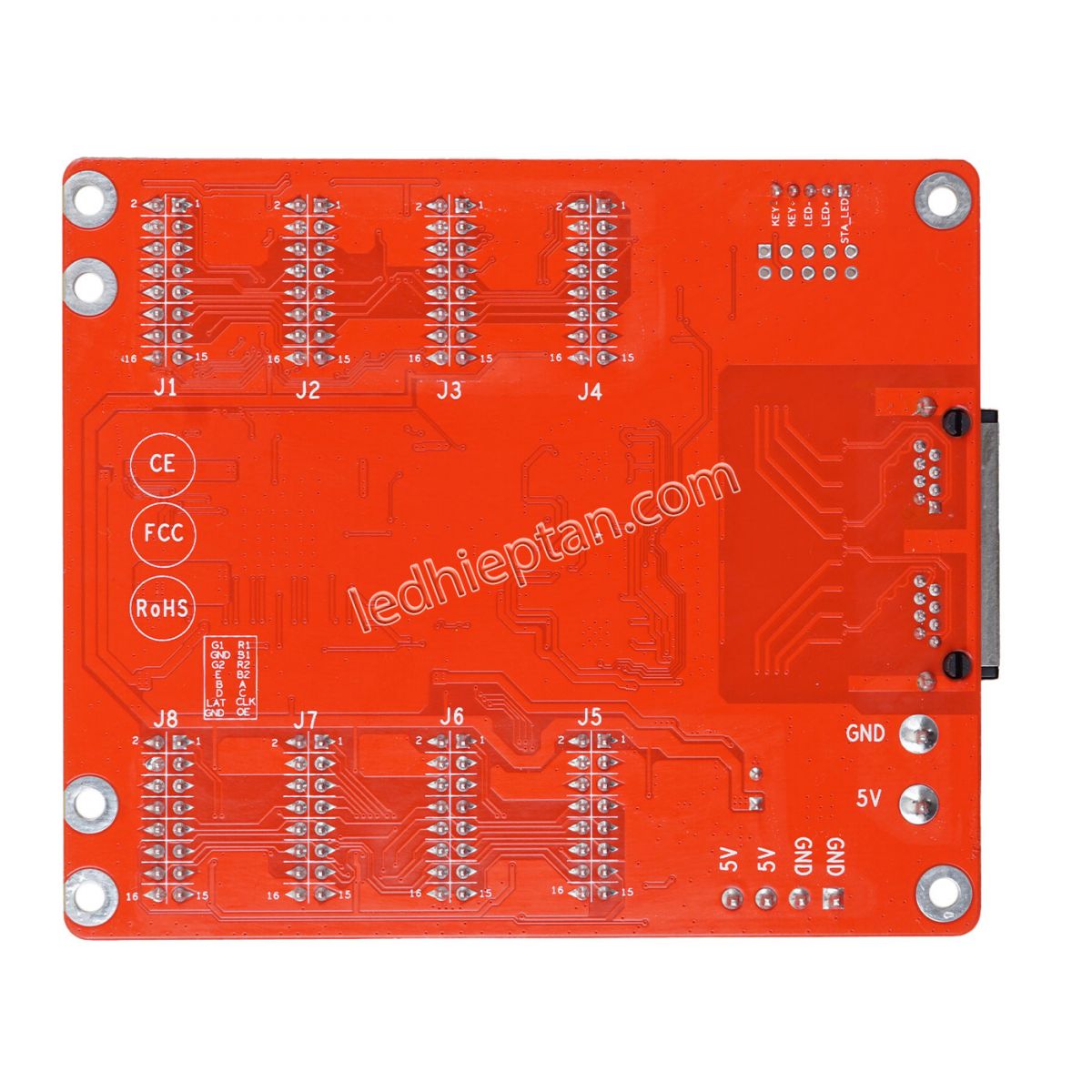

Card thu HD-R708
