Card thu HD-R712 được trang bị 12 cổng HUB75E, tương thích với card thu cổng HUB75 dòng R. Có nhiệm vụ nhận dữ liệu từ card phát và chuyển dữ liệu vào màn hình.

Ứng dụng:

Card thu có nhiệm vụ nhận dữ liệu video từ card phát và gán nó cho từng chip LED trên các tấm module LED tạo nên màn hình, từ đó tạo thành hình ảnh có kích thước tương ứng hoàn chỉnh và gọn gàng.

Tài liệu và video:

Giới thiệu card thu HD-R712

Hướng dẫn sử dụng card màn hình hãng HD

Sơ đồ bố trí card thu và card phát trên màn hình LED

Hướng dẫn chọn Card điều khiển màn hình LED

Thông số kỹ thuật:

Đặc trưng:

Màn hình hỗ trợ	Tấm LED full màu trong nhà và ngoài trời, hỗ trợ module IC thông thường và hầu hết module IC PWM
Phạm vi điều khiển	Gợi ý: 98.304 pixels, 128*768
Phương thức quét	Hỗ trợ bất kỳ phương thức quét nào từ tĩnh đến 1/128 scan
Card phát phù hợp	Hộp phát 2 chế độ (ONLINE + OFFLINE), card phát OFFLINE, card phát ONLINE, bộ xử lý video dòng VP

Thông số chi tiết:

Phương thức giao tiếp	Cổng mạng Gigabit ethernet
Kết nối nhiều card	Card thu có thể được kết nối theo bất kỳ trình tự nào
Mức xám	256~65536
Điện áp hoạt động	5V
Trọng lượng	100g/card

Chế độ điều khiển:

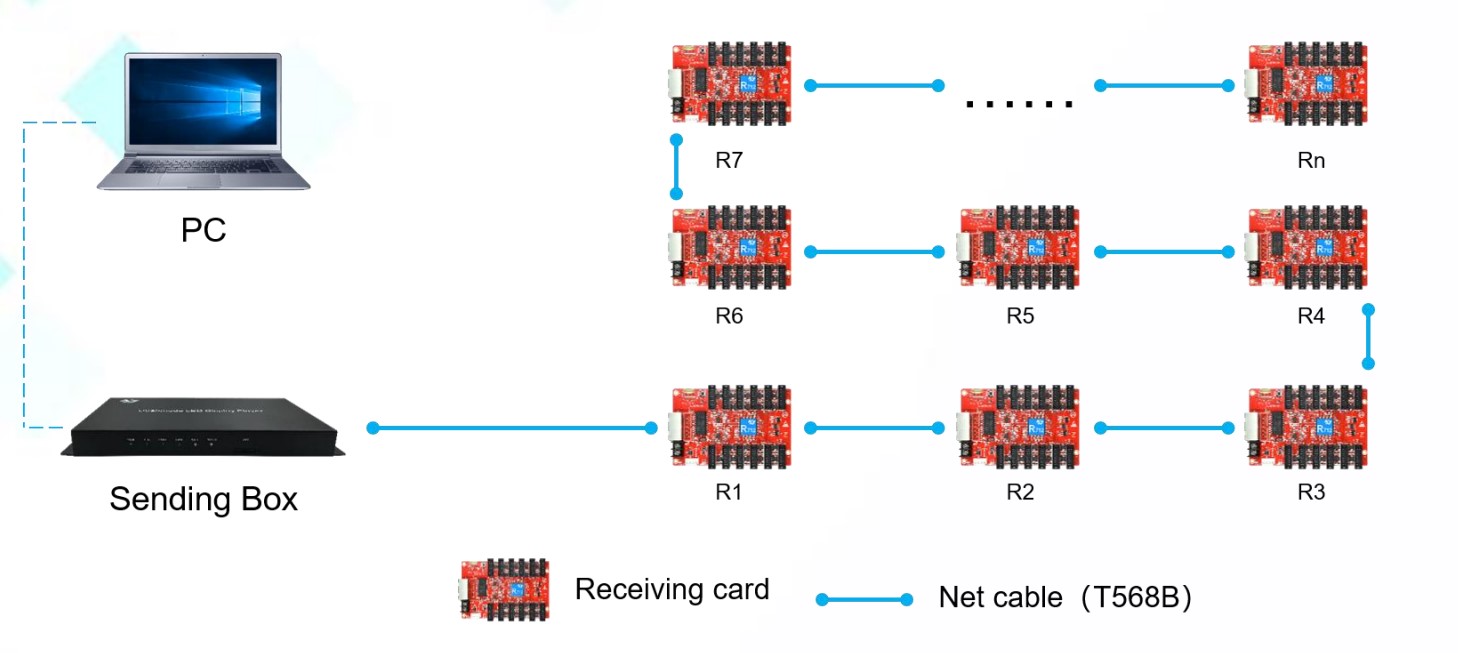

Card phát kết hợp nhiều card thu để điều khiển một màn hình lớn. VD:

screenshot_21

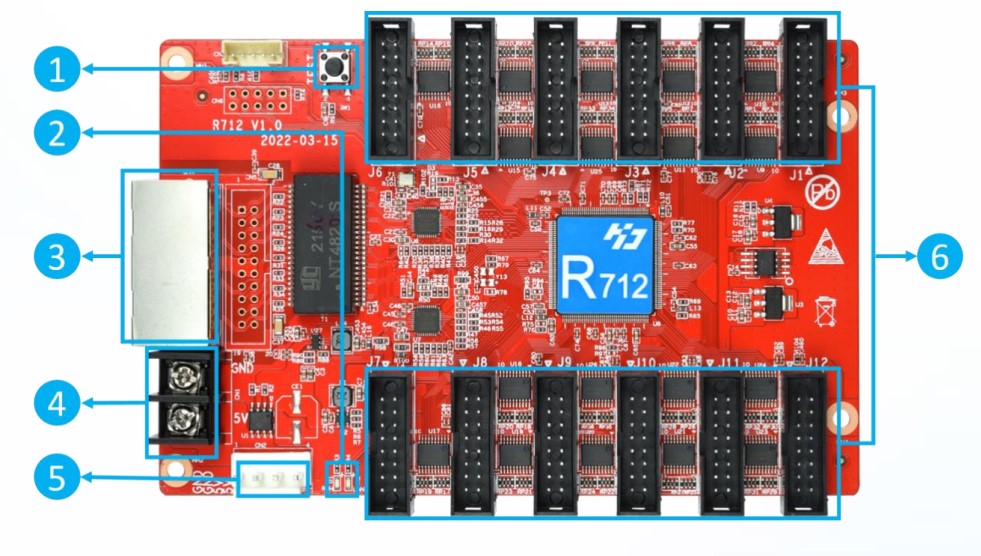

Giao diện phần cứng:

Card thu HD-R712

1. Nút test, dùng để kiểm tra độ đồng đều của độ sáng màn hình và độ phẳng của màn hình

2. Đèn báo làm việc, D1 nhấp nháy chỉ card làm việc bình thường. D2 nhấp nháy nhanh hơn cho biết cổng Gigabit đã được nhận dạng và dữ liệu đang được nhận

3. Cổng mạng Gigabit Ethernet, sử dụng để kết nối với card phát hoặc card thu, 2 cổng mạng giống nhau và có thể hoán đổi cho nhau

4. Giao diện nguồn, kết nối với nguồn 4.0VDC ~ 5.5VDC

5. Giao diện nguồn chống sai, tương tự (4)

6. Cổng HUB75E, kết nối đến tấm LED module

Hình ảnh sản phẩm:

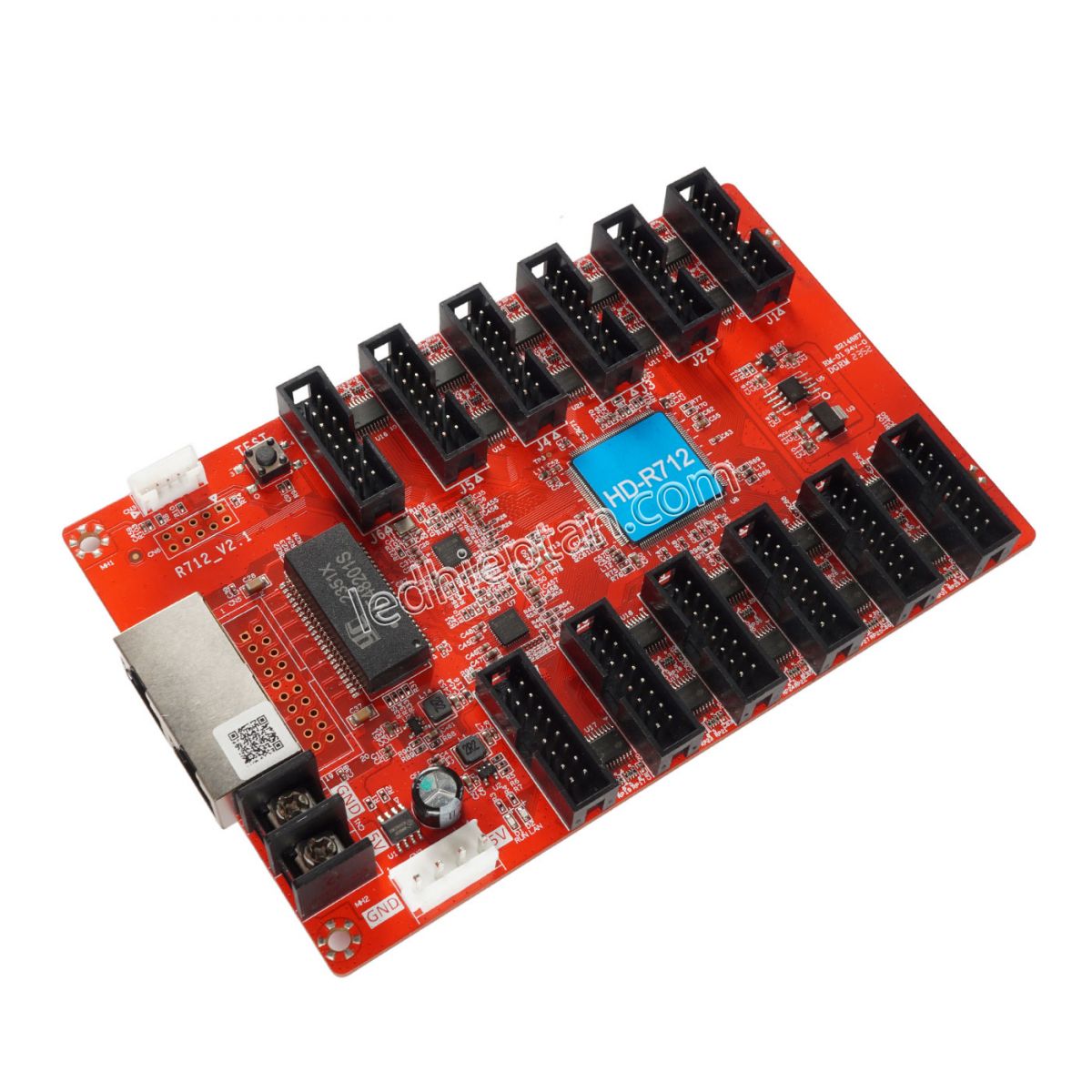

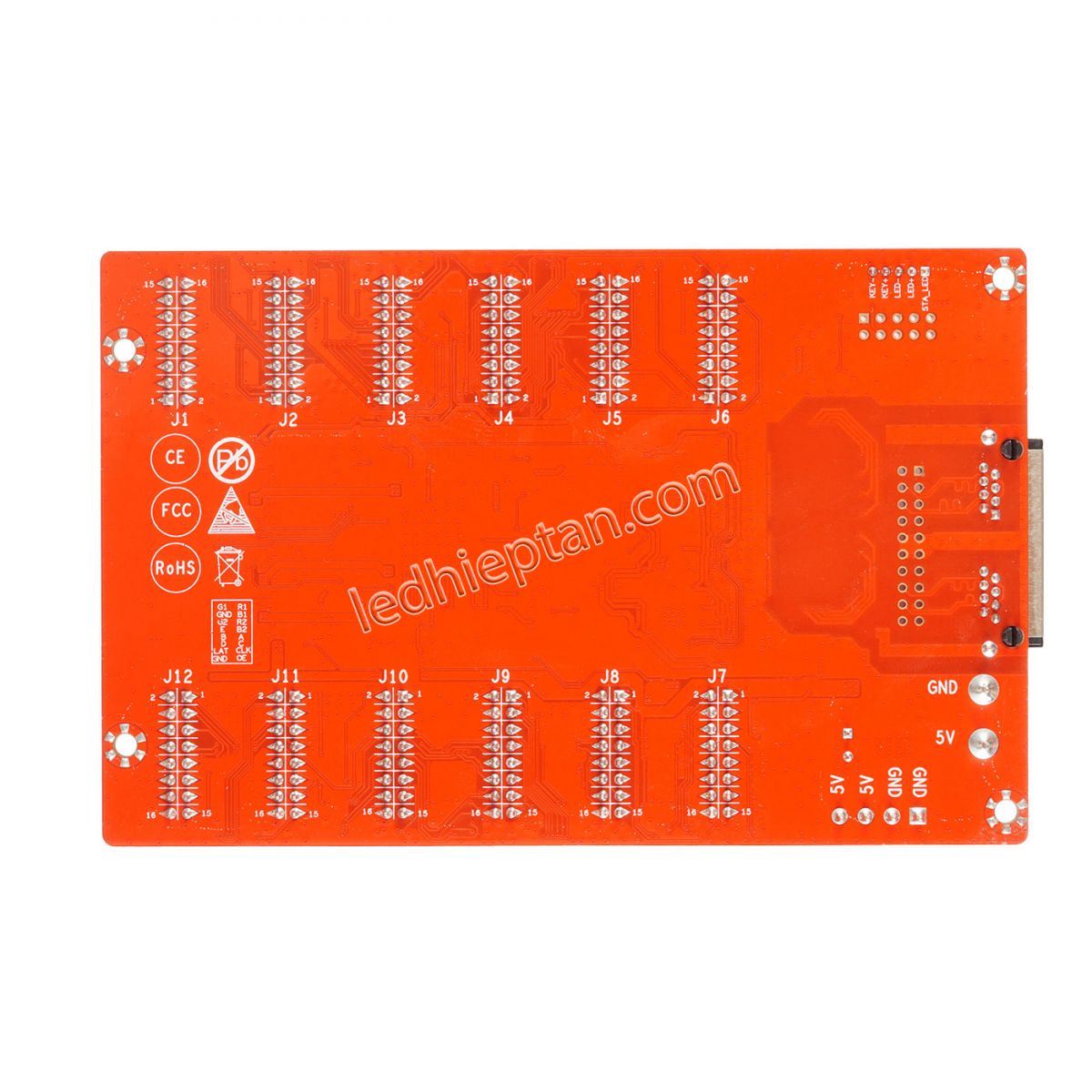

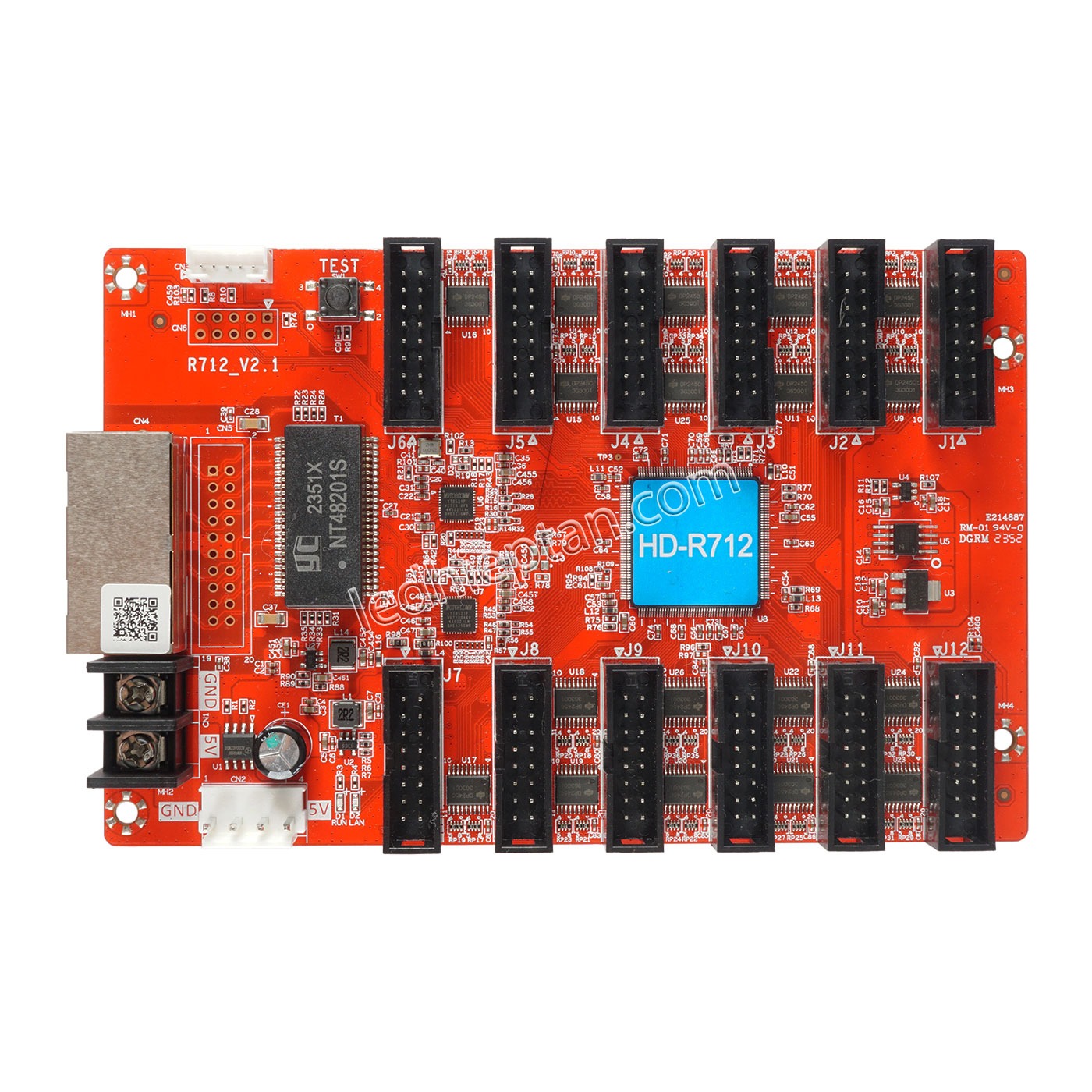

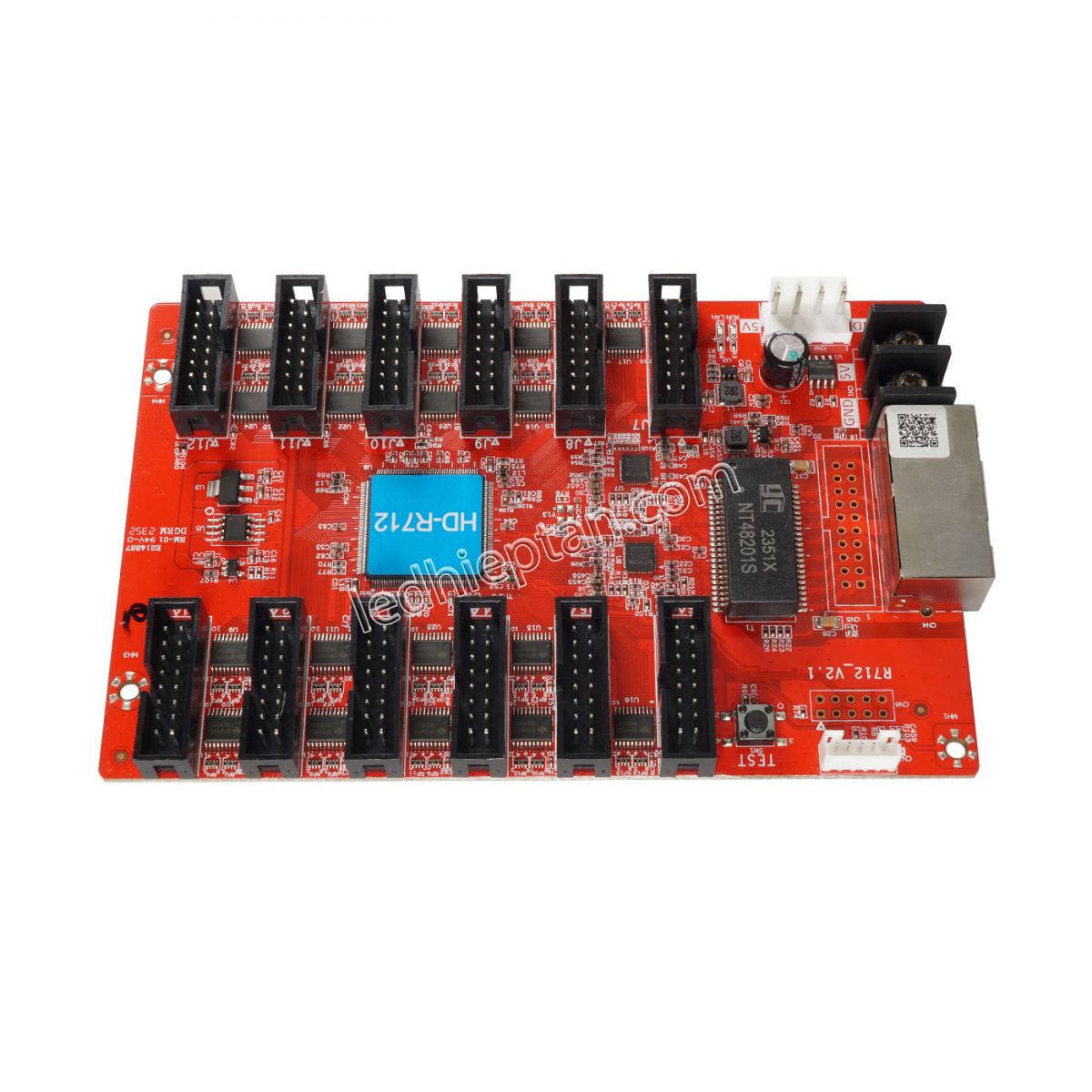

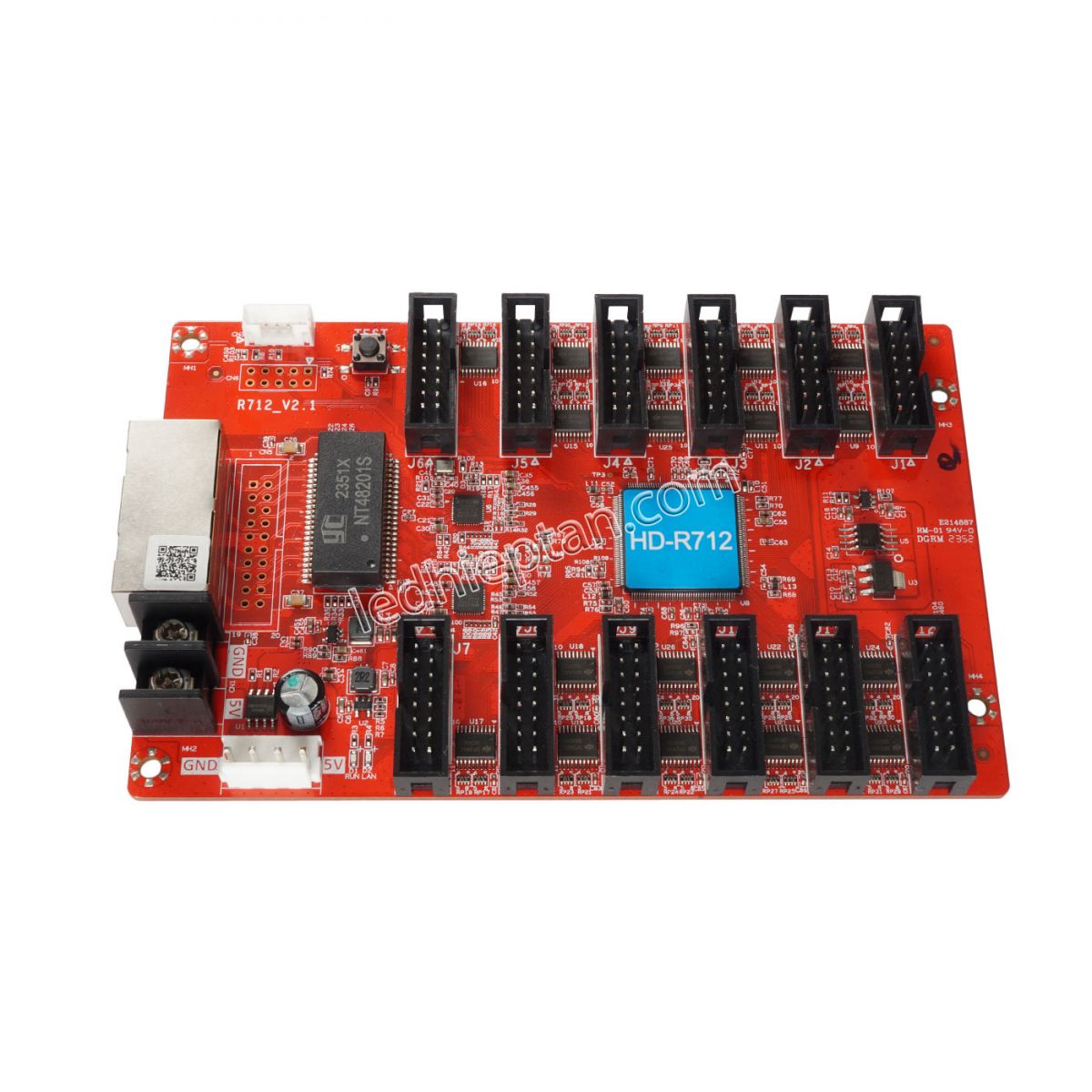

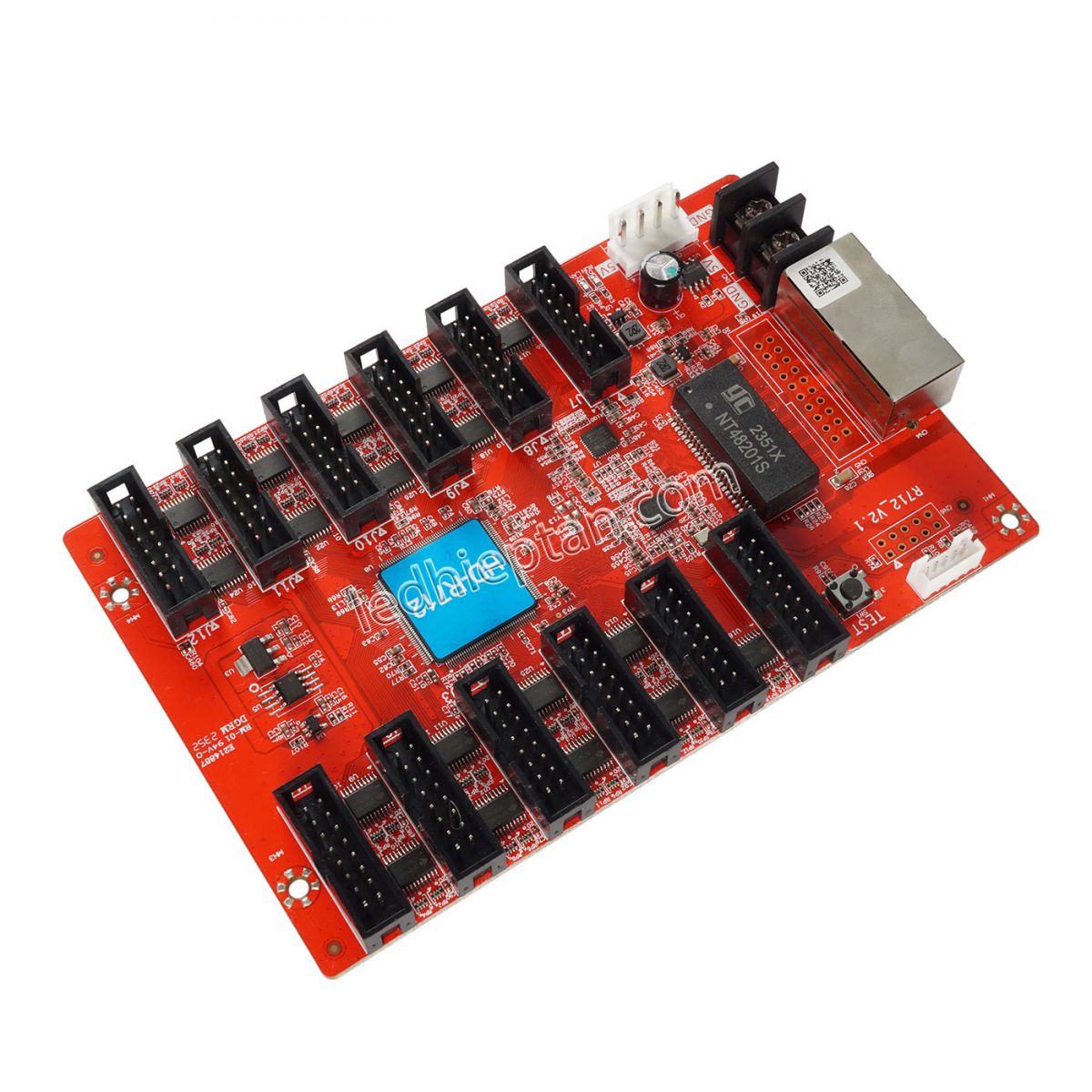

Card thu HD-R712
