Card thu HD-R716 với 16 cổng HUB75E, tương thích với card thu HUB75 dòng R như R500/R508/R512/R512S/R512T/R516/R516T/R612,… có nhiệm vụ nhận dữ liệu từ card phát và chuyển dữ liệu vào màn hình
Ứng dụng:
Card thu có nhiệm vụ nhận dữ liệu video từ card phát và gán nó cho từng chip LED trên các tấm module LED tạo nên màn hình, từ đó tạo thành hình ảnh có kích thước tương ứng hoàn chỉnh và gọn gàng.
Tài liệu và video:
Hướng dẫn sử dụng card màn hình hãng HD
Thông số kỹ thuật:
Đặc trưng:
| Màn hình hỗ trợ | Tấm LED full màu trong nhà và ngoài trời, hỗ trợ module IC thông thường và hầu hết module IC PWM |
| Phạm vi điều khiển | Gợi ý: 163.840 pixels, 160*1024 |
| Phương thức quét | Hỗ trợ bất kỳ phương thức quét nào từ tĩnh đến 1/128 scan |
| Card phát phù hợp | Hộp phát 2 chế độ (ONLINE + OFFLINE), card phát OFFLINE, card phát ONLINE, bộ xử lý video dòng VP |
Thông số chi tiết:
| Phương thức giao tiếp | Cổng mạng Gigabit ethernet |
| Kết nối nhiều card | Card thu có thể được kết nối theo bất kỳ trình tự nào |
| Mức xám | 256~65536 |
| Điện áp hoạt động | 5V |
Chế độ điều khiển:
Card phát kết hợp nhiều card thu để điều khiển một màn hình lớn. VD:

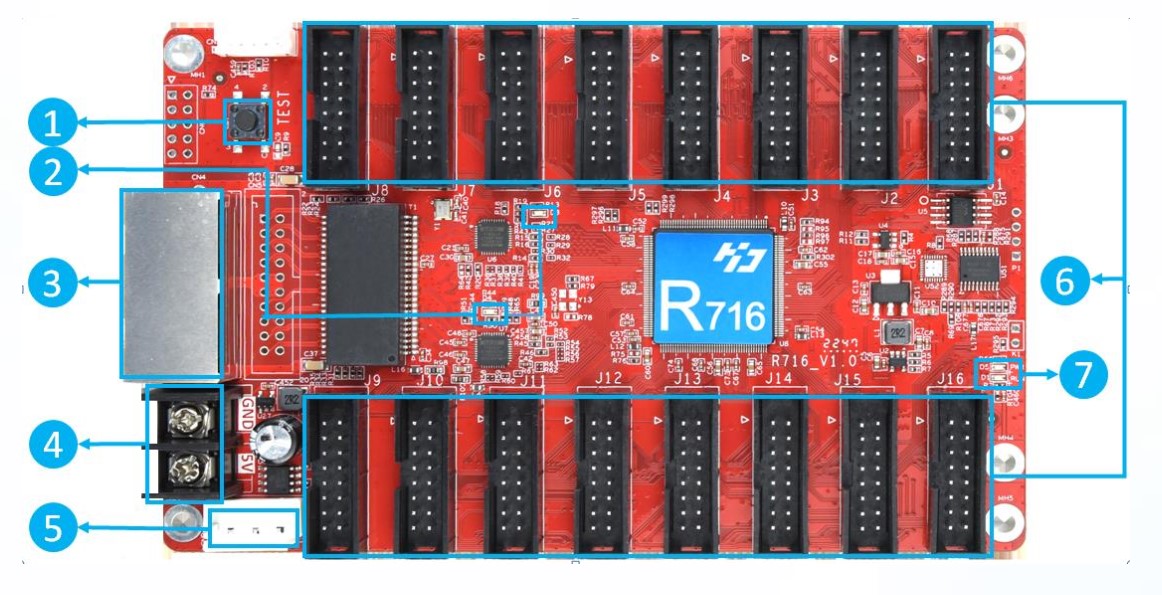

Giao diện phần cứng:
1. Nút test, kiểm tra tính đồng nhất của độ sáng màn hình và độ phẳng của module màn hình
2. Đèn báo mạng Gigabit D3, D4 cho 2 cổng mạng Gigabit Ethernet, không kết nối-đèn tắt, kết nối nhưng không hoạt động-đèn luôn sáng, kết nối và hoạt động-đèn nhấp nháy
3. Cổng mạng Gigabit Ethernet, sử dụng để kết nối với card phát hoặc card thu, 2 cổng mạng giống nhau và có thể thay đổi cho nhau
4. Giao diện nguồn, có thể cấp nguồn từ 4.0V~5.5VDC
5. Giao diện nguồn chống sai, tương tự (4)
6. Cổng HUB75E, kết nối với module LED
7. Đèn báo trạng thái làm việc
| Đèn báo | Màu | Trạng thái | Mô tả |
| PWR(D5) | Xanh lá | Luôn sáng | Nguồn điện vẫn bình thường |
| RUN(D1) | Xanh lá | Nhấp nháy mỗi 2s | Kết nối cáp Ethernet bất thường, hoặc không có nguồn video đầu vào |
| Nhấp nháy 4 lần mỗi 1s | Card thu hoạt động bình thường, Đầu vào ethernet có sẵn | ||
| Nhấp nhấy 5 lần trong 2.5s, và tắt 1.5s | Trạng thái nhìn thông số card thu |
Hình ảnh sản phẩm:

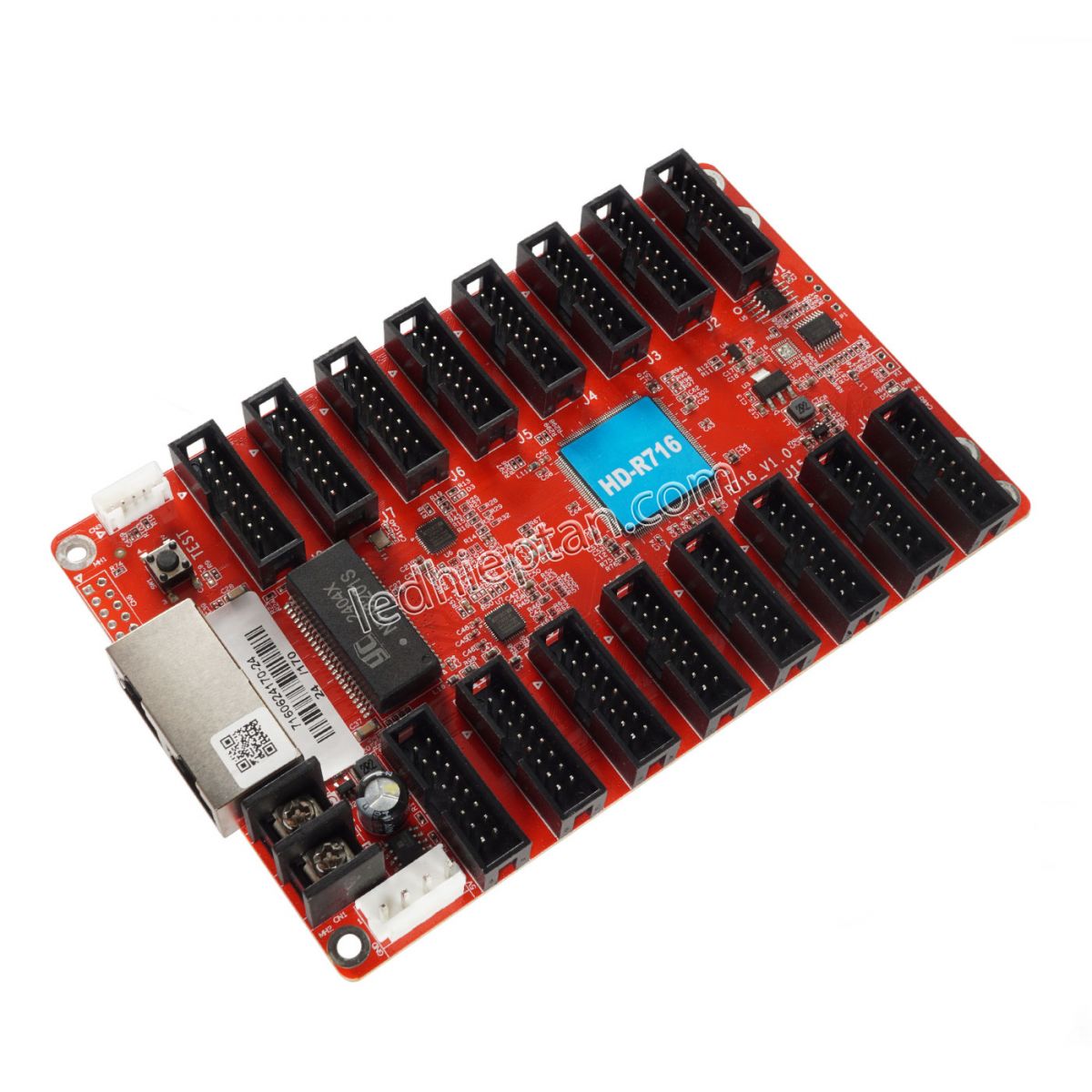

Card thu HD-R716

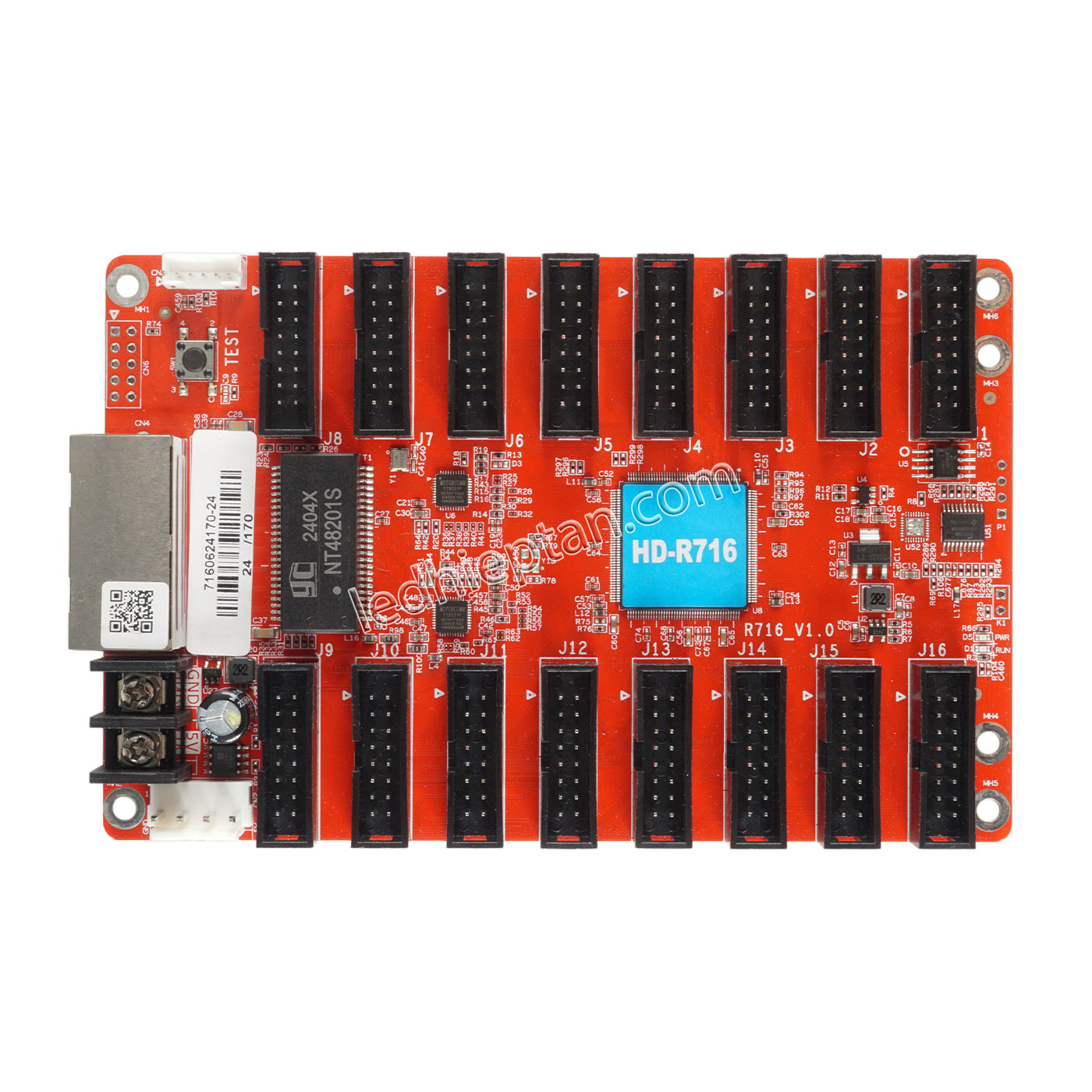

Card thu HD-R716

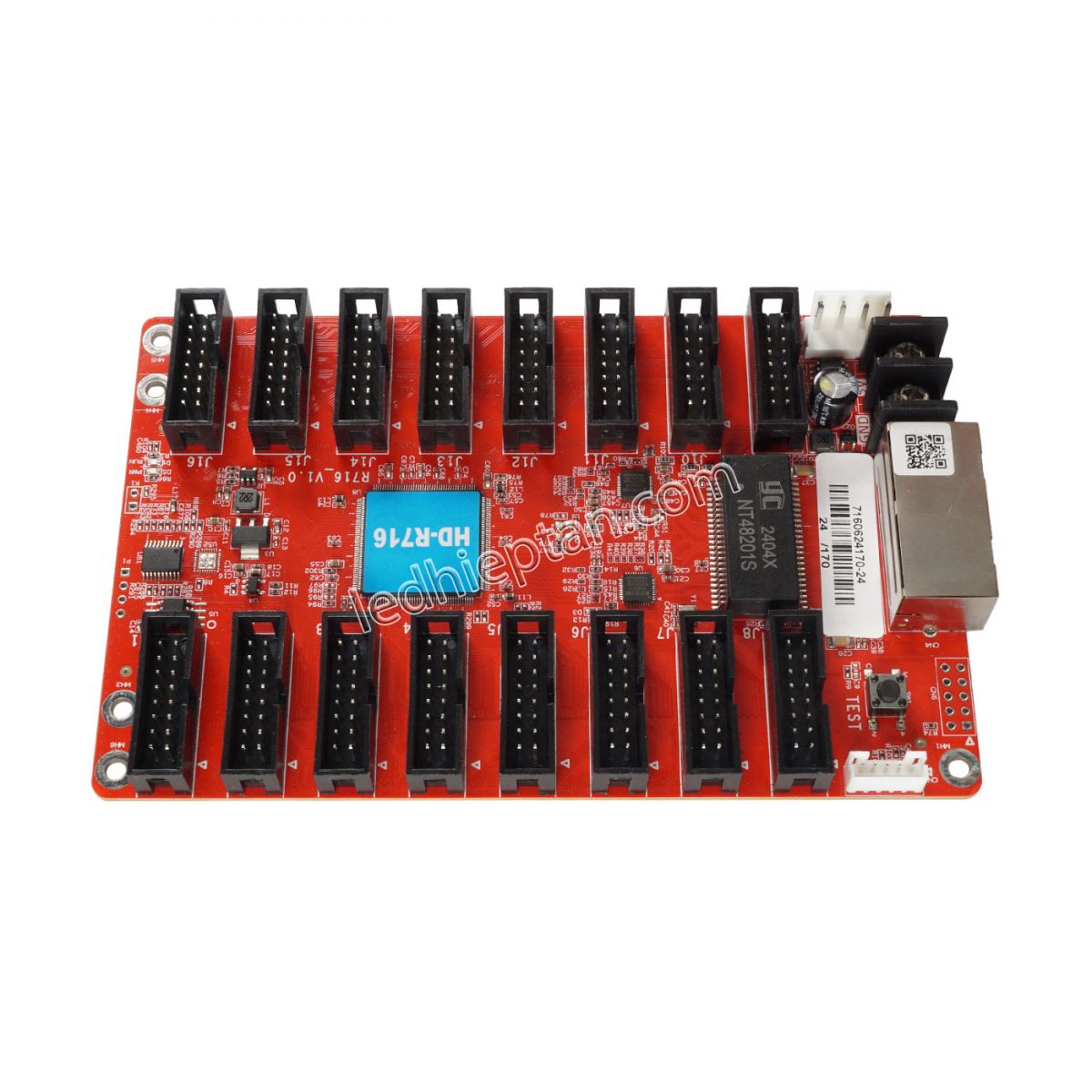

Card thu HD-R716

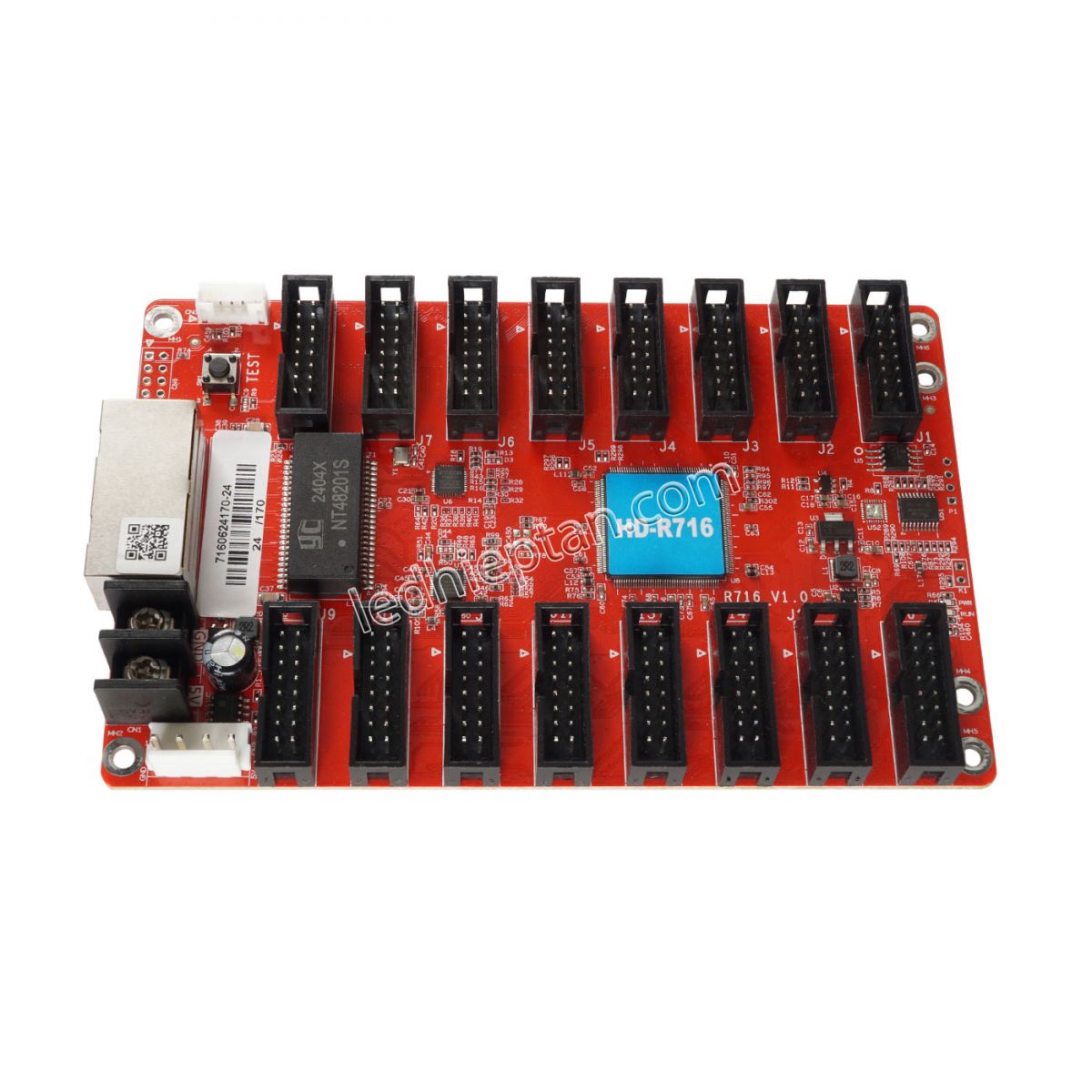

Card thu HD-R716

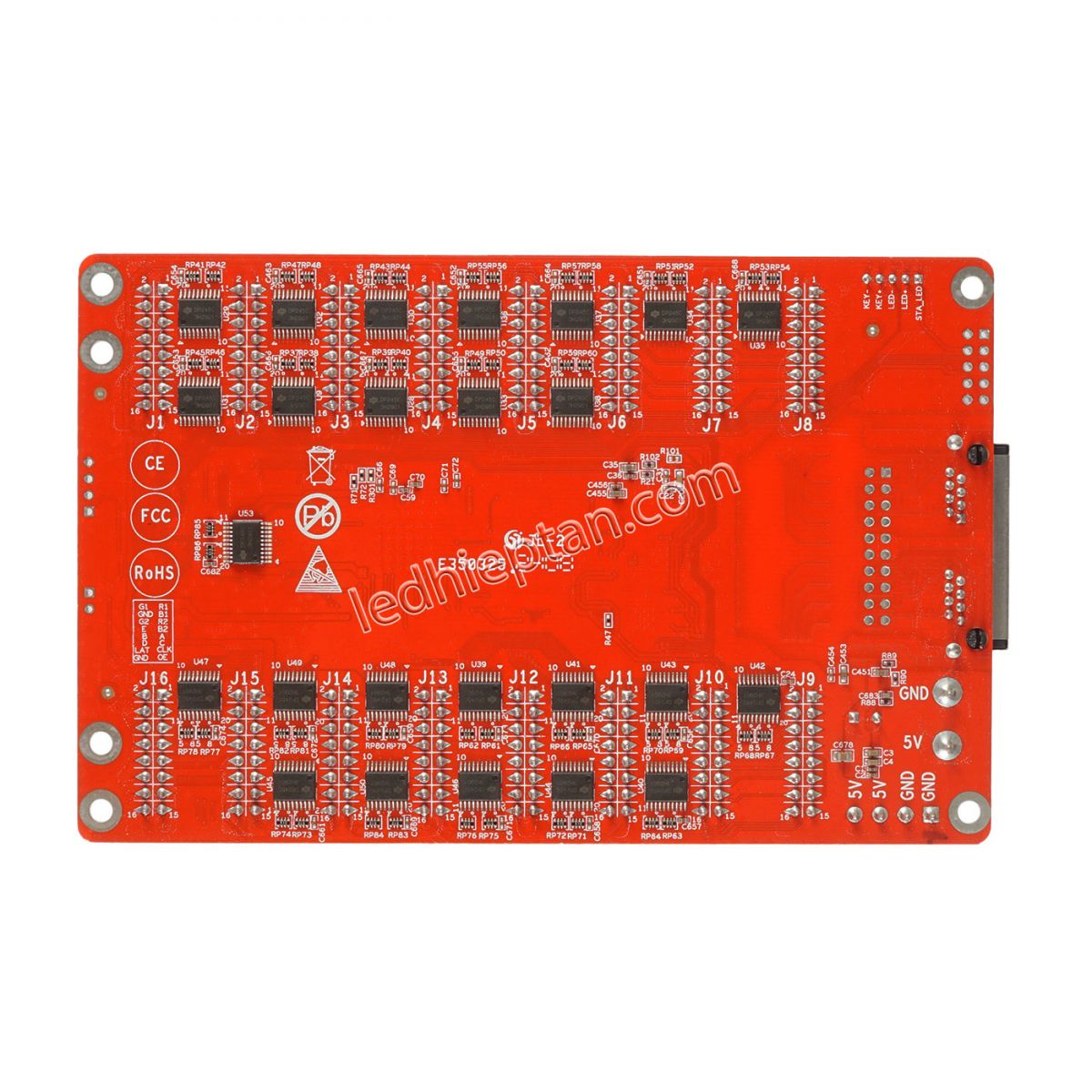

Card thu HD-R716

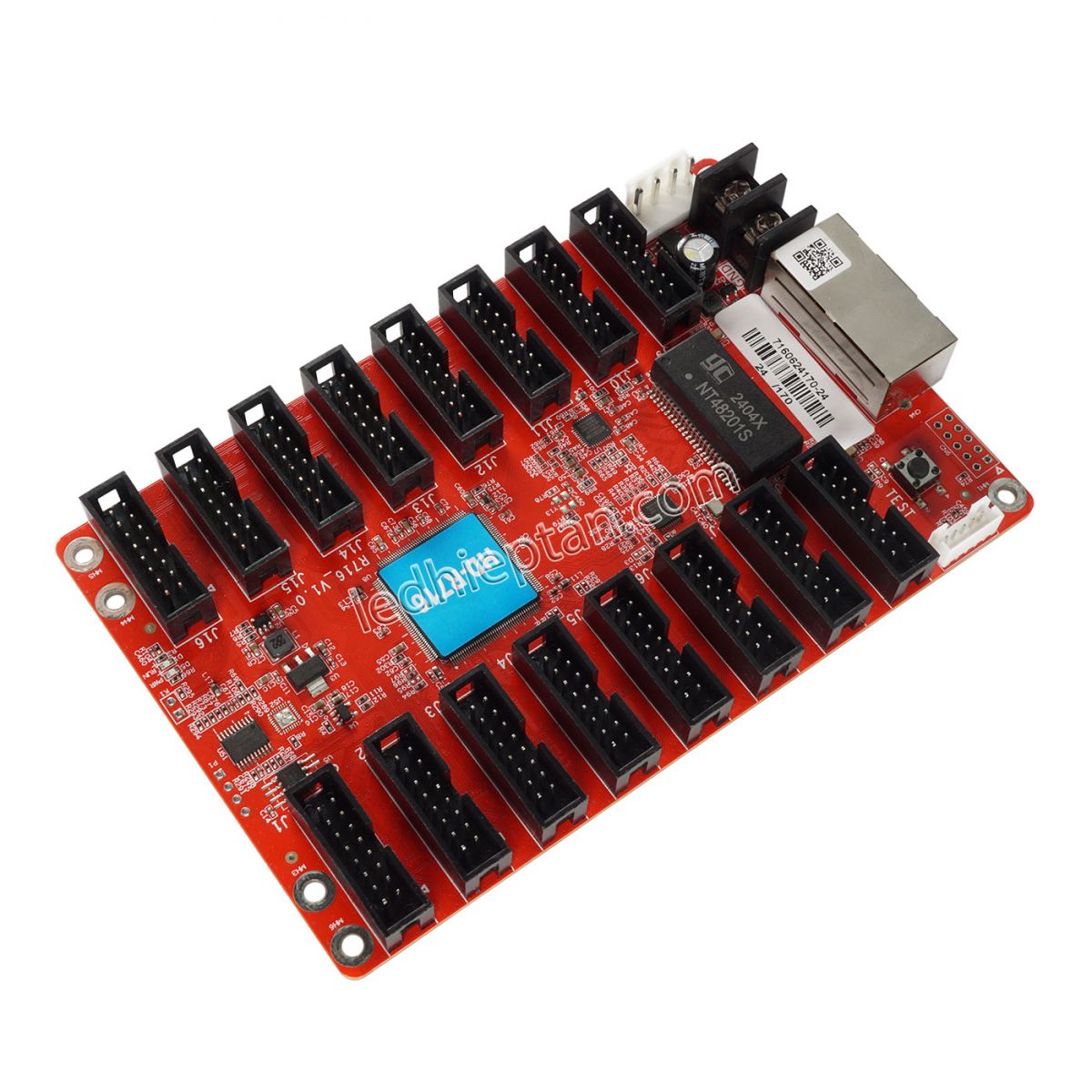

Card thu HD-R716
