Card – W66 kèm atten HC là card điều khiển Wi-Fi, cập nhật chương trình bằng kết nối Wi-Fi, nó có cổng USB, nên cũng cố thể sử dụng U-disk để cập nhật chương trình. Giá thành rẻ, tiết kiệm chi phí, giao diện phần mềm đơn giản, dễ vận hành, thông tin hiển thị tốt hơn, nhiều hiệu ứng, hỗ trợ đa dạng nhiều loại màn hình đơn màu.
Phần mềm ứng dụng: HD2020, LedArt
Lưu ý:
Card HD-W66 phải gắn HUB mới có thể kết nối với tấm LED màn hình
Ứng dụng:
Điều khiển màn hình đơn/đôi màu để hiển thị nội dung bảng hiệu, thời gian, biển báo, đồng hồ, tỉ số trận đấu, thông tin thời tiết,…
Tài liệu và video:
Thông số kỹ thuật:
| Nội dung | Mô tả |
| Module hỗ trợ | Đơn màu/Đôi màu/ Ba màu quét thông thường |
| Vùng điều khiển | Đơn màu: 2048*512 Đôi màu: 1024*512 Ba màu quét thông thường: 1024*192 |
| Bộ nhớ flash | 4M Byte |
| Cổng giao tiếp | U-Disk, Wi-Fi |
| Hỗ trợ đầy đủ màu | Module đầy đủ màu có thể hiển thị đỏ, xanh lá, xanh dương, vàng, tím, trắng |
| Số lượng chương trình | Tối đa 1000 chương trình. Có thể chạy theo phần thơi gian hoặc điều khiển bằng nút nhấn |
| Số lượng vùng | 20 vùng riêng biệt, tách biệt giữa hiệu ứng đặc biệt và hiệu ứng viền |
| Màn hình hiển thị | Văn bản, hình ảnh, văn bản 3D, hoạt ảnh(SWF), Excel, thời gian, nhiệt độ(độ ẩm), bộ đếm, âm lịch |
| Hiển thị | Hiển thị trình tự, thay đổi bằng nút nhấn, điều khiển từ xa |
| Hiệu ứng hiển thị | 1. Hiển thị văn bản, hình ảnh, thời gian, tính giờ, nhiệt độ hoặc nhiệt độ và độ ẩm(yêu cầu gắn thêm module) 2. Hỗ trợ chương trình viền, thiết lập khu vực viền, tùy chỉnh viền 3. Hiển thị hành động đa dạng 4. Hơn 40 loại hiển thị hiệu ứng văn bản 5. Hỗ trợ từ hoạt hình đơn giản 6. Hỗ trợ font chữ phác thảo, font chữ nét và các cài đặt khác 7. Hỗ trợ cài đặt nền văn bản khu vực 8. Hỗ trợ thêm trực tiếp biểu mẫu excel |
| Tính năng đồng hồ | 1. Hỗ trợ đồng hồ kim cổ điển, đồng hồ điện tử, âm lịch 2. Đếm ngược/đếm dần lên, nút đếm ngược/nút đếm dần lên 3. Font chữ, kích thước, màu sắc và vị trí có thể thay đổi tự do |
| Thiết bị mở rộng | Cảm biến nhiệt độ, độ ẩm, điều khiển từ xa IR, cảm quang… |
| Làm mờ | Hỗ trợ 3 chế độ mức sáng |

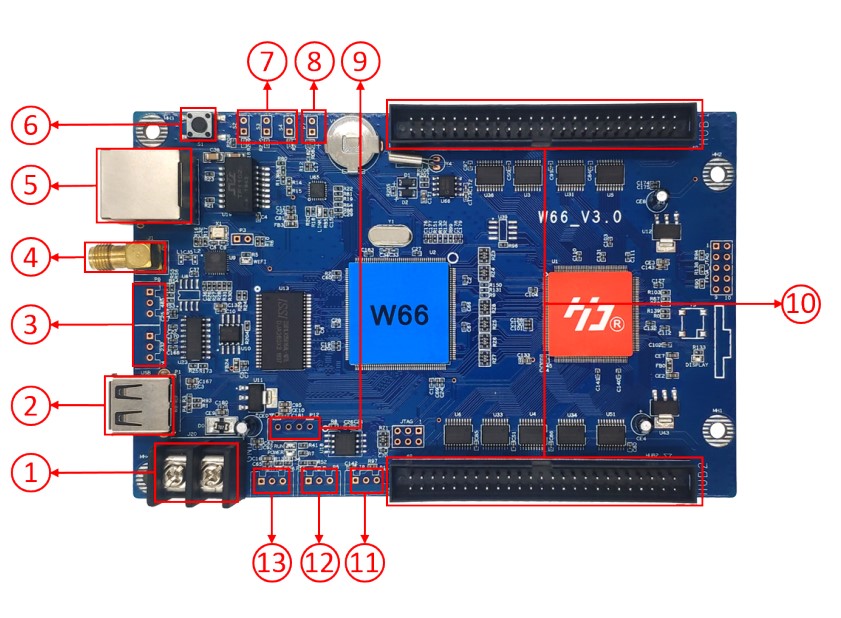

Mô tả ngoại hình:
1. Kết nối nguồn, kết nối nguồn cung cấp 5V
2. Cổng USB, cập nhật chương trình bằng U-Disk
3. Cổng giao tiếp nối tiếp
4. Kết nối vào máy tính bằng Wi-Fi để gửi tham số và chương trình
5. Cổng LAN, kết nối vào máy tính bằng mạng để gửi tham số và chương trình
6. Nút kiểm tra, bấm để thay đổi trang thái màn hình kiểm tra
7. S2, kết nối công tắc điểm, chuyển đổi chương trình tiếp theo, thời gian bắt đầu, đếm cộng
S3, kết nối công tắc điểm, chuyển đổi chương trình trước, đặt lại bộ đếm thời gian, đếm lùi
S4, kết nối công tắc điểm, kiểm soát chương trình, thời gian tạm dừng, đếm lại
8. P7, kết nối cảm biến ánh sáng
9. P12, kết nối cảm biến PM2.5 hoặc module hiệu chỉnh thời gian GPS
10. Cổng 50PIN, kết nối màn hình
11. Kết nối IR để điều khiển từ xa
12. P5, kết nối cảm biến nhiệt độ/độ ẩm
13. Cổng nhiệt độ và độ ẩm

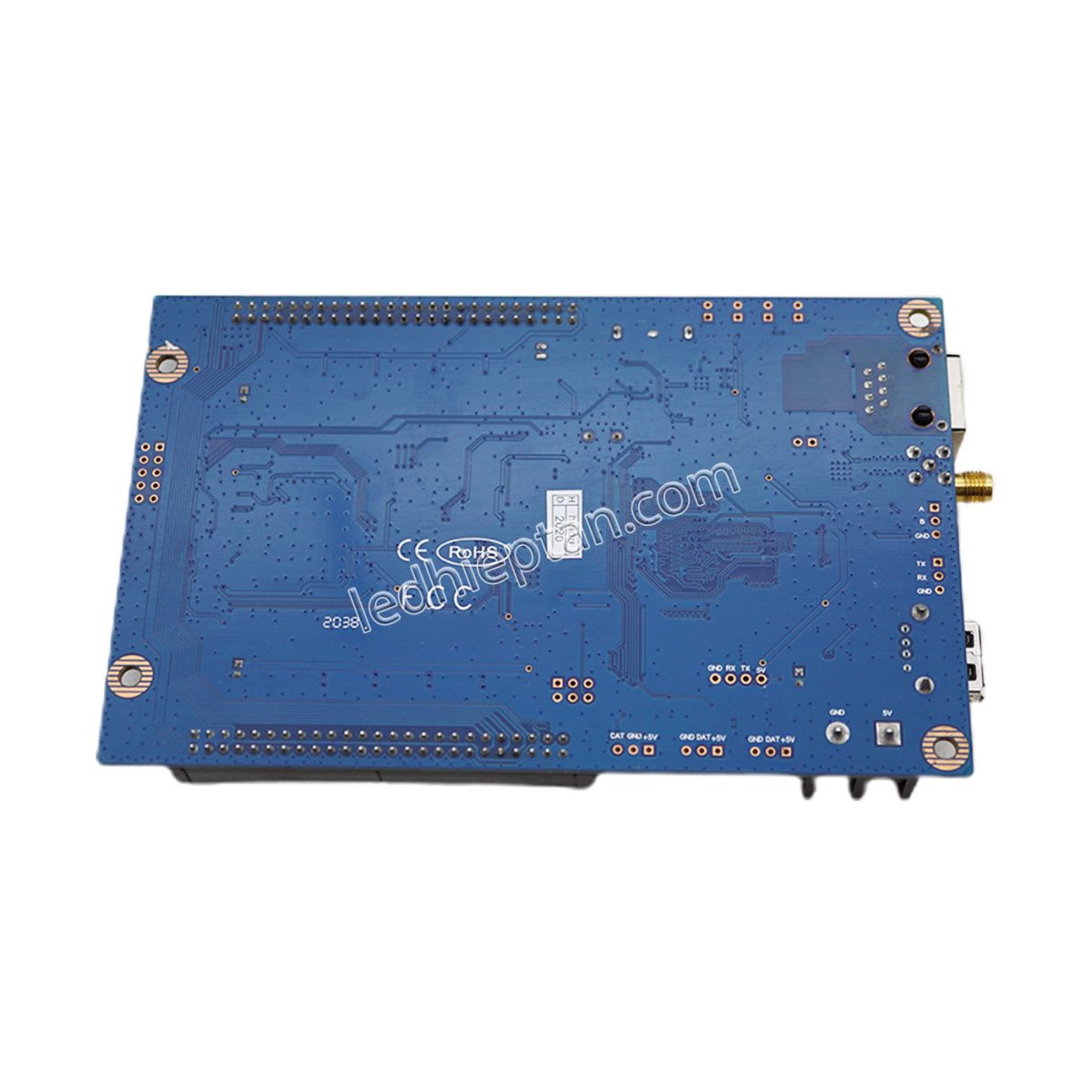

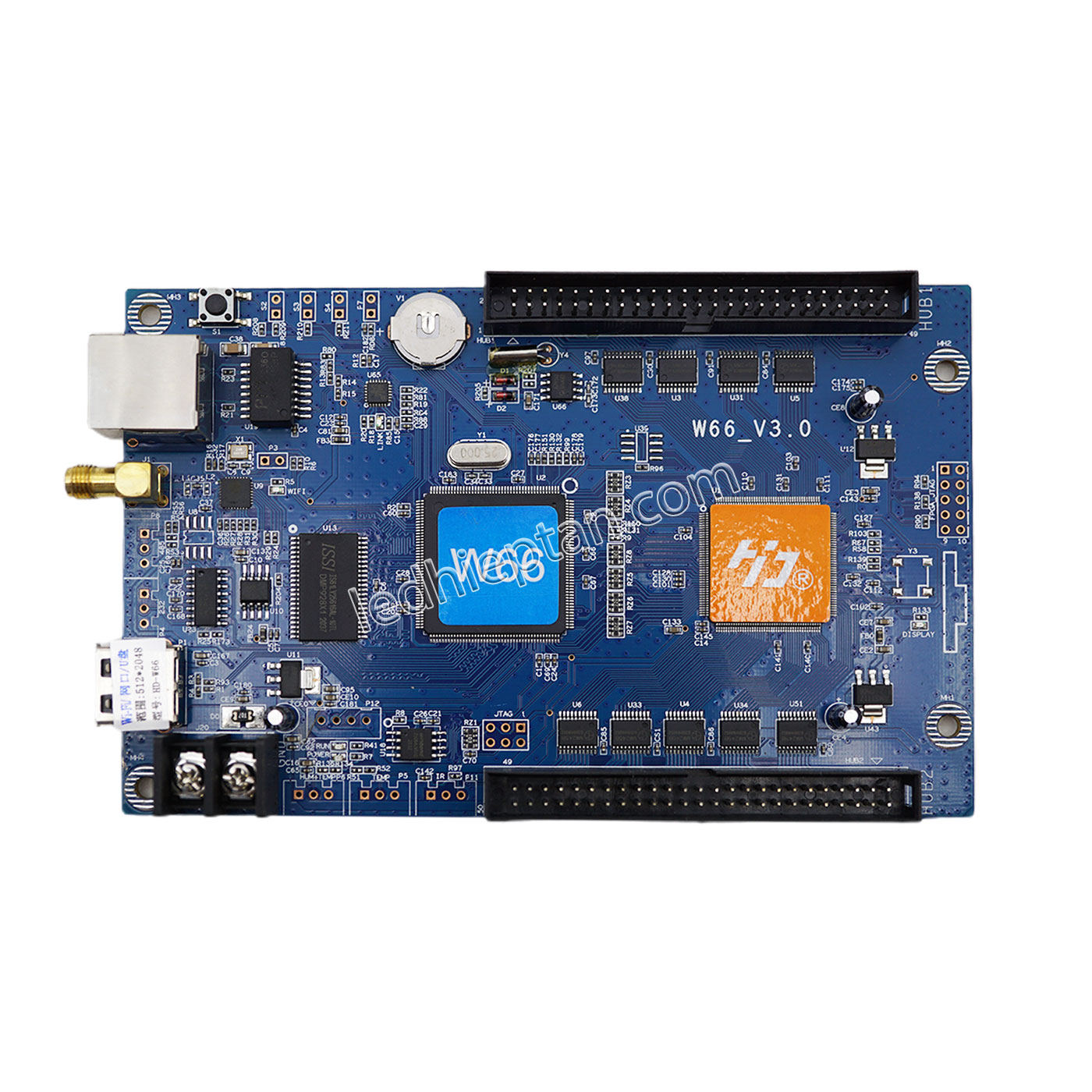

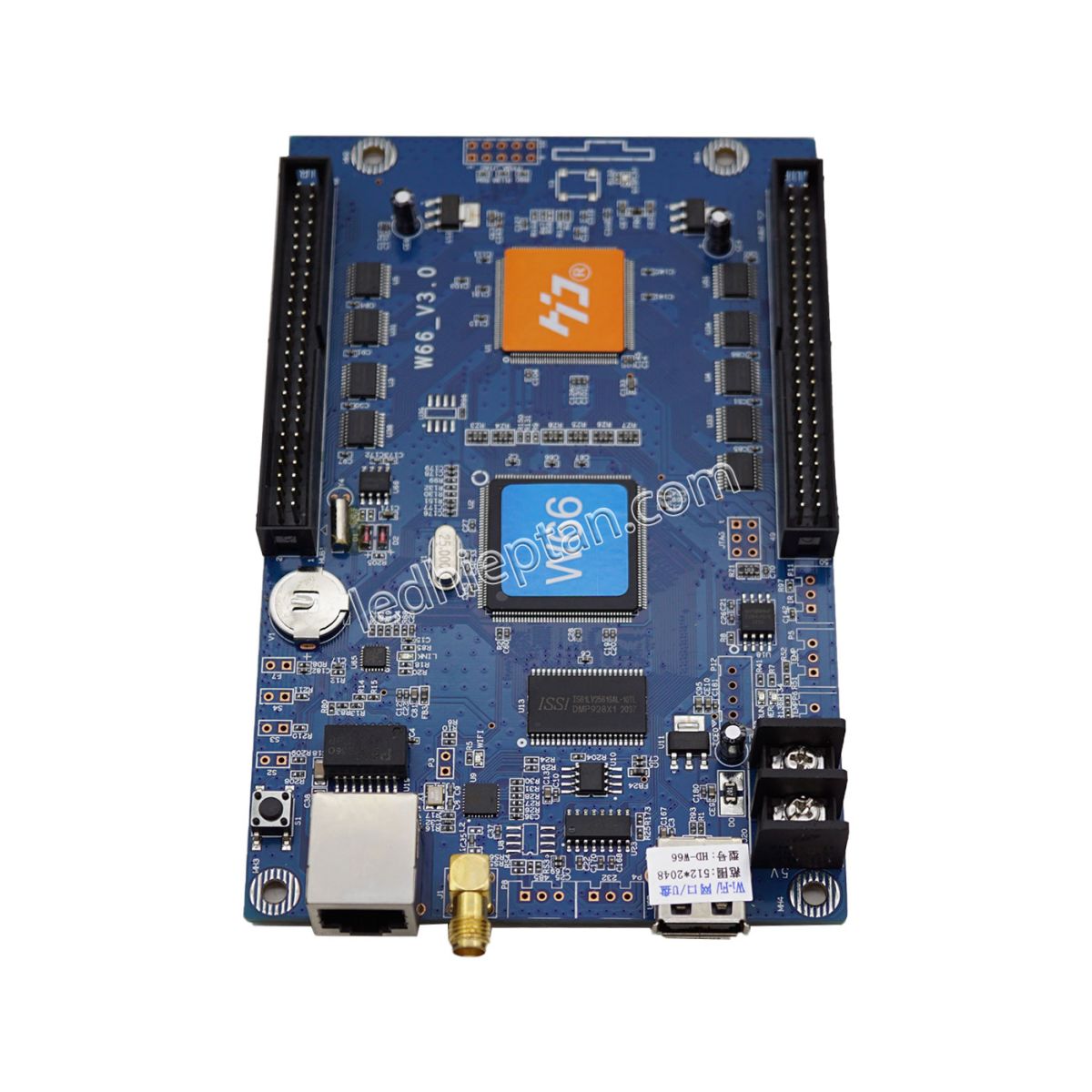

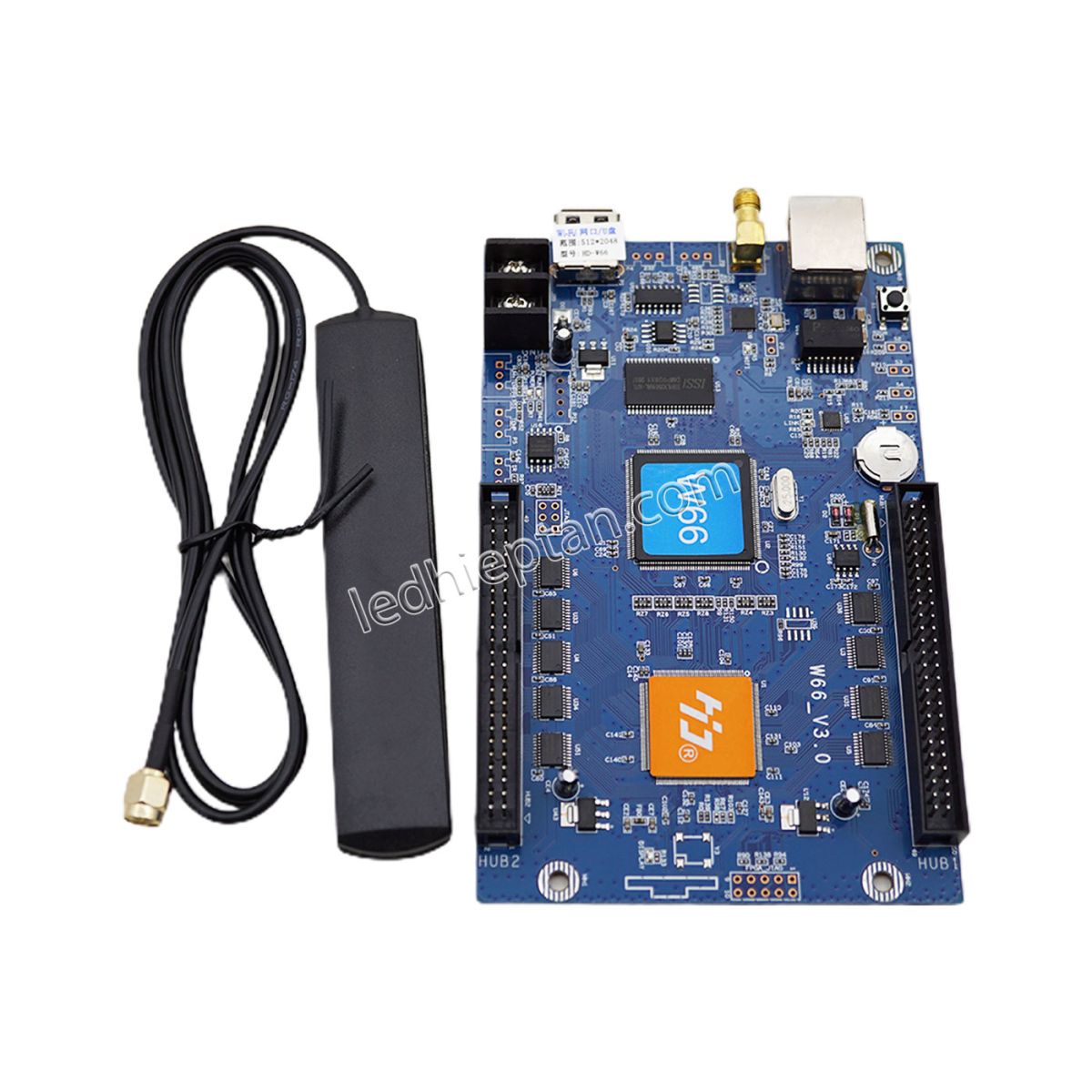

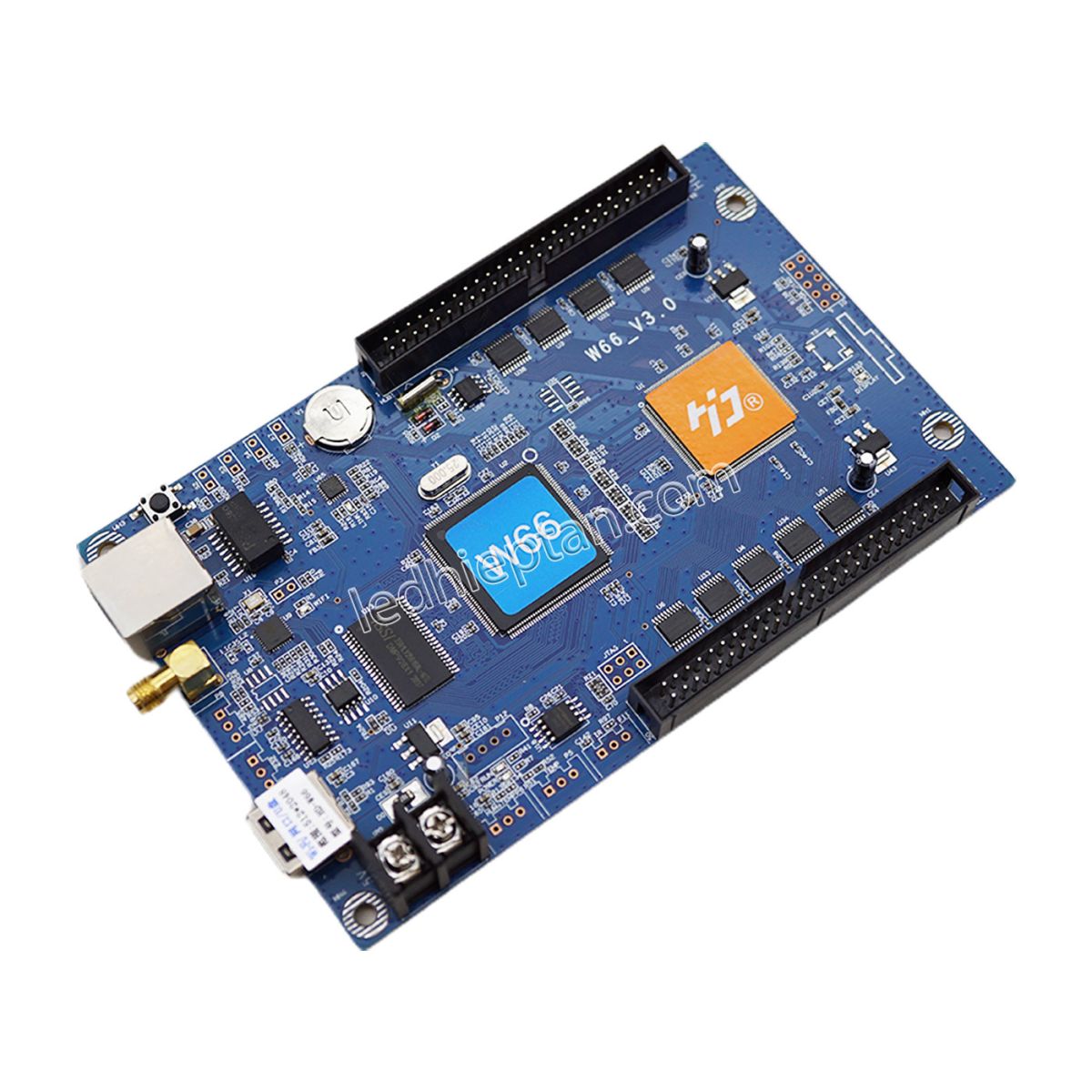

Hình ảnh sản phẩm:
Card – W66 kèm atten HC
Card – W66 kèm atten HC
Card – W66 kèm atten HC
Card – W66 kèm atten HC
Card – W66 kèm atten HC
Card – W66 kèm atten HC
