Mạch pháo hoa là mạch điều khiển led pháo hoa với sự cầu kỳ trong từng hiệu ứng tạo ra hiệu ứng ánh sáng bắt mắt, giúp sản phẩm bộ đèn led pháo hoa của bạn thêm sinh động và đẹp mắt và giống thật hơn các loại mạch led pháo hoa khác.
Ứng dụng:
Dùng làm cây pháo hoa trang trí
Thông số kỹ thuật:
– Công suất: đang cập nhật
– Số bóng khuyến cáo sử dụng: đang cập nhật
– Điện áp đầu vào: 5-12V
– Hỗ trợ cổng mở rộng: không hỗ trợ
– Điều chỉnh tốc độ: có
– Điều khiển từ xa: không hỗ trợ
– Hỗ trợ bắt nhạc: có
– Số kênh tối đa: 1
– Phần mềm tương thích: Cài đặt bằng nút bấm trên mạch
Sơ đồ đi led:
Mạch pháo hoa đều sử dụng chung sơ đồ đi led như sau: Đầu vào là điểm đầu của đuôi phóng, các bóng được đấu nối tiếp đến tia. Các tia đấu song song chung đầu vào Data.

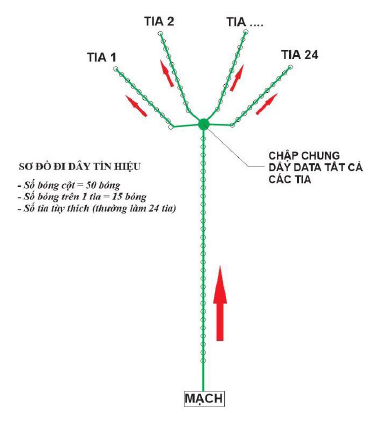

Ví dụ: Sơ đồ của đuôi phóng 50 bóng, 24 tia, mỗi tia 15 bóng như sau
Thiết lập cài đặt:
– Chọn loại led: Kết nối mạch với nguồn điện và bóng. Ấn giữ đồng thời nút “Set” và “+” trong khoảng 3s để chọn loại led. Nếu các led sáng màu trắng là sai loại bóng, tiếp tục ấn giữ cho đến khi nào các led chạy hiệu ứng sao băng liên tục là mạch đang chạy tương thích với loại bóng đang sử dụng.
– Ấn giữ nút “Set” để thiết lập số bóng led của đuôi phóng. Các led được chọn làm đuôi phóng sẽ sáng màu đỏ (Tùy 1 số led đặc biệt sẽ có màu khác). Ấn “+”/”-“ để tăng giảm số bóng của đuôi phóng.
– Tiếp tục ấn giữ nút “Set” để thiết lập số bóng led của tia. Các led được chọn làm tia sẽ sáng màu xanh lá (Tùy 1 số led đặc biệt sẽ có màu khác). Ấn “+”/”-“ để tăng giảm số bóng của tia.
– Tiếp tục ấn giữ nút “Set” để điều chỉnh tốc độ chạy của đuôi phóng. Ấn “+”/”-“ để tăng giảm tốc độ chạy của đuôi phóng cho đến khi ưng ý.
– Tiếp tục ấn giữ nút “Set” để điều chỉnh tốc độ chạy của tia. Ấn “+”/”-“ để tăng giảm tốc độ chạy của tia cho đến khi ưng ý.
– Cuối cùng ấn nút “Set” để kết thúc việc chỉnh sửa.
Lưu ý :
- ĐỂ RESET TOÀN BỘ MẠCH, ẤM GIỮ CẢ 3 NÚT “SET”, “+”, “-“.
Video sản phẩm:
[wpcc-iframe allow=”accelerometer; autoplay; clipboard-write; encrypted-media; gyroscope; picture-in-picture” allowfullscreen=”” frameborder=”0″ height=”315″ src=”https://www.youtube.com/embed/5Hbzq_BlPh8″ title=”YouTube video player” width=”560″]
Hình ảnh sản phẩm:

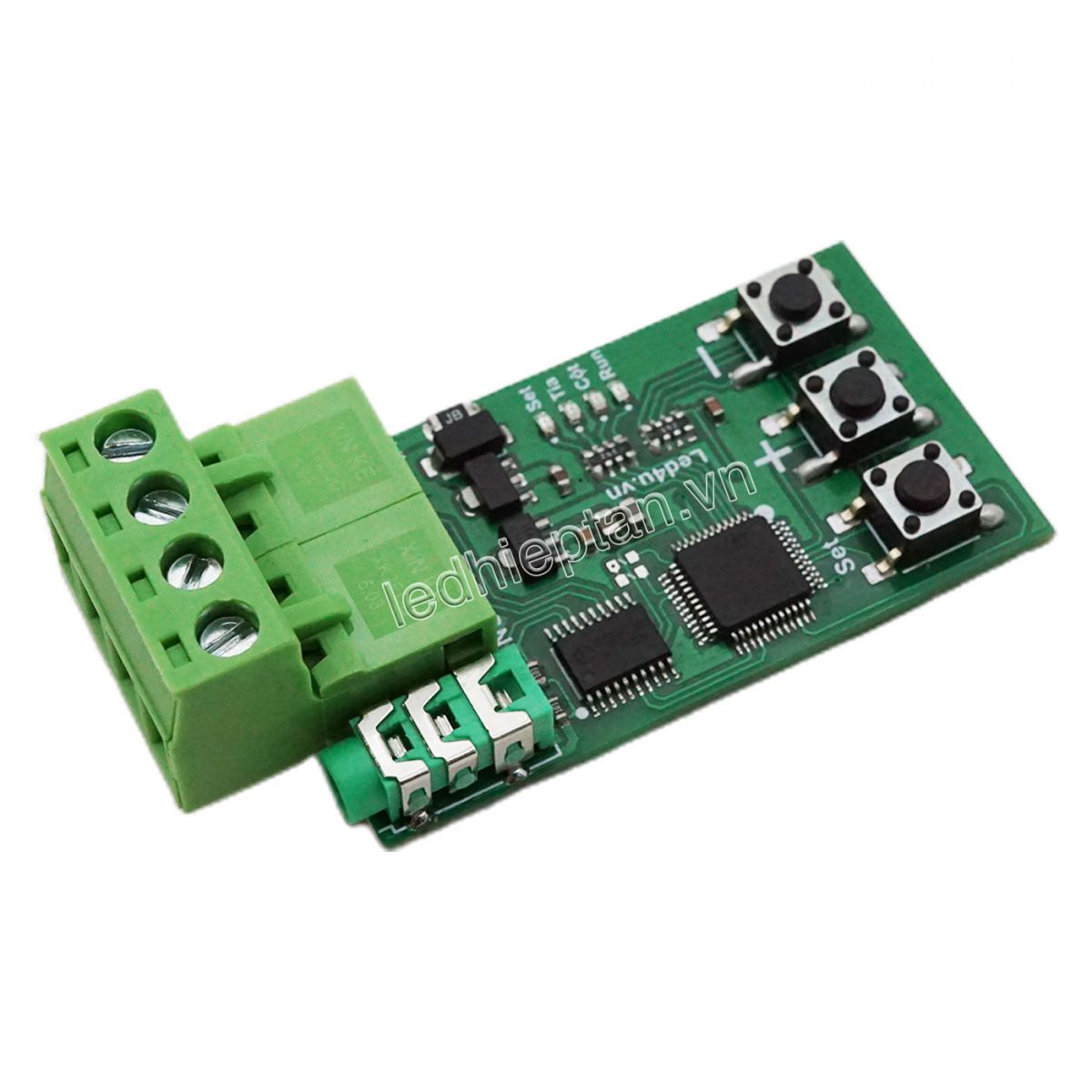

Mạch pháo hoa

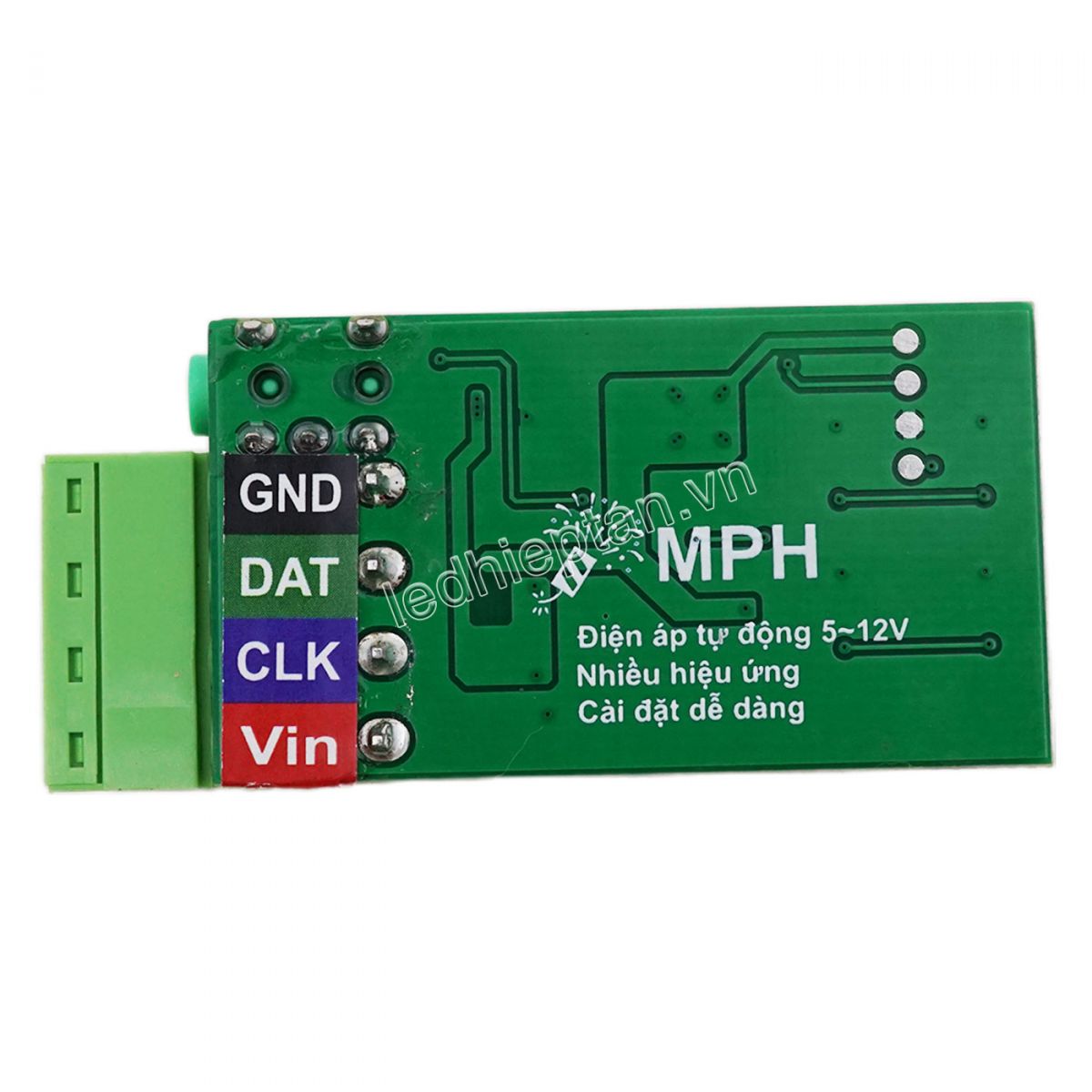

Mạch pháo hoa

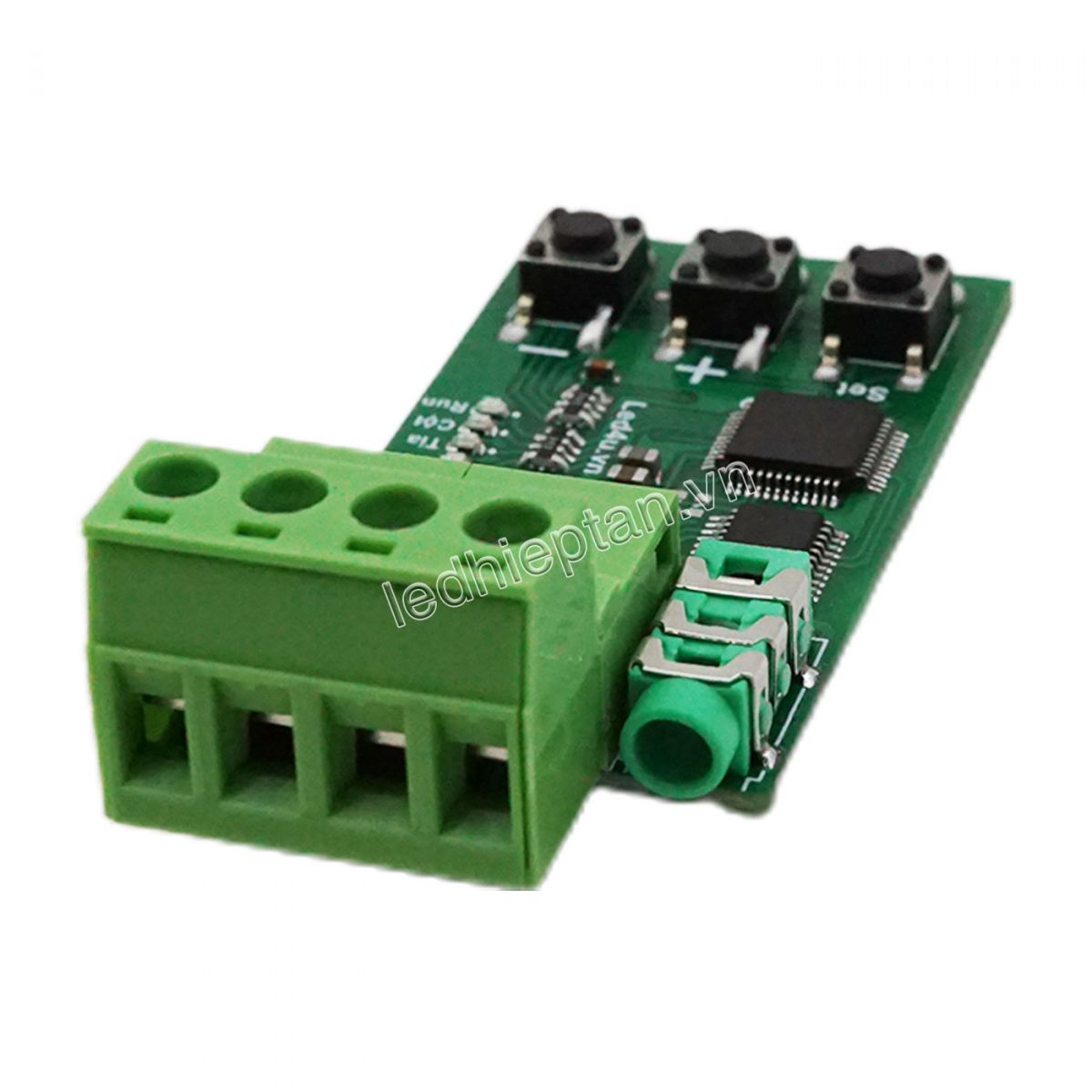

Mạch pháo hoa

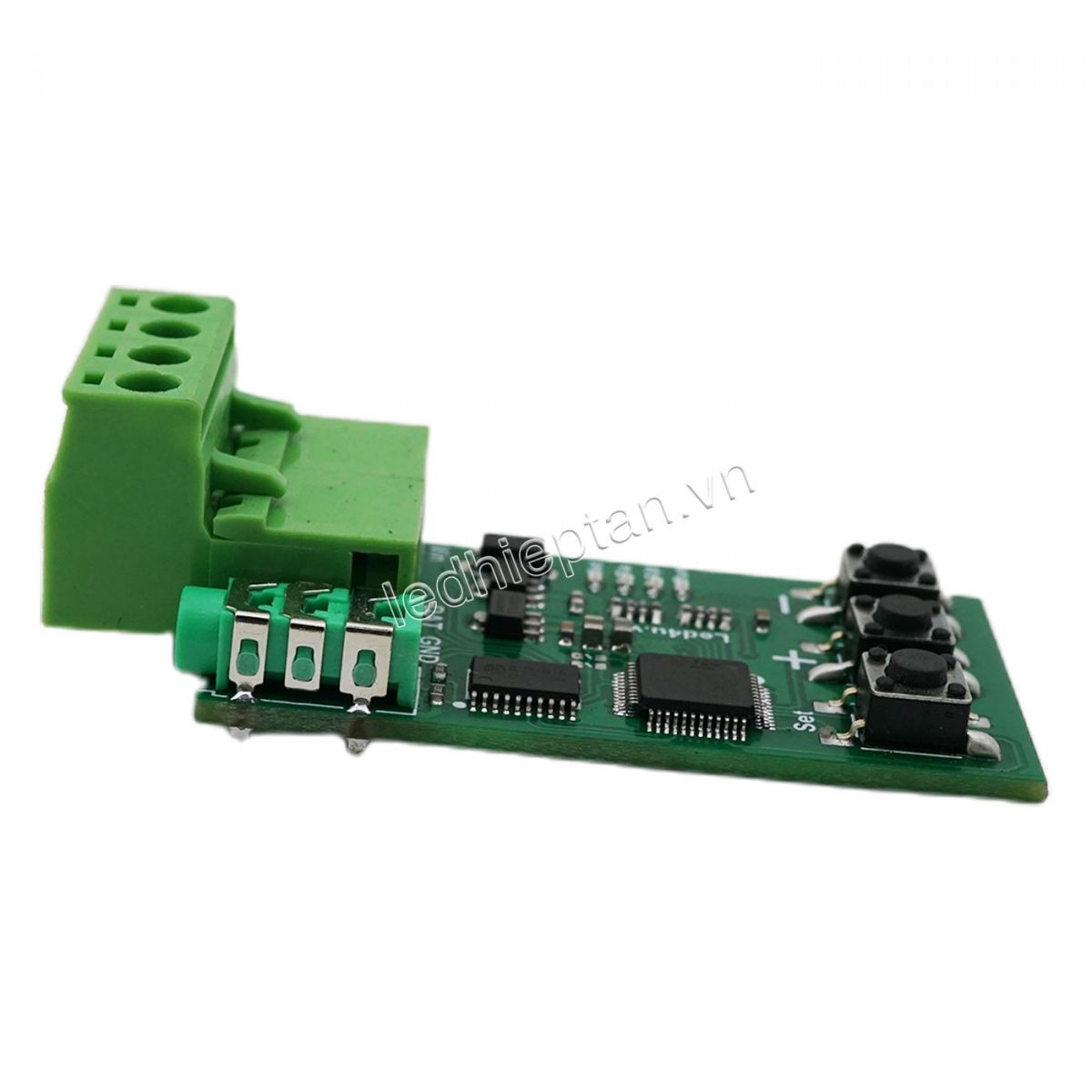

Mạch pháo hoa

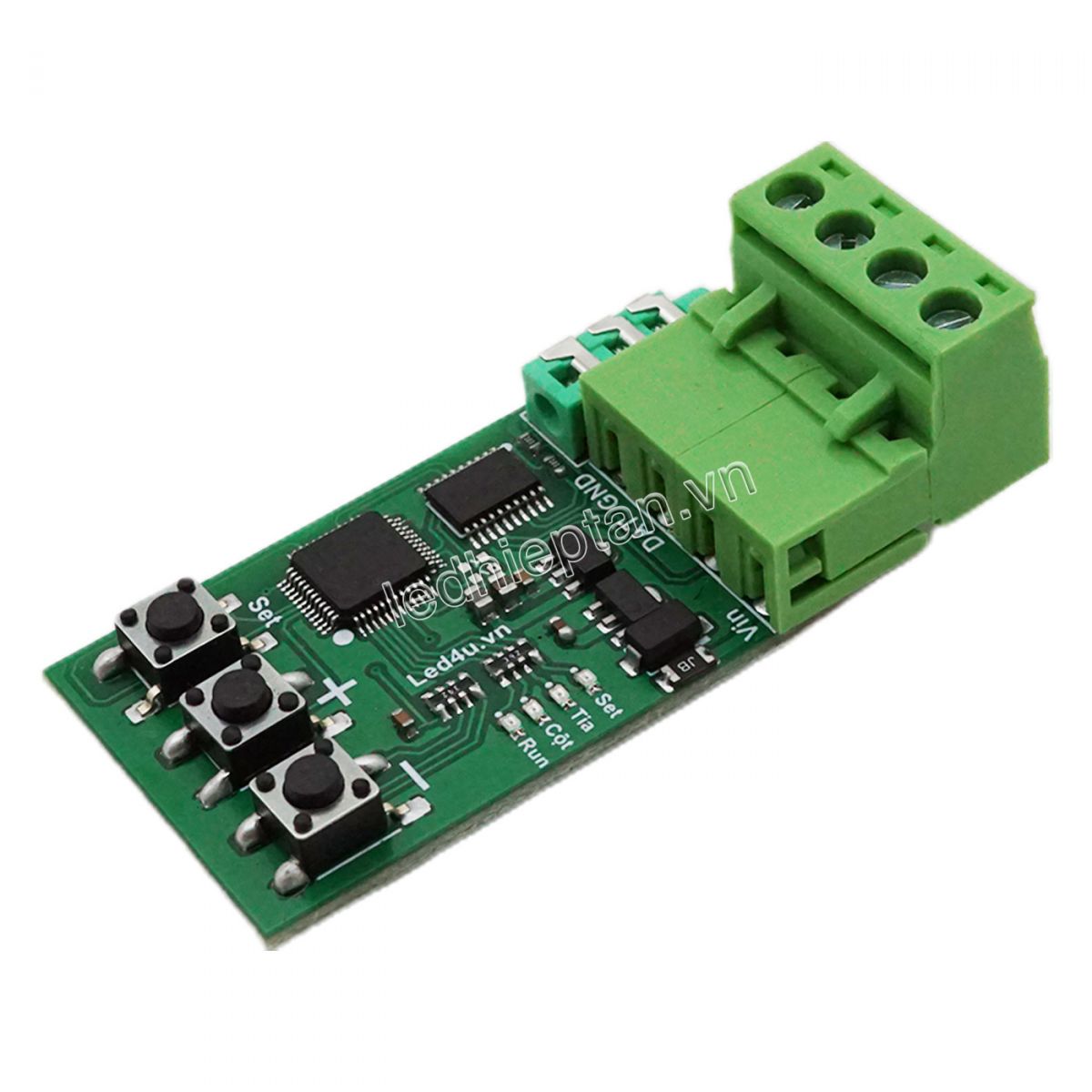

Mạch pháo hoa

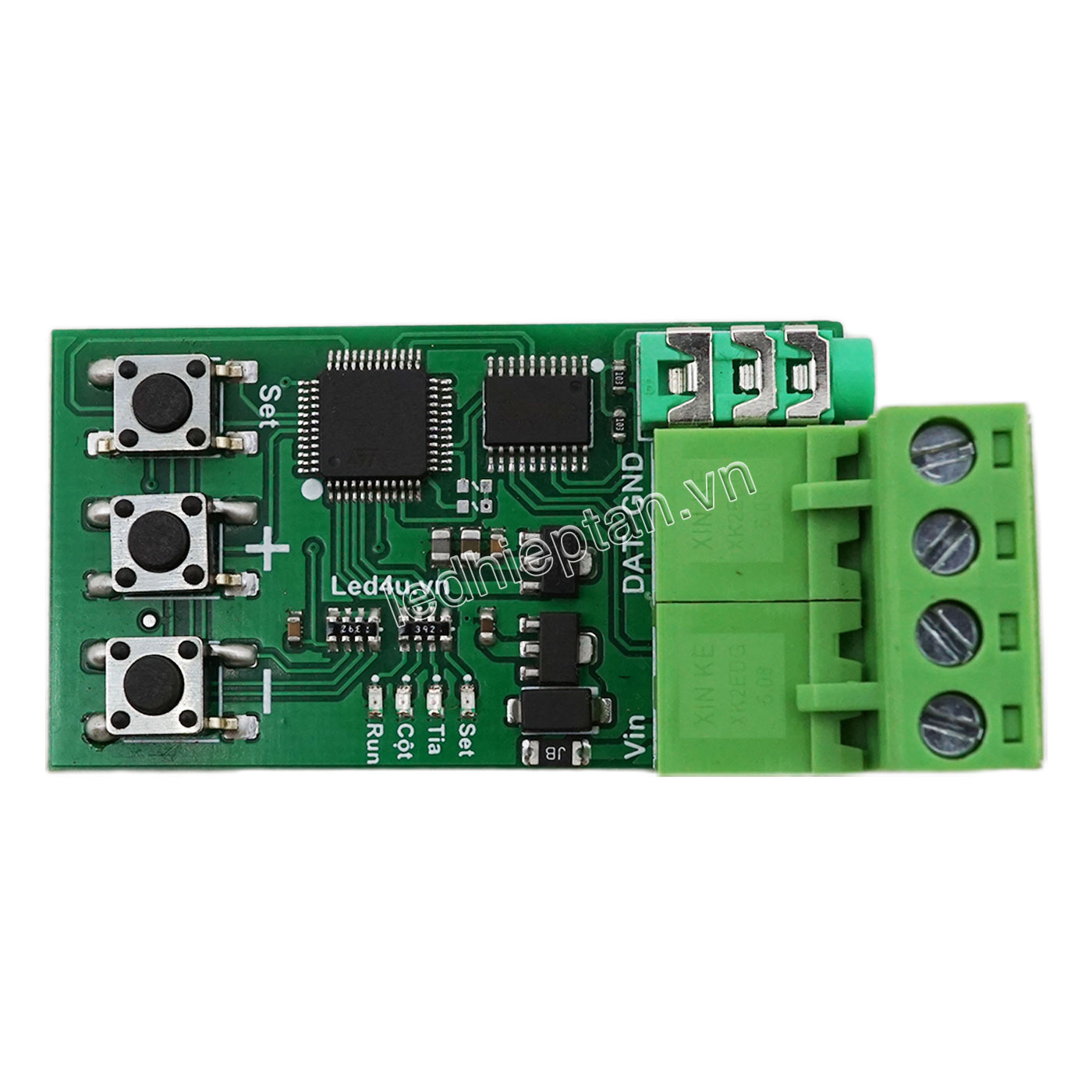

Mạch pháo hoa

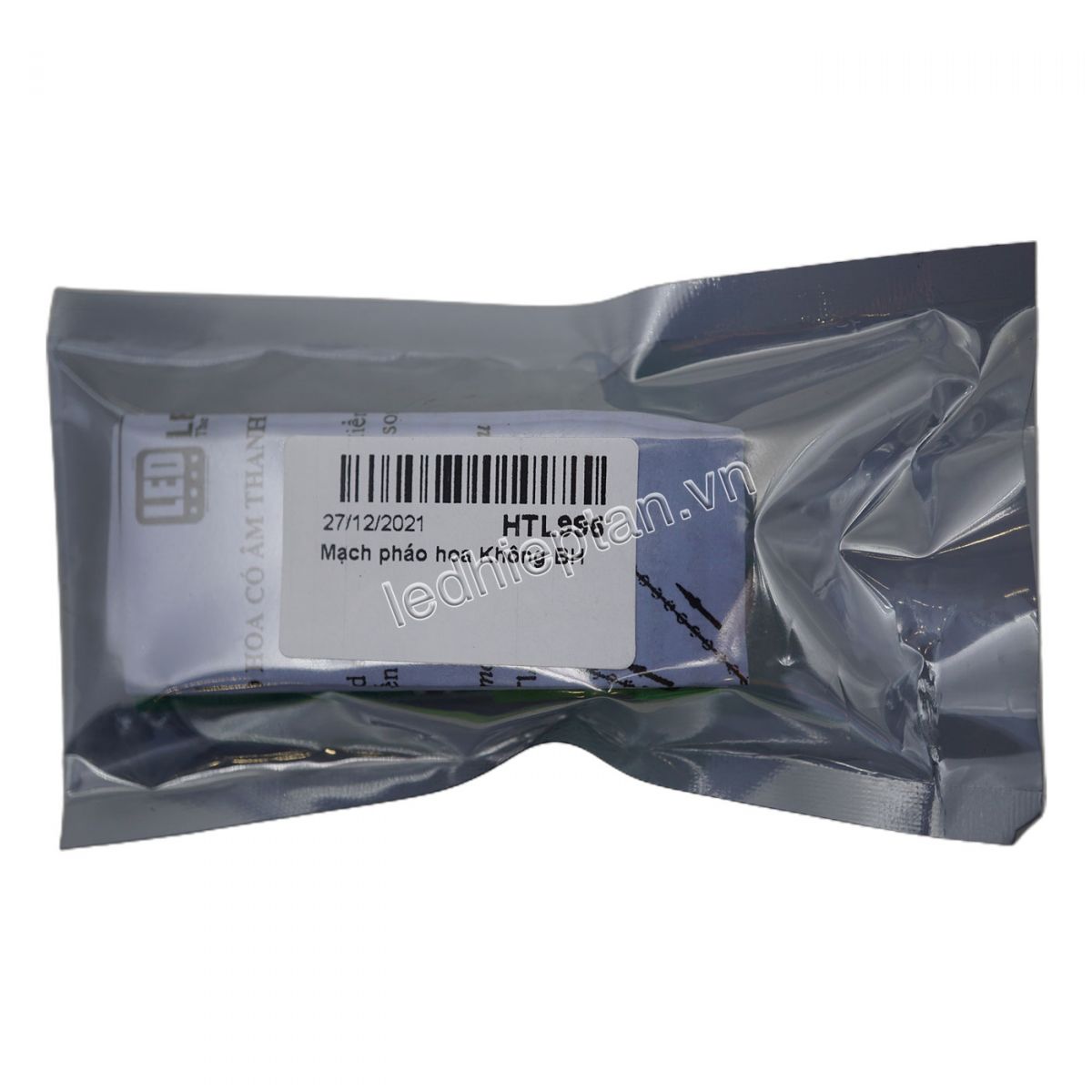

Mạch pháo hoa
