Mạch thu ARGB H801RC 8192 pixels Huacan có thể kết nối trực tiếp với cổng mạng máy tính, hoặc có thể kết nối với điều khiển chính offline và online (H802TB, H80xTC, H803TV). Tám cổng đầu ra, kiểm soát tối đa 8192 điểm.

Thông số kỹ thuật:

Điện áp đầu vào	220V AC
Công suất tiêu thụ	1.5W
Khả năng điều khiển	8192 điểm ảnh
Cân nặng	796g/bộ
Nhiệt độ hoạt động	-20C ° đến -85C °

1. Chip điều khiển có thể điều khiển

LPD6803, LPD8806, LPD6812, LPD6813, LPD1882, LPD1889, LPD1883, LPD1886, DMX512, HDMX, APA102, MY9221, P9813, LD1510, LD1512, LD1530, LD1532, UCS6909, UCS19098012, UCS3281919098012, UCS3281919098012, UCS3281919098012, UCS2192819098012 SM16716, TLS3001, TLS3002, TM1812, TM1809, TM1804, TM1803, TM1914, TM1926, TM1829, TM1906, INK1003, BS0825, BS0815, BS0901, LY6620, DM412, DM413, DM114, DM115, DM136, DM13HC, DM114, DM115, DM136 , 6B595, MBI6023, MBI6024, MBI5001, MBI5168, MBI5016, MBI5026, MBI5027, TB62726, TB62706, ST2221A, ST2221C, XLT5026, ZQL9712, ZQL9712HV, v.v.
Phần mềm hỗ trợ trực tuyến là “Phần mềm LED Studio” và phần mềm hỗ trợ ngoại tuyến là “Phần mềm lập trình LED”.

2. Đặc điểm hiệu suất

1. Tám cổng đầu ra có thể điều khiển tối đa 8192 pixel. Số điểm kiểm soát tối đa cho mỗi cổng là 8192 chia cho số cổng thực sự được sử dụng. Số lượng cổng có thể được đặt thành một, hai, bốn hoặc tám.
2. Nó có thể được kết nối và tách rời, nó có thể được kết nối trực tiếp với card mạng máy tính, và cũng có thể được kết nối với điều khiển chính ngoại tuyến và trực tuyến (H802TB, H80xTC, H803TV), và nó cũng có thể được kết nối trực tiếp với công tắc và bộ chuyển đổi quang điện.
3. Hiệu suất đồng bộ hóa cao, độ trễ truyền của các bộ điều khiển phụ liền kề là trong vòng 400 nano giây, tức là 100 bộ điều khiển phụ được xếp tầng, và độ trễ truyền trong vòng 40 micro giây. Hình ảnh không có hiện tượng xé hình, khảm.
4. Hiệu ứng kiểm soát tốt, kiểm soát mức xám chính xác, và mức xám trên 256 đã được xử lý bằng Gamma cứng.
5. Khoảng cách truyền dài, giao thức Ethernet tiêu chuẩn được chấp nhận cho tín hiệu truyền và khoảng cách danh định là 100 mét. Bộ điều khiển phụ, bộ lặp mạng và bộ chuyển đổi quang điện có thể được sử dụng làm rơ le.
6. Tốc độ đồng hồ quét có thể điều chỉnh từ 100K-50M Hz.
7. Việc sử dụng công nghệ thang độ xám và công nghệ hiệu chỉnh chống gamma làm cho hiệu quả hiển thị thực tế phù hợp hơn với cảm quan sinh lý của mắt người.

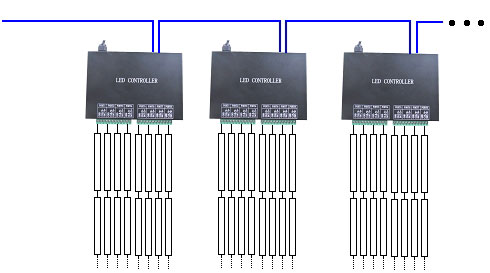

3. Sơ đồ kết nối

Kết nối với điều khiển chính: phần mềm hỗ trợ là phần mềm lập trình LED

Kết nối với máy tính: phần mềm hỗ trợ là phần mềm LED studio

Lưu ý :

Màu xanh là cáp mạng chéo.

Mạch thu ARGB H801RC 8192 pixels Huacan

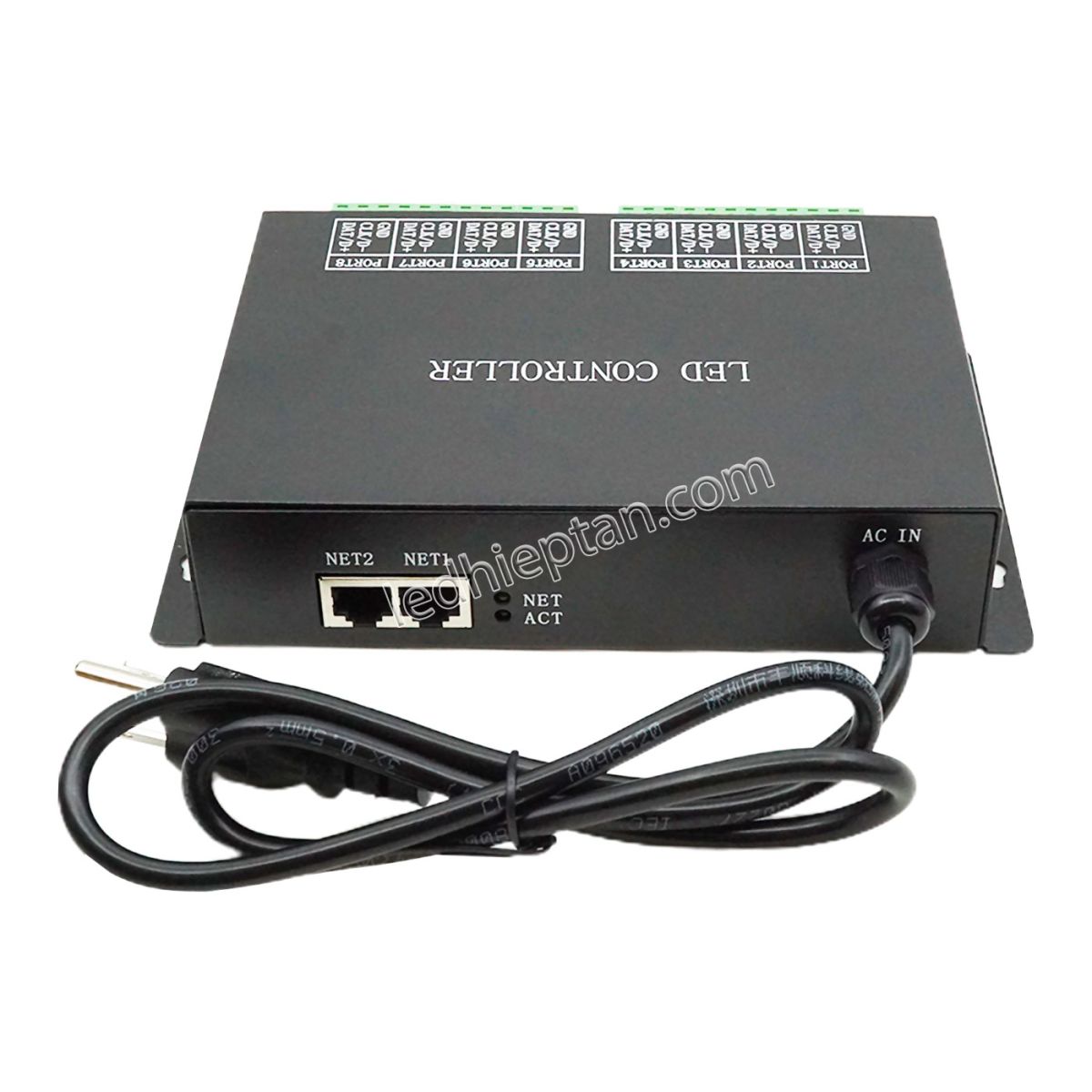

4. Trạng thái chỉ báo

Đèn báo màu xanh lá cây NET ở trên: Đèn luôn sáng sau khi bật nguồn và sẽ nhấp nháy khi có tín hiệu trên cáp mạng

Đèn báo màu đỏ sau ACT: Máy này sẽ nhấp nháy khi có tín hiệu điều khiển đèn, và tần số nhấp nháy liên quan đến tốc độ tín hiệu.

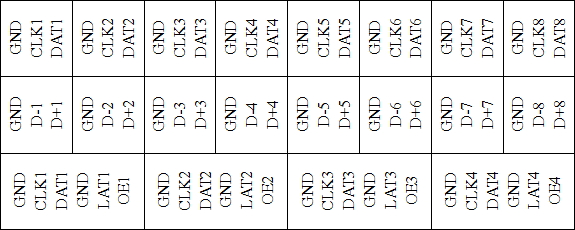

5. Định nghĩa giao diện bộ điều khiển

Có tám cổng đầu ra cho chip một dòng và hai dòng, và bốn cổng ra cho chip ba dòng và bốn dòng.

Mạch thu ARGB H801RC 8192 pixels Huacan

Hướng dẫn sử dụng:

[wpcc-iframe allow=”accelerometer; autoplay; clipboard-write; encrypted-media; gyroscope; picture-in-picture; web-share” allowfullscreen=”” frameborder=”0″ height=”315″ src=”https://www.youtube.com/embed/bb2CmCalpNY” title=”YouTube video player” width=”560″]

[wpcc-iframe allow=”accelerometer; autoplay; clipboard-write; encrypted-media; gyroscope; picture-in-picture; web-share” allowfullscreen=”” frameborder=”0″ height=”315″ src=”https://www.youtube.com/embed/9MHqhG8a3Jg” title=”YouTube video player” width=”560″]

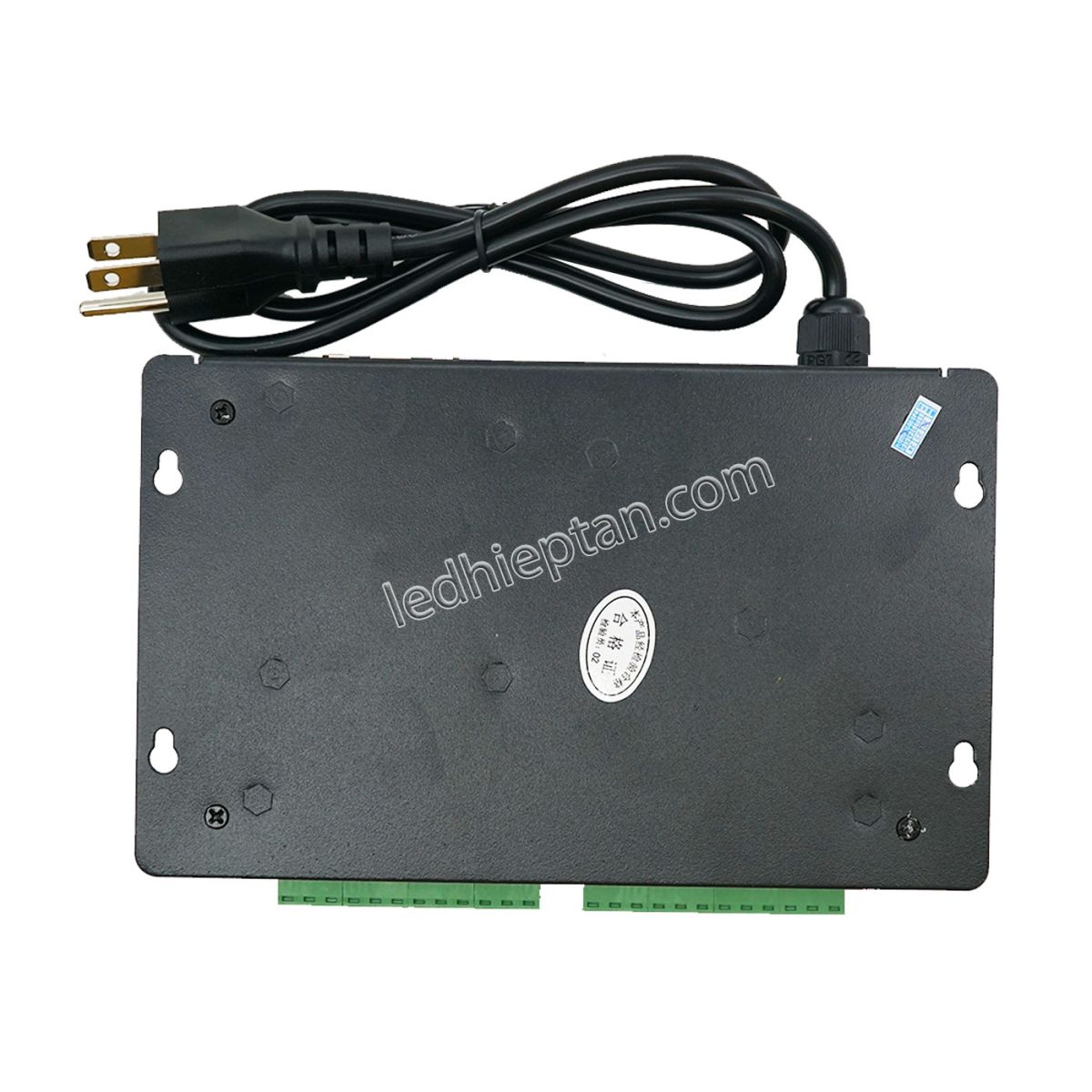

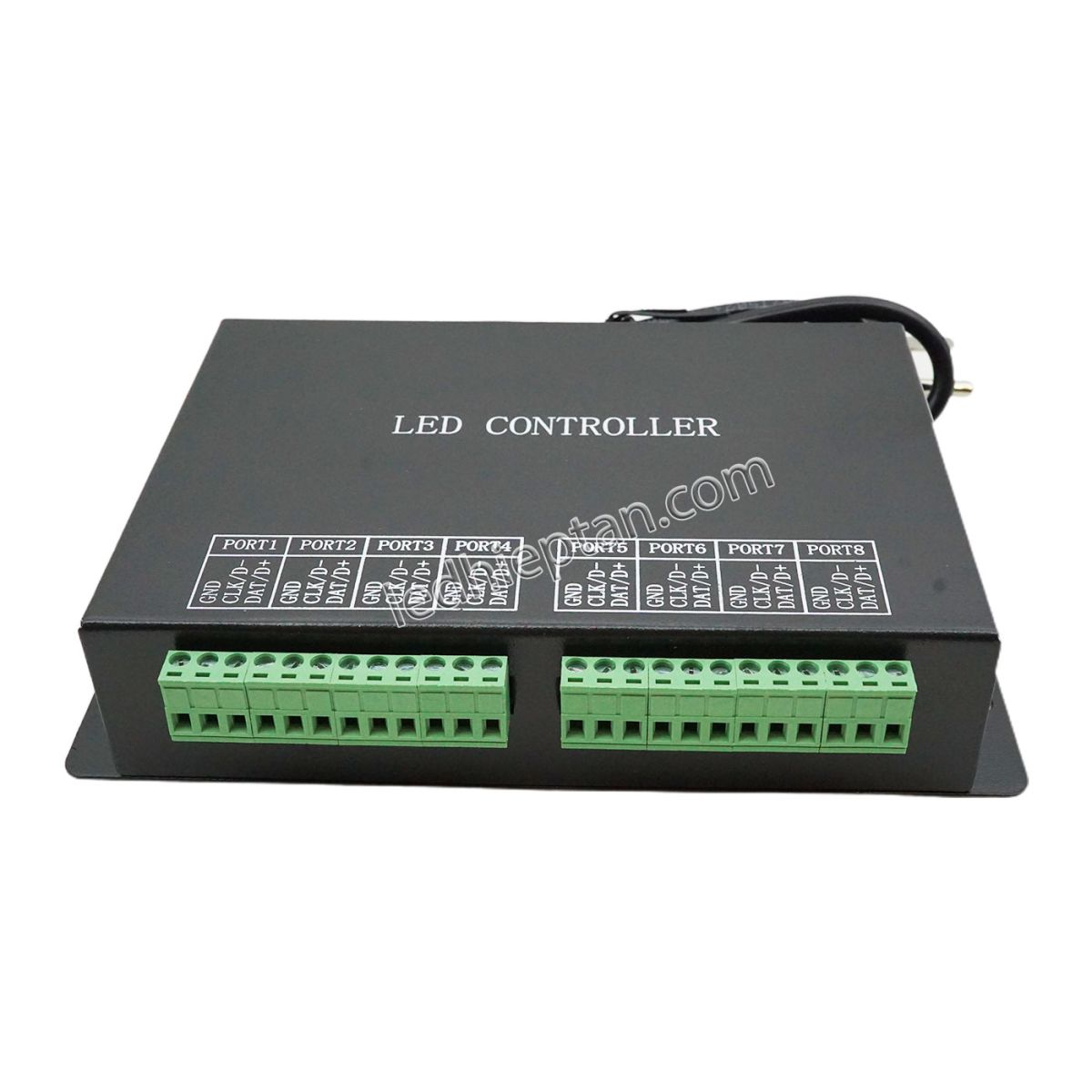

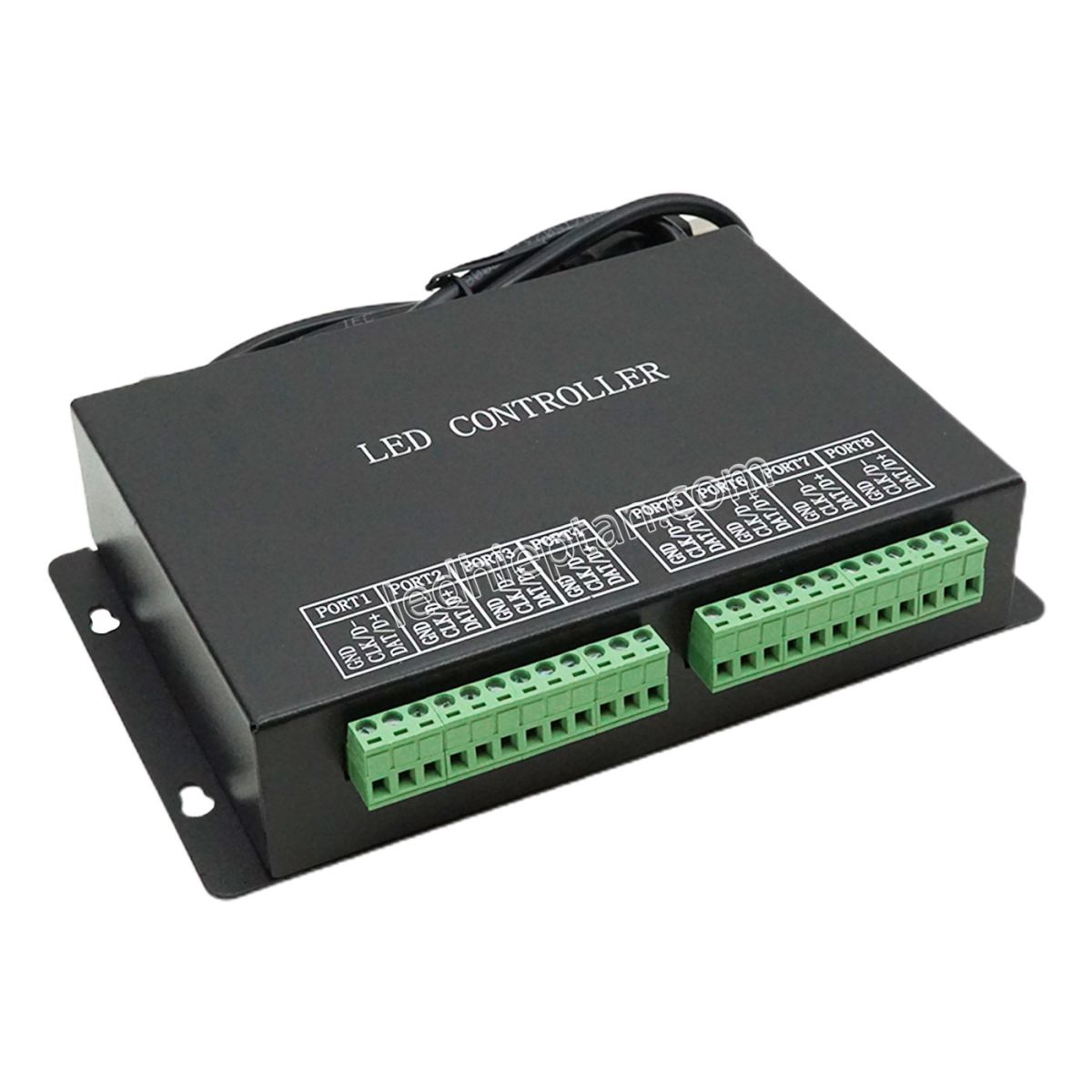

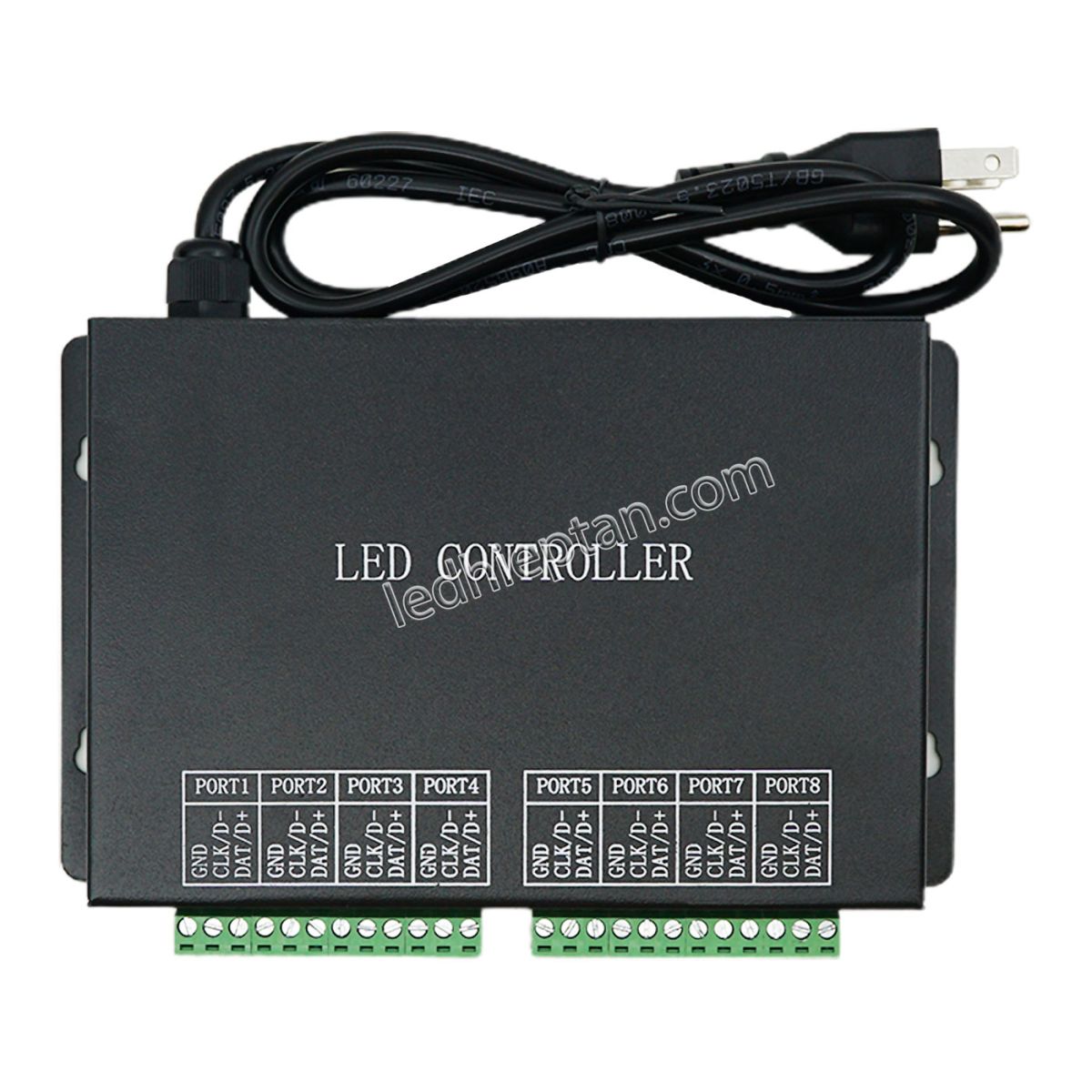

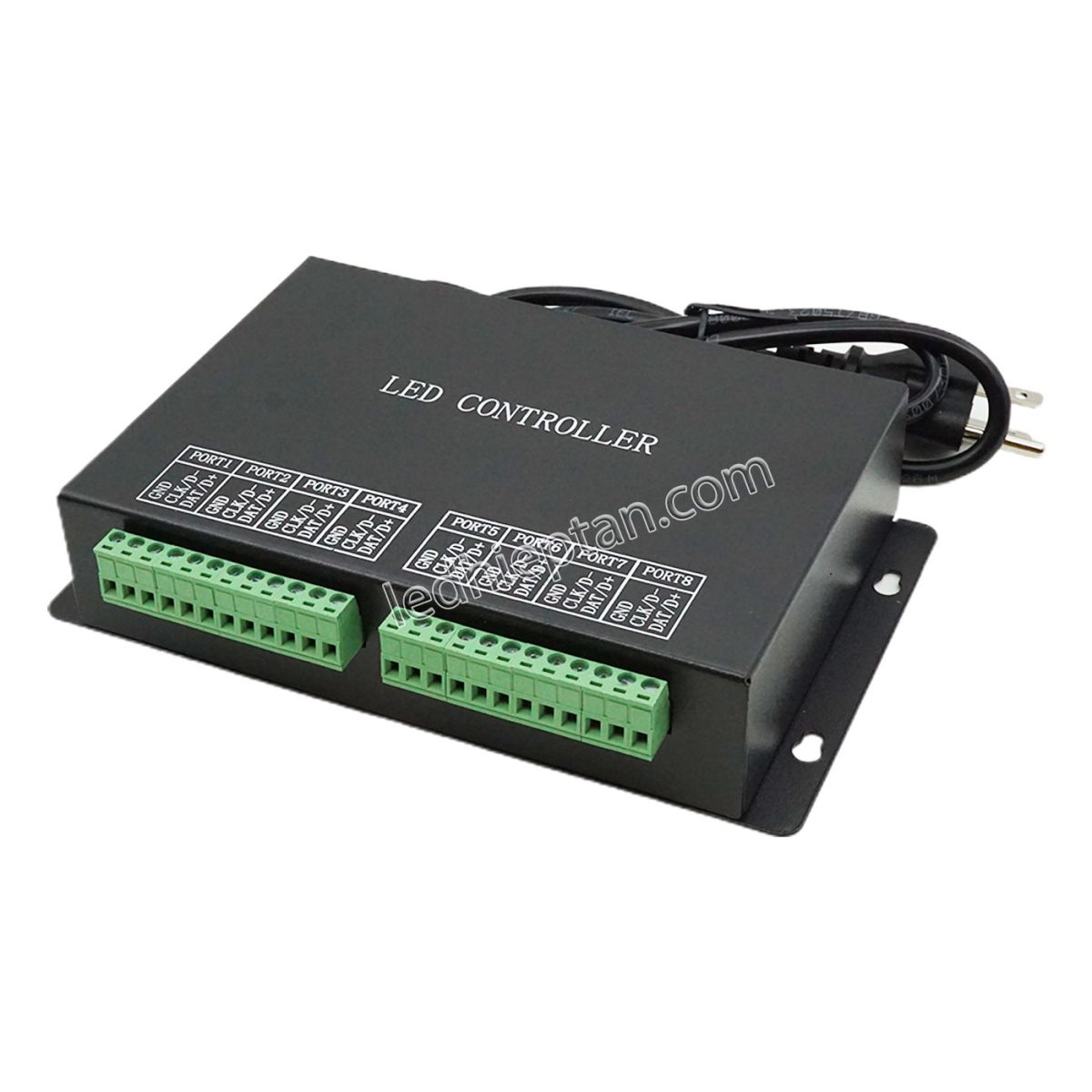

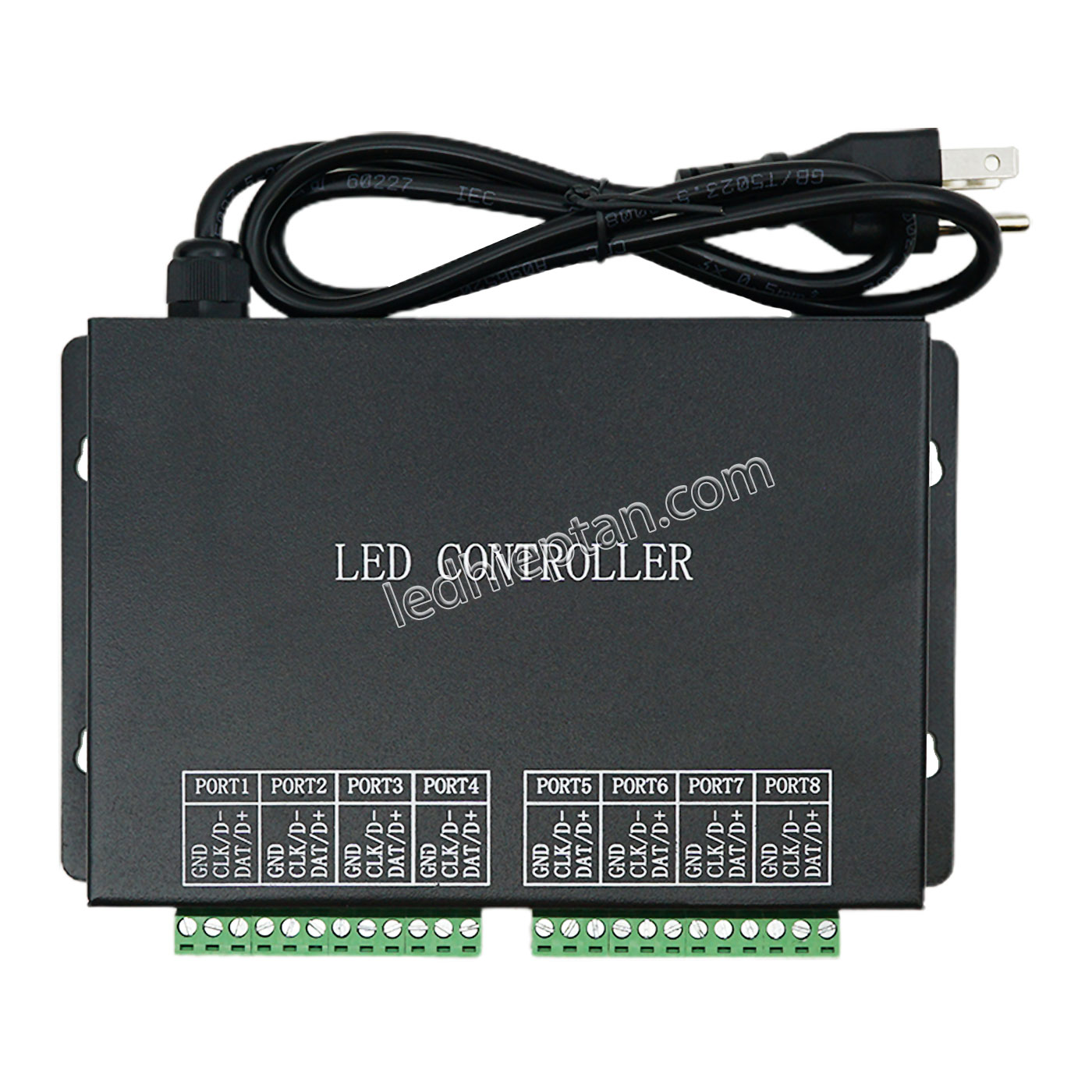

Hình ảnh sản phẩm:

Mạch thu ARGB H801RC 8192 pixels Huacan
